kset与kobject源码分析
一、创建 kset
以 devices_kset 为例，分析Linux 内核（提示：本文内容基于Linux 5.4.231）是如何处理kset对象的。

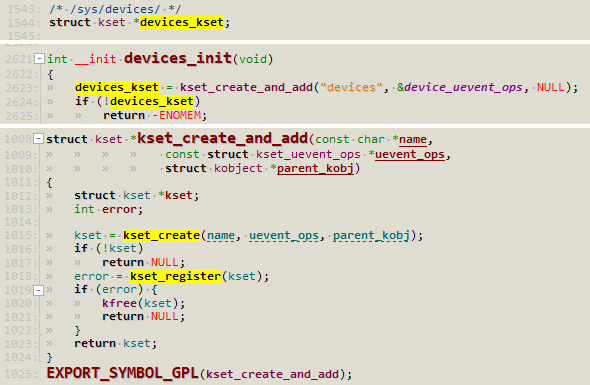

Linux 内核中定义了全局的 devices_kset 指针，并由函数 kset_create_and_add() 创建 kset 实例，devices_kset 名称为 “devices”，实例化过程分为创建和注册两步。
1.1 创建
devices_kset 对象由函数 kset_create() 创建。
其中，① 函数 kobject_set_name() 设置 devices_kset 对象的名称，即 kobj->name = “devices”，该名称也是后续在 sysfs 文件系统下创建 kset 级别目录（集合级目录，目录名为 devices，即 /sys/devices）的目录名。② kset 对象的父对象为其他 kset，由于 devices_kset 为顶层实例对象，其没有父对象，故kobj->parent 为空（入参 parent_kobj 为空）。③ devices_kset 对象默认设置 kset_ktype；同时，devices_kset 是实例化的 kset 对象，名为 “devices”，自成一个集合，不属于其他集合，故 kobj->kset 为空。
1.2 注册
devices_kset 对象由函数 kset_register() 注册，包括初始化和添加两个过程。
1.2.1 初始化 kset
函数 kset_init() 是负责初始化 devices_kset 对象，对象 kset 的初始化包括 list 链表、链表锁（list_lock）和 kobj 的初始化。
其中，对于 kobj 的初始化包括 kref 引用、链表节点（entry）和一些状态标志。这里重点关注 k->list 和 k->kobj->entry，该两项是组织 kset 和 device 的链表指针。在后续的分析中可以知道，这两项在设备驱动模型中有何用处。
1.2.2 添加 kset
函数 kobject_add_internal() 负责添加 devices_kset 对象，实质是将 kset 的成员 kobj （k->kobj）添加到内核中，由函数 kobject_add_internal() 完成。这是公共的 kobj 添加函数，设备的 kobject 对象添加也由该函数完成，下面一起分析。
二、创建 kobject
kobject 是 struct device 的成员，创建设备的过程就是创建 kobject 的过程。下面以平台总线设备、平台设备的创建过程为例，看看 kobject 是如何创建的。
Linux 内核中，平台总线设备、平台设备的本质都是设备，均由 struct device 描述，对于kobject 的处理过程也是一样。 kobject 是 device 的结构体成员， 其随 device 一同被创建。
2.1 创建平台总线设备的 kobject
2.1.1 创建
Linux 内核中定义了全局的 platform_bus 总线设备，设备名称为 “platform”，类型为 struct device 结构，作为成员的 kobject 一同被创建。
平台总线设备由函数 device_register() 注册，注册过程分为 设备初始化 和 设备添加。如下所示：
2.1.2 初始化和添加
函数 device_initialize() 负责初始化平台总线设备，函数 device_add() 负责将平台总线设备添加到内核，内部分别包含了平台总线设备的 kobject 的初始化和添加。这两个函数是平台总线设备、平台设备公共的初始化和添加函数，后续具体分析。
2.2 创建平台设备的 kobject
平台设备的有两种创建方式：模块方式创建平台设备 和 设备树方式创建平台设备。前者是通过编写内核模块的方式实现；后者无需编写代码，内核自动根据设备树信息创建平台设备。
2.2.1 模块方式创建平台设备
2.2.1.1 创建平台设备的 kobject
函数 platform_device_register() 是通用的平台设备注册函数，通常用于编写内核模块的方式注册平台设备（非绝对）。该函数的入参 pdev 正是外部定义的平台设备 struct platform_device，内部包含 struct device 结构体，成员 kobject 一同被创建。函数 platform_device_register() 实现如下：
2.2.1.2 初始化平台设备的 kobject
平台设备的初始化一部分由函数 device_initialize() 负责，另一部分由函数 platform_device_add() 完成。二者内部包含了平台设备的 kobject 的初始化，前者是公共的初始化函数，后续具体分析。
函数 platform_device_add() 的任务一是初始化设备，代码 ① 所示，设置平台设备的父设备为平台总线设备，平台设备所属的总线为平台总线。
函数 platform_device_add() 的任务二是初始化平台设备的 kobject，旨在设置平台设备 kobject 的名称，代码 ② 所示。根据输入的平台设备 pdev 的 name 和 id 设置 kobject 的名称，函数 dev_set_name() 实质是 dev->kobj->name = “xxx”，名称 “xxx” 也是后续在 sysfs 文件系统下创建 kobj 级别目录（设备级目录，目录名为 “xxx”，即 /sys/devices/platform/xxx）的目录名。
2.2.1.3 添加平台设备的 kobject
函数 platform_device_add() 的任务三是将平台设备添加到内核中，代码 ③ 所示。函数 device_add() 包含了平台设备的 kobject 的添加，该函数为公共函数，后续具体分析。
2.2.2 设备树方式创建平台设备
从《设备节点转化为平台设备》可知，函数 of_platform_device_create_pdata() 根据设备树信息注册平台设备。该函数注册平台设备的过程也是分两步：创建平台设备 和 添加平台设备。
2.2.2.1 创建平台设备的 kobject
函数 of_device_alloc() 负责创建和初始化平台设备。其中，代码 ① 是由 platform_device_alloc() 函数负责创建平台设备和初始化；代码 ② 设置平台设备的父设备为平台总线设备；代码 ③ 由函数 of_device_make_bus_id() 负责设置平台设备的名称。
函数 platform_device_alloc() 中，首先为平台设备申请 struct platform_device 类型的内存，内部包含 struct device 结构体，成员 kobject 一同被创建。该函数中同步初始化了平台设备，如下所示：
2.2.2.2 初始化平台设备的 kobject
平台设备的初始化一部分由函数 device_initialize() 负责，另一部分由函数 of_device_make_bus_id() 负责，二者内部包含了平台设备的 kobject 的初始化，前者是公共的初始化函数，后续具体分析。
函数 of_device_make_bus_id() 与上述函数 platform_device_add() 的任务二一致，也是初始化平台设备的 kobject，旨在设置平台设备 kobject 的名称。
设备树方式创建平台设备时，其名称是根据输入的设备节点信息 dev->of_node 的 reg 属性和节点名 node-name 设置 kobject 的名称。
kobject 的名称有两种方式，① 方式包含节点的 reg 属性中的地址信息和节点名；若节点没有 reg 属性，则使用 ② 方式，采用完整的节点名（full_name）作为 kobject 的名称。
以上两种方式均使用函数 dev_set_name() 完成，其实质是 dev->kobj->name = “yyy”，名称 “yyy” 也是后续在 sysfs 文件系统下创建 kobj 级别目录（设备级目录，目录名为 “yyy”，即 /sys/devices/platform/yyy）的目录名。
补充：%pOFn 不是标准C库定义的格式说明符，而是Linux内核特有的扩展格式，用于打印设备树中节点的名称。
%pOF ：输出节点的全路径（如/soc/uart0）
%pOFf ：输出节点的全路径（含@地址）
%pOFn ：仅输出节点名称（如uart0）
从上述代码可见，函数 of_device_make_bus_id() 与函数 platform_device_add() 在设置平台设备名称的格式存在差异，对应sysfs文件系统中的目录名也会不同。红色框中点分格式的目录名由设备树创建的平台设备，蓝色框中的目录名可能由内核模块方式创建的平台设备，如下图所示：
1、红色框中点分格式的目录名中，前面数字为 reg 属性中的地址值，后面为设备节点名。以目录15100000.ethernet 为例，对应设备树信息如下：
2、红色箭头标注的目录名也表示由设备树创建的平台设备，如：trng@1020f000 和 usb-phy@11e10000目录，以设备节点的完整节点名命名，对应设备树信息如下：
注意：kset 级目录 devices 与设备级目录之间存在一级 “platform” 目录，该目录正式由上面平台总线设备创建，后续会详细讲到。
2.2.2.3 添加平台设备的 kobject
添加平台设备由函数 of_device_add() 完成，同样是使用函数 device_add() 将平台设备添加到内核。函数 device_add() 包含了对平台设备的 kobject 的添加，为公共函数，后续具体分析。
2.3 设备 kobject 的（公共）初始化
上述平台总线设备的初始化完全由函数 device_initialize() 完成。而平台设备在通过两种不同的方式创建时，已经完成了一部分初始化，另一部分初始化工作也由函数 device_initialize() 完成。函数 device_initialize() 包含了对设备 kset 的初始化 和 kobj 的初始化。
其中， kset 的初始化是将 dev->kobj.kset 设置为 devices_kset 实例，说明所有的设备都属于 devices_kset 集合。
kobj 的初始化由函数 kobject_init() 负责，除了dev->kobj->ktype被设置为 device_ktype 外（devices_kset中，kset->kobj->ktype = kset_ktype），dev->kobj 的其他初始化与前面 devices_kset 的初始化一致，都是由函数 kobject_init_internal() 完成。
2.4 设备 kobject 的（公共）添加
上述平台总线设备和平台设备的创建方式虽有不同，但最终都由共同的函数 device_add() 将其添加到内核。添加设备的过程实际是操作设备的 kobject 成员，实现将设备注册到内核中。函数 device_add() 的实现如下图所示：
其中，① 是设置设备的 kobject 名称；② 是设置设备 kobject 的父；③ 是调用函数 kobject_add() 添加 kobject 对象。
2.4.1 kobject 的名字（设备名称）
kobject 的名字由设备名字和设备信息产生，间接反映了设备的属性。其中，函数 device_add() 图片中的代码 ① 是设置设备的 kobject 名称。根据输入设备 dev 的 init_name、id 和所属总线的总线名设置 kobject 的名称，函数 dev_set_name() 实质是 dev->kobj->name = “zzz”，名称 “zzz” 也是后续在 sysfs 文件系统下创建 kobj 级别目录（设备级目录，目录名为 “zzz”）的目录名。
对于平台总线设备 dev->init_name = “platform”，因此平台总线设备的 kobject 名称被设置为 “platform”，即dev->kobj->name = “platform”。后续在 sysfs 文件系统下创建 kobj 级别目录（总线设备级目录）的目录名为 platform，即 /sys/devices/platform。
对于平台设备，从上述两种创建方式中分析可知，都已经设置了 kobject 名称，故 dev_name(dev) 返回非空；同时，平台设备 dev->init_name 为空。因此，此处不会再次设置平台设备的 kobject 名称。
无论是 kset_create() 函数中使用 kobject_set_name() 函数为 devices_kset 对象设置名字，还是为平台总线设备、平台设备设置名字的 dev_set_name() 函数，都是设置其成员 kobj->name。后续在 sysfs 文件系统中创建的目录正是以此命名。
2.4.2 kobject 的父（设备的父）
kobject 的父是根据设备的父设置，其实质就是设备的父（父设备）。函数 device_add() 图片中的代码 ② 是设置设备 kobject 的父。首先，通过函数 get_device() 获取父设备；然后，使用函数 get_device_parent() 获取父设备的 kobj；最后，将父设备的 kobj 设置到当前设备的 kobj.parent。从平台设备的注册过程可知，所有平台设备的父设备均为平台总线设备（platform_bus），故所有的平台设备的 kobj.parent 都指向平台总线设备的 kobj。
2.4.3 添加 kobject
函数 device_add() 图片中的代码 ③ 是调用函数 kobject_add() 添加设备。函数 kobject_add() 的入参是当前设备的 kobj 和父设备的 kobj，可见添加设备的本质是添加 kobject。函数 kobject_add() 最终是调用函数 kobject_add_internal()，与添加 kset 一样，实际都是将 kobj 添加到内核中。
上图代码中，kobj->parent = parent 将父设备的 kobj 赋值给当前设备的 kobj->parent，再次将父子 kobj 关联一次。
三、添加 kset 和 kobject
前面分析了添加 kset 和添加 device 的本质都是添加 kobject，由函数 kobject_add_internal() 完成。
其中，① 对于没有名字的 kobj 不予以添加；② 是关联 kset 和 kobj；③ 根据 kobj 在 sysfs 中创建目录和文件。
3.1 关联 kset 和 kobject
由于 kset 和 device 的情况不同，这里针对上面代码 ② 分情况详细分析。
首先是 kset，对于本文举例的 devices_kset 对象，“创建 kset” 章节已经分析，它是顶层实例对象，其没有父对象，且代表一个集合，也不属于其他集合，故 parent 和 kobj->kset 为空，不执行 ② 部分代码。
然后是平台总线设备，从平台总线设备、平台设备的初始化函数 device_initialize() 中可知，它们的 kobj->kset 都指向 devices_kset。平台总线设备没有父设备，故通过 kobject_get(kobj->parent) 获取的parent 为空。第二次获取 parent 时， kobj->kset 即 devices_kset，kobject_get(&kobj->kset->kobj) 获取的 parent 是 devices_kset 对象的 kobj，并将其赋值给当前设备的 kobj->parent。因此，平台总线设备的父为 devices_kset。
最后是平台设备，平台设备的 kobj->kset 都指向 devices_kset，父设备是平台总线设备。因此， parent 和 kobj->kset 都非空，parent 依然指向平台总线设备的 kobj，下面代码中 kobj->parent = parent 仅仅是再次赋值，并没有修改父设备。
函数 kobj_kset_join(）将 kobject 添加到链表。其中，list_add_tail() 将 kobj 从尾部添加到以 kobj->kset->list 为头的链表中。而平台总线设备和所有平台设备的 kobj->kset 都指向 devices_kset，可见它们都通过 kobj 被 devices_kset 中的 list 链表管理。
同时，每往 devices_kset 中的链表添加一个成员，通过函数 kset_get(kobj->kset) 对 devices_kset 的 kobj->kref 加一；每往 devices_kset 中的链表删除一个成员，通过函数 kset_put() 对其 kobj->kref 减一。
3.2 创建 kset 和 设备目录
无论是 kset 还是设备（包括总线设备和普通设备）都会在 sysfs 文件系统中，以目录和文件的形式展示给用户空间。sysfs 目录结构的创建由函数 create_dir() 负责实现，其主要任务包括创建目录和创建文件，分别由对应函数 sysfs_create_dir_ns() 和函数 populate_dir() 完成。
四、创建 sysfs 目录结构
前面讲到 kset 和设备在 sysfs 文件系统中的目录结构由函数 create_dir() 负责创建，创建目录由函数 sysfs_create_dir_ns() 完成，创建文件由函数 populate_dir() 完成。
4.1 创建目录
函数 sysfs_create_dir_ns() 代码如下。其中，① 是选择 parent，即上级目录；② 是基于上级目录，创建当前设备对应的目录；③ 是将创建好的目录 entry 索引到本设备中。
函数 sysfs_create_dir_ns() 是 kset 和设备的公共函数，由于二者的情况不同，分情况详细分析。
4.1.1 创建 kset 级目录
对于 kset，本文举例的 devices_kset 对象，前面分析可知，其没有父对象，故代码 ① 中的 parent 直接是全局变量 sysfs_root_kn 。从下面代码可知，sysfs_root_kn 在函数 sysfs_init() 中初始化，是 sysfs 文件系统的顶层目录 entry。同时，devices_kset 的 kobj->name = “devices” 。因此，代码 ② 中 kernfs_create_dir_ns() 函数会在 sysfs 文件系统中创建 devices 目录，即 /sys/devices。
在代码 ② 创建完 devices_kset 的目录 /sys/devices 后，代码 ③ 将 /sys/devices 目录的 entry 索引到 devices_kset 的 kobj->sd。
4.1.2 创建总线设备级目录
对于平台总线设备，从 “关联 kset 和 kobject” 章节可知，其父为 devices_kset，kobj->parent 指向 devices_kset 的 kobj，故 ① 中 parent 是 /sys/devices 目录的 entry。同时，从 " kobject 的名字" 章节可知，平台总线设备的 kobj->name = “platform”。 因此，代码 ② 中 kernfs_create_dir_ns() 函数会在 sysfs 文件系统中创建 platform 目录，即 /sys/devices/platform。
同样，在代码 ② 创建完平台总线设备的目录 /sys/devices/platform 后，代码 ③ 将 /sys/devices/platform 目录的 entry 索引到平台总线设备的 kobj->sd。
4.1.3 创建设备级目录
对于平台设备，其父为平台设备，kobj->parent 指向平台设备的 kobj，故 ① 中 parent 是 /sys/devices/platform 目录的 entry。同时，从 " kobject 的名字" 章节可知，平台设备的 kobj->name 与设备属性相关，各不相同，如：xxx。 因此，代码 ② 中 kernfs_create_dir_ns() 函数会在 sysfs 文件系统中创建 xxx 目录，即 /sys/devices/platform/xxx。
4.2 创建文件
函数 populate_dir() 代码如下，其核心任务是根据 kset 和设备中 kobj->ktype 的默认属性 default_attrs，在对应级别的目录下创建文件，由函数 sysfs_create_file() 完成。
上面创建目录时，kobj->sd 已经索引到对应的目录 entry，函数 sysfs_create_file() 内部就是基于该 entry 创建文件。
注意：集合 devices_kset 和设备的 kset_ktype 和 device_ktype 中都属性 default_attrs 都为空。
五、总结
1、内核以集合为单位管理设备，属于同一集合的所有设备通过链表管理。以集合+链表形式管理设备的方法是通过 kset 和 kobject 实现的。
2、一个设备集合对应一个 kset 实例和众多设备实例，kset 实例和设备实例都包含了 kobject。本文已经知道 Linux 内核中有一个 devices_kset，类似的还有 bus_kset、class_kset。
3、创建 kset 和注册设备就是实例化集合和设备的过程。
- 创建 kset 主要完成两件事：第一件事是实例化一种设备的集合，和创建管理设备的链表。第二件事是在 sysfs 中创建 kset 级别的目录，目录以 kset 的名字（kset->kobj.name）命名。
- 注册设备主要也是完成两件事：第一件事是实例化设备，并通过 kobj 将设备添加到所属集合的链表中。第二件事是在 sysfs 中创建（总线）设备级别目录，目录以设备的名字（device->kobj.name）命名。
4、通过 kobj 管理设备的操作被封装在设备的注册函数中，设备在注册时，自动被添加到对应 kset 实例的链表中，对设备的驱动开发透明。
5、集合、总线设备和设备之间数据结构关系如下，以 devices_kset 为例展示一个集合的管理架构。
Linux内核中 devices_kset（对应/sys/devices目录）位于顶层，无父节点，故其 parent 为空。对于非顶层 kset，其 parent 指向父 kset，比如：system_kset（对应/sys/devices/system目录）的父 kset 为 devices_kset，它的 parent 指向 devices_kset。
6、在 sysfs 文件系统中，集合和设备以如下目录结构展示给用户空间。
