前言
在现代分布式应用架构中，容器网络通信是一个至关重要的环节。Docker作为最流行的容器化平台，提供了多种网络模式以满足不同场景的需求。其中，Overlay网络模式是实现跨主机容器通信的核心解决方案。
1 Docker网络模式概述
1.1 Docker基础网络模式
- Bridge模式：默认网络模式，为容器创建独立的网络命名空间，并通过虚拟网桥与宿主机通信
- Host模式：容器直接使用宿主机的网络栈，没有网络隔离
- None模式：容器没有网络接口，完全隔离
- Container模式：重用另一个容器的网络命名空间
- Overlay模式：实现跨主机容器通信的网络方案
1.2 为什么需要Overlay网络？
随着微服务架构的普及，应用通常被拆分为多个服务并部署在不同的主机上，传统的Bridge模式只能满足单机内容器通信的需求，而Overlay网络则解决了以下核心问题：
- 跨主机容器间的直接通信
- 大规模容器集群的网络管理
- 服务发现和负载均衡
- 网络隔离和多租户支持
2 Overlay网络核心概念
2.1 什么是Overlay网络？
Overlay网络是一种构建在现有网络之上的虚拟网络技术，它通过在底层网络之上封装额外的网络层来实现逻辑上的网络隔离和扩展。在Docker环境中，Overlay网络允许不同宿主机上的容器像在同一个局域网中一样通信。

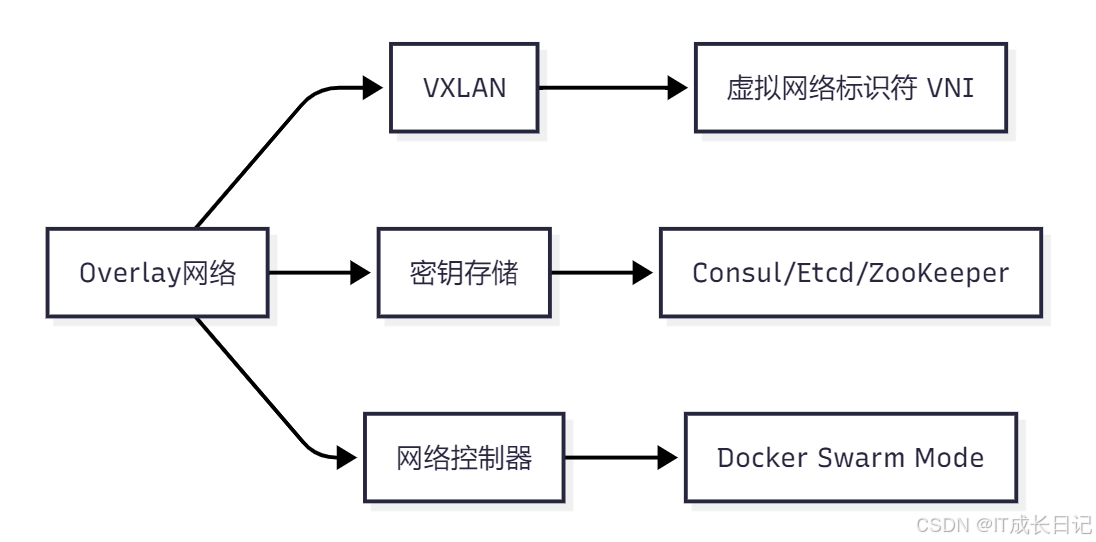

2.2 Overlay网络关键组件
- VXLAN (Virtual Extensible LAN)：Overlay网络的底层实现技术
- VNI (VXLAN Network Identifier)：24位的虚拟网络ID，支持多达1600万个隔离网络
- 通过UDP封装实现二层帧在三层网络上的传输
- 密钥存储 (Key-Value Store)：维护网络状态和元数据
- 常见实现：Consul、Etcd、ZooKeeper
- 存储信息包括：网络配置、端点信息、服务发现数据等
- 网络控制器：在Swarm模式下由Docker内置的编排功能实现
3 Overlay网络工作原理

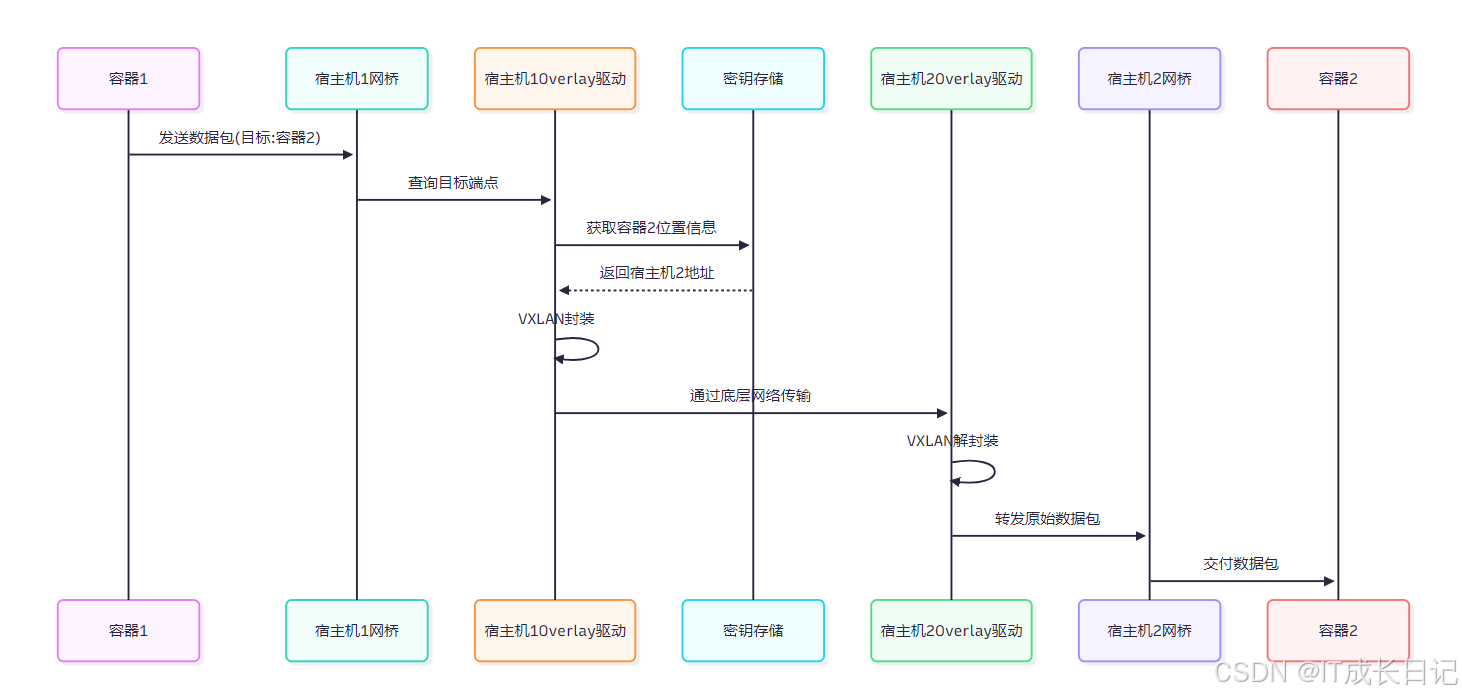

3.1 Overlay网络通信流程
3.2 数据包封装细节
当容器1向容器2发送数据时，Overlay网络的处理过程：
- 原始数据包：容器1产生的以太网帧，包含目标容器2的IP和MAC地址
- VXLAN封装：
- 添加VXLAN头（包含VNI）
- 封装为UDP数据包（使用4789端口）
- 外层IP头设置为目标宿主机IP
- 底层网络传输：封装后的UDP包通过物理网络传输
- VXLAN解封装：目标宿主机接收后，去除外层头信息，恢复原始数据包
3.3 ARP代理与MAC学习
Overlay网络实现了ARP代理机制，避免传统ARP广播带来的流量风暴：
- 容器发送ARP请求时，由本地Overlay驱动响应
- Overlay驱动从密钥存储中查询目标MAC地址
- 返回虚拟MAC地址，避免跨主机广播
4 Overlay网络架构详解

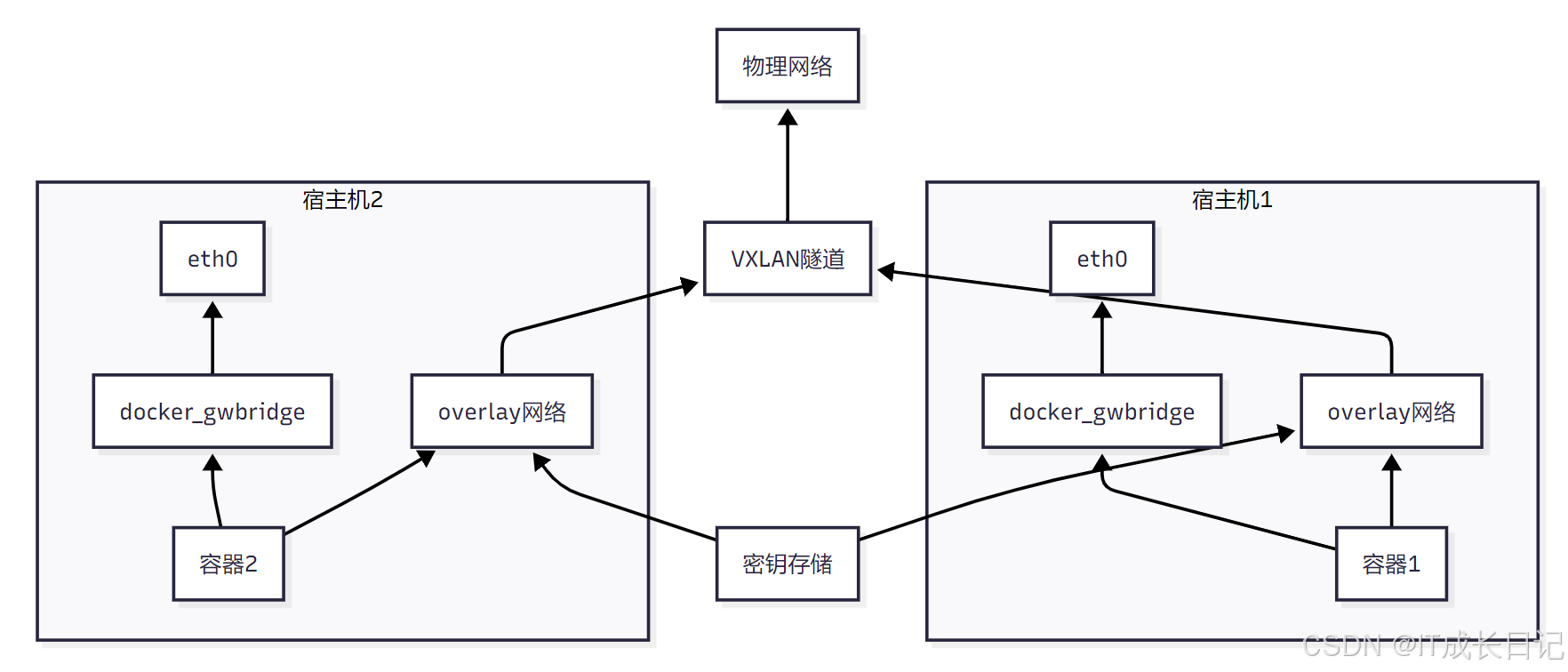

4.1 Overlay网络组件架构
4.2 关键网络接口
- docker_gwbridge：
- 每个参与Overlay网络的宿主机都会自动创建
- 为容器提供对外部网络的访问能力
- 默认子网通常为172.18.0.0/16
- overlay网络接口：
- 实现VXLAN封装的虚拟接口
- 负责跨主机容器通信
- veth pair：
- 连接容器网络命名空间和宿主机网桥的虚拟设备对
- 实现容器与宿主机间的网络通信
5 Overlay网络安全机制
5.1 网络隔离
- VNI隔离：每个Overlay网络有唯一的VNI，确保流量隔离
- 加密选项：支持IPsec加密跨主机流量
- 网络访问控制：可通过Swarm服务配置限制服务间通信
5.2 安全最佳实践
- 为不同安全等级的服务创建独立的Overlay网络
- 敏感服务启用网络加密
- 定期轮换加密密钥
- 限制管理端口的访问
6 总结
Docker Overlay网络作为容器跨主机通信的核心技术，为分布式应用提供了灵活、高效的网络解决方案。在实际生产环境中，合理设计和优化Overlay网络，可以显著提升容器化应用的网络性能和可靠性。
