🎯 Gradio 框架总览与核心架构

Gradio 是一个用于快速构建 Web 界面的 Python 框架，广泛用于 AI 模型可视化、交互式演示。它基于 FastAPI 后端 + Svelte 前端 构建，具备高度组件化、异步队列支持、组件状态同步、轻量打包等特性。

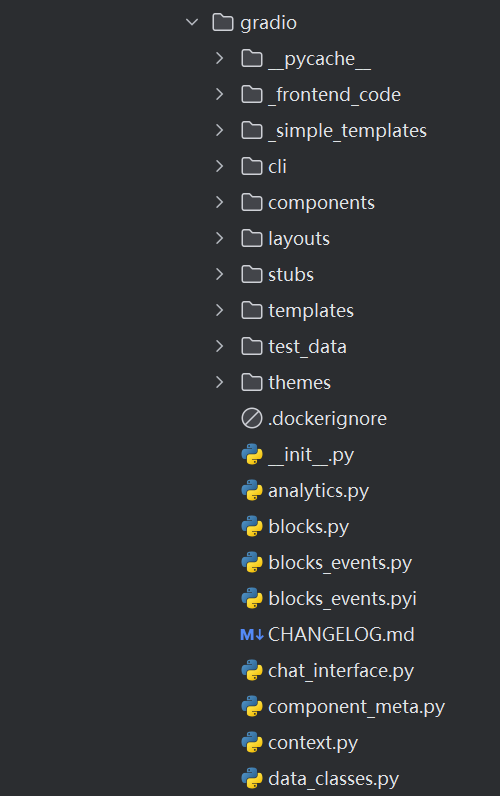

🧱 1. Gradio 的核心模块结构

gradio/
├── components/ # 所有可视化组件（Button、Textbox、Image等）的后端定义
├── _frontend_code/ # Svelte 编写的前端组件源码
├── routes.py # FastAPI 路由注册表，API 主入口
├── blocks.py # 高级布局容器，支持多组件组合
├── queueing.py # 请求异步队列机制
├── interface.py # 高阶封装 Interface 类（老接口形式）
├── chat_interface.py # 聊天接口封装
├── server_messages.py # 定义系统级提示信息
├── context.py # 请求上下文、状态管理等
├── data_classes.py # 定义与组件/会话有关的数据结构

🔁 2. Gradio 的前后端交互流程概览

[Python定义组件/Blocks]
↓（启动 gr.Interface or gr.Blocks.launch）
[FastAPI 启动后端服务]
↓（注册静态文件、API路由）
[前端 HTML + JS + CSS 加载]
↓（主页面加载组件布局）
[用户点击页面组件]
↓（通过 JS 事件触发 → 调用 API 接口）
[FastAPI 接收请求]
↓（分发给后端 Python 的回调函数）
↓
[处理完成后返回数据]
↓
[前端接收响应，更新 UI]

📦 1. 后端组件初始化阶段（Python）

使用 gr.Button(), gr.Textbox(), gr.Audio() 等定义 UI 组件。

所有组件都继承自 gradio.components.base.Component 类。

使用 .launch() 会调用内部的 gradio.routes.mount_gradio_app()，启动 FastAPI 服务。

import gradio as gr

def greet(name):
    return f"Hello {name}!"

with gr.Blocks() as demo:
    name = gr.Textbox(label="Your Name")
    output = gr.Textbox()
    btn = gr.Button("Greet")
    btn.click(fn=greet, inputs=name, outputs=output)

demo.launch()

🔌 2. FastAPI 路由注册

路由代码位置：gradio/routes.py 文件。

Gradio 会挂载多个后端接口，例如：

/component_server/ → 动态更新组件状态

/queue/join, /queue/data → 队列化运行逻辑

/file, /upload, /run/predict, /run/predict/ 等

核心 FastAPI 路由注册流程：

from fastapi import APIRouter
router = APIRouter()

@router.post("/component_server/")
async def component_handler(...):
    ...

🧠 3. 前端页面加载（Svelte + JS）

前端文件在目录：
gradio/_frontend_code/
每个组件一个子文件夹（如：button/, textbox/, audio/）。

每个组件由 .svelte 文件构成，包含 HTML 模板 + 样式 + JS/TS 逻辑。

组件会在页面初始化时动态渲染。

页面结构由 Python 端定义的 Blocks 自动生成对应前端 DOM 结构。
这些 API 最终会在 gradio.routes.mount_gradio_app() 中注册到主 app 中，并通过 Uvicorn/FastAPI 启动。

🧩 4. 组件事件交互机制（JS + API）

组件事件如 click, change, submit 等在前端触发后：

前端监听器捕捉事件（如按钮点击）

调用 gradio-client 中封装的 JS 请求工具

向后端 API 发起请求（如 /queue/join, /queue/data, /component_server/）

前端请求的主要入口：

// main.ts 或 websocket.ts
fetch("/gradio_api/queue/join", {
   method: "POST",
   body: ...
})

🧾 5. 后端处理请求并返回数据

请求由 FastAPI 捕获 → 路由处理函数调用 Python 函数

使用 async def 和队列方式调度任务

返回数据结构：JSON、文件链接、或组件更新指令

{
  "data": ["Hello John!"],
  "success": true
}

🎨 6. 前端动态更新界面

前端根据响应中的数据，调用组件的 .update() 方法

组件（如 Button.svelte）内部定义了 visible, value, disabled 等属性绑定

Svelte 响应式自动更新界面，无需手动操作 DOM

📦 3. 前端组件注册与渲染机制

1️⃣ Svelte 前端组件注册机制（组件注册）

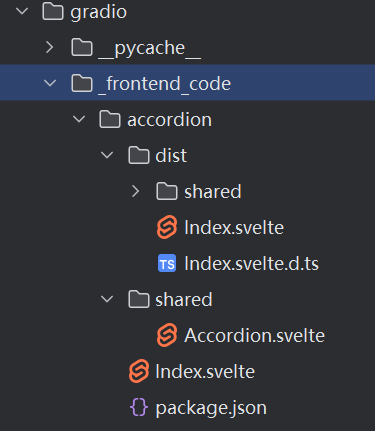

在 Gradio 的前端代码中，每个组件都遵循如下结构：
/_gradio/_frontend_code/
├── button/
│ ├── Button.svelte # 核心组件实现
│ ├── Index.svelte # 通常导出默认组件
│ └── main.ts # 组件注册入口
✅ 每个组件都需要完成“注册”流程，才能在运行时被调用
🔧 注册代码示例（main.ts）：

import { registerComponent } from "@gradio/utils";
import Button from "./Button.svelte";

registerComponent("button", Button);

这段代码的作用是：

📦 组件注册背后的机制
Gradio 前端有一个 组件注册表（Component Registry），本质是一个 Map：

const registry = new Map<string, SvelteComponent>();

export function registerComponent(name: string, component: SvelteComponent) {
	registry.set(name, component);
}

✅ 运行时根据后端配置中的 type: “button” 自动查找并实例化注册的 Svelte 组件。

2️⃣ 前端组件渲染流程（Runtime 渲染流程）

从后端传来组件描述的 JSON 配置后，Gradio 会按如下流程动态渲染：
后端 JSON 响应 → 前端组件装载器（Loader） → 注册组件查表 → 渲染 DOM → 挂载事件

🚀 渲染流程详解
后端 JSON 配置

后端 FastAPI 返回一个包含页面组件结构的 JSON。

每个组件有一个 type，比如 “type”: “button”、“type”: “chatbot”。

前端 Loader 获取注册组件

调用注册表：registry.get(“button”) 获取对应组件 Button.svelte。

创建 DOM 容器并实例化组件

使用 Svelte API 创建实例：

new Component({
    target: container,
    props: {
        value: "Click me!",
        visible: true,
        ...
    }
})

完成 UI 渲染并绑定行为

3️⃣ 前端组件与后端交互机制（事件 → API）

组件不仅是静态的，还要能响应事件并与后端交互。

<!-- Button.svelte -->
<button on:click>
  {value}
</button>

这个 click 会由 EventManager 监听，然后触发请求到后端。

@router.post("/component_server/")
async def route_component_server(...):
    # 提取组件信息
    # 运行绑定函数（如按钮点击事件）
    # 返回 JSON 响应

📡 事件绑定 → 调用后端 API 的完整路径
绑定事件监听器

每个组件默认支持一些标准事件（change, click, submit）。

Svelte 中 on:click 会挂到 EventManager。

调用 API：component_server

前端触发事件 → 调用 POST /component_server/

请求 payload 中包含：

fn_index: 绑定后端函数序号

data: 当前组件的值（按钮没有 data，就是空）

session_hash: 本次 session 唯一标识

Gradio 后端调度机制

FastAPI 接收到 /component_server/ 请求

解析 fn_index → 执行 Python 中注册的函数 → 返回数据

数据可能是文本、图像、JSON、HTML 块

前端拿到结果 → 更新页面组件

比如按钮点完后，会触发输出区域的更新。

如果是 Chatbot，聊天记录会自动更新。

[Svelte Button]
↓ click
[EventManager]
↓ dispatch event
[Gradio 前端队列系统]
↓ POST /component_server/
[FastAPI + queue/join]
↓ fn_index 调用注册的函数
[Python 执行函数 → 输出结果]
↓ JSON 返回
[Svelte 组件响应 → 更新 UI]

🔁 4. FastAPI 路由注册逻辑（routes.py）

Gradio 使用 FastAPI 来定义 API 服务，其中 /component_server/、/queue/join 等关键交互接口就是通过 路由机制注册 的。

🧭 总览：FastAPI 路由的作用

📌 核心入口文件位置
gradio/routes.py
注册的 API 路由如下：
router = APIRouter()

@router.post(“/component_server/”)
async def call_function(…): …

✅ 示例：

/component_server/ 路由解析
前端触发组件事件（如按钮点击）时，会 POST 到这个路由：

@router.post("/component_server/")
async def call_function(request: Request):
    body = await request.json()
    fn_index = body["fn_index"]
    data = body["data"]
    session_hash = body["session_hash"]

    # 调用注册的 Python 函数
    result = await app.get_blocks().process_api(
        fn_index=fn_index,
        inputs=data,
        session_hash=session_hash
    )
    return result

/queue/join 和 /queue/data
这两个路由与“队列机制”有关，是为了支持异步/长时间运行函数。

@router.post("/queue/join")
async def queue_join(...):
    # 建立 session 和队列连接
    ...

@router.post("/queue/data")
async def queue_data(...):
    # 拉取当前执行状态或函数执行结果
    ...

[Svelte 组件点击]
↓
[POST /gradio_api/component_server/]
↓
[fn_index → 后端函数调用]
↓
[执行 Python 函数 → 返回 JSON]
↓
[更新前端 UI]

⏳ 5. Gradio 的异步队列机制（queueing.py）

Gradio 的异步队列机制是它支持 长时间执行任务（如模型推理、大文件处理、聊天响应等）的核心模块。通过队列，用户可以：

不中断 UI 地发起耗时操作；
并发处理多个用户请求；
逐步获取任务结果。

使用场景举例

比如你在 Gradio 界面点击“生成图像”按钮，这个按钮调用的是一个耗时的模型生成函数，执行要 10 秒以上。为了不阻塞前端，也不阻塞服务器，Gradio 启用了一个“事件队列”来处理这个函数：

前端点击按钮
↓
任务入队（queue/join）
↓
服务器后台执行（process_api）
↓
轮询查询结果（queue/data）
↓
更新前端 UI（outputs）

🔧 请求链条详细拆解

1️⃣ 前端调用组件（如按钮）
前端 Svelte 组件触发事件后，调用的是：
POST /gradio_api/queue/join

请求体示例：

{
  "fn_index": 0,
  "session_hash": "abc123",
  "data": ["用户输入文本"]
}

2️⃣ 后端注册任务

@router.post("/queue/join")
async def join_queue(...):
    # 获取 session、函数编号、输入数据
    # 生成 task ID
    # 将任务加入队列 Queue()
    return {
        "hash": "abc123",
        "queue": true,
        "rank": 5,
        "status": "PENDING"
    }

返回值会被前端记录，继续轮询 queue/data。

3️⃣ 任务后台执行（queueing.py）
Gradio 用了一个工作线程来处理排队任务：

while True:
    task = self.get_next_task()
    result = await self.process_fn(fn_index, data)
    self.result_cache[task_id] = result

你可以理解为一个 异步函数调度池，它不断拉取任务并调用 process_api() 执行用户注册的函数。

4️⃣ 前端轮询结果
每隔一段时间，前端会继续调用：
POST /gradio_api/queue/data
传入 task ID 后台判断是否有结果：

@router.post("/queue/data")
async def get_data(...):
    if task_id in self.result_cache:
        return {
            "status": "COMPLETE",
            "output": self.result_cache[task_id]
        }
    else:
        return {
            "status": "PENDING"
        }

前端一旦拿到 COMPLETE 状态，就会渲染组件返回的结果。

🎨 6. Svelte 构建机制

Gradio 的前端 UI 全部由 Svelte 构建 —— 它是一种编译时框架，不同于 React/Vue 的运行时解析。你现在看到的 .svelte 文件，其实会被编译成高性能的 JavaScript，然后动态注册为组件。

一、Svelte 是什么？和 React/Vue 有何不同？

所以 Gradio 选择 Svelte，是为了更轻量、高性能，且更好地集成进 Python 架构中。

二、.svelte 文件结构一览（以 Button.svelte 为例）

<script lang="ts">
  export let value = "Click Me";
  export let link = null;
  export let disabled = false;
  function handleClick() {
    // 触发 Svelte 的事件系统
  }
</script>

{#if link}
  <a href={link}>{value}</a>
{:else}
  <button on:click={handleClick}>{value}</button>
{/if}

<style>
  button { padding: 8px; background: gray; }
</style>

Svelte 会在构建时将其编译成高度优化的 JS 函数。

三、Gradio 中的构建入口

你上传的项目结构中：
gradio/
└── _frontend_code/
├── button/
│ ├── Button.svelte ← 主组件
│ ├── Index.svelte ← 包装组件（注册组件）
│ └── main.ts ← 所有组件入口（统一注册）

📌 每个组件必须包含：
Button.svelte：组件本体，定义了 UI 和交互逻辑

Index.svelte：用于封装暴露组件（含 export default）

main.ts：注册组件名和实际类，供系统动态加载

四、构建工具链：Vite + TypeScript + Svelte

Gradio 前端项目采用：

Vite 作为构建器（极速编译、支持 HMR 热更新）

TypeScript 强类型系统

Svelte 负责组件定义

📦 package.json 示例：

{
  "name": "@gradio/button",
  "scripts": {
    "dev": "vite",
    "build": "vite build"
  },
  "dependencies": {
    "svelte": "^3.0.0"
  }
}

构建命令会生成：

dist/
├── index.js ← 可供 Gradio 主框架引入的组件模块

五、组件注册流程（Dynamic Component Loader）

所有组件最后都会注册到 Gradio 的前端注册中心，大致结构是：

const components = {
“button”: import(“@gradio/button”),
“textbox”: import(“@gradio/textbox”),
…
}
当用户在 Python 中定义 gr.Button()，后端告诉前端：渲染一个 button 类型的组件。

前端 @gradio/app 中使用 dynamic import() 加载 @gradio/button/dist/index.js

执行 export const component = Button 来注册组件类

用 Svelte 的 create_component() 动态渲染

六、前端组件的生命周期（执行流程）

A[Python 调用 gr.Button()] --> B[FastAPI 返回组件描述]
B --> C[前端通过 fn_index 创建组件]
C --> D[通过 dynamic import 加载 Button 组件]
D --> E[调用 Svelte 构造函数 → 渲染 UI]
E --> F[监听用户事件 → on:click 等]
F --> G[发送数据到后端处理（/queue/join）]

七、组件更新 & 状态绑定

组件的值（如按钮文字、输入框内容）是响应式的。

svelte

当 Python 后端通过 set_value() 更新组件状态时，会通过 WebSocket 事件发回前端，前端再更新绑定数据

八、热更新开发模式（本地调试

）
Gradio 支持通过 npm run dev + gradio dev 同时启动前后端：

bash

cd gradio/_frontend_code/button/
npm install
npm run dev # 开启热更新构建
