// hello.c
#include <stdio.h>
void run();

int main() {
    printf("hello world!\n");
    run();
    return 0;
}

// code.c
#include <stdio.h>
void run() {
    printf("running...\n");
}

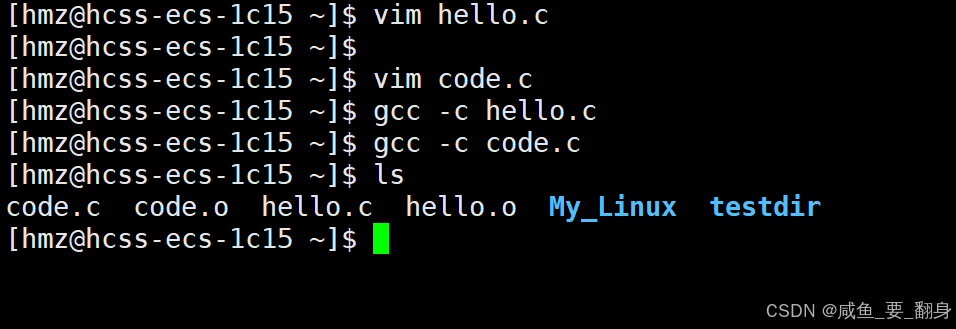

编译命令：

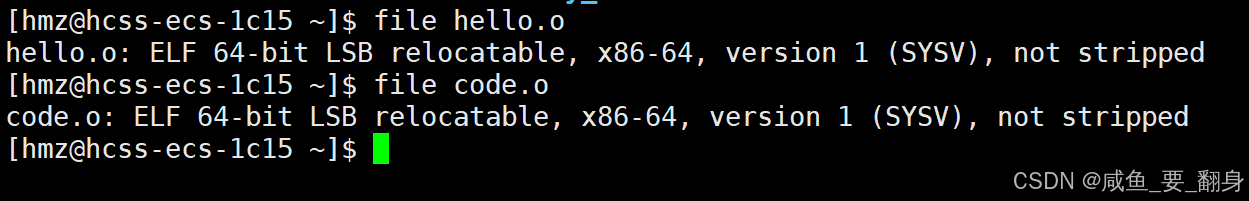

编译完成后会生成两个扩展名为.o的目标文件。需要注意，当修改某个源文件时，只需单独重新编译该文件，无需浪费时间重新编译整个工程。目标文件采用ELF格式，是一种对二进制代码进行封装的二进制文件。file 命令用于识别文件类型：

二、ELF文件

要深入理解编译链接过程的细节，必须首先掌握ELF（Executable and Linkable Format）文件格式的基本知识。ELF是Unix/Linux系统中最常用的二进制文件格式标准，主要包含以下四种类型：

1、ELF格式文件的类型

可重定位文件（Relocatable File）：
- 通常以.o为扩展名
- 包含可与其他目标文件链接的代码和数据
- 用于创建可执行文件或共享库
可执行文件（Executable File）：
- 可直接由操作系统加载执行
- 包含完整的程序代码和数据
共享目标文件（Shared Object File）：
- 通常以.so为扩展名
- 包含可在运行时动态链接的代码和数据
核心转储文件（Core Dump File）：
- 记录进程异常终止时的执行上下文
- 通常由系统信号触发生成

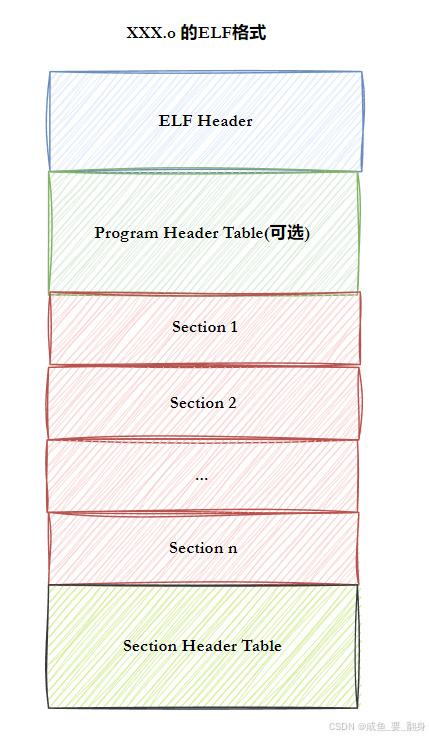

2、ELF文件的四个主要组成部分

ELF头（ELF Header）：
- 位于文件起始位置
- 包含文件类型、目标架构、版本等信息
- 用于定位文件的其他组成部分
程序头表（Program Header Table）：
- 描述文件中的段（Segment）信息
- 包含每个段的类型、偏移量、虚拟地址、物理地址等属性
- 操作系统加载器根据此表将文件映射到内存
节头表（Section Header Table）：
- 包含所有节（Section）的描述信息
- 用于链接器处理目标文件
节（Section）：
- ELF文件的基本组织单元
- 每个节存储特定类型的数据
- 常见的重要节包括：
  - （代码节）.text节：存储可执行机器指令
  - （数据节）.data节：存储已初始化的全局变量和静态变量
  - .bss节：存储未初始化的全局变量
  - .rodata节：存储只读数据
  - .symtab节：存储符号表信息

理解ELF文件结构对于分析二进制文件、调试程序以及理解程序加载执行过程都具有重要意义。

三、ELF文件从编译到加载的完整流程

1、ELF可执行文件的生成

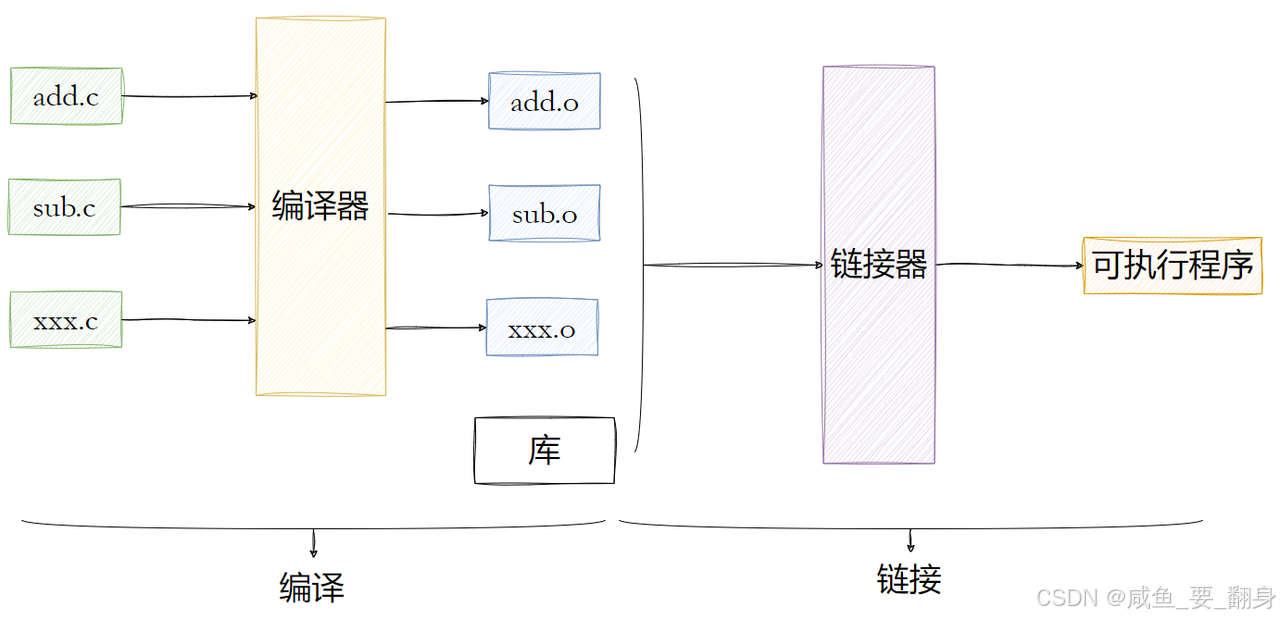

ELF可执行文件的生成主要分为两个阶段：

编译阶段（Compilation）
- 编译器（如gcc、clang）将多个C/C++源代码文件（.c/.cpp）编译成可重定位目标文件（.o文件）。
- 每个.o文件包含代码（.text）、数据（.data、.bss）及符号表等节（Section）。

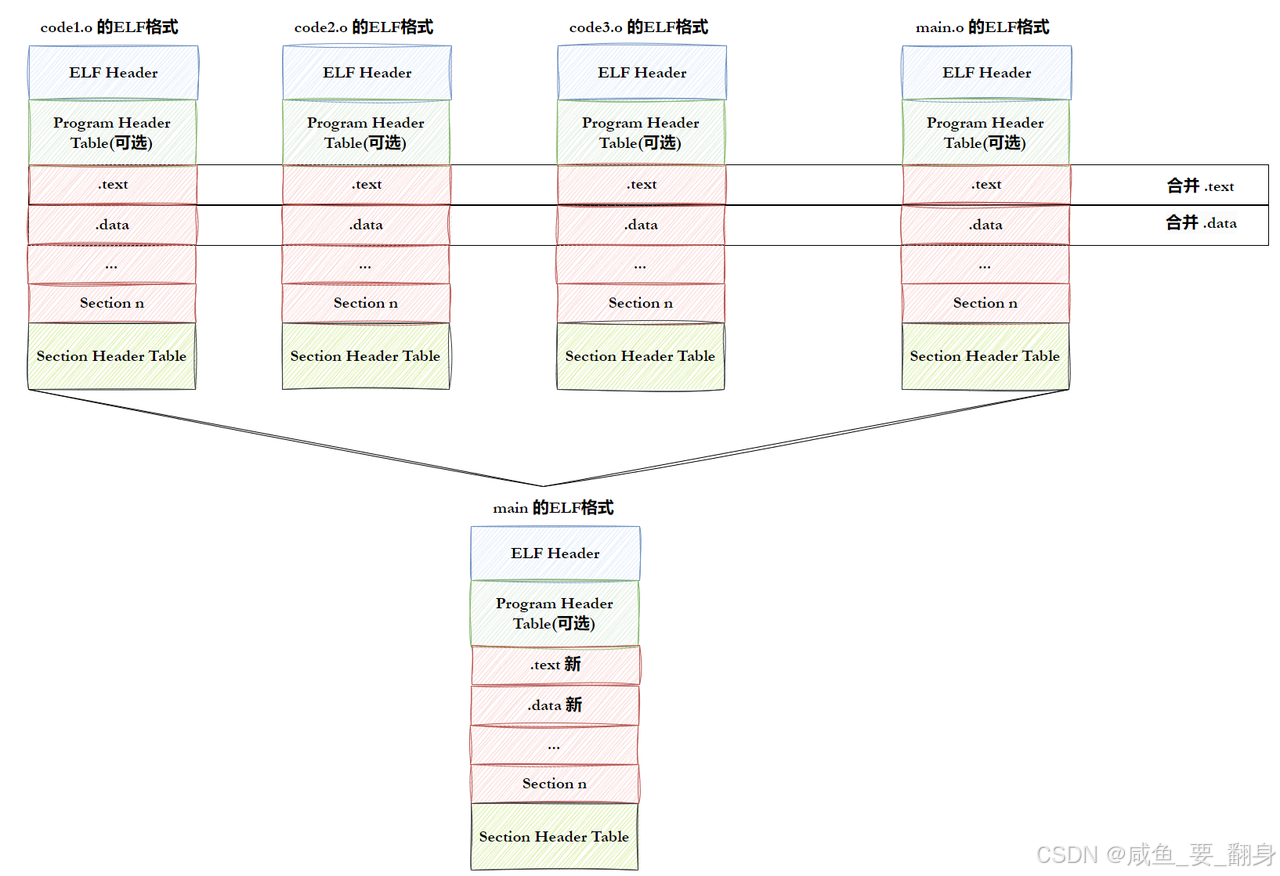

链接阶段（Linking）
- 链接器（如ld）将多个.o文件的节进行合并，并解析符号引用（如函数调用、全局变量访问）。
- 同时，链接器会合并静态库（.a文件）或动态库（.so文件）中的代码和数据。
- 最终生成可执行文件（ELF格式），其中包含程序运行所需的完整代码和数据。

注意：

链接阶段的合并并非简单的节拼接，而是涉及符号解析、地址重定位、库依赖处理等复杂操作。
最终的可执行文件已确定各节的布局，并生成程序头表（Program Header Table），用于指导加载器（Loader）如何将文件映射到内存。

2、ELF可执行文件的加载

当操作系统执行ELF文件时，加载器（如execve系统调用的内核部分）会按照以下步骤处理：

节（Section）合并为段（Segment）
- ELF文件在磁盘上以节（Section）组织（如.text、.data），但加载到内存时，操作系统更关注的是段（Segment）。
- 多个具有相同权限（如可读、可写、可执行）的节会被合并成一个段，以减少内存碎片并优化加载效率。
- 例如：
  - 所有只读可执行的节（如.text、.rodata）可能合并为代码段（Text Segment）。
  - 所有可读写的节（如.data、.bss）可能合并为数据段（Data Segment）。
程序头表（Program Header Table）的作用
- 合并规则并非在加载时临时决定，而是由链接器在生成ELF时确定，并记录在程序头表中。
- 程序头表描述了每个段：
  - 在文件中的偏移（Offset）
  - 在内存中的虚拟地址（Virtual Address）
  - 权限（读/写/执行）
  - 是否需要加载到内存（如.bss节在文件中不占空间，但运行时需分配内存）。
内存映射（Memory Mapping）
- 加载器根据程序头表，将不同段映射到进程的虚拟地址空间。
- 例如：
  - 代码段映射为R-X（可读、可执行）
  - 数据段映射为RW-（可读、可写）
- 动态链接库（.so文件）也会以类似方式加载到进程内存空间。

总结：

ELF在磁盘上以节（Section）组织（便于链接器处理）。
ELF在内存中以段（Segment）加载（便于操作系统管理内存权限）。
程序头表是连接二者的桥梁，决定了如何将文件内容映射到进程地址空间。

这一机制确保了程序能够高效加载，并正确设置内存访问权限（如防止代码被篡改或数据被执行）。

3、查看可执行程序的Section与Segment分析

1. 使用readelf查看Section信息

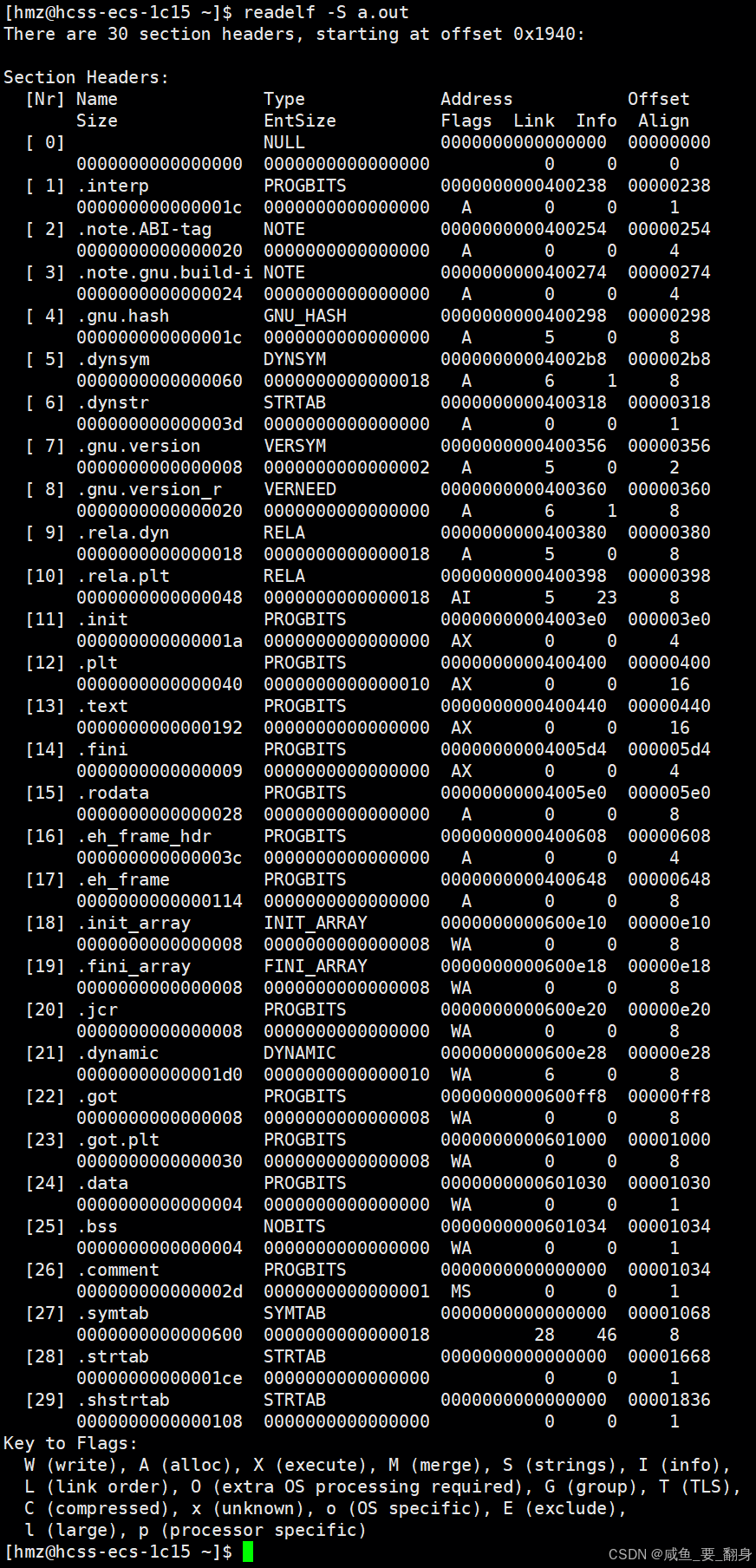

通过readelf -S a.out命令可以查看可执行文件的所有节区(Section)信息：

2. 使用readelf查看Segment信息

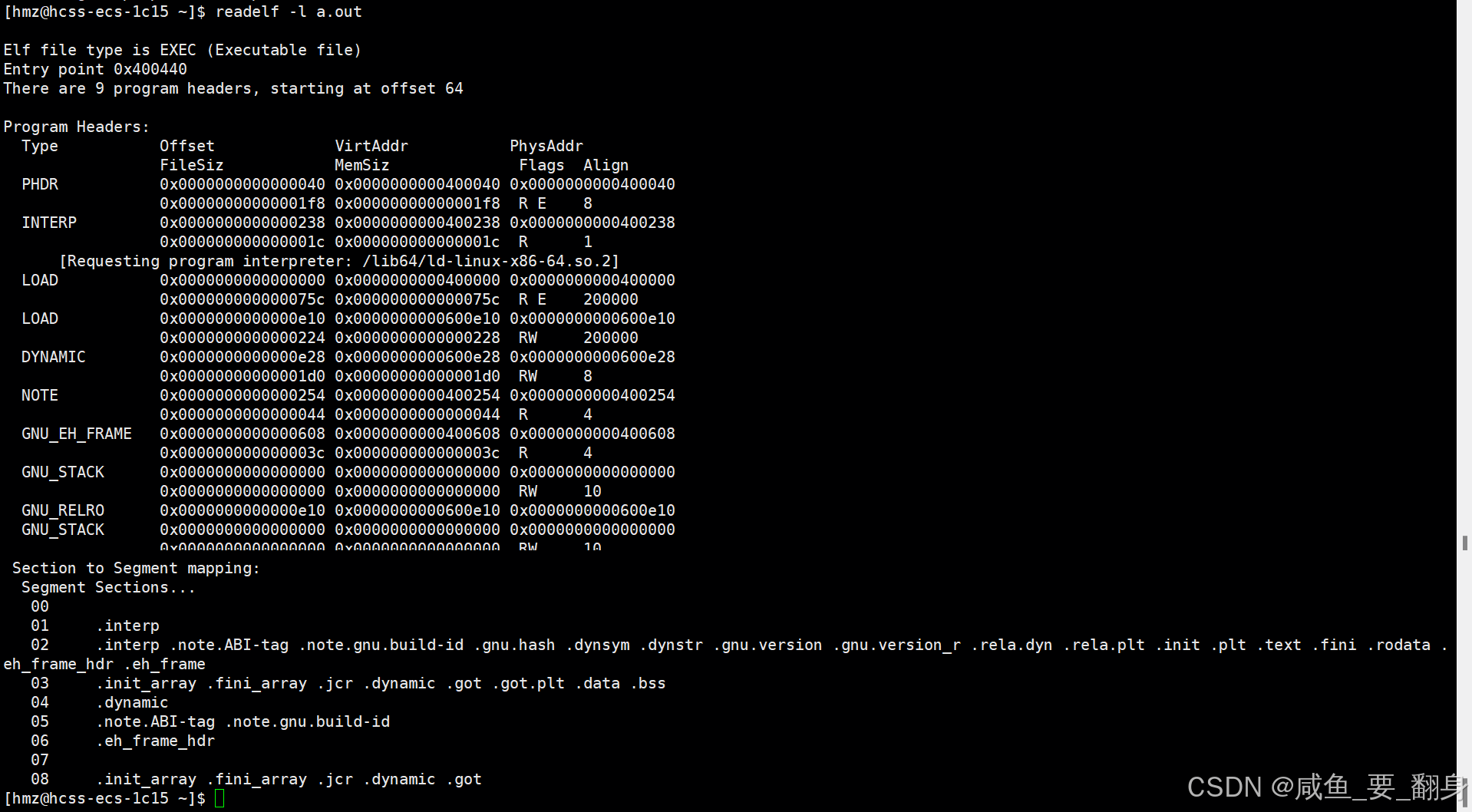

通过readelf -l a.out命令可以查看程序头表(Program Headers)，了解节区如何被合并为段(Segment)：

3. 关键分析

Section与Segment的区别：
- Section是链接视图的基本单元，供链接器使用
- Segment是执行视图的基本单元，供加载器使用
- 多个具有相同权限的Section会被合并到一个Segment中
典型Segment组成：
- 代码段(LOAD, R E)：包含.text、.rodata等只读可执行节区
- 数据段(LOAD, RW)：包含.data、.bss等可读写节区
- 动态链接段(DYNAMIC)：包含动态链接相关信息
重要观察：
- 第02个LOAD段将多个节区(.text、.rodata等)合并为一个可执行代码段
- 第03个LOAD段将.data、.bss等合并为数据段
- 动态链接相关的节区(.dynamic、.got等)被单独组织

这种组织方式优化了内存使用，同时确保了正确的内存访问权限设置。

4、为什么需要将Section合并为Segment？

ELF 文件在磁盘上以 Section（节） 的形式组织，但在加载到内存时，操作系统会将其合并为 Segment（段）。这种合并主要有两个核心原因：

1. 减少内存碎片，提高内存利用率

操作系统管理内存的基本单位是 页（Page），通常大小为 4KB（4096字节）。
如果不对 Section 进行合并，可能会导致内存浪费。
- 示例：
  - .text 节：4097 字节（占用 2 页）
  - .init 节：512 字节（占用 1 页）
  - 总占用：3 页（12KB）
- 合并后（.text + .init = 4609 字节）：
  - 仅占用 2 页（8KB），节省了 1 页（4KB）内存。
结论：合并 Section 可以减少内存碎片，使程序加载更高效。

2. 优化内存权限管理

不同的 Section 可能有不同的访问权限（如 .text 可执行、.data 可读写）。
操作系统以 Segment 为单位 设置内存权限（如 R-X、RW-），而非单个 Section。
- 示例：
  - .text（可执行）、.rodata（只读）→ 合并为 代码段（R-X）
  - .data（可读写）、.bss（可读写）→ 合并为 数据段（RW-）
优势：
- 减少 页表项（PTE） 数量，降低 CPU TLB（快表）压力。
- 防止权限冲突（如 .text 被意外修改）。

总结

因素	未合并 Section	合并为 Segment
内存占用	可能浪费空间（页内碎片）	紧凑存储，减少碎片
权限管理	每个 Section 单独设置权限	统一权限，提高安全性
性能影响	TLB 压力大，页表项多	减少 TLB Miss，优化加载速度

因此，ELF 文件在链接阶段就通过 程序头表（Program Header Table） 确定了 Section 如何合并为 Segment，确保程序加载时既节省内存，又能正确设置访问权限。

5、ELF文件的双重视图解析

1. ELF文件的两种视图结构

ELF文件通过两种不同的表提供了两种观察视角，分别服务于不同的处理阶段：

链接视图（Linking View）
- 对应：节头表（Section Header Table）
- 特点：
  - 采用细粒度划分，按照功能模块将文件划分为多个节（Section）
  - 主要用于静态链接阶段的分析和处理
  - 提供ELF文件各组成部分的详细信息
- 优化策略：
  - 链接器会将多个小节的节合并为更大的段（Segment）
  - 合并标准：相同的内存属性（可执行、可读写、只读等）
  - 目的：提高内存页（通常4KB）的利用率，减少内存碎片
执行视图（Execution View）
- 对应：程序头表（Program Header Table）
- 特点：
  - 每个可执行程序必须包含此表
  - 指导操作系统如何加载可执行文件
  - 负责进程内存空间的初始化
- 核心功能：
  - 定义内存加载布局
  - 设置各段的内存访问权限

简而言之：节头表服务于链接阶段，程序头表服务于运行阶段。

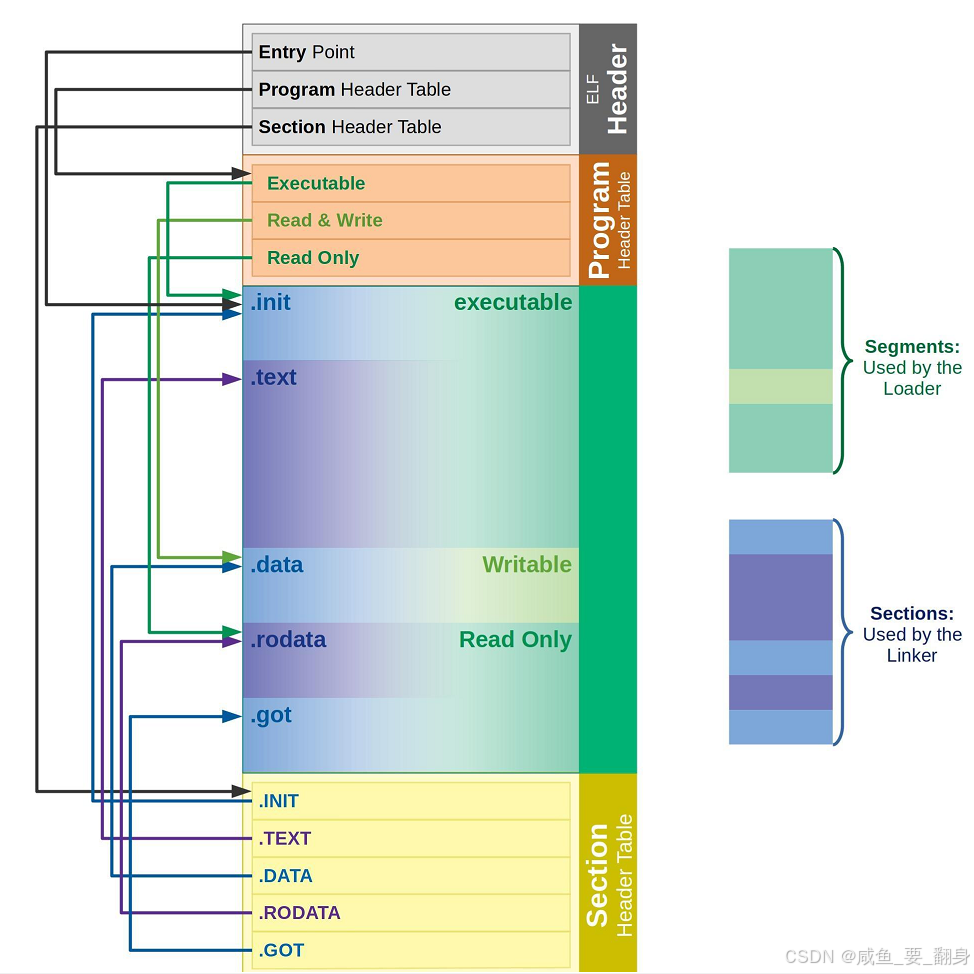

这张ELF文件结构示意图清晰地展示了可执行文件的组成逻辑：

1、层级结构解析（自上而下）：

ELF头（灰色）：作为文件控制中心，包含三个关键指针：
- 入口点（Entry Point）：程序执行的起始内存地址
- 程序头表指针：描述段(Segment)信息，供加载器进行内存映射
- 节头表指针：描述节(Section)信息，供链接器进行符号解析

2、程序头表（橙色）：采用段(Segment)视角划分，对应进程内存映像：

可执行段（Executable）：通常包含.text节（代码段）
读写段（Read & Write）：包含.data（初始化数据）、.bss（未初始化数据）
只读段（Read Only）：包含.rodata（常量数据）等

3、节区(Section)详细说明：

.init：程序初始化代码（可执行属性）
.text：主程序代码（标注executable，实际应为read-only executable）
其他节区：通过颜色区分读写属性，符合Linux标准ELF规范

4、关键设计特点：

双视角呈现：左侧程序头表（执行视角）与右侧节头表（链接视角）形成对照
内存属性标注：精确显示各段/节的RXW权限组合
空间效率：通过紧凑布局展示磁盘文件与内存映射的对应关系

该示意图准确反映了ELF文件的核心设计哲学：通过分层结构实现"一次编译，多次解析"（编译器、链接器、加载器分别使用不同部分），是理解Linux二进制文件格式的优质参考资料。

2. 链接视图详解

通过readelf -S命令可以查看节头表信息，主要包含以下关键节：

节名称	功能描述
.text	存储程序代码指令
.data	存储已初始化的全局变量和局部静态变量
.rodata	存储只读数据（如字符串常量），必须位于只读段
.bss	为未初始化的全局变量和局部静态变量预留空间
.symtab	符号表，记录函数名、变量名与代码的对应关系
.got.plt	全局偏移表-过程链接表，提供对共享库函数的访问入口，由动态链接器运行时修改

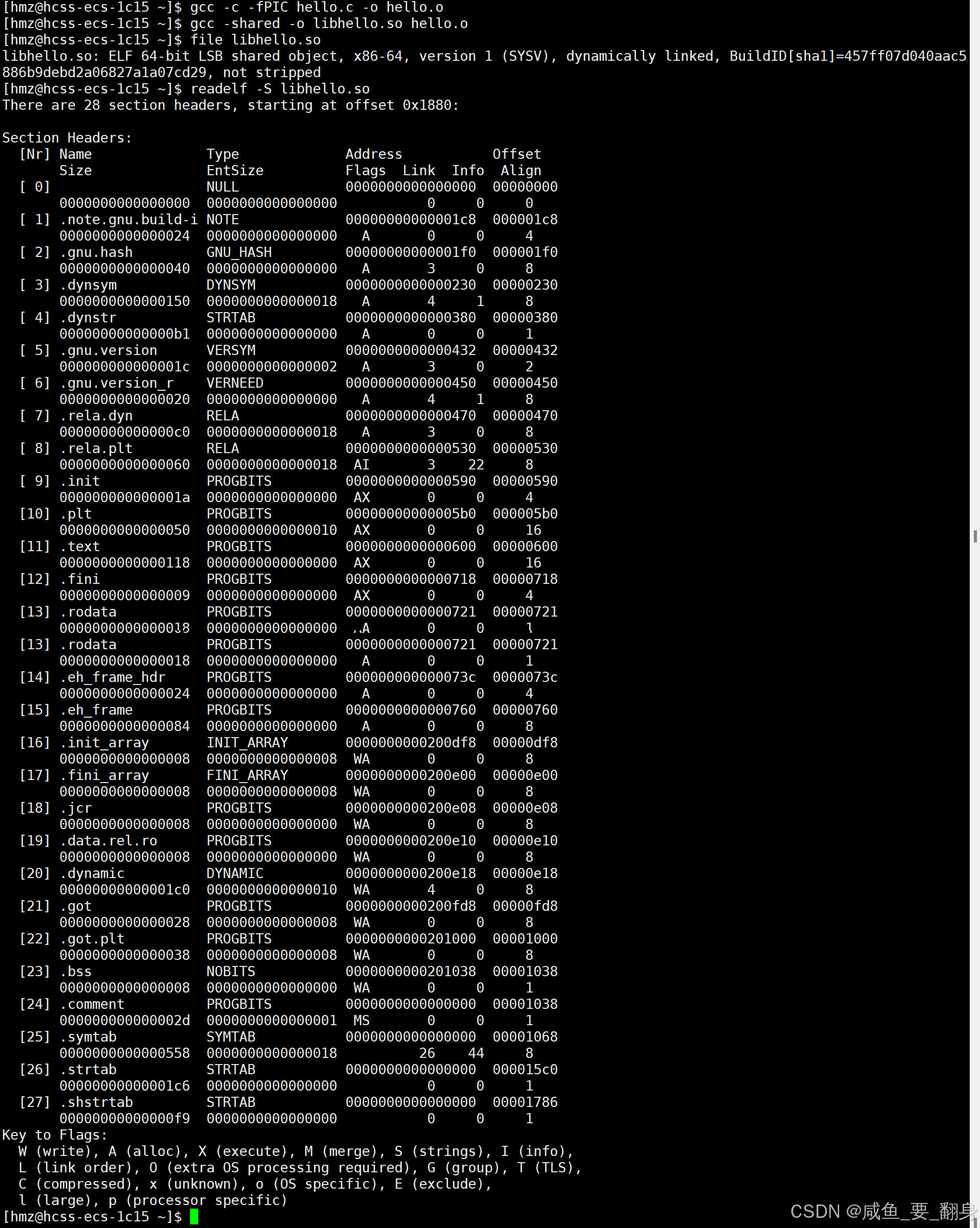

注：使用readelf命令查看.so文件时可以看到.got.plt节。

3. 执行视图详解

程序头表主要实现以下功能：

模块加载指导
标识哪些模块需要加载到内存、确定各模块的加载顺序和位置
内存权限管理
定义各内存段的访问权限：可执行段（如.text）、只读段（如.rodata）、可读可写段（如.data）
运行环境准备
设置动态链接信息、初始化堆栈空间、准备重定位信息

这种双重视图的设计使ELF文件既能满足链接阶段的精细控制需求，又能保证运行阶段的高效加载和执行。

一句话概括

链接视图（节头表）是 给链接器看的，帮助它合并节、解析符号，生成可执行文件。
执行视图（程序头表）是 给操作系统看的，指导它如何加载程序到内存并运行。

6、ELF文件头解析：文件结构的导航中心

1. ELF头核心作用解析

ELF头（ELF Header）位于文件起始位置，是整个ELF文件的"导航中心"，主要功能包括：

标识文件属性：通过魔数(Magic)确认文件类型
描述文件结构：指明目标架构、字节序等关键信息
定位其他部分：提供程序头表和节头表的位置信息

2. 关键字段详解（以hello.o为例）

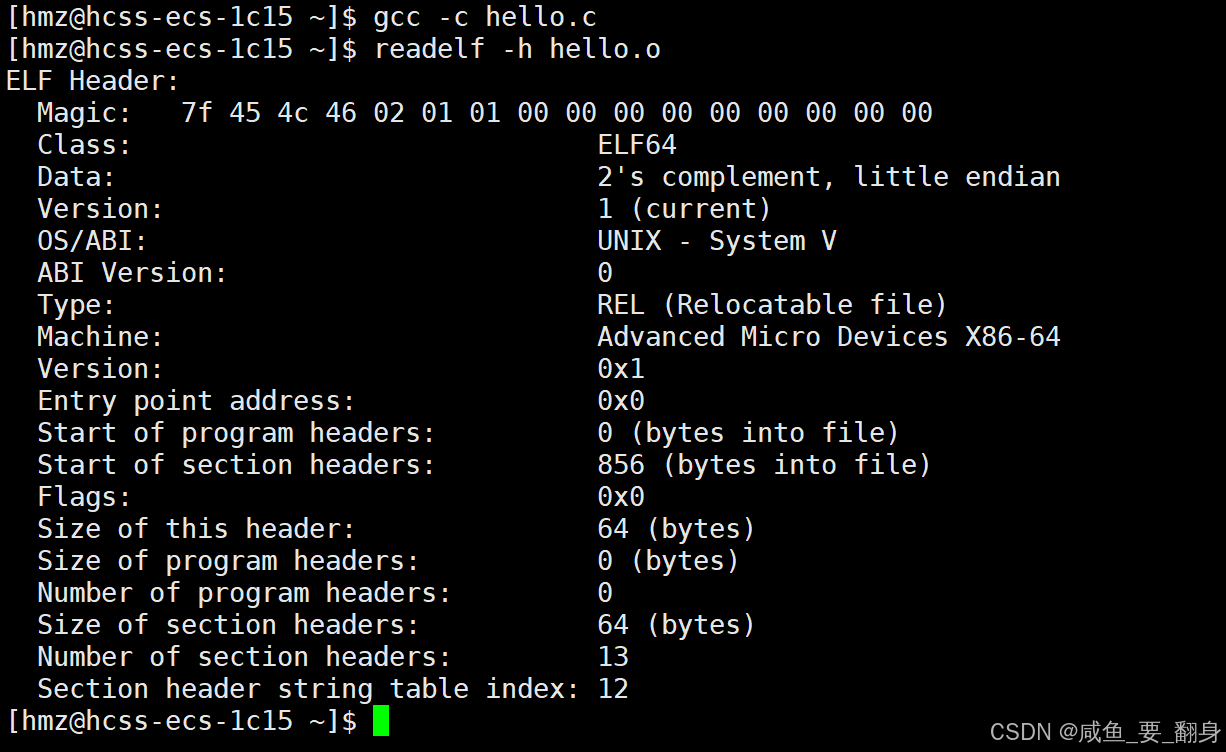

使用readelf -h hello.o查看可重定位文件头信息：

这段输出是使用 readelf -h 命令查看一个 ELF 格式目标文件（hello.o） 的头部信息。ELF（Executable and Linkable Format）是 Linux 下可执行文件、目标文件和共享库的标准格式。下面我会逐项解释这些字段的含义，并用通俗易懂的方式说明它们的作用：

基础信息

字段	值	解释
Magic	`7f 45 4c 46...`	ELF 文件的魔数标识（固定以 `0x7F + 'ELF'` 开头）。
Class	`ELF64`	这是一个 64 位的 ELF 文件（对应 32 位会是 `ELF32`）。
Data	`2's complement, little endian`	数据以小端序（低位字节在前）存储，补码表示负数。
Version	`1 (current)`	ELF 格式版本号为 1（当前标准）。
OS/ABI	`UNIX - System V`	目标文件遵循 System V ABI（Linux 的标准调用约定）。

文件类型

字段	值	解释
Type	`REL (Relocatable file)`	这是一个可重定位文件（即 `.o` 目标文件，尚未链接成可执行文件）。其他可能值： - `EXEC`（可执行文件） - `DYN`（共享库）。
Machine	`Advanced Micro Devices X86-64`	文件的目标架构是 x86-64（即 64 位 Intel/AMD CPU）。

入口和段信息

字段	值	解释
Entry point address	`0x0`	入口地址为 0（因为这是目标文件，尚未链接，没有固定入口）。（如果是可执行文件，这里会是 `main` 函数的地址。）
Start of program headers	`0`	程序头表（Program Headers）的起始偏移为 0。（因为目标文件没有程序头表，只有可执行文件需要它。）
Start of section headers	`856`	节头表（Section Headers）在文件中的偏移量是 856 字节。（节头表描述 `.text`、`.data` 等节的详细信息。）

头表和节信息

字段	值	解释
Size of this header	`64`	ELF 头本身的大小是 64 字节。
Size of program headers	`0`	程序头表的大小为 0（目标文件没有程序头表）。
Number of program headers	`0`	程序头数量为 0（同上）。
Size of section headers	`64`	每个节头表条目的大小是 64 字节。
Number of section headers	`13`	共有 13 个节（如 `.text`、`.data`、`.rodata` 等）。
Section header string table index	`12`	第 12 个节是节名称字符串表（存储各节的名字，如 `.text`）。

关键概念解析

可重定位文件（Relocatable）
- 通过 gcc -c hello.c 生成的 hello.o 是一个 待链接的目标文件，其中的代码和数据地址尚未最终确定（比如 printf 的调用地址需要链接时填充）。
- 链接器（ld）会合并多个 .o 文件，解决符号引用，生成可执行文件。
节（Sections） vs. 段（Segments）
- 节（如 .text、.data）是编译器生成的原始数据块，用于链接阶段。
- 段（如 LOAD 段）是操作系统加载可执行文件时使用的单位（目标文件没有段，只有节）。
为什么入口地址是 0？
目标文件不能直接运行，它的代码需要和其他目标文件链接后，由链接器分配最终的内存地址。

可以暂时记住：.o 文件是“半成品”，链接后才是“成品”程序。

3、可执行文件对比分析

步骤 1：编译源文件生成目标文件（`.o`）

首先需要将 .c 文件编译为目标文件（.o）：

gcc -c code.c hello.c

-c 选项表示只编译不链接。
执行后会生成 code.o 和 hello.o。

步骤 2：链接目标文件生成可执行程序

将目标文件链接为可执行文件 a.out：

gcc code.o hello.o -o a.out

默认输出文件名是 a.out，但建议显式指定 -o a.out（可省略）。
如果代码中有 main 函数，链接会成功；否则会报错（如 undefined reference to 'main'）。

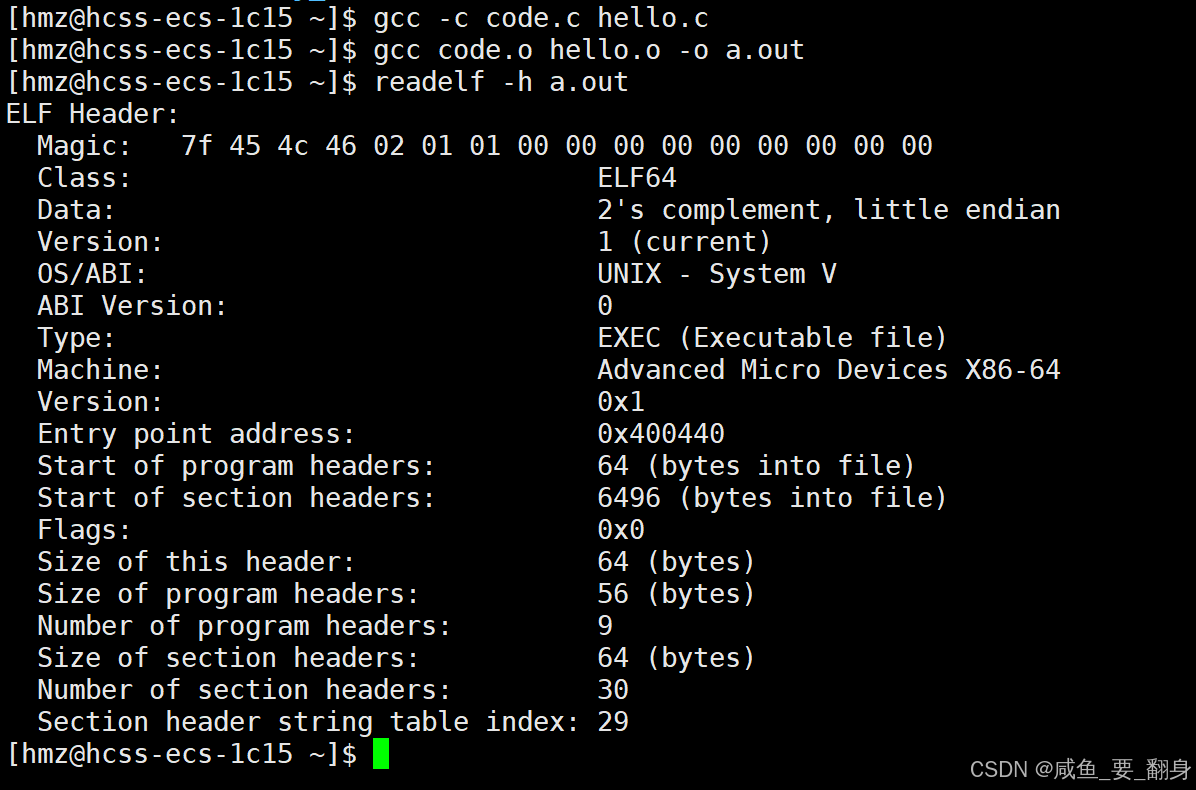

步骤 3：查看生成的 `a.out` 的 ELF 头信息

使用 readelf 查看可执行文件的头部信息：

readelf -h a.out

输出会包含：

文件类型（如 EXEC 可执行文件或 DYN 共享库）。
入口地址（Entry point address）。
程序头/节头信息（如位置、条目数量等）。

4、查看前后的变化差异

1. 文件类型（Type）

a.out
Type: EXEC (Executable file)
这是一个可执行文件，可以直接运行（如 ./a.out）。
hello.o
Type: REL (Relocatable file)
这是一个可重定位目标文件（.o），需通过链接器（ld）与其他目标文件或库链接后才能生成可执行文件。

2. 入口点地址（Entry point address）

a.out
Entry point address: 0x400440
可执行文件有明确的入口地址（即 main 函数的起始地址），由链接器确定。
hello.o
Entry point address: 0x0
目标文件没有入口地址，因为它只是代码片段，尚未链接到完整程序中。

3. 程序头表（Program Headers）

a.out
- Start of program headers: 64
- Number of program headers: 9
- Size of program headers: 56
  可执行文件需要程序头表（描述如何加载到内存），例如：
- LOAD 段（代码和数据加载到内存的位置）。
- INTERP（动态链接器路径，如 /lib64/ld-linux-x86-64.so.2）。
hello.o
- Start of program headers: 0
- Number of program headers: 0
  目标文件没有程序头表，因为它尚未被链接，不需要加载到内存的信息。

4. 节头表（Section Headers）

a.out
- Number of section headers: 30
  可执行文件的节头表更多，包含链接后的完整节信息（如 .text、.data、.rodata、动态符号表等）。
hello.o
- Number of section headers: 13
  目标文件的节头表较少，仅包含编译后的原始节（如 .text、.data、未解析的符号表等）。

5. 其他字段

Machine 和 OS/ABI：两者相同（x86-64 架构，System V ABI），因为同平台编译。
Flags：均为 0x0，表示无特殊标志（如位置无关代码 PIE 等）。

总结差异

字段	`a.out` (可执行文件)	`hello.o` (目标文件)
Type	`EXEC`	`REL`
Entry Point	有效地址（如 `0x400440`）	`0x0`（无入口）
Program Headers	存在（加载信息）	不存在
Section Headers	数量多（链接后完整节）	数量少（原始编译节）
用途	可直接运行	需链接生成可执行文件

为什么会有这些差异？

编译阶段（生成 .o 文件）：
- 编译器（gcc -c）将源代码转换为可重定位的机器代码。
- 未解决外部引用（如库函数），未分配最终内存地址。
链接阶段（生成 a.out）：
- 链接器（ld）合并所有 .o 文件，解析符号引用，分配内存地址。
- 添加程序头表（指导操作系统如何加载文件）。
