nat模式

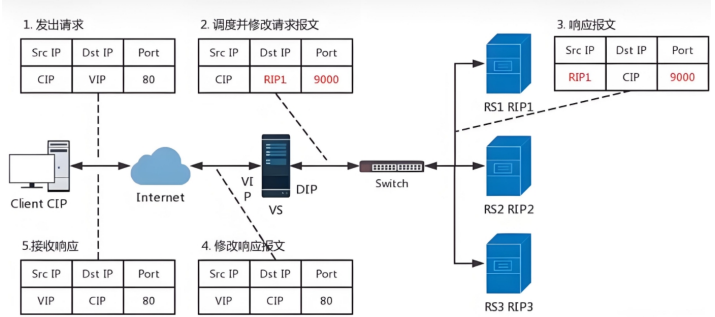

数据逻辑：

1、客户端发送访问请求，请求数据包中含有请求来源（cip），访问目标地址（VIP）访问目标端口（9000port）
2、VS服务器接收到访问请求做DNAT把请求数据包中的目的地由VIP换成RS的RIP和相应端口
3、RS1相应请求，发送响应数据包，包中的相应保温为数据来源（RIP1）响应目标（CIP）相应端口（9000port）
4.VS服务器接收到响应数据包，改变包中的数据来源（RIP1-->VIP）,响应目标端口（9000-->80）
5.VS服务器把修改过报文的响应数据包回传给客户端
6.lvs的NAT模式接收和返回客户端数据包时都要经过lvs的调度机，所以lvs的调度机容易阻塞

注：因为ipvs的作用点是在PREROUTING和INPUT链之间，所以如果在prerouting中设定规则会干扰ipvs的工作。所以在做lvs时要把iptables的火墙策略全清理掉。

nat实战

1、实验环境

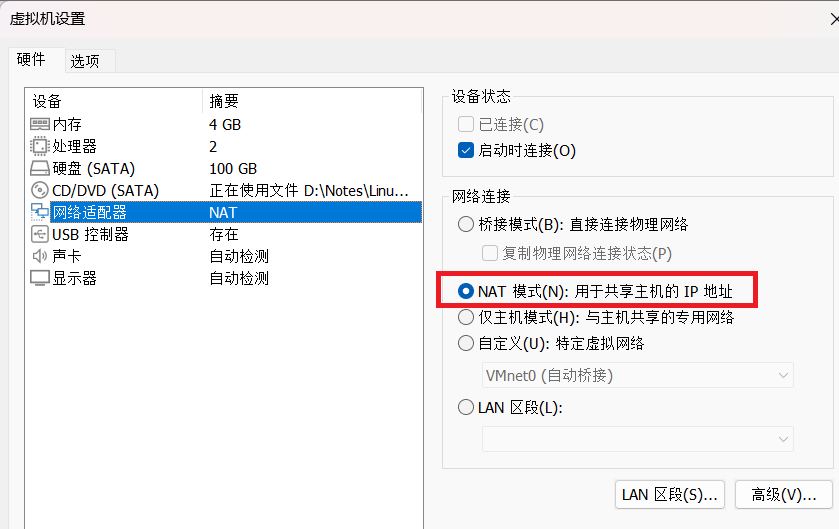

Client：单网卡，nat模式

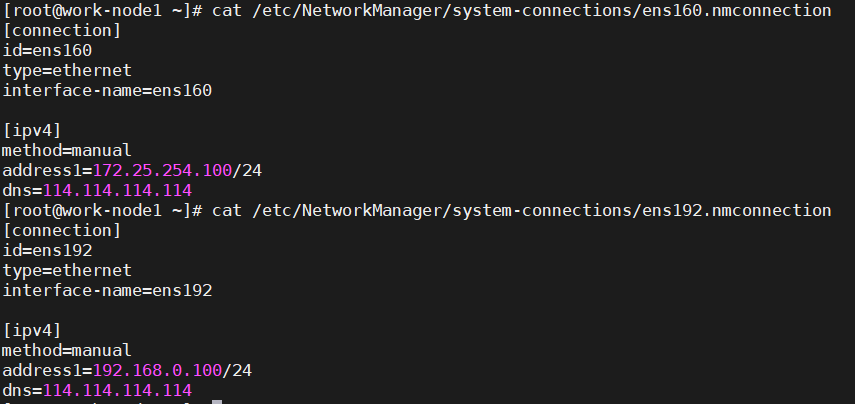

VS服务器：双网卡，vip为nat模式，ip为仅主机模式

RS真实服务器：都为单网卡，仅主机模式

主机名	ip	vip	角色
Client	172.25.254.111	-	客户端
VS	192.168.0.100	172.25.254.100	LVS服务器
RS1	192.268.0.101, GW 192.168.0.100	-	RS真实服务器1
RS2	192.168.0.102, GW 192.168.0.100	-	RS真实服务器2

2、实验步骤

在RS真实服务器上

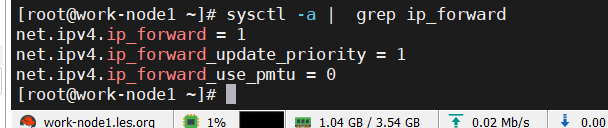

开启路由转发

安装http

#在RS1下
[root@localhost ~]# dnf install httpd
[root@localhost ~]# systemctl enable --now httpd
[root@localhost ~]# echo rs1 - 192.168.0.101 >/var/www/html/index.html
[root@localhost ~]# curl 192.168.0.101
RS1 - 192.168.0.101

#在RS2下
[root@localhost ~]# dnf install httpd
[root@localhost ~]# systemctl enable --now httpd
[root@localhost ~]# echo rs1 - 192.168.0.102 >/var/www/html/index.html
[root@localhost ~]# curl 192.168.0.102
RS2 - 192.168.0.102

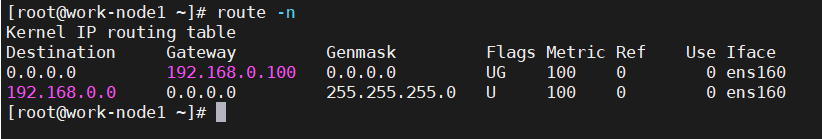

检测网关和防火墙

如果防火墙是开的，会导致实验出现问题（80端口访问不到等）所以省事情可以关掉防火墙（也可以在防火墙设置开通端口）

在LVS服务器上

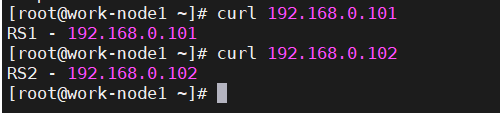

在LVS上对RS进行检测

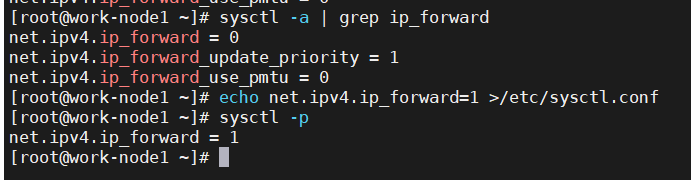

开启路由转发模式

[root@work-node1 ~]# echo net.ipv4.ip_forward=1 >/etc/sysctl.conf
[root@work-node1 ~]# sysctl -p
net.ipv4.ip_forward = 1

安装ipvsadm

[root@work-node1 ~]# dnf install  ipvsadm

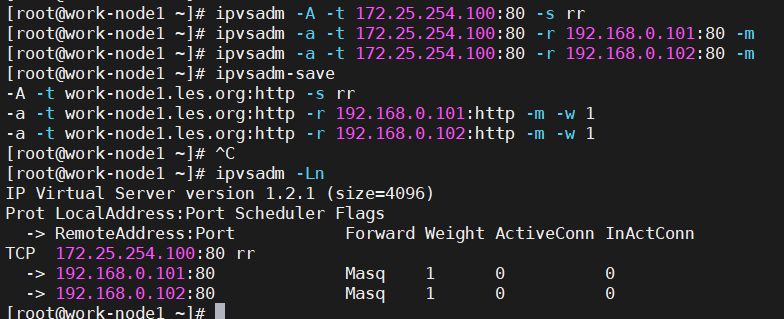

建立ipvsadm集群

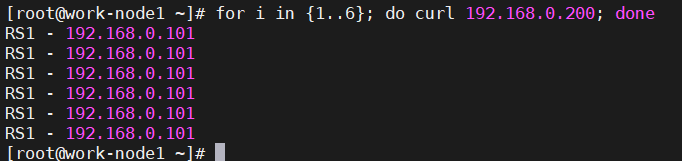

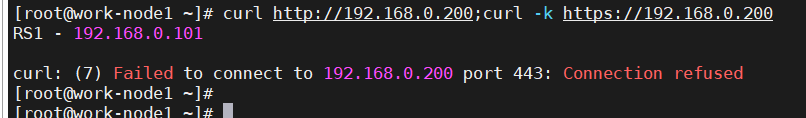

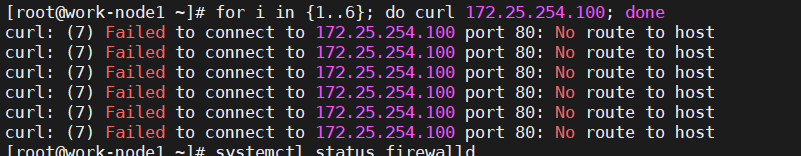

在客户机上测试

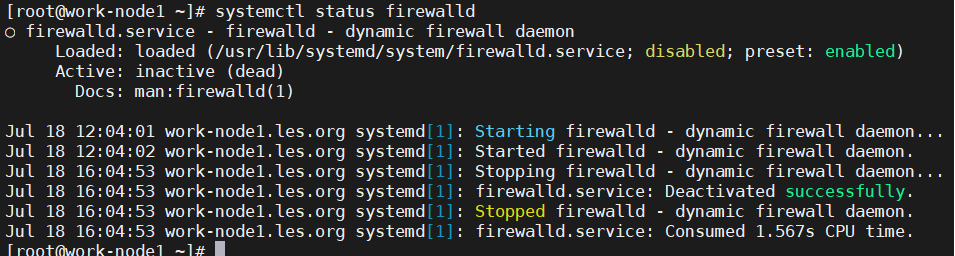

出现这个错误最终查出原因就是因为lvs调度服务器和客户机防火墙没关导致这种问题！！！所以一定记得关防火墙。

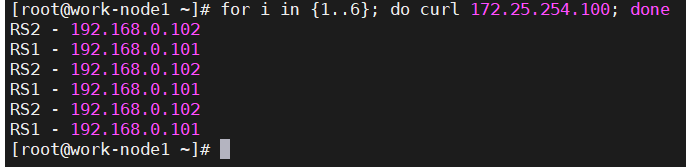

关后：

DR模式

Direct Routing，直接路由，LVS默认模式,应用最广泛,通过为请求报文重新封装一个MAC首部进行
转发，源MAC是DIP所在的接口的MAC，目标MAC是某挑选出的RS的RIP所在接口的MAC地址；源IP/PORT，以及目标IP/PORT均保持不变

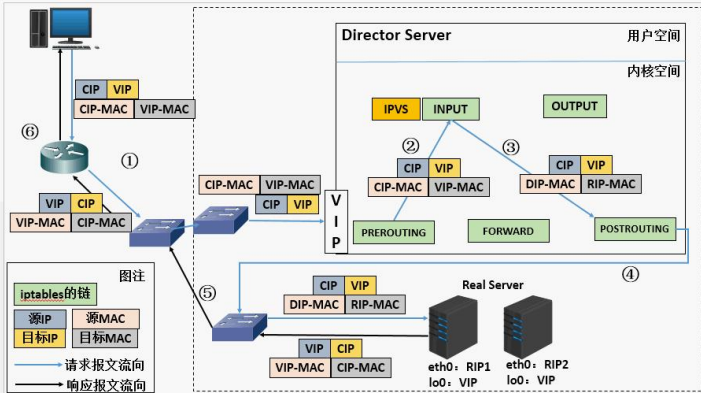

数据逻辑

1、客户端发送数据帧给vs调度主机帧中内容为客户端IP+客户端的MAC+VIP+VIP的MAC
2、VS调度主机接收到数据帧后把帧中的VIP的MAC该为RS1的MAC，此时帧中的数据为客户端IP+客户端的MAC+VIP+RS1的MAC
3、RS1得到2中的数据包做出响应回传数据包，数据包中的内容为VIP+RS1的MAC+客户端IP+客户端IP的MAC

特点：

1、Director和各RS都配置有VIP

2、确保前端路由器将目标IP为VIP的请求报文发往Director

3、在前端网关做静态绑定VIP和Director的MAC地址

DR实战

1、实验环境

主机名	ip	vip	角色
Client	172.25.254.111	-	客户端
router	192.168.0.100	172.25.254.100	路由器
lvs	192.168.0.200 GW 192.168.0.100	lo：192.168.0.100	调度器
RS1	192.268.0.101, GW 192.168.0.100	lo：192.168.0.100	web服务器1
RS2	192.168.0.102, GW 192.168.0.100	lo：192.168.0.100	web服务器2

DR中的配置中，router路由器跟nat配置里面的lvs调度服务器一样是双网卡，第二个仅主机；

lvs调度器是单网卡，仅主机

2、实验步骤

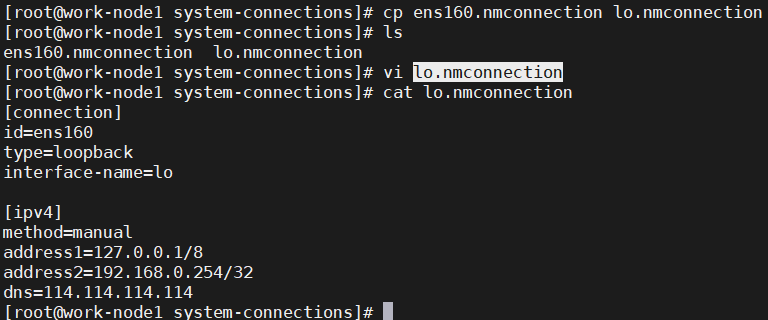

设置回环

RS1

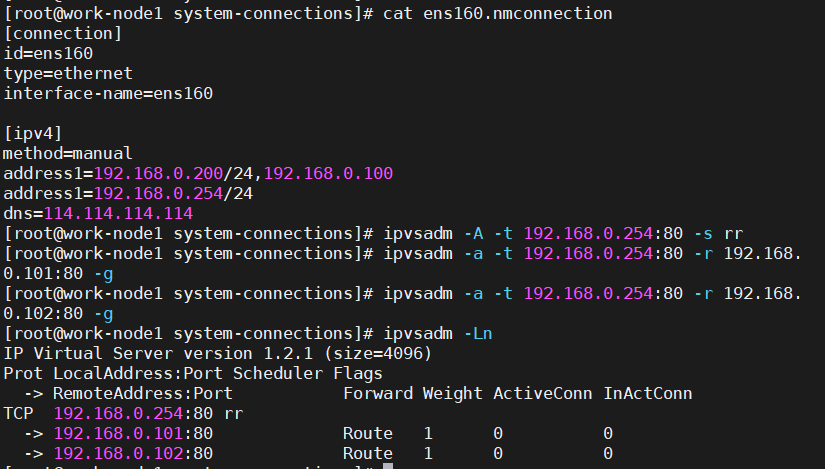

里面id=ens160错了；应该是id=lo

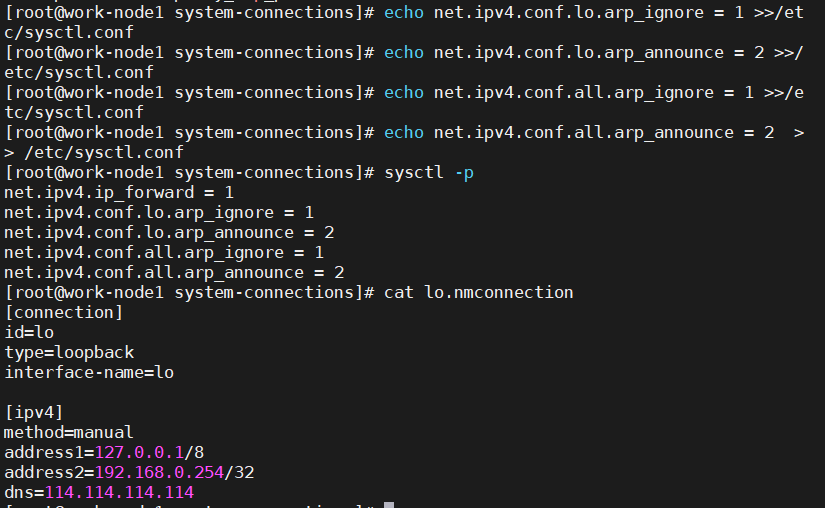

设定主机lo不对外响应

[root@work-node1 system-connections]# echo net.ipv4.conf.lo.arp_ignore = 1 >>/etc/sysctl.conf
[root@work-node1 system-connections]# echo net.ipv4.conf.lo.arp_announce = 2 >>/etc/sysctl.conf
[root@work-node1 system-connections]# echo net.ipv4.conf.all.arp_ignore = 1 >>/etc/sysctl.conf
[root@work-node1 system-connections]# echo net.ipv4.conf.all.arp_announce = 2  >> /etc/sysctl.conf
[root@work-node1 system-connections]# sysctl -p
net.ipv4.ip_forward = 1
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

RS2
