一、LVS的简介

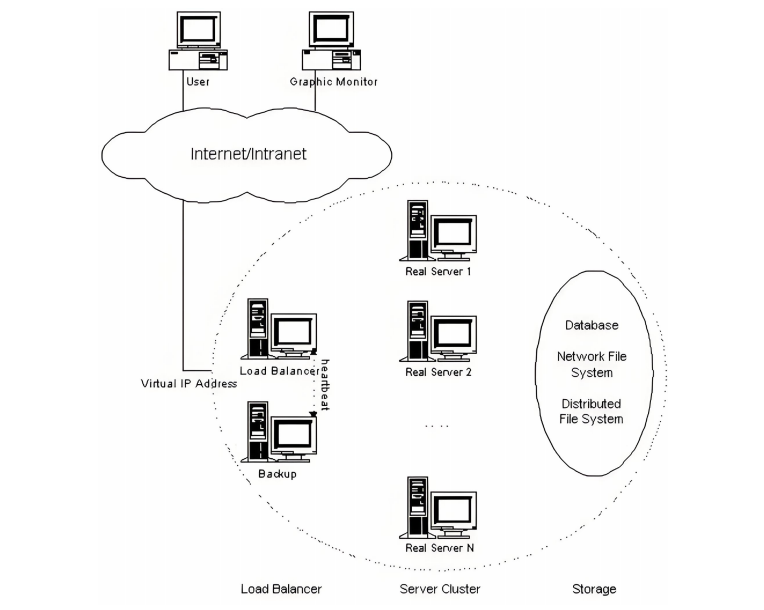

LVS：Linux Virtual Server，负载调度器，是一种基于Linux操作系统内核的高性能、高可用网络服务负载均衡解决方案。
LVS工作原理基于网络层（四层，传输层）的负载均衡技术，它通过内核级别的IP虚拟服务器 （IPVS）模块实现透明的流量分发。
四、LVS的调度算法
1、静态调度算法
RR：roundrobin 轮询 RS分别被调度，当RS配置有差别时不推荐。
WRR：Weighted RR，加权轮询根据RS的配置进行加权调度，性能差的RS被调度的次数少
SH：Source Hashing，实现session sticky，源IP地址hash；将来自于同一个IP地址的请求始终发往第一次挑中的RS，从而实现会话绑定。
DH：Destination Hashing；目标地址哈希，第一次轮询调度至RS，后续将发往同一个目标地址的请求始终转发至第一次挑中的RS，典型使用场景是正向代理缓存场景中的负载均衡，如：宽带运营商。
2、动态调度算法
LC：least connections（最少链接法）：主要根据RS当前的负载状态及调度算法进行调度 Overhead=value较小的RS会被调度。
WLC：Weighted LC（权重最少链接）： 适用于长连接应用Overhead（负载值） =activeconns（活动链接数） x 256+inactiveconns（非活动链接数）。
SED：Shortest Expection Delay：默认调度方法Overhead=(activeconns x 256+inactiveconns)/weight。
NQ：Never Queue，第一轮均匀分配，后续SED，初始连接高权重优先Overhead= (activeconns+1+inactiveconns) x 256/weight ，但是，当node1的权重为1，node2的权 重为10，经过运算前几次的调度都会被node2承接。
LBLC：Locality-Based LC，动态的DH算法，使用场景：根据负载状态实现正向代理。
LBLCR：LBLC with Replication，带复制功能的LBLC，解决LBLC负载不均衡问题，从负载重 的复制到负载轻的RS。
五、LVS的实战案例
1、LVS部署相关命令介绍
程序包：ipvsadm
Unit File: ipvsadm.service
主程序：/usr/sbin/ipvsadm
规则保存工具：/usr/sbin/ipvsadm-save
规则重载工具：/usr/sbin/ipvsadm-restore
配置文件：/etc/sysconfig/ipvsadm-config
ipvs调度规则文件：/etc/sysconfig/ipvsadm

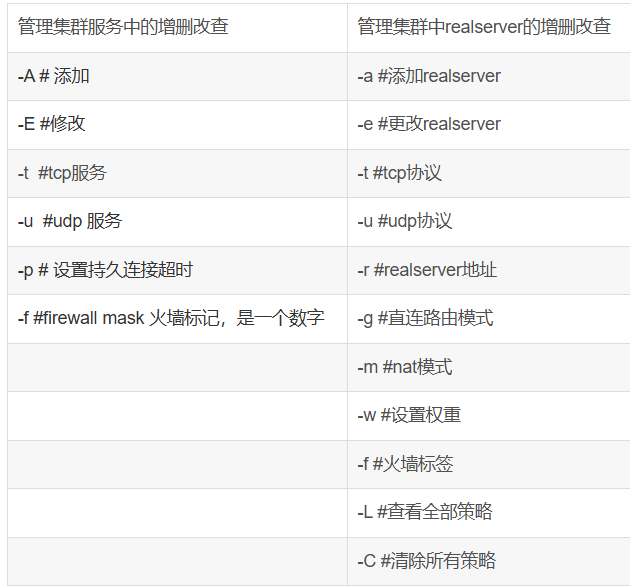

管理集群服务中的增删改查： ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]]
管理集群中realserver的增删改查：ipvsadm -a|e -t|u|f service-address -r realserver-address [- g|i|m] [-w weight]

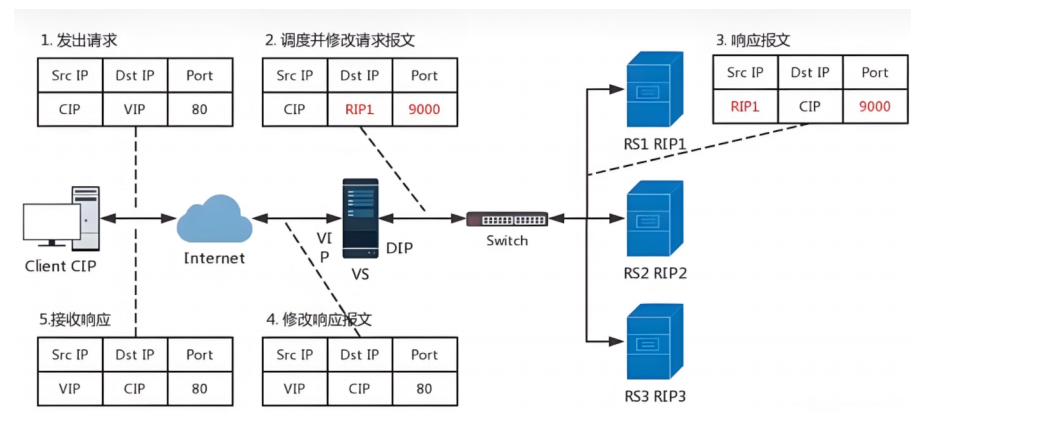

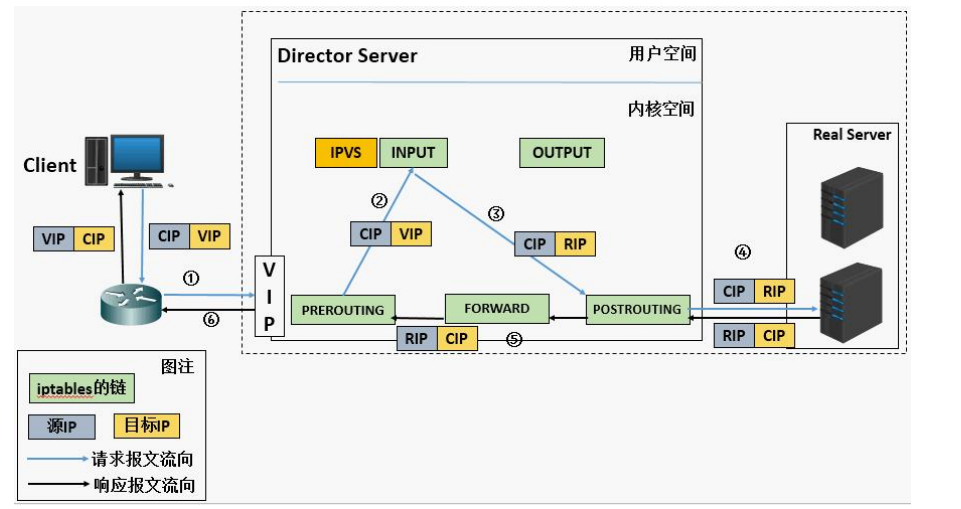

2、部署nat模式集群

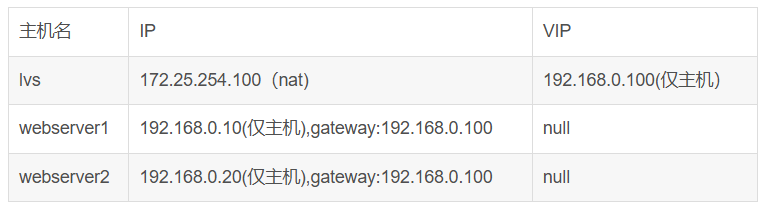

2.1.实验环境
2.2.实验内容

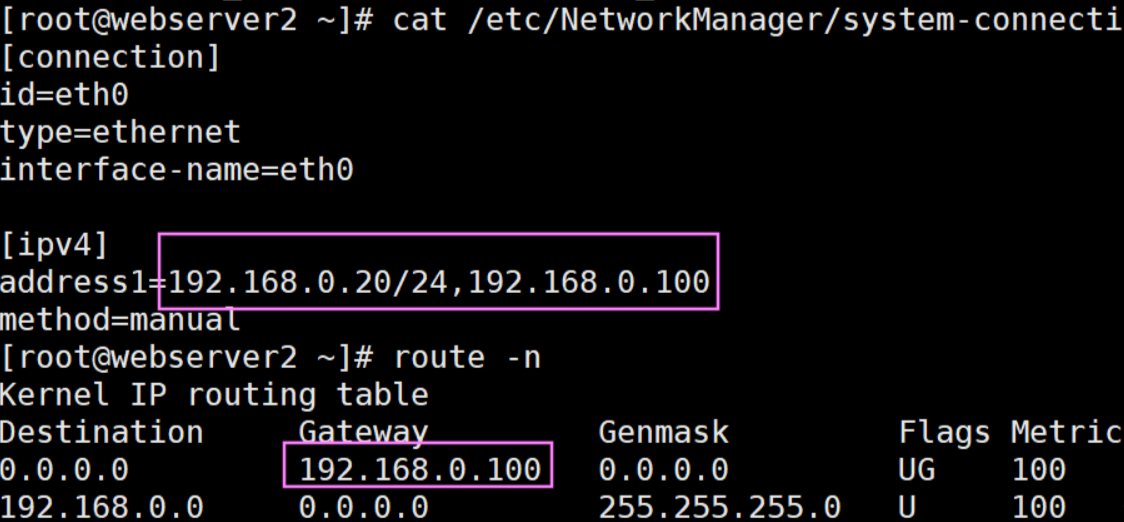

2.2.1设置vs、rs的ip
webserver1:
vim /etc/NetworkManager/system-connections/eth0.nmconnection
webserver2:
vim /etc/NetworkManager/system-connections/eth0.nmconnection
nmcli connection reload
nmcli connection up eth0

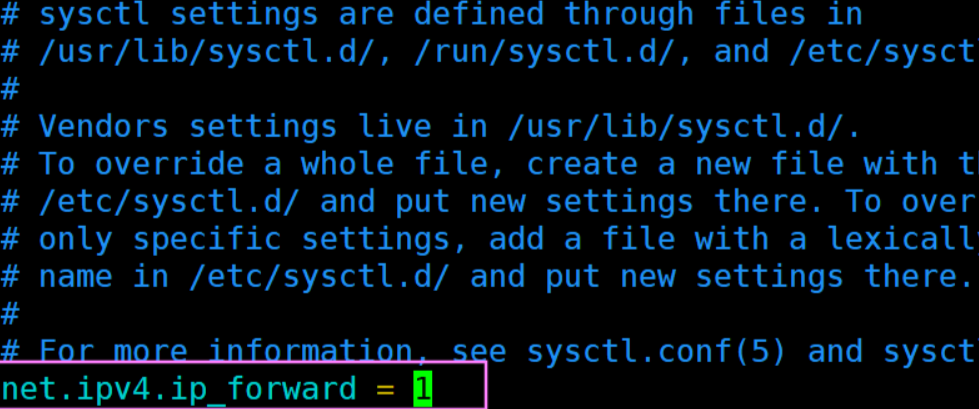

2.2.2在lvs中打开内核路由功能
vim /etc/sysctl.conf
sysctl -p
2.2.3在webserver安装apache
dnf install httpd -y #安装
echo webserver1-192.168.0.10 > /var/www/html/index.html #将不同内容写入网站首页
echo webserver2-192.168.0.20 > /var/www/html/index.html
2.2.4在lvs中加策略
安装ipvsadm：
dnf install ipvsadm -y

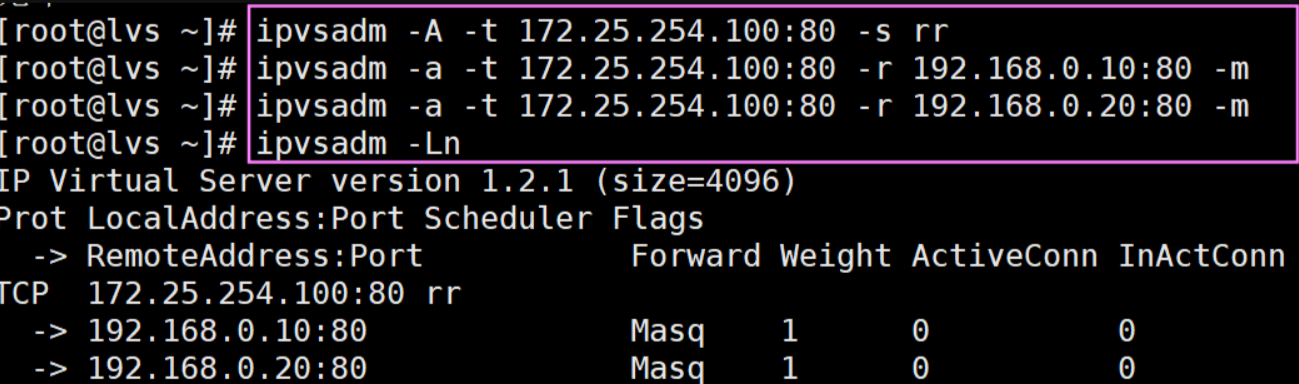

加策略：rr轮询策略
[root@lvs ~]# ipvsadm -A -t 172.25.254.100:80 -s rr
[root@lvs ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m
[root@lvs ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m
[root@lvs ~]# ipvsadm -Ln

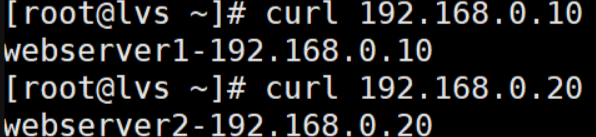

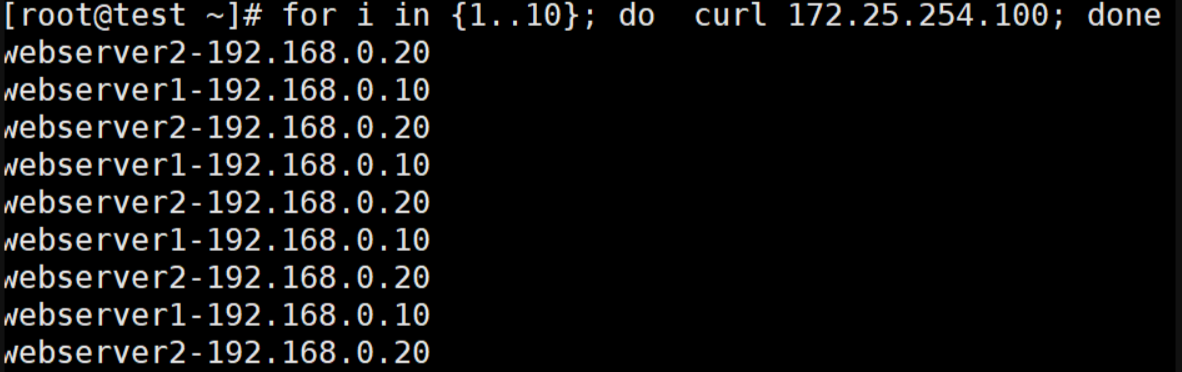

2.2.4检测

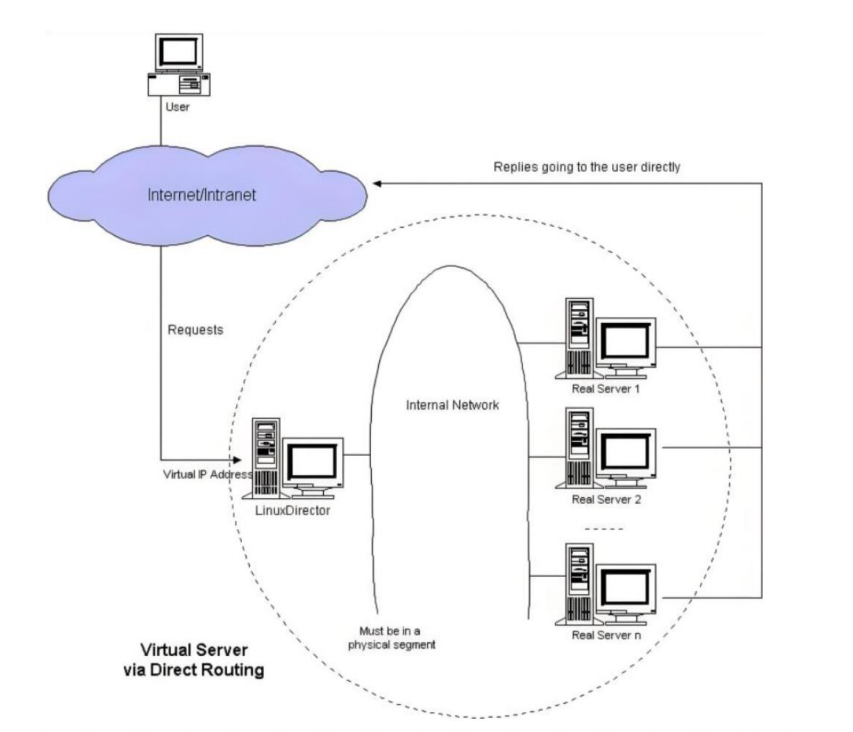

3、部署dr模式集群

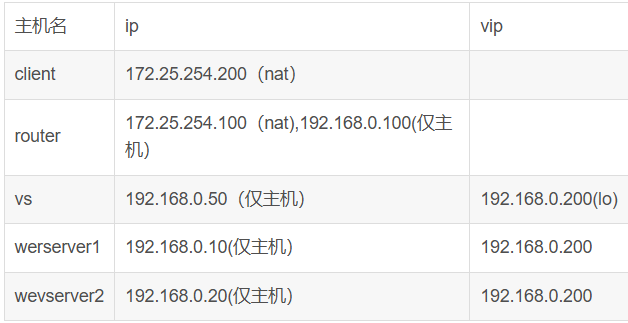

3.1实验环境
3.2实验内容
3.2.1配置IP
vim /etc/NetworkManager/system-connections/eth0.nmconnection
nmcli connection reload
nmcli connection up eth0

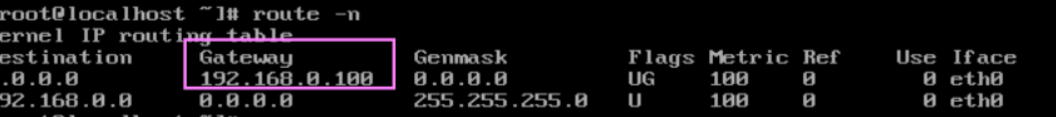

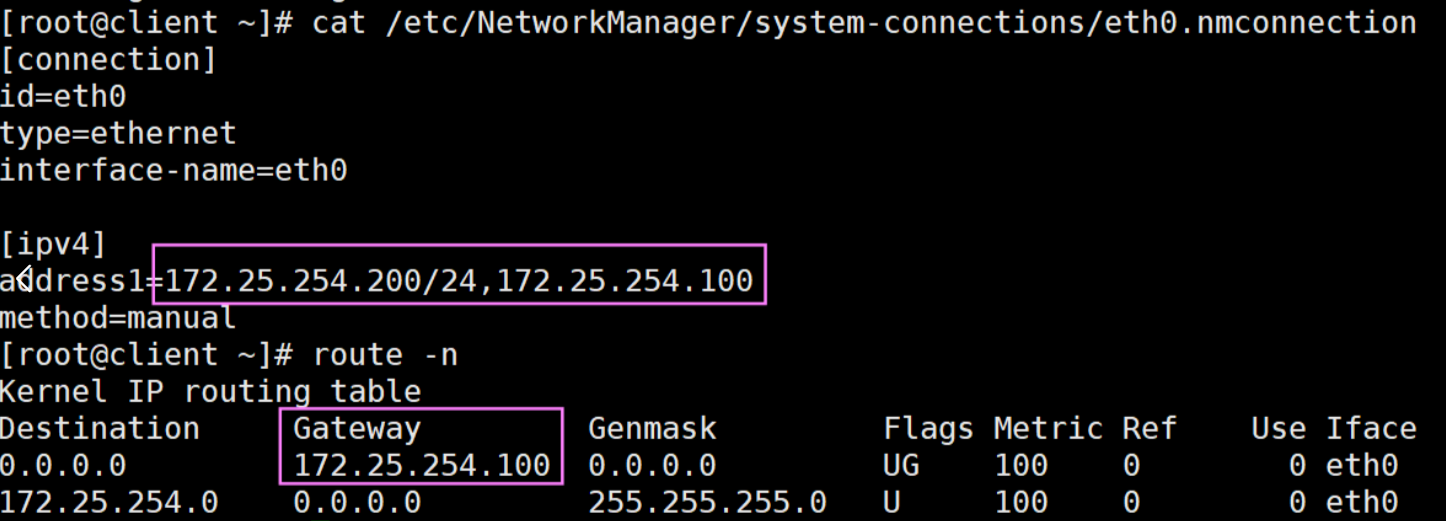

client:需要将网关设置为路由器router的ip：

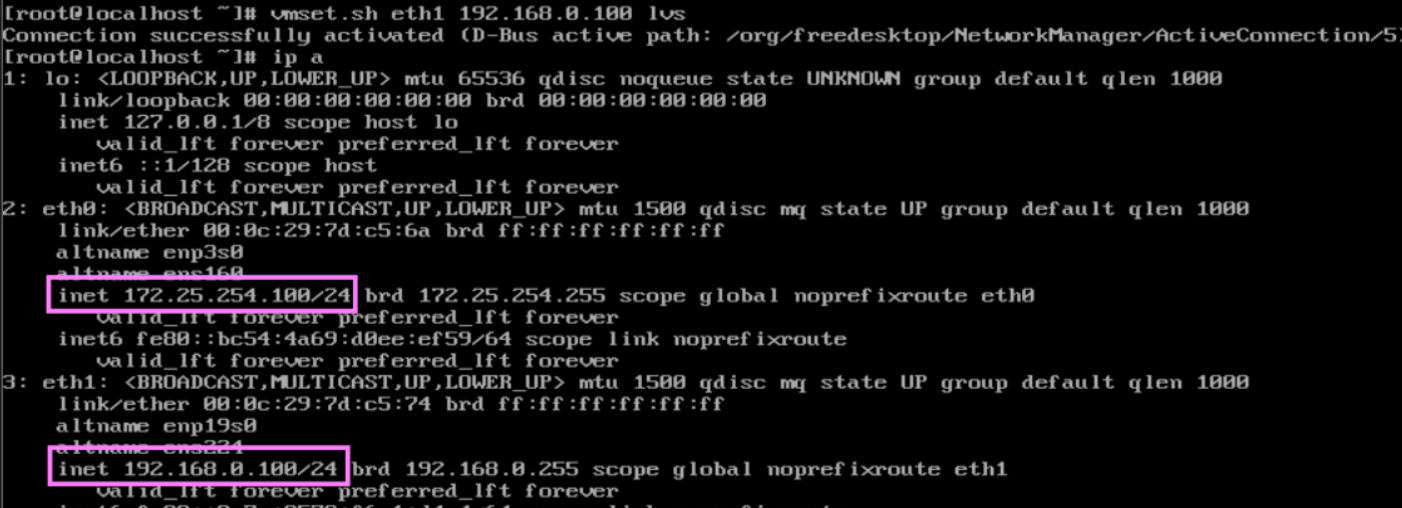

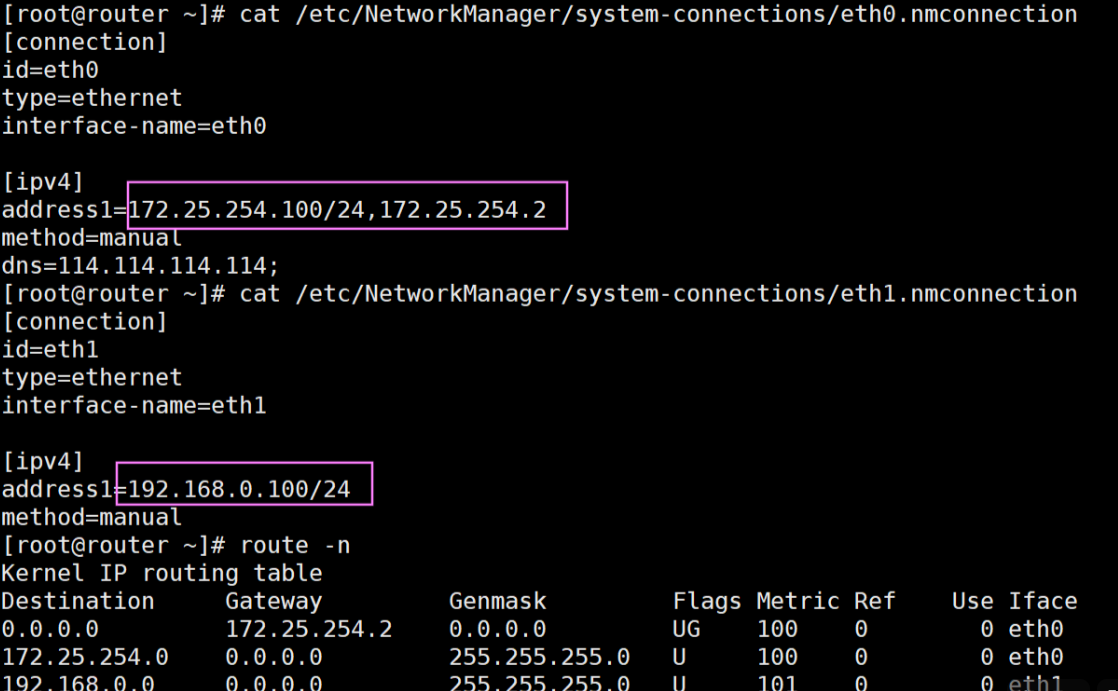

router:需要两个网卡，一个为nat模式，一个为仅主机模式：

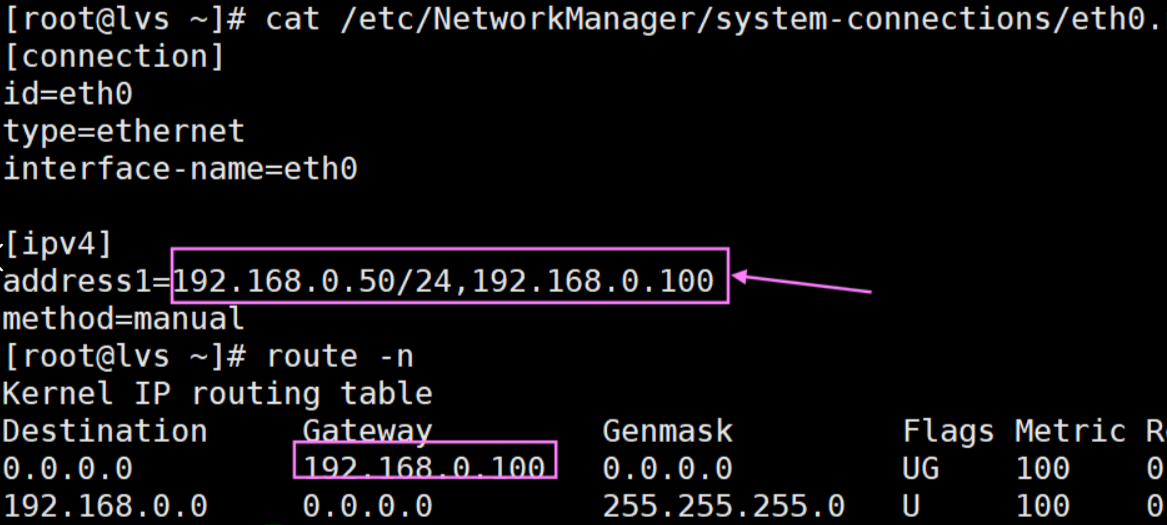

vs:网关同样设置为路由器router的ip:

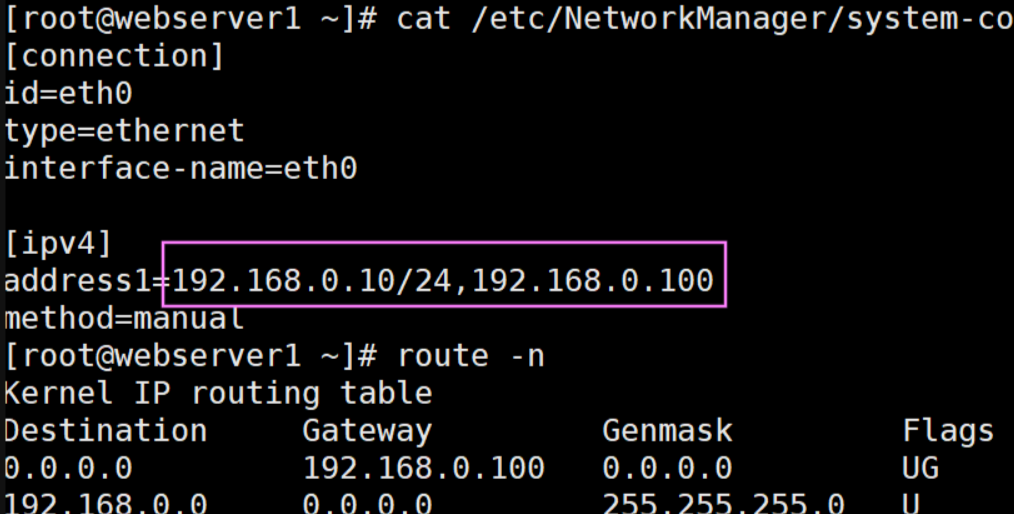

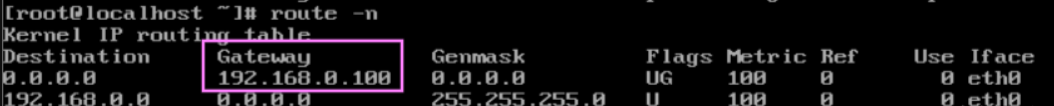

webserver1:网关同样设置为router的ip
webserver2:网关同样设置为router的ip
3.2.2添加vip
在vs、wevserver1、webserver2上lo上添加vip
使rs中的vip不对外生效
[root@webserver1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@webserver1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
[root@webserver1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@webserver1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
3.2.3在lvs中添加策略
策略算法为wrr:基于权重的轮询，分别设置webserver1的权重为1、webserver2为2。
[root@lvs ~]# ipvsadm -A -t 192.168.0.200:80 -s wrr
[root@lvs ~]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10:80 -g -w 1
[root@lvs ~]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20:80 -g -w 2

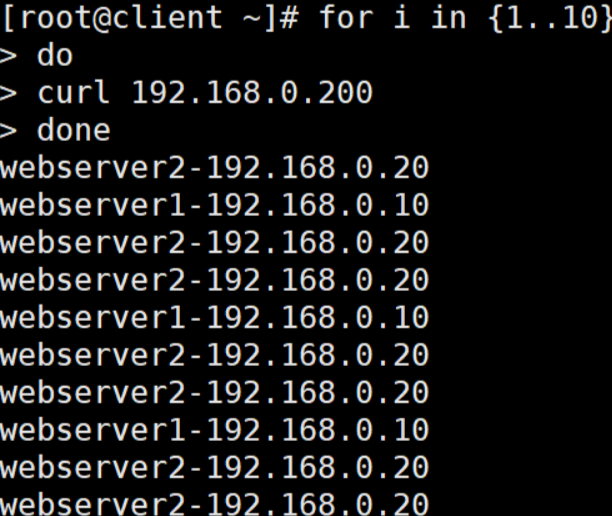

3.2.3在client中检测
4、防火墙标签解决轮询调度问题
4.1.轮询调度问题
以 http 和 https 为例，当我们在 RS 中同时开放 80 和 443 端口，那么默认控制是分开轮询的，这样我们就出现了一个轮询错乱的问题 ：当我第一次访问80 被轮询到 RS1 后下次访问 443 仍然可能会被轮询到 RS1 上。
#在lvs添加rr策略
[root@lvs ~]# ipvsadm -A -t 192.168.0.200:80 -s rr
[root@lvs ~]# ipvsadm -A -t 192.168.0.200:443 -s rr
[root@lvs ~]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20:80 -g
[root@lvs ~]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10:80 -g
[root@lvs ~]# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.10:443 -g
[root@lvs ~]# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.20:443 -g

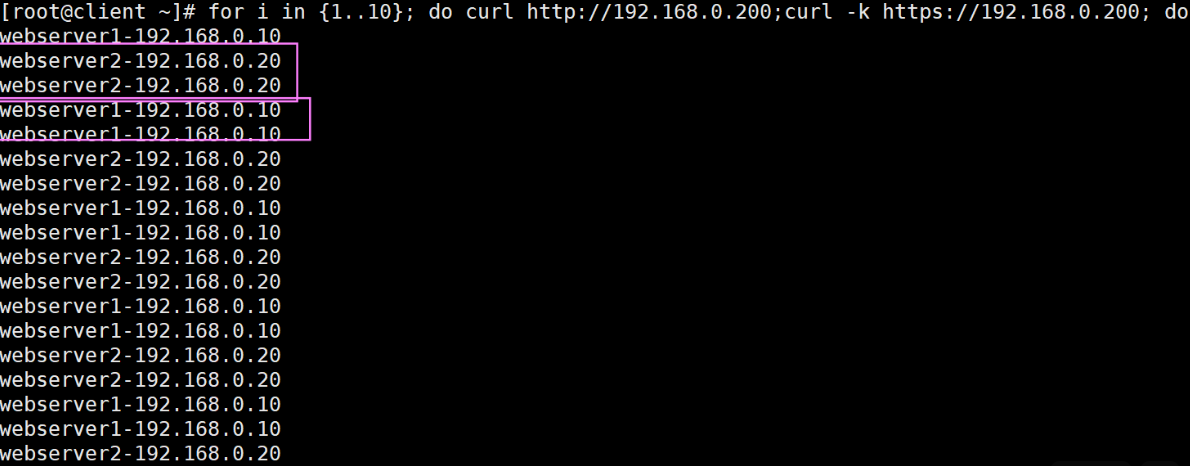

轮询错误：
4.2.解决轮询调度问题
4.2.1安装mod_ssl模块，让rs支持https
yum install mod_ssl -y
4.2.2.在lvs主机中为端口做标记
iptables -t mangle -A PREROUTING -d 192.168.0.200 -p tcp -m multiport --dports 80,443 -j MARK --set-mark 6666
4.2.3.在lvs中添加策略
[root@lvs ~]# ipvsadm -C
[root@lvs ~]# ipvsadm -A -f 6666 -s rr
[root@lvs ~]# ipvsadm -a -f 6666 -r 192.168.0.10 -g
[root@lvs ~]# ipvsadm -a -f 6666 -r 192.168.0.20 -g

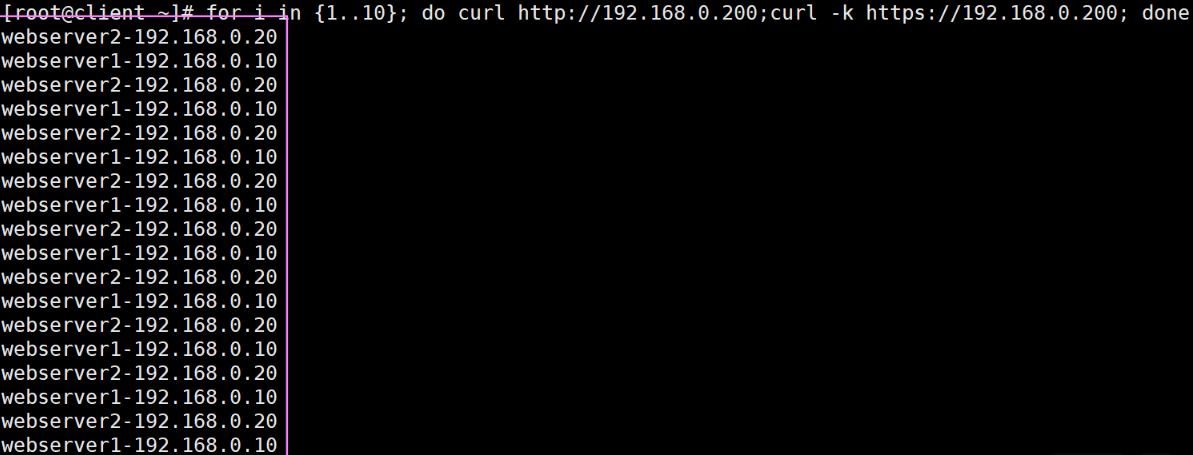

4.2.4在client中检测
