【esp32s3】GPIO 寄存器 开发解析

从类51 / 类stm32 单片机过渡到 esp，总会有点惯性思维，寄存器在哪？我要怎么操作寄存器，手册怎么没有配置过程的指导。数据手册的寄存器排版还写得那么难看！！！

一、库函数测试

1.1. 代码

• 创建组件，生成简单的库函数调用例子：
• 运行后用电表测试，GPIO_NUM_4 有正常的电平转换

#include <stdio.h>
#include "gpio_reg_test.h"

#include "esp_log.h"
#include "driver/gpio.h" // 需要添加依赖 PRIV_REQUIRES driver
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"

static const char *TAG = "gpio_reg_test.c";

// 配置参数
#define BLINK_GPIO GPIO_NUM_4 // 使用GPIO4作为示例（可根据需要修改）
#define BLINK_DELAY_MS (5*1000)    // 闪烁间隔(毫秒)

// 测试 gpio 寄存器 函数
void gpio_reg_test_fun(void)
{
    // GPIO配置结构体
    gpio_config_t io_conf = {
        .pin_bit_mask = (1ULL << BLINK_GPIO),  // 选择GPIO
        .mode = GPIO_MODE_OUTPUT,              // 输出模式
        .pull_up_en = GPIO_PULLUP_DISABLE,     // 不上拉
        .pull_down_en = GPIO_PULLDOWN_DISABLE, // 不下拉
        .intr_type = GPIO_INTR_DISABLE         // 禁用中断
    };

    // 初始化GPIO
    ESP_ERROR_CHECK(gpio_config(&io_conf));

    // 主循环
    while (1)
    {
        // 调用库函数 设置高电平
        ESP_ERROR_CHECK(gpio_set_level(BLINK_GPIO, 1));
        ESP_LOGI(TAG, "GPIO%d set HIGH", BLINK_GPIO);
        vTaskDelay(pdMS_TO_TICKS(BLINK_DELAY_MS));

        // 调用库函数 设置低电平
        ESP_ERROR_CHECK(gpio_set_level(BLINK_GPIO, 0));
        ESP_LOGI(TAG, "GPIO%d set LOW", BLINK_GPIO);
        vTaskDelay(pdMS_TO_TICKS(BLINK_DELAY_MS));
    }
}

• 教训：函数名字不可以和组件名字相同，会导致 main.c 导入头文件失败，一直找不到文件！！！

// * 确保头文件内容在单个编译单元内仅被展开一次（类似 #ifndef + #define + #endif 组合）
//#pragma one
#ifndef _GPIO_REG_TEST_H_
#define _GPIO_REG_TEST_H_

// 测试 gpio 寄存器 函数
extern void gpio_reg_test_fun(void); // ! 教训：函数名字不可以和组件名字相同，会导致 main.c 导入头文件失败，一直找不到文件！！！

#endif /* _GPIO_REG_TEST_H_ */

1.2. 解析

1.2.1. esp_driver_gpio

• gpio的初始化过程大体和stm32的类似，使用结构体配置，然后传入结构体参数，然后调用一个设置高低电平的函数。

    // 初始化GPIO
    ESP_ERROR_CHECK(gpio_config(&io_conf));

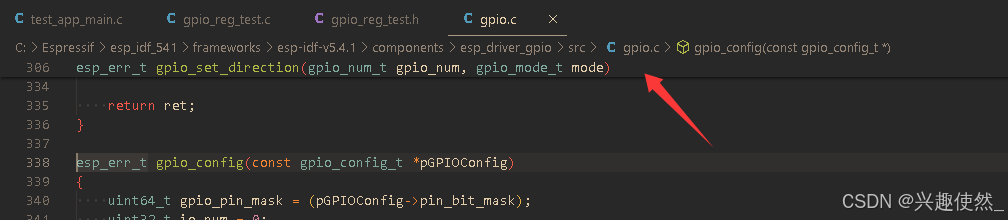

• 按住 Ctrl 后鼠标左键点击函数名，跳转到原型查看：可以看到 gpio_config 函数是属于 esp_driver_gpio 组件的内容。
  • 可以看到里面是逐一判断结构体的取值，选择调用进一步不同的函数：
    • 如果是 类stm32 的芯片，这时一般就已经是寄存器操作了，gpio这种简单配置不会嵌套太多层。

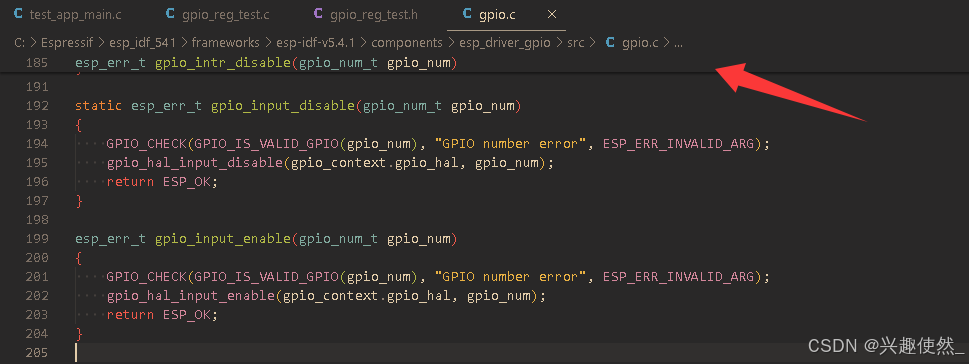

• 进一步到每一个结构体配置项查看，比如 gpio_input_enable / gpio_input_disable 配置输入开关：
  • 可以看到这些配置的api还是属于 esp_driver_gpio 组件的内容：
  • 它们内部调用了 hal 库的内容，hal 在开发 类stm32 时经常看到。我把它理解为是一个二次打包的库，有点类似逐飞为不同开发板写同一套api的做法，方便调用移植。

1.2.2. HAL

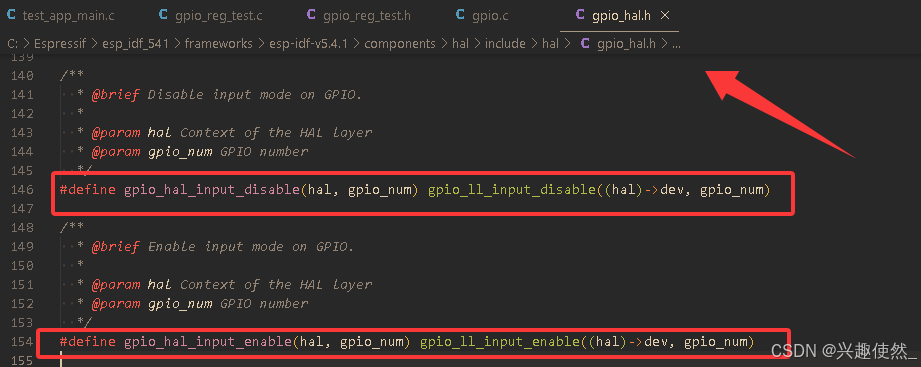

• 再进一步，点击进入查看，会看到，跳转到组件 hal 中：
  • 然后这个函数其实是宏定义，链接到了 ll 库，ll 在开发 类stm32 时也经常看到，就是官方给的出厂驱动库，好像叫 dll ？

1.2.3. LL

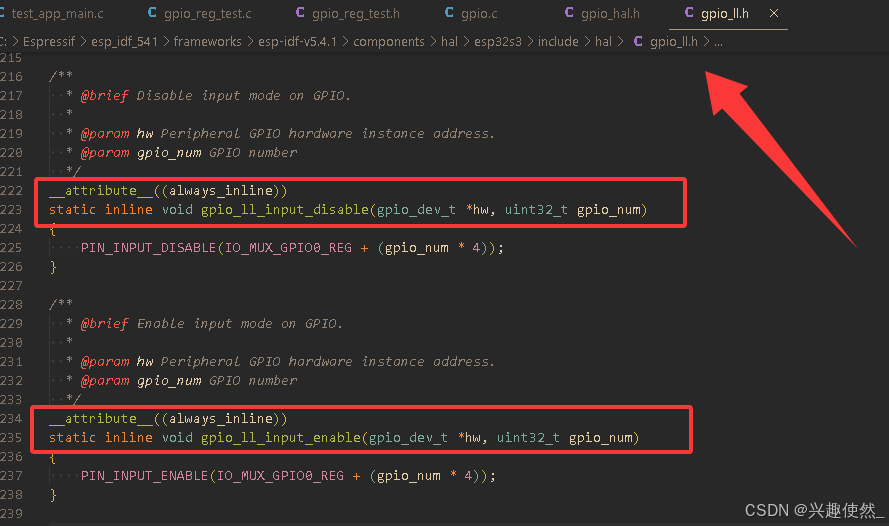

• 再进一步，点进去查看，看到跳转到了 hal 库的 esp32s3 类别中的 头文件 中：
  • 注意到函数前面加了 __attribute__((always_inline)) 和 static inline，
  • 这些函数是被定义在头文件中的。

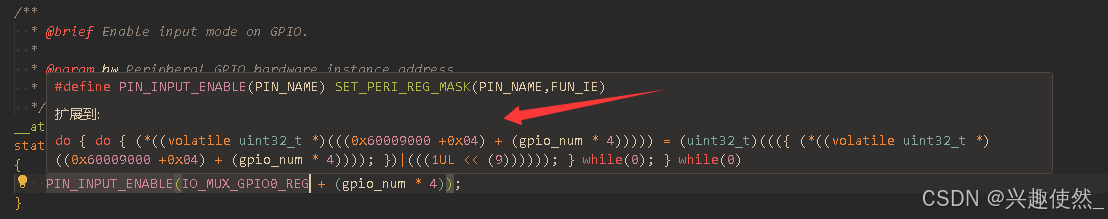

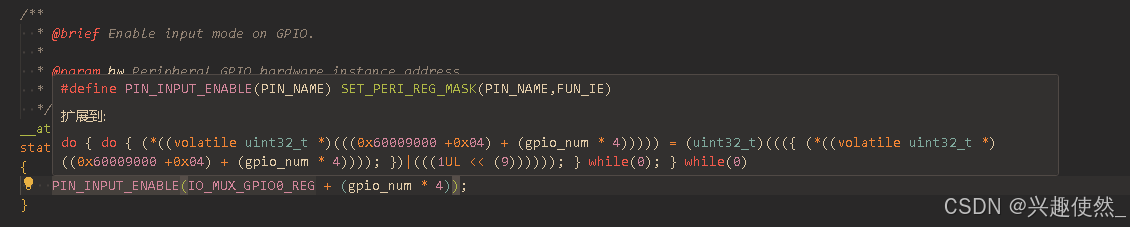

• 鼠标悬空看到扩展内容：这条宏定义最后会被解析成寄存器的地址，然后直接赋值。
• 这就是我们熟悉的寄存器操作了！！！

1.2.4. SOC

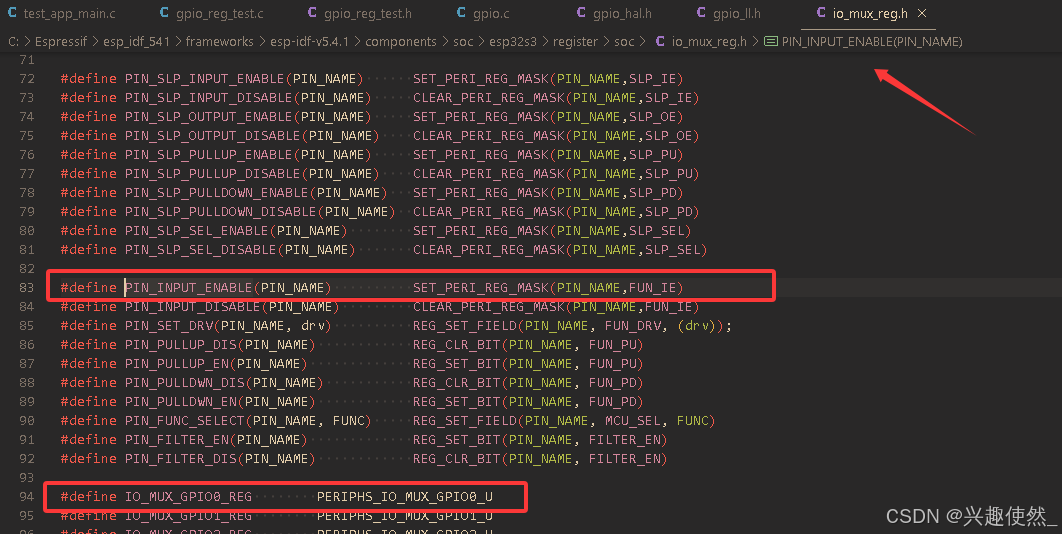

• 再进一步查看，这个宏定义是位于组件 soc 的 esp32s3 的类别下。
• 这里面定义了对于单片机类型的寄存器起始地址和偏移地址。

1.2.5. REG 数据手册

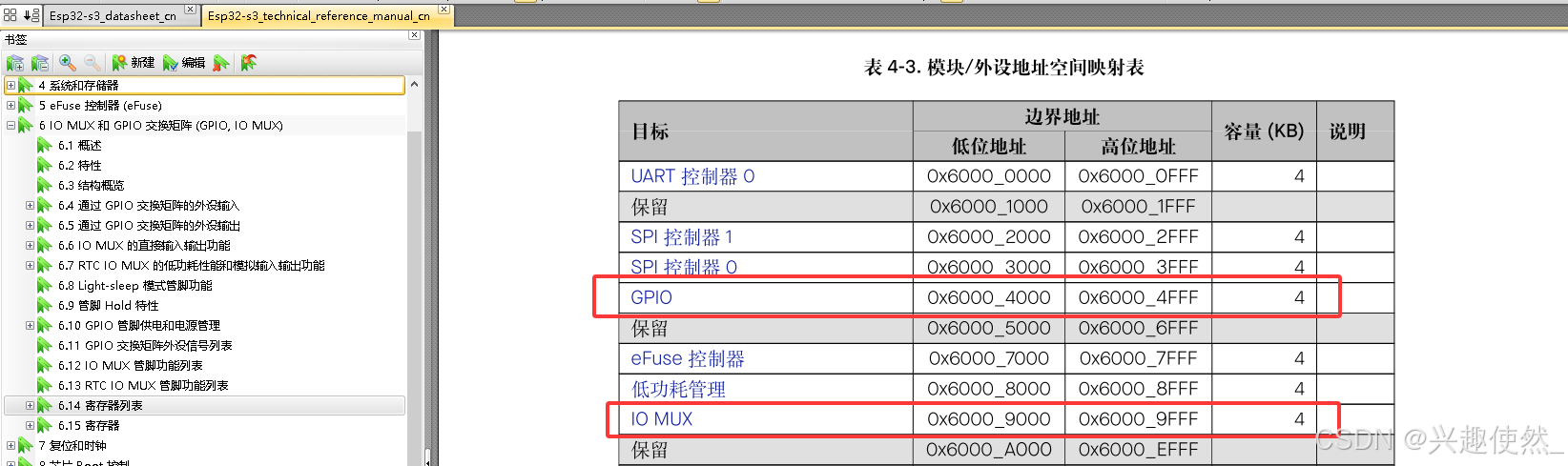

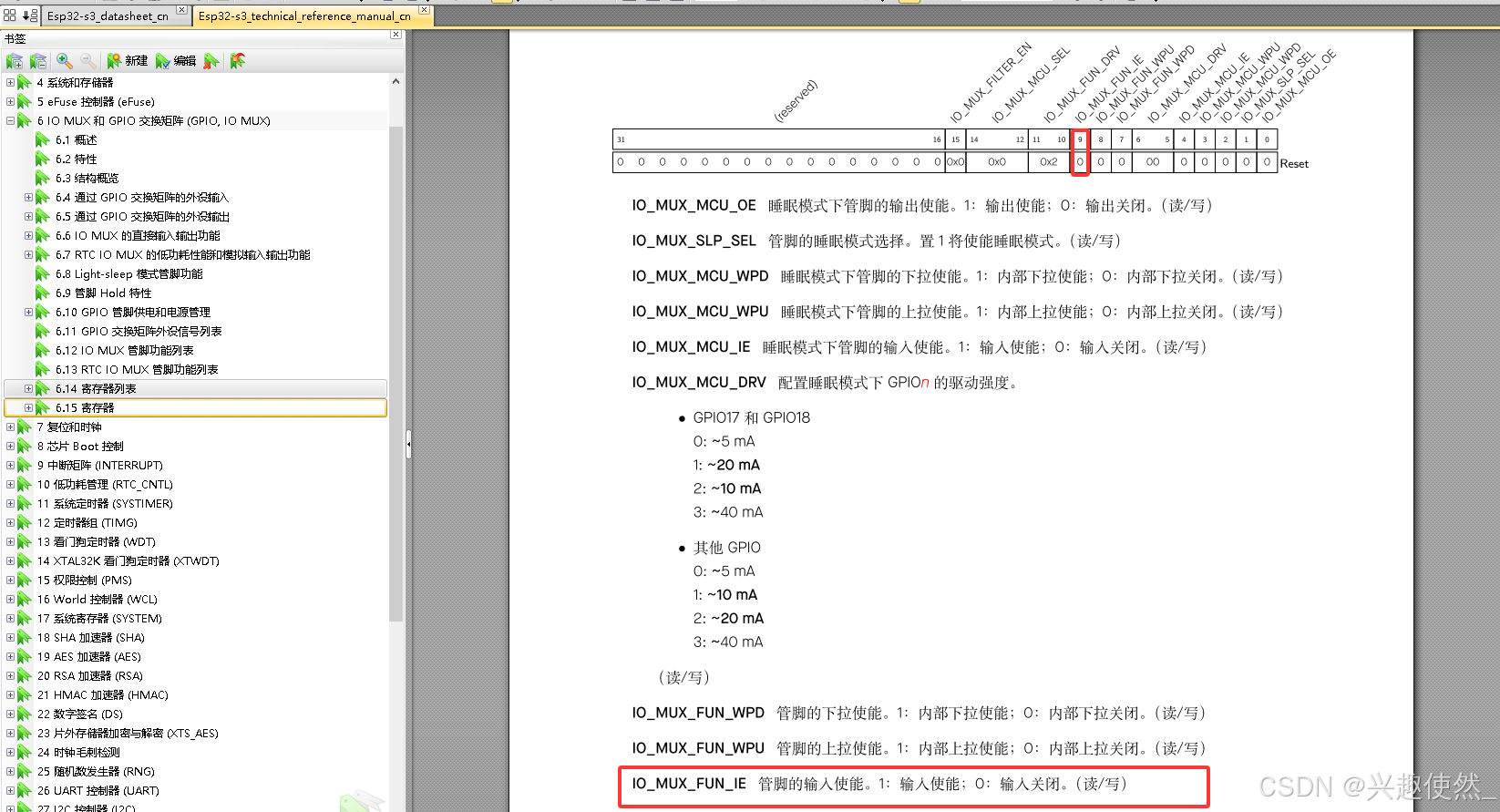

• 打开数据手册查看基础地址，IO MUX 是 0x6000_9000，

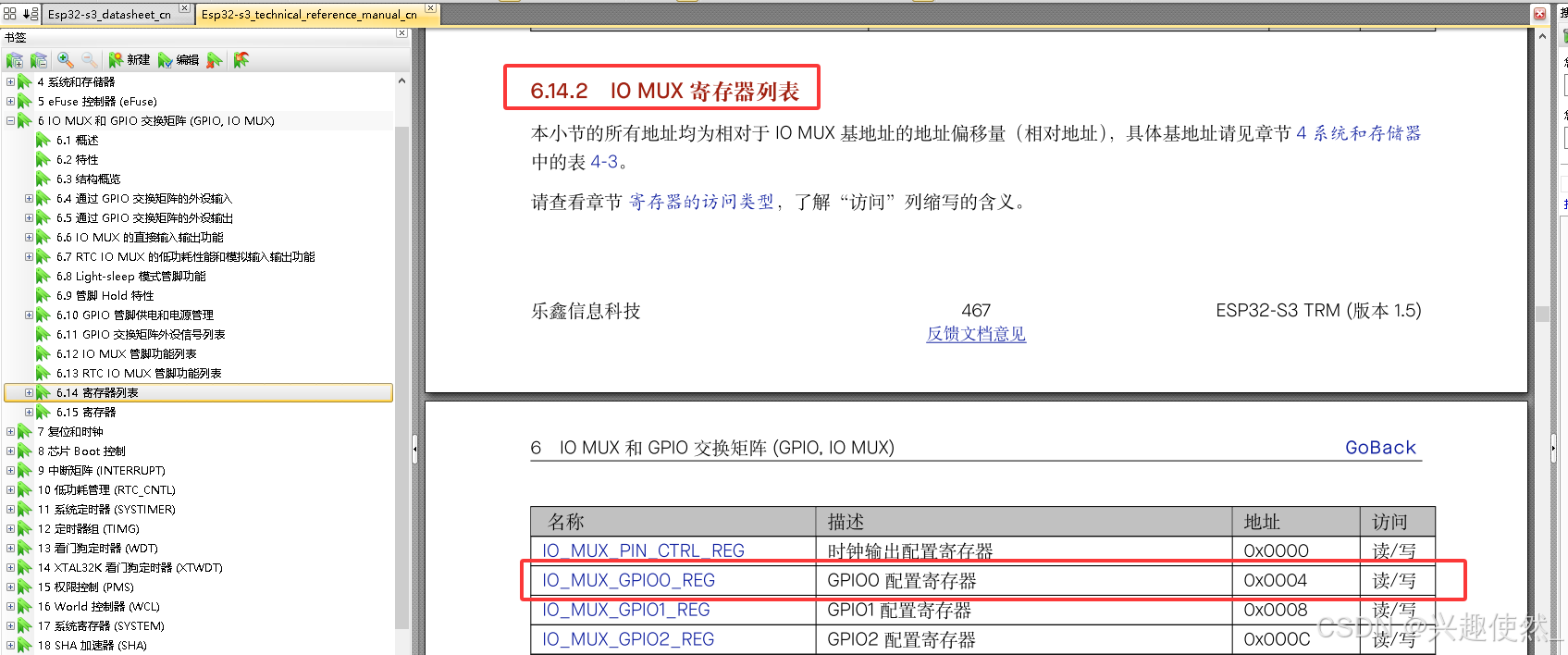

• GPIO 配置寄存器 的偏移地址是 0x0004 ， 且这个寄存器的占位大小是 32位 = 4字节 = 0x4 倍数偏移

• 其中输入开关控制位 IO_MUX_FUN_IE 处于第9位 1 << 9

• 再回过头看看宏定义的扩展内容：完全符合
  • 外设基地址 -> 寄存器偏移地址 -> 赋值 -> 先取值再求或运算 -> 对应位数置1

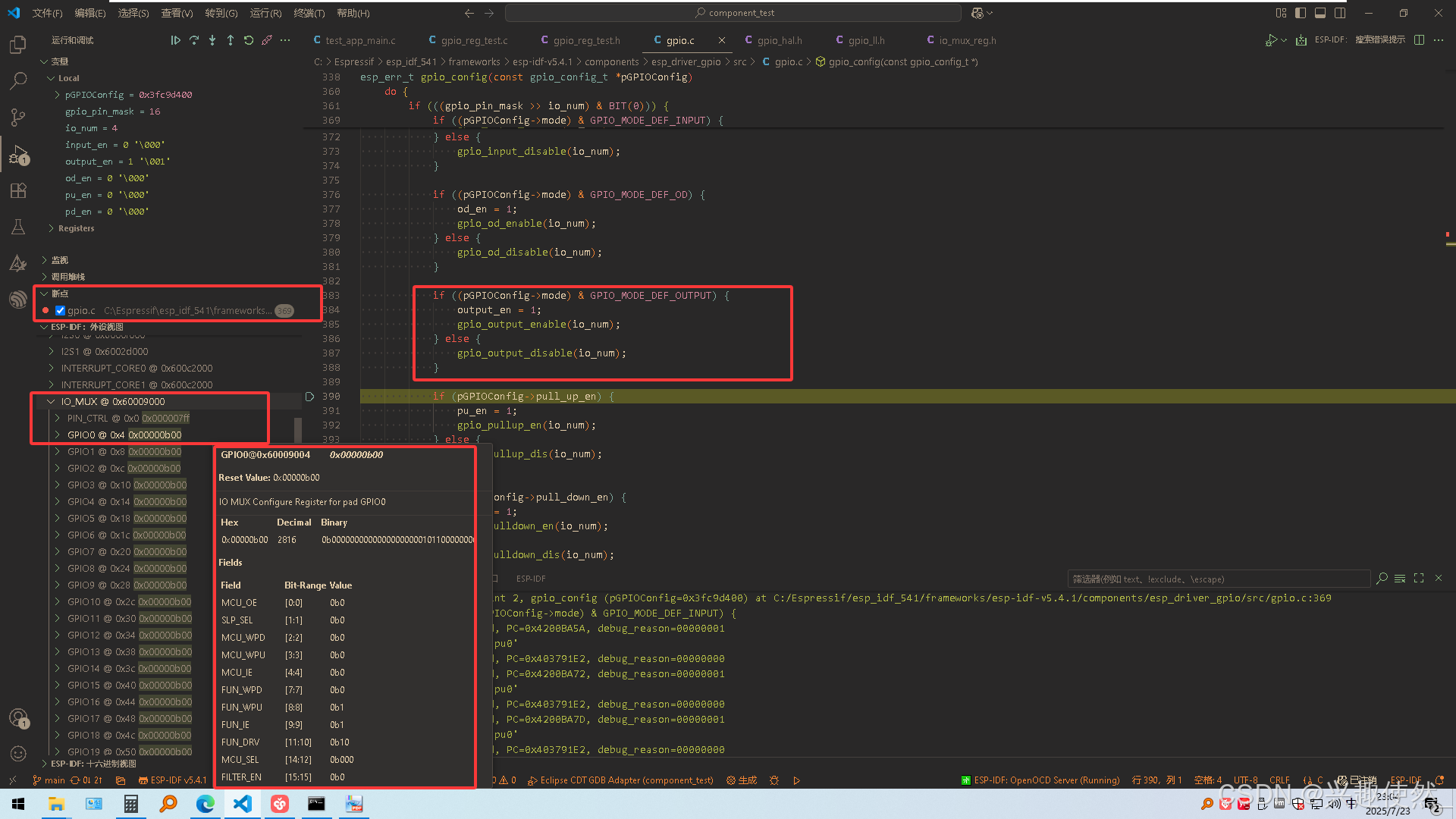

• 在线调试能看到实时结果，卡好断点单步运行，看外设寄存器值变化：
  • 自行查看不同外设不同变化，下面只是一个示意：

二、寄存器测试

• 上面已经使用库函数完成了gpio的电平切换，使用上面的方法逐一查看，实际调用的寄存器地址和位数，然后使用寄存器操作实现切换：

static uint32_t * const GPIO_OUT_W1TS_REG = (uint32_t *)(0x60004000 + 0x0008); // GPIO0 ~ 31 输出置位寄存器
static uint32_t * const GPIO_OUT_W1TC_REG = (uint32_t *)(0x60004000 + 0x000C); // GPIO0 ~ 31 输出清零寄存器

/* 省略不需要更改的地方 */

// 调用寄存器 设置高电平
GPIO_OUT_W1TS_REG[0] |= (1 << BLINK_GPIO);
ESP_LOGI(TAG, "GPIO%d set HIGH", BLINK_GPIO);
vTaskDelay(pdMS_TO_TICKS(BLINK_DELAY_MS));

// 调用寄存器 设置低电平
GPIO_OUT_W1TC_REG[0] |= (1 << BLINK_GPIO);
ESP_LOGI(TAG, "GPIO%d set LOW", BLINK_GPIO);
vTaskDelay(pdMS_TO_TICKS(BLINK_DELAY_MS));

• 实测和库函数调用是一样的效果， 这样操作就没有移植性，不过可以用来测试模拟spi/iic，方便验证模块功能。也是一种思路。

三、API 指南 - 硬件抽象

官方介绍：硬件抽象
以下原封不动截取部分内容：

• ESP-IDF 提供了一组用于硬件抽象的 API，支持以不同抽象级别控制外设，相比仅使用 ESP-IDF 驱动程序与硬件进行交互，使用更加灵活。ESP-IDF 硬件抽象适用于编写高性能裸机驱动程序，或尝试将 ESP 芯片移植到另一个平台。

3.1. 架构

• ESP-IDF 的硬件抽象由以下层级各组成，从接近硬件的低层级抽象，到远离硬件的高层级抽象。

  • 低级层 (LL)
  • 硬件抽象层 (HAL)
  • 驱动层 (esp_driver_gpio)

• LL 层和 HAL 完全包含在 hal 组件中，每一层都依赖于其下方的层级，即驱动层依赖于 HAL 层，HAL 层依赖于 LL 层，LL 层依赖于寄存器头文件。

3.2. LL 层（低级层）

• LL 层主要目的是将寄存器字段访问抽象为更容易理解的函数。LL 函数本质是将各种输入/输出参数转换为外设寄存器的寄存器字段，并以获取/设置函数的形式呈现。所有必要的位移、掩码、偏移和寄存器字段的字节顺序都应由 LL 函数处理。
• 所有 LL 函数均定义为 static inline，因此，由于编译器优化而调用这些函数时，开销最小。这些函数不保证由编译器内联，因此在禁用缓存时（例如从 IRAM ISR 上下文调用）调用的任何 LL 函数都应标记为 __attribute__((always_inline))。

3.3. HAL（硬件抽象层）

• HAL 将外设的操作过程建模成一组通用步骤，其中每个步骤都有一个相关联的函数。对于每个步骤，HAL 隐藏（抽象）了外设寄存器的实现细节（即需要设置/读取的寄存器）。通过将外设操作过程建模为一组功能步骤，HAL 可以抽象化（即透明处理）不同目标或芯片版本间的微小硬件实现差异。换句话说，特定外设的 HAL API 在多个目标/芯片版本之间基本保持相同。

• HAL 函数不应包含任何操作系统原语，如队列、信号量、互斥锁等。所有同步/并发操作应在更高层次（如驱动程序）处理。

3.4. 总结

• 官方手册里明确规范了不同层的函数名与参数名的习惯定义，方便一眼知道作用，增加可读性。
• 层层嵌套是为了移植性，编译时自动根据选择芯片切换不同的LL层，HAL及其以上组件是共用的。
• api的调用需要自行确保不冲突，使用rtos的互斥或信号量等保护。
