Android15或AndroidU广播的发送流程

摘要

1.发送广播（App喊话）

App喊话：你的App调用ContextImpl.sendBroadcast()，就像对着全校喊：“注意！有消息！”。

交给校长（AMS）：消息通过Binder（类似对讲机）传给系统服务ActivityManagerService（AMS），校长负责管理全校广播。

2. 广播排队（校长整理消息）

分类处理：AMS检查广播类型（普通/有序）和权限，把广播塞进队列（BroadcastQueue）。

冷启动 vs 热启动：

冷启动：如果接收App没运行，校长先叫醒它（通过Zygote fork新进程，类似开学点名）。

热启动：如果App已经在后台，直接发消息。

3. 派送广播（班长传话）

找班长（ActivityThread）：系统找到目标App的“班长”（主线程），让它通知具体的“同学”（BroadcastReceiver）。

主线程处理：班长通过ReceiverDispatcher把广播包装成Runnable，扔到主线程的“作业本”（消息队列）里，避免卡顿。

4. 接收广播（同学听讲）

执行onReceive()：主线程执行BroadcastReceiver.onReceive()，就像同学听到广播后做作业。但作业不能拖堂（超过10秒会ANR）。

收尾：处理完通知校长（AMS），如果是有序广播还会告诉下一个同学

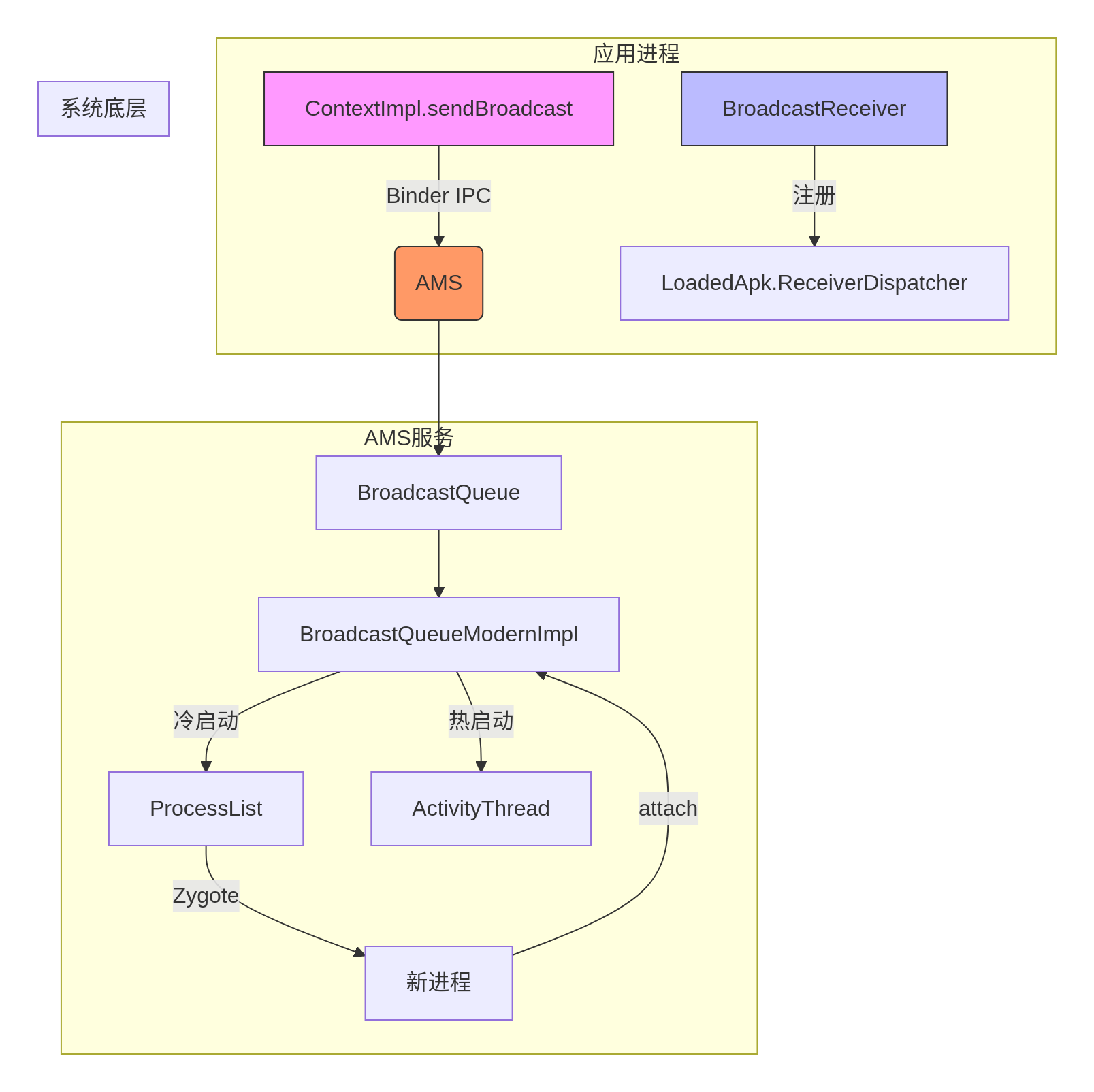

广播发送的架构图

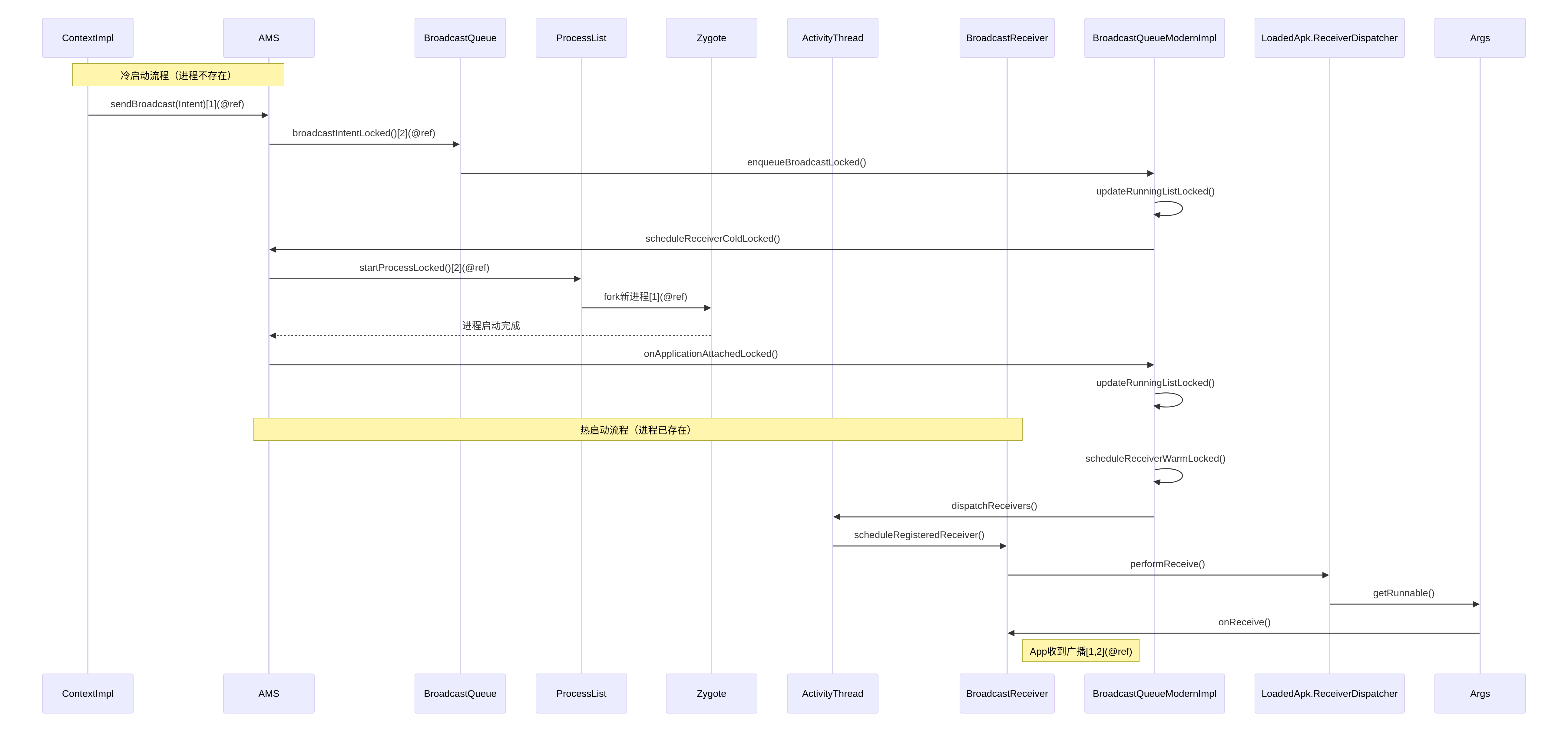

广播发送到接收的堆栈和时序图

ContextImpl. sendBroadcast(Intent intent)->ActivityManagerService.broadcastIntentWithFeature()→ActivityManagerService.broadcastIntentWithFeature()->ActivityManagerService.broadcastIntentLocked()→→ActivityManagerService.broadcastIntentLocked()->ActivityManagerService.broadcastIntentLockedTraced()→→→ActivityManagerService.broadcastIntentLockedTraced()->BroadcastQueue.enqueueBroadcastLocked()→→→→BroadcastQueue.enqueueBroadcastLocked()->BroadcastQueueModernImpl.enqueueBroadcastLocked()→→→→→BroadcastQueueModernImpl.enqueueBroadcastLocked()->BroadcastQueueModernImpl.updateRunningListLocked()→→→→→→BroadcastQueueModernImpl.scheduleReceiverColdLocked()->BroadcastQueueModernImpl.scheduleReceiverColdLocked() 冷启动后发广播→→→→→→→BroadcastQueueModernImpl.scheduleReceiverColdLocked()->ActivityManagerService.startProcessLocked()→→→→→→→→ActivityManagerService.startProcessLocked()->ProcessList.startProcessLocked() →→→→→→→→→ProcessList.startProcessLocked()->ZygoteProcess.start()// 最终通过Zygote fork进程→→→→→→→→→→ZygoteProcess.start()->BroadcastQueueModernImpl.onApplicationAttachedLocked()->BroadcastQueueModernImpl.updateRunningListLocked() 后面的流程和热启动发送广播一样了→→→→→BroadcastQueueModernImpl.updateRunningListLocked()->BroadcastQueueModernImpl.scheduleReceiverWarmLocked() 直接热启动发广播→→→→→→BroadcastQueueModernImpl.scheduleReceiverWarmLocked()->BroadcastQueueModernImpl.dispatchReceivers()→→→→→→→BroadcastQueueModernImpl.dispatchReceivers()->ActivityThread.scheduleRegisteredReceiver→→→→→→→→ActivityThread.scheduleRegisteredReceiver->LoadedApk.ReceiverDispatcher.InnerReceiver.performReceive()→→→→→→→→→LoadedApk.ReceiverDispatcher.InnerReceiver.performReceive()->LoadedApk.ReceiverDispatcher.Args.getRunnable()→→→→→→→→→→LoadedApk.ReceiverDispatcher.Args.getRunnable()->BroadcastReceiver.onReceive(mContext, intent):App就收到广播了哈

源码走读

一、调用ContextImpl.sendBroadcast发送广播

@Overridepublic void sendBroadcast(Intent intent) {    // 1. 系统进程调用警告：防止系统进程误用普通API，Android框架的内部保护机制，防止系统进程错误使用普通API导致权限逃逸    warnIfCallingFromSystemProcess();    // 2. 解析Intent的MIME类型（如content:// URI对应的类型）    String resolvedType = intent.resolveTypeIfNeeded(getContentResolver());    try {        // 3. 准备跨进程传输：清理Intent中可能包含的进程内对象（如Parcelable），会清理Intent中不可序列化的对象，确保其能通过Binder传输。这是Android IPC的核心安全措施        intent.prepareToLeaveProcess(this);        // 4. 通过Binder调用AMS（ActivityManagerService）的广播发送接口        ActivityManager.getService().broadcastIntentWithFeature(                mMainThread.getApplicationThread(), // 调用方线程标识                getAttributionTag(),                // 调用方归属标签（用于权限追踪）                intent,                             // 要发送的广播Intent                resolvedType,                       // 已解析的MIME类型                null,                               // 接收权限要求（null表示无限制）                Activity.RESULT_OK,                 // 默认结果码                null,                               // 结果数据（BroadcastResult）                null,                               // 结果扩展数据                null,                               // 排除的组件列表                null /*excludedPermissions=*/,      // 排除的权限列表                null,                               // 广播选项（如延迟发送）                AppOpsManager.OP_NONE,              // 关联的AppOps操作                null,                               // 目标用户ID（null表示当前用户）                false,                              // 是否后台广播                false,                              // 是否粘性广播                getUserId());                       // 发送方用户ID    } catch (RemoteException e) {        // 5. 处理系统服务通信异常（AMS运行在system_server进程）        throw e.rethrowFromSystemServer();    }}

二、调用AMS的broadcastIntentWithFeature方法：

核心逻辑：调用broadcastIntentLocked完成广播分发

@Overridepublic final int broadcastIntentWithFeature(        IApplicationThread caller,         // 调用方应用线程（Binder代理对象）        String callingFeatureId,            // 调用方特性标识（如Instant App ID）        Intent intent,                      // 待发送的广播Intent        String resolvedType,                // Intent的MIME类型（已解析）        IIntentReceiver resultTo,           // 结果接收器（有序广播时使用）        int resultCode,                     // 结果码        String resultData,                  // 结果数据        Bundle resultExtras,                // 结果附加数据        String[] requiredPermissions,       // 接收方需具备的权限        String[] excludedPermissions,       // 排除的权限        String[] excludedPackages,          // 排除的包名        int appOp,                          // 关联的AppOps操作        Bundle bOptions,                    // 广播选项（如延迟、白名单等）        boolean serialized,                 // 是否串行发送        boolean sticky,                     // 是否粘性广播        int userId) {                       // 目标用户ID    // 1. 隔离进程检查：禁止isolated进程发送广播    enforceNotIsolatedCaller("broadcastIntent");    synchronized(this) {        // 2. 校验Intent合法性（如action非空、组件权限等）        intent = verifyBroadcastLocked(intent);        // 3. 获取调用方进程信息        final ProcessRecord callerApp = getRecordForAppLOSP(caller);        final int callingPid = Binder.getCallingPid();        final int callingUid = Binder.getCallingUid();        // 4. 结果接收方默认为调用方进程（有序广播场景）        final ProcessRecord resultToApp = callerApp;        // 5. 检查广播选项权限（如后台启动白名单等）        enforceBroadcastOptionPermissionsInternal(bOptions, callingUid);        // 6. 清除调用方身份标识（切换为系统身份执行后续操作）        final long origId = Binder.clearCallingIdentity();        /// MTK扩展逻辑：DuraSpeed机制可能抑制广播发送        String suppressAction = mAmsExt.onReadyToStartComponent(                callerApp != null ? callerApp.info.packageName : null,                 callingUid, "broadcast", null);        if ((suppressAction != null) && suppressAction.equals("skipped")) {            Binder.restoreCallingIdentity(origId);            Slog.d(TAG, "broadcastIntentWithFeature, suppress to broadcastIntent!");            return ActivityManager.BROADCAST_SUCCESS; // 直接返回成功（被抑制）        }        try {            // 7. 核心逻辑：调用broadcastIntentLocked完成广播分发            return broadcastIntentLocked(callerApp,                    callerApp != null ? callerApp.info.packageName : null,                     callingFeatureId,                    intent, resolvedType, resultToApp, resultTo, resultCode,                     resultData, resultExtras, requiredPermissions,                     excludedPermissions, excludedPackages, appOp, bOptions,                     serialized, sticky, callingPid, callingUid, callingUid,                    callingPid, userId,                     BackgroundStartPrivileges.NONE, null, null);        } finally {            // 8. 恢复调用方身份            Binder.restoreCallingIdentity(origId);        }    }}

继续分析 broadcastIntentLocked 函数，该函数是广播分发的核心逻辑

三、调用AMS的broadcastIntentLocked方法：

1、找出符合条件的静态接收器和动态接收器

2、若是无序广播，将动态接收器打包成一条广播记录，先进入无序广播队列，并行分发广播

3、按优先级将静态和动态接收器合并到一个接收器队列

4、将3中得到的接收器队列打包成一条广播记录，进入有序广播队列，串行分发广播

/** * 广播发送核心逻辑，处理权限校验、接收者匹配、队列分发等 *  * @param callerApp           调用方进程记录（ProcessRecord） * @param callerPackage       调用方包名（用于权限校验） * @param intent              广播Intent（包含Action和附加数据） * @param resolvedType        Intent的MIME类型（通过ContentResolver解析） * @param resultToApp         结果接收方进程（有序广播时使用） * @param brOptions          广播选项（延迟、白名单等，BroadcastOptions类型） * @param ordered            是否有序广播（true则按优先级顺序分发） * @param sticky             是否粘性广播（true则存入mStickyBroadcasts） * @param callingUid         调用方UID（用于跨进程身份校验） * @param userId             目标用户ID（USER_ALL表示所有用户） * @param backgroundStartPrivileges 后台启动权限控制（Android 15+限制） * @return                  广播状态码（如BROADCAST_SUCCESS） */final int broadcastIntentLockedTraced(...) {    // 1. SDK沙箱进程检查（限制敏感广播发送）    if (Process.isSdkSandboxUid(realCallingUid)) { ... }    // 2. 系统启动状态处理：未完成启动时限制广播范围    if (!mProcessesReady) {        intent.addFlags(Intent.FLAG_RECEIVER_REGISTERED_ONLY); // 仅动态接收器    }    // 3. 特殊广播处理（包管理、时间变更等）    switch (intent.getAction()) {        case Intent.ACTION_PACKAGE_REMOVED:             forceStopPackageLocked(...); // 强制停止卸载的包        case Intent.ACTION_TIME_CHANGED:            mHandler.sendEmptyMessage(UPDATE_TIME_ZONE); // 异步更新时区    }    // 4. 粘性广播存储    if (sticky) {        synchronized (mStickyBroadcasts) {            mStickyBroadcasts.put(userId, new Intent(intent)); // 按用户存储        }    }    // 5. 接收者匹配：静态注册+动态注册    List receivers = collectReceiverComponents(...); // 静态注册查询    List<BroadcastFilter> registeredReceivers = mReceiverResolver.queryIntent(...); // 动态注册过滤    // 6. 创建广播记录并加入队列    BroadcastRecord r = new BroadcastRecord(...);    mBroadcastQueue.enqueueBroadcastLocked(r); // 根据ordered选择并行或有序队列}

下一步：分析 enqueueBroadcastLocked() 的具体实现

四、调用BroadcastQueueModernImpl的enqueueBroadcastLocked方法

1、根据进程名和Uid找出或创建接收器进程记录（BroadcastProcessQueue）。

2、将接收器添加到接收器进程记录内的mPending、mPendingUrgent和mPendingOffload三个接收器队列中的一个

3、将接收器进程记录添加到进程队列（mRunnableHead），越早排队优先级越高

4、enqueueUpdateRunningList分发广播

/** * 将广播记录（BroadcastRecord）加入现代广播队列的核心逻辑 *  * @param r 广播记录，包含Intent、接收者列表、发送方信息等 *  * 关键流程： * 1. 对每个接收者，按进程分类管理（BroadcastProcessQueue） * 2. 根据策略决定接收者是否跳过（如静态接收者限制） * 3. 将接收者加入进程队列的优先级子队列（mPending/mPendingUrgent/mPendingOffload） * 4. 触发异步分发（enqueueUpdateRunningList） */public void enqueueBroadcastLocked(@NonNull BroadcastRecord r) {    // 调试日志：记录广播的发送方和接收者数量    StringBuilder allReceivers = new StringBuilder();    if (DEBUG_BROADCAST) {        allReceivers.append(":").append(r.receivers);    }    logv("Enqueuing " + r + " from uid " + r.callingUid + " pid " + r.callingPid            + " for " + r.receivers.size() + " receivers" + allReceivers);    final int cookie = traceBegin("enqueueBroadcast");    // 应用单例广播策略（如系统广播的权限控制）    r.applySingletonPolicy(mService);    // 应用投递组策略（如后台广播的延迟处理）    applyDeliveryGroupPolicy(r);    // 记录入队时间（影响分发优先级，时间越早优先级越高）    r.enqueueTime = SystemClock.uptimeMillis();    r.enqueueRealTime = SystemClock.elapsedRealtime();    r.enqueueClockTime = System.currentTimeMillis();    mHistory.onBroadcastEnqueuedLocked(r);  // 历史记录跟踪    // 初始化被替换广播的缓存（用于FLAG_RECEIVER_REPLACE_PENDING逻辑）    ArraySet<BroadcastRecord> replacedBroadcasts = mReplacedBroadcastsCache.getAndSet(null);    if (replacedBroadcasts == null) {        replacedBroadcasts = new ArraySet<>();    }    boolean enqueuedBroadcast = false;    // 遍历所有接收者    for (int i = 0; i < r.receivers.size(); i++) {        final Object receiver = r.receivers.get(i);        // 1. 获取或创建接收者所属进程的队列（BroadcastProcessQueue）        final BroadcastProcessQueue queue = getOrCreateProcessQueue(                getReceiverProcessName(receiver),  // 进程名                getReceiverUid(receiver)          // UID        );        // 2. 检查接收者是否应跳过（如静态接收者只能接收显式广播）        final String skipReason = mSkipPolicy.shouldSkipMessage(r, receiver);        if (skipReason != null) {            setDeliveryState(null, null, r, i, receiver, BroadcastRecord.DELIVERY_SKIPPED,                    "skipped by policy at enqueue: " + skipReason);            continue;  // 跳过无效接收者        }        enqueuedBroadcast = true;        // 3. 将接收者加入进程队列的子队列（按优先级选择mPending/mPendingUrgent/mPendingOffload）        final BroadcastRecord replacedBroadcast = queue.enqueueOrReplaceBroadcast(                r, i, mBroadcastConsumerDeferApply);        if (replacedBroadcast != null) {            replacedBroadcasts.add(replacedBroadcast);  // 记录被替换的旧广播        }        // 4. 更新可运行队列（mRunnableHead），越早加入优先级越高        updateRunnableList(queue);        // 5. 触发异步分发（通过Handler调度）        enqueueUpdateRunningList();    }    // 清理被替换的广播（FLAG_RECEIVER_REPLACE_PENDING生效时）    skipAndCancelReplacedBroadcasts(replacedBroadcasts);    replacedBroadcasts.clear();    mReplacedBroadcastsCache.compareAndSet(null, replacedBroadcasts);    // 若广播无有效接收者，立即返回结果    if (r.receivers.isEmpty() || !enqueuedBroadcast) {        scheduleResultTo(r);        notifyFinishBroadcast(r);    }    traceEnd(cookie);}

下一步：重点看下  触发异步分发 enqueueUpdateRunningList通过Handler调度到updateRunningListLocked函数

五、调用BroadcastQueueModernImpl的updateRunningListLocked方法

遍历mRunnableHead队列，接收器进程已启动则使用scheduleReceiverWarmLocked分发广播，否则使用scheduleReceiverColdLocked分发广播

/** * 更新"运行中"的进程队列列表，将符合条件的"可运行"队列提升为"运行中"状态 *  * 核心逻辑： * 1. 遍历 mRunnableHead 队列，根据进程状态（冷启动/热启动）选择分发策略 * 2. 热进程直接通过 scheduleReceiverWarmLocked 分发广播 * 3. 冷进程通过 scheduleReceiverColdLocked 启动进程并分发 *  * 限制条件： * - 最大并行运行队列数：MAX_RUNNING_PROCESS_QUEUES * - 同一时间仅允许一个冷启动进程（mRunningColdStart） */@GuardedBy("mService")private void updateRunningListLocked() {    // 计算可用运行槽位（考虑紧急广播的额外配额）    final int usedExtra = Math.min(getRunningUrgentCount(),            mConstants.EXTRA_RUNNING_URGENT_PROCESS_QUEUES);    int avail = mRunning.length - getRunningSize() - usedExtra;    if (avail == 0) return;  // 无可用槽位时直接返回    final int cookie = traceBegin("updateRunningList");    final long now = SystemClock.uptimeMillis();    // 检查是否有等待状态的队列（若有则忽略时间限制）    final boolean waitingFor = !mWaitingFor.isEmpty();    // 移除未处理的更新请求（避免重复调度）    mLocalHandler.removeMessages(MSG_UPDATE_RUNNING_LIST);    boolean updateOomAdj = false;    BroadcastProcessQueue queue = mRunnableHead;    while (queue != null && avail > 0) {        BroadcastProcessQueue nextQueue = queue.runnableAtNext;        final long runnableAt = queue.getRunnableAt();        // 跳过非可运行状态的队列（如广播被跳过或失败）        if (!queue.isRunnable()) {            queue = nextQueue;            continue;        }        // 若已达普通广播并行上限，仅处理紧急广播队列        if (getRunningSize() >= mConstants.MAX_RUNNING_PROCESS_QUEUES) {            if (!queue.isPendingUrgent()) {                queue = nextQueue;                continue;            }        }        // 若队列未到可运行时间且无等待队列，延迟处理        if (runnableAt > now && !waitingFor) {            mLocalHandler.sendEmptyMessageAtTime(MSG_UPDATE_RUNNING_LIST, runnableAt);            break;        }        // 清除队列的延迟状态（准备分发广播）        queue.clearDeferredStates(mBroadcastConsumerDeferClear);        // 更新进程温/冷状态        updateWarmProcess(queue);        final boolean processWarm = queue.isProcessWarm();        if (processWarm) {            // 热进程：临时解冻OOM调整并检查进程存活状态            mService.mOomAdjuster.unfreezeTemporarily(queue.app,                    CachedAppOptimizer.UNFREEZE_REASON_START_RECEIVER);            if (!queue.isProcessWarm()) {  // 解冻后进程可能被杀死                queue = nextQueue;                enqueueUpdateRunningList();                continue;            }        } else {            // 冷进程：同一时间仅允许一个冷启动            if (mRunningColdStart == null) {                mRunningColdStart = queue;            } else if (isPendingColdStartValid()) {                queue = nextQueue;                continue;            } else {                clearInvalidPendingColdStart();                mRunningColdStart = queue;            }        }        if (DEBUG_BROADCAST) logv("Promoting " + queue                + " from runnable to running; process is " + queue.app);        // 将队列提升为运行状态        promoteToRunningLocked(queue);        boolean completed;        /* 关键分发逻辑 */        if (processWarm) {            // 热进程分发：直接通过Binder调用进程的Receiver            updateOomAdj |= queue.runningOomAdjusted;            try {                completed = scheduleReceiverWarmLocked(queue);  // 同步分发广播            } catch (BroadcastRetryException e) {                finishOrReEnqueueActiveBroadcast(queue);                completed = true;            }        } else {            // 冷进程分发：先启动进程再分发            completed = scheduleReceiverColdLocked(queue);  // 异步启动进程        }        // 若广播分发完成，将队列降级为非运行状态        if (completed) {            demoteFromRunningLocked(queue);        }        avail--;  // 占用一个可用槽位        queue = nextQueue;    }    // 更新OOM调整状态（优化进程优先级）    if (updateOomAdj) {        mService.updateOomAdjPendingTargetsLocked(OOM_ADJ_REASON_START_RECEIVER);    }    // 清理无效的冷启动状态    checkPendingColdStartValidityLocked();    checkAndRemoveWaitingFor();    traceEnd(cookie);}

下一步：分别看下冷和热启动的流程

进程状态处理

热进程：通过 scheduleReceiverWarmLocked 直接分发广播（Binder调用已存在的进程）

冷进程：通过 scheduleReceiverColdLocked 启动新进程（仅允许一个冷启动 mRunningColdStart）

六、广播发送中涉及的冷和热启动的流程处理

先看冷启动，因为冷启动后的流程和热启动广播是一样的哈

6.1 冷启动通过 scheduleReceiverColdLocked 启动新进程

/** * 当目标进程未启动（冷状态）时调度广播分发的核心逻辑 *  * @param queue 目标进程的广播队列（BroadcastProcessQueue） * @return true 表示广播分发已完成且队列可降级；false 表示需等待进程启动后继续处理 *  * 关键流程： * 1. 验证队列状态并标记冷启动标志 * 2. 检查接收者有效性（静态/动态注册、进程状态等） * 3. 通过AMS启动目标进程 * 4. 记录进程启动信息用于后续热启动分发 */@CheckResult@GuardedBy("mService")private boolean scheduleReceiverColdLocked(@NonNull BroadcastProcessQueue queue) {    // 1. 验证队列状态（必须处于活跃状态）    checkState(queue.isActive(), "isActive");    queue.setActiveViaColdStart(true); // 标记当前广播通过冷启动分发    // 2. 获取当前待分发的广播和接收者信息    final BroadcastRecord r = queue.getActive();    final int index = queue.getActiveIndex();    final Object receiver = r.receivers.get(index);    // 3. 动态注册接收者（BroadcastFilter）不支持冷启动，直接跳过    if (receiver instanceof BroadcastFilter) {        mRunningColdStart = null;        finishReceiverActiveLocked(queue, BroadcastRecord.DELIVERY_SKIPPED,                "BroadcastFilter for cold app");        return true;    }    // 4. 检查接收者是否应跳过（如权限不足、进程已停止等）    final String skipReason = shouldSkipReceiver(queue, r, index);    if (skipReason != null) {        mRunningColdStart = null;        finishReceiverActiveLocked(queue, BroadcastRecord.DELIVERY_SKIPPED, skipReason);        return true;    }    // 5. 准备进程启动参数    final ApplicationInfo info = ((ResolveInfo) receiver).activityInfo.applicationInfo;    final ComponentName component = ((ResolveInfo) receiver).activityInfo.getComponentName();    // 6. 处理应用停止状态（FLAG_STOPPED）和首次启动标志    if ((info.flags & ApplicationInfo.FLAG_STOPPED) != 0) {        queue.setActiveWasStopped(true); // 标记应用曾被用户强制停止    }    final int intentFlags = r.intent.getFlags() | Intent.FLAG_FROM_BACKGROUND;    final boolean firstLaunch = !mService.wasPackageEverLaunched(info.packageName, r.userId);    queue.setActiveFirstLaunch(firstLaunch); // 记录是否为首次启动    // 7. 构建进程启动记录（HostingRecord）和性能策略    final HostingRecord hostingRecord = new HostingRecord(        HostingRecord.HOSTING_TYPE_BROADCAST,        component,         r.intent.getAction(),         r.getHostingRecordTriggerType()    );    final boolean isActivityCapable = (r.options != null            && r.options.getTemporaryAppAllowlistDuration() > 0);    final int zygotePolicyFlags = isActivityCapable ?             ZYGOTE_POLICY_FLAG_LATENCY_SENSITIVE : ZYGOTE_POLICY_FLAG_EMPTY;    final boolean allowWhileBooting = (r.intent.getFlags()            & Intent.FLAG_RECEIVER_BOOT_UPGRADE) != 0; // 允许在系统启动阶段运行    // 8. 通过AMS启动目标进程    long startTimeNs = SystemClock.uptimeNanos();    if (DEBUG_BROADCAST) logv("Scheduling " + r + " to cold " + queue);    queue.app = mService.startProcessLocked(        queue.processName,         info,         true,  // 允许冷启动        intentFlags,        hostingRecord,         zygotePolicyFlags,         allowWhileBooting,         false  // 非持久化进程    );    // 9. 进程启动失败处理    if (queue.app == null) {        mRunningColdStart = null;        finishReceiverActiveLocked(queue, BroadcastRecord.DELIVERY_FAILURE,                "startProcessLocked failed");        return true;    }    // 10. 记录进程启动信息（用于性能监控）    mService.mProcessList.getAppStartInfoTracker().handleProcessBroadcastStart(        startTimeNs,         queue.app,         r.getReceiverIntent(receiver),         r.alarm /* isAlarm */    );    return false; // 返回false表示需等待进程启动完成后再触发热启动分发}

冷启动成功后，AMS会通过 attachApplicationLocked 回调重新触发 processNextBroadcast，最终由 scheduleReceiverWarmLocked 完成实际分发，故我们继续看热启动的分发广播流程

6.2 热启动通过 scheduleReceiverWarmLocked 直接分发广播

 遍历接收器进程记录内的三个接收器队列，分发广播。

/** * 向已启动（热）进程分发当前活跃广播的核心逻辑 *  * @param queue 目标进程的广播队列（BroadcastProcessQueue） * @return true 表示广播分发完成且队列可降级；false 表示需等待异步回调 * @throws BroadcastRetryException 若需重试分发则抛出异常 *  * 关键流程： * 1. 检查队列状态，确保当前有活跃广播待处理（queue.isActive()） * 2. 记录广播分发的关键时间戳（dispatchTime/dispatchRealTime） * 3. 检查接收者是否需跳过（权限/进程状态等） * 4. 调用 dispatchReceivers 执行实际分发（跨进程Binder调用） * 5. 处理分发结果：若阻塞则返回false，否则继续处理下一个广播 */@CheckResult@GuardedBy("mService")private boolean scheduleReceiverWarmLocked(@NonNull BroadcastProcessQueue queue)        throws BroadcastRetryException {    checkState(queue.isActive(), "isActive");  // 断言队列处于活跃状态    final int cookie = traceBegin("scheduleReceiverWarmLocked");    while (queue.isActive()) {  // 循环处理队列中的活跃广播        final BroadcastRecord r = queue.getActive();        final int index = queue.getActiveIndex();        // 首次分发时记录时间戳（用于ANR计算）        if (r.terminalCount == 0) {            r.dispatchTime = SystemClock.uptimeMillis();            r.dispatchRealTime = SystemClock.elapsedRealtime();            r.dispatchClockTime = System.currentTimeMillis();        }        // 检查接收者是否需跳过（如静态接收者限制、进程死亡等）        final String skipReason = shouldSkipReceiver(queue, r, index);        if (skipReason == null) {            // 执行实际分发（跨进程调用 onReceive）            final boolean isBlockingDispatch = dispatchReceivers(queue, r, index);            if (isBlockingDispatch) {  // 若需等待异步回调（如有序广播）                traceEnd(cookie);                return false;            }        } else {            // 标记跳过状态并清理资源            finishReceiverActiveLocked(queue, BroadcastRecord.DELIVERY_SKIPPED, skipReason);        }        // 检查队列是否需终止（如进程死亡或广播被取消）        if (shouldRetire(queue)) {            break;        }        // 处理下一个待分发的广播        queue.makeActiveNextPending();    }    traceEnd(cookie);    return true;  // 当前批次分发完成}

下一步：重点关注dispatchReceivers跨进程回调 onReceive的逻辑

七、广播发送-dispatchReceivers函数

    有序广播需要等待上一个接受器执行完才能执行下一个接受器。所以系统要求每个有序广播接收器需要在特定的时间内执行完（前台广播10S，后台广播60S），否则就会报ANR

/** * 分发广播到指定接收者，并启动ANR计时（针对有序广播的核心逻辑） *  * @param queue 目标进程的广播队列（BroadcastProcessQueue） * @param r 当前广播记录（BroadcastRecord） * @param index 接收者在r.receivers列表中的索引 * @return true 表示有序广播需阻塞等待finishReceiver()回调；false 表示无序广播或假设已送达 * @throws BroadcastRetryException 静态接收者分发失败时抛出以重试 *  * 关键流程： * 1. 启动ANR超时监控（仅有序广播且非豁免场景） * 2. 处理后台启动权限和进程冷冻豁免 * 3. 通过Binder跨进程调用触发接收者的onReceive() * 4. 若为有序广播，返回true以阻塞等待finishReceiver() */@GuardedBy("mService")@CheckResultprivate boolean dispatchReceivers(@NonNull BroadcastProcessQueue queue,        @NonNull BroadcastRecord r, int index) throws BroadcastRetryException {    final ProcessRecord app = queue.app;    final Object receiver = r.receivers.get(index);    // --- ANR超时控制 ---    // 仅在系统启动完成、非豁免广播且未假设送达时启动ANR计时    final boolean assumeDelivered = r.isAssumedDelivered(index);    if (mService.mProcessesReady && !r.timeoutExempt && !assumeDelivered) {        queue.setTimeoutScheduled(true);        // 前台广播10秒超时，后台广播60秒超时 [2,5](@ref)        final int softTimeoutMillis = (int) (r.isForeground() ? mFgConstants.TIMEOUT                : mBgConstants.TIMEOUT);        startDeliveryTimeoutLocked(queue, softTimeoutMillis); // 启动ANR计时器    } else {        queue.setTimeoutScheduled(false);    }    // --- 后台启动权限管理 ---    if (r.mBackgroundStartPrivileges.allowsAny()) {        app.addOrUpdateBackgroundStartPrivileges(r, r.mBackgroundStartPrivileges);        final long timeout = r.isForeground() ? mFgConstants.ALLOW_BG_ACTIVITY_START_TIMEOUT                : mBgConstants.ALLOW_BG_ACTIVITY_START_TIMEOUT;        // 延迟消息检查后台启动权限超时        mLocalHandler.sendMessageDelayed(            Message.obtain(mLocalHandler, MSG_BG_ACTIVITY_START_TIMEOUT, args), timeout);    }    // --- 进程冷冻豁免处理 ---    if (r.options != null && r.options.getTemporaryAppAllowlistDuration() > 0) {        if (r.options.getTemporaryAppAllowlistType()                == PowerExemptionManager.TEMPORARY_ALLOW_LIST_TYPE_APP_FREEZING_DELAYED) {            // 临时解冻进程以接收广播            mService.mOomAdjuster.mCachedAppOptimizer.unfreezeTemporarily(app,                    CachedAppOptimizer.UNFREEZE_REASON_START_RECEIVER,                    r.options.getTemporaryAppAllowlistDuration());        } else {            mService.tempAllowlistUidLocked(queue.uid,                    r.options.getTemporaryAppAllowlistDuration(),                    r.options.getTemporaryAppAllowlistReasonCode(), r.toShortString(),                    r.options.getTemporaryAppAllowlistType(), r.callingUid);        }    }    // --- 分发广播到接收者 ---    final Intent receiverIntent = r.getReceiverIntent(receiver);    final IApplicationThread thread = app.getOnewayThread();    if (thread != null) {        try {            // 动态注册接收者（BroadcastFilter）            if (receiver instanceof BroadcastFilter) {                notifyScheduleRegisteredReceiver(app, r, (BroadcastFilter) receiver);                thread.scheduleRegisteredReceiver(                    ((BroadcastFilter) receiver).receiverList.receiver,                    receiverIntent, r.resultCode, r.resultData, r.resultExtras,                    r.ordered, r.initialSticky, assumeDelivered, r.userId,                    app.mState.getReportedProcState(),                    r.shareIdentity ? r.callingUid : Process.INVALID_UID,                    r.shareIdentity ? r.callerPackage : null);                if (assumeDelivered) {                    finishReceiverActiveLocked(queue, BroadcastRecord.DELIVERY_DELIVERED,                            "assuming delivered");                    return false; // 无序广播无需等待                }            }             // 静态注册接收者（ResolveInfo）            else {                notifyScheduleReceiver(app, r, (ResolveInfo) receiver);                thread.scheduleReceiver(receiverIntent, ((ResolveInfo) receiver).activityInfo,                        null, r.resultCode, r.resultData, r.resultExtras, r.ordered,                        assumeDelivered, r.userId,                        app.mState.getReportedProcState(),                        r.shareIdentity ? r.callingUid : Process.INVALID_UID,                        r.shareIdentity ? r.callerPackage : null);            }            return r.ordered; // 有序广播返回true，需阻塞等待finishReceiver()        } catch (RemoteException e) {            // 静态接收者分发失败时抛出异常以重试 [2](@ref)            if (receiver instanceof ResolveInfo) {                cancelDeliveryTimeoutLocked(queue);                throw new BroadcastRetryException(e);            }            finishReceiverActiveLocked(queue, BroadcastRecord.DELIVERY_FAILURE, "remote app");            return false;        }    } else {        finishReceiverActiveLocked(queue, BroadcastRecord.DELIVERY_FAILURE,                "missing IApplicationThread");        return false;    }}

下一步：看ApplicationThread.scheduleReceiver

备注：有序广播必须等待前一个接收者的 finishReceiver() 回调后，才能分发到下一个接收者（通过 r.ordered 返回 true 实现）

八、广播发送-ApplicationThread.scheduleRegisteredReceiver函数

调度动态注册的广播接收器（跨进程调用入口）

/** * 调度动态注册的广播接收器（跨进程调用入口） *  * 核心作用： * 1. 确保动态注册的广播接收器按正确顺序分发（Binder单线程模型下保证有序性） * 2. 通过类型检查将调用路由到具体的 `InnerReceiver` 实现类 * 3. 处理发送方身份信息（UID/Package）的传递校验 *  * @param receiver 动态注册的接收器Binder代理（通常为InnerReceiver实例） * @param intent 广播Intent * @param assumeDelivered 是否假设广播已送达（避免ANR检查） * @param sendingUid 发送方UID（用于身份校验） * @param sendingPackage 发送方包名（用于身份校验） */public void scheduleRegisteredReceiver(IIntentReceiver receiver, Intent intent,        int resultCode, String dataStr, Bundle extras, boolean ordered,        boolean sticky, boolean assumeDelivered, int sendingUser, int processState,        int sendingUid, String sendingPackage) throws RemoteException {    // 更新进程状态（优化调度优先级）    updateProcessState(processState, false);    // --- 关键分发逻辑 ---    if (receiver instanceof LoadedApk.ReceiverDispatcher.InnerReceiver) {        // 标准路径：通过InnerReceiver触发接收逻辑        ((LoadedApk.ReceiverDispatcher.InnerReceiver) receiver).performReceive(intent,                resultCode, dataStr, extras, ordered, sticky, assumeDelivered, sendingUser,                sendingUid, sendingPackage);  // [下一步分析点]    } else {        // 非标准路径：自定义IIntentReceiver的兼容性处理        if (!assumeDelivered) {            Log.wtf(TAG, "scheduleRegisteredReceiver() called for " + receiver                    + " and " + intent + " without mechanism to finish delivery");        }        // 校验发送方身份信息传递完整性        if (sendingUid != Process.INVALID_UID || sendingPackage != null) {            Log.wtf(TAG, "scheduleRegisteredReceiver() called for " + receiver + " and " + intent                    + " from " + sendingPackage + " (UID: " + sendingUid                    + ") without mechanism to propagate the sender's identity");        }        // 降级处理：直接调用performReceive（无身份校验）        receiver.performReceive(intent, resultCode, dataStr, extras, ordered, sticky,                sendingUser);    }}

下一步：通过InnerReceiver触发接收逻辑，InnerReceiver.performReceive() → ReceiverDispatcher.performReceive() → 通过主线程Handler执行 Args.run() → 最终调用 BroadcastReceiver.onReceive()

九、广播发送-LoadedApk.ReceiverDispatcher.InnerReceiver.performReceive()函数

继续套娃哈

/** * 处理广播接收的核心方法（Binder服务端实现） *  * 核心职责： * 1. 校验Intent有效性并获取关联的ReceiverDispatcher * 2. 将广播分发给注册的BroadcastReceiver（通过rd.performReceive） * 3. 处理接收者已注销时的异常情况（通过AMS.finishReceiver回调） *  * @param assumeDelivered 是否假设广播已送达（跳过ANR检查） * @param sendingUid 发送方UID（用于权限校验） * @param sendingPackage 发送方包名（用于权限校验） */public void performReceive(Intent intent, int resultCode, String data,        Bundle extras, boolean ordered, boolean sticky, boolean assumeDelivered,        int sendingUser, int sendingUid, String sendingPackage) {    // 1. 获取ReceiverDispatcher弱引用（可能因进程回收或注销变为null）    final LoadedApk.ReceiverDispatcher rd;    if (intent == null) {        Log.wtf(TAG, "Null intent received");        rd = null;    } else {        rd = mDispatcher.get(); // 从WeakReference获取ReceiverDispatcher    }    // 2. 调试日志记录广播接收详情    if (ActivityThread.DEBUG_BROADCAST) {        int seq = intent.getIntExtra("seq", -1);        Slog.i(ActivityThread.TAG, "Receiving broadcast " + intent.getAction()                + " seq=" + seq + " to " + (rd != null ? rd.mReceiver : null));    }    // 3. 分两种情况处理广播    if (rd != null) {        // 正常路径：通过ReceiverDispatcher分发广播        rd.performReceive(intent, resultCode, data, extras,                ordered, sticky, assumeDelivered, sendingUser,                sendingUid, sendingPackage); // [关键调用点]    } else if (!assumeDelivered) {        // 异常路径：接收者已注销但仍需通知AMS完成广播序列        if (ActivityThread.DEBUG_BROADCAST) Slog.i(ActivityThread.TAG,                "Finishing broadcast to unregistered receiver");        IActivityManager mgr = ActivityManager.getService();        try {            if (extras != null) {                extras.setAllowFds(false); // 禁用文件描述符传递（安全措施）            }            // 强制通知AMS完成广播序列（避免阻塞后续广播）            mgr.finishReceiver(mApplicationThread.asBinder(), resultCode, data,                    extras, false, intent.getFlags());        } catch (RemoteException e) {            throw e.rethrowFromSystemServer();        }    }}/** * 处理广播分发的核心方法（通过主线程Handler调度） *  * 核心职责： * 1. 封装广播参数为Args对象（包含Intent、结果码、附加数据等） * 2. 通过主线程Handler异步执行广播处理（避免阻塞Binder线程） * 3. 处理分发失败或Intent为空的异常情况（强制通知AMS完成流程） *  * @param assumeDelivered 是否假设广播已送达（跳过ANR检查） * @param sendingUid 发送方UID（用于权限校验） * @param sendingPackage 发送方包名（用于身份校验） */public void performReceive(Intent intent, int resultCode, String data,        Bundle extras, boolean ordered, boolean sticky, boolean assumeDelivered,        int sendingUser, int sendingUid, String sendingPackage) {    // 1. 封装广播参数到Args对象（包含后续执行的Runnable逻辑）    final Args args = new Args(intent, resultCode, data, extras, ordered,            sticky, assumeDelivered, sendingUser, sendingUid, sendingPackage);    // 2. 校验Intent有效性并记录调试日志    if (intent == null) {        Log.wtf(TAG, "Null intent received"); // 异常情况：Intent为空    } else {        if (ActivityThread.DEBUG_BROADCAST) {            int seq = intent.getIntExtra("seq", -1);            Slog.i(ActivityThread.TAG, "Enqueueing broadcast " + intent.getAction()                    + " seq=" + seq + " to " + mReceiver); // 记录广播入队信息[3](@ref)        }    }    // 3. 通过主线程Handler调度广播处理（关键异步化设计）    if (intent == null || !mActivityThread.post(args.getRunnable())) {        // 异常处理：Intent为空或主线程调度失败        IActivityManager mgr = ActivityManager.getService();        if (ActivityThread.DEBUG_BROADCAST) Slog.i(ActivityThread.TAG,                "Finishing sync broadcast to " + mReceiver);        // 强制通知AMS完成广播流程（避免有序广播阻塞）[2,5](@ref)        args.sendFinished(mgr);    }}

下一步重点关注：LoadedApk.ReceiverDispatcher.Args.getRunnable()

十、广播发送-LoadedApk.ReceiverDispatcher.Args.getRunnable()函数

这个函数完成后，APP就

/** * 生成广播分发的Runnable任务（最终触发BroadcastReceiver.onReceive()的核心逻辑） *  * 核心职责： * 1. 封装广播分发逻辑为Lambda表达式（通过主线程Handler执行） * 2. 处理Intent和Receiver的异常情况（空值检查、重复分发等） * 3. 调用BroadcastReceiver.onReceive()并处理异常 * 4. 通过sendFinished()通知AMS广播处理完成（避免ANR） *  * 调用链： * AMS -> InnerReceiver.performReceive() -> ReceiverDispatcher.getRunnable() -> onReceive() */public final Runnable getRunnable() {    return () -> {        // 1. 获取广播接收器和Intent（通过成员变量传递）        final BroadcastReceiver receiver = mReceiver;        final Intent intent = mCurIntent;        // 2. 调试日志记录广播分发信息        if (ActivityThread.DEBUG_BROADCAST) {            int seq = intent.getIntExtra("seq", -1);            Slog.i(ActivityThread.TAG, "Dispatching broadcast " + intent.getAction()                    + " seq=" + seq + " to " + receiver);        }        // 3. 异常检查：Intent为空或接收器已失效        if (intent == null) {            Log.wtf(TAG, "Null intent being dispatched, mDispatched=" + mDispatched                    + (mRunCalled ? ", run() has already been called" : ""));        }        mCurIntent = null; // 清除Intent引用防止重复使用        mDispatched = true; // 标记已分发        mRunCalled = true; // 标记已执行        // 4. 快速失败：接收器/Intent为空或已注销        if (receiver == null || intent == null || mForgotten) {            if (ActivityThread.DEBUG_BROADCAST) Slog.i(ActivityThread.TAG,                    "Finishing null broadcast to " + receiver);            sendFinished(ActivityManager.getService()); // 通知AMS结束流程            return;        }        // 5. 开始性能追踪（用于Systrace工具分析）        if (Trace.isTagEnabled(Trace.TRACE_TAG_ACTIVITY_MANAGER)) {            Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER,                    "broadcastReceiveReg: " + intent.getAction());        }        try {            // 6. 准备Intent的ClassLoader（确保反序列化正确）            ClassLoader cl = receiver.getClass().getClassLoader();            intent.setExtrasClassLoader(cl);            intent.prepareToEnterProcess(                ActivityThread.isProtectedBroadcast(intent),                mContext.getAttributionSource()            );            // 7. 关键调用：触发BroadcastReceiver.onReceive()            receiver.setPendingResult(this); // 绑定结果回调            receiver.onReceive(mContext, intent); // 实际业务逻辑执行点        } catch (Exception e) {            // 8. 异常处理：记录日志并通知AMS            if (ActivityThread.DEBUG_BROADCAST) Slog.i(ActivityThread.TAG,                    "Finishing failed broadcast to " + receiver);            sendFinished(ActivityManager.getService());            if (mInstrumentation == null || !mInstrumentation.onException(receiver, e)) {                Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);                throw new RuntimeException(                        "Error receiving broadcast " + intent + " in " + receiver, e);            }        }        // 9. 检查未完成的广播结果（如有序广播未调用setResult）        if (receiver.getPendingResult() != null) {            finish(); // 强制结束广播流程        }        Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER); // 结束性能追踪    };}

Args.run，最终回调receiver.onReceive方法，至此，广播的发送和接收过程分析完毕。
