如果你学fpga，很多人都会告诉你，verilog和c差不多。也就是说，如果有c的基础，学习verilog很容易。确实，verilog的语法不是很难。难的是后面思维模式，即并发处理和状态机的处理模式。fpga里面写的其实不是verilog代码，而是后面的数字电路，即时序电路和组合逻辑电路。今天正好分析下，该怎么写verilog。

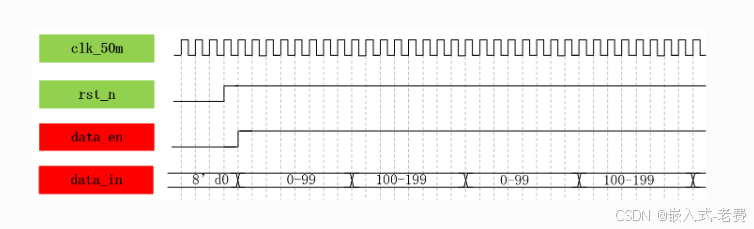

1、先画流程和波形图
fpga的基础其实是信号。这些信号可以是真实的信号，比如来自于各个pin引脚的信号，也可以是抽象的信号，比如说来自于sdram的数据。为什么说是抽象的信号，因为很多fpga的ide支持ip配置，基本上不需要自己写ip，即可以很灵活地访问sdram里面的数据，这种情况下使用sdram就非常轻松了，相关的信号就好比是抽象的一个数据信号。
有了这些基础信号，或者是基础数据之后，下面就是作业流程。比如说会经过哪些状态，信号和信号之间有什么依赖，按时间轴运行下去的话，不同信号应该怎么变化等等。在这一阶段可以不用写代码，而是先确认业务流程和业务逻辑。
2、确认输入、输出
如果是简单的模块，那么就是clk、rst和外部pin脚。编写子模块的画，那就是clk、rst，输入就是data、data_valid，输出就是result、result_en。
3、拆分状态，构建状态机
对于复杂的逻辑，最好把业务或者是算法，拆分成若干个状态。这个状态可以是模块的状态，也可以是模块内的子状态。拆分状态有一个好处，就是后续信号编写的时候，只需要判断当前状态下自己是如何变化的即可，相当于所有的信号都围绕这个状态机去进行判断。
4、添加中间变量寄存器，依据状态机编写代码
和c语言编写一样，对于输入和输出之间，需要很多的中间变量。fpga也差不多，为了达到我们的设计目的，在fpga运行的过程当中，为了实现基本功能，除了状态机之外，还需要添加很多的中间变量。变量和变量之间存在依赖，这个时候状态机就派上用场了。按照之前波形图的设计，分成输入、中间寄存器、输出三个部分。中间寄存器是可以随时来增删处理的，编写中间寄存器的代码，基本也是根据波形图和状态机来进行处理的。
比如说某一个中间结果寄存器，确认下它有哪几个状态，不同状态下是怎么进行变化的。实际编写的时候，可以一个状态、一个状态去编写代码，也可以先把一个中间寄存器的所有状态都编写好，再去编写下一个中间寄存器，这都是可以的。个人其实是比较推荐第一种处理方式。
需要注意的是，同一状态下的register都是并发运行的，这个是和c编程不太一致的地方。假设计算0到100，第一个clock，就是0+99、1+98是并发运算的，这一点需要稍微注意下。
5、继续编写仿真代码、确认波形
实际编写verilog代码的时候，难免有失误，这种情况就需要通过编写仿真代码，来进行验证和处理了。不要一下子就去编译、综合、直接上板子调试，浪费时间，效率也比较低。等到仿真差不多了，没有明显的错误之后，再去进行fpga实际验证，这是比较务实的处理办法。仿真的意义，就是在于提前从逻辑层面，验证信号逻辑和自己设计的业务流程，是否一致。
6、多看、多练习
纸上得来终觉浅，绝知此事要躬行。很多时候，我们看资料、看文档，觉得自己学会了某个协议、某个算法，但是没有动手去实践一下，其实未必是真的掌握了。所以，最好的处理办法就是自己动手去实践、去分析。在实践的过程当中，我们遇到了错误、分析错误，这样才是真正掌握了对应的开发知识，而不仅仅是纸上谈兵。
7、学习别人的verilog代码
对于同一个问题，可以自己先去尝试。用各种办法尝试，实在没有办法了，再去看答案，而不是一上来就抄别人的答案，这样效果会差很多。别人写得再好，也不是自己的。只有自己反复思考，通过比较两者之间的差别，才能把别人的东西变成自己的东西。
