一.概述
本文主要介绍了调试软件 IP 的使用情况。调试软件 IP 是一个
嵌入式逻辑分析仪，以帮助设计者检查 FPGA 内部的信号转换。采
样信号的波形存储在嵌入的存储器中，在触发事件发生后，可以
通过 JTAG 端 口检索数据。然后，设计者可以根据所配置的条件
得到一个波形图像。
调试软件 IP 支持以下功能 ：
·触发器条件可以进行动态配置
·支持实时捕获
·支持触发器的类型和条件：算术和边沿
默认客户已安装 FUXI，并 JTAG 驱动已经安装完成，PC 可以正常连接
到芯片；
2．操作步骤

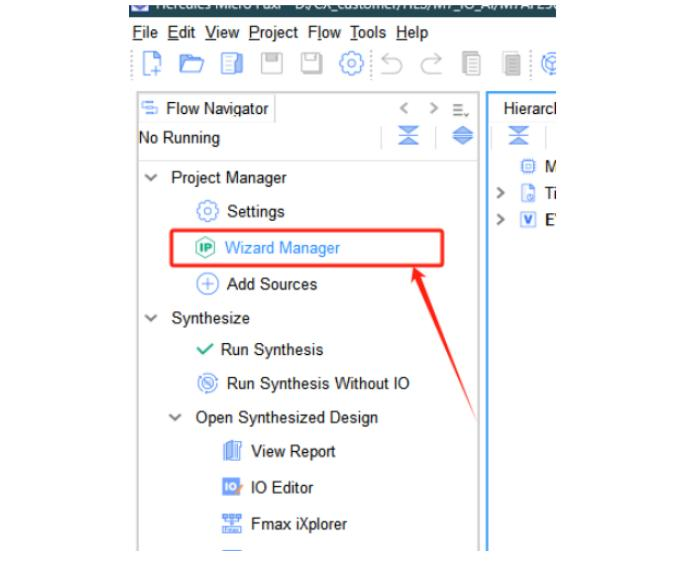

2.1 双击 Wizard Manager ，准备调用 Debugware IP；

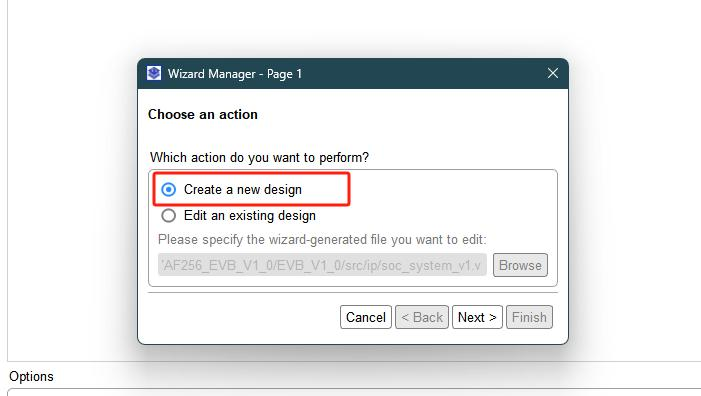

2.2 选择 Create a new design 然后点击 next 按钮
2.3 选择 Debugware IP 核 然后点击 NEXT 进入 IP 设置界面

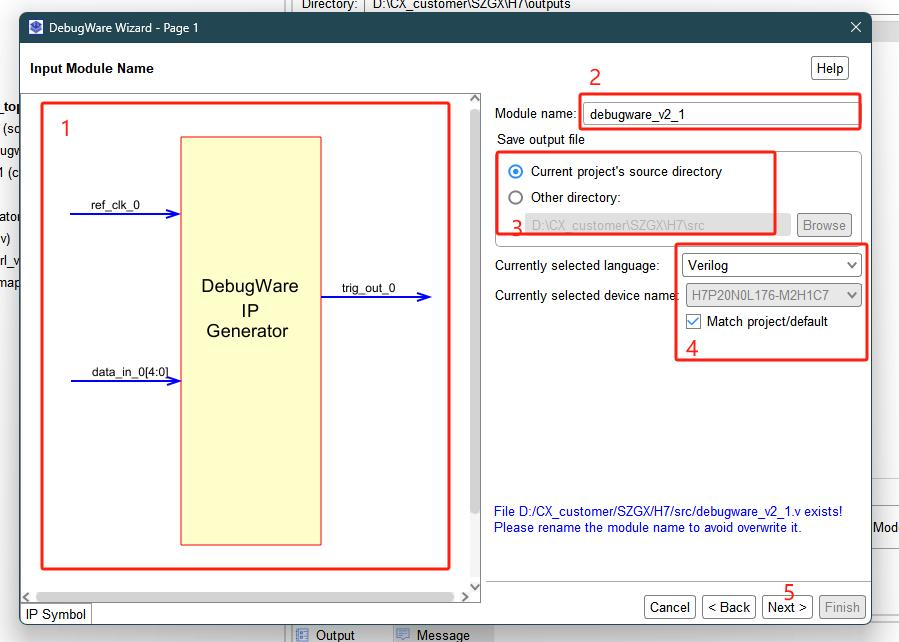

2.4 左边①框是 Debugware IP 核框架图，②是自定义命名 Debugware
名称，一般保持默认即可，也可自定义修改，③是 IP 当前源文件路
径，默认即可，④是语言和器件型号确认，确认无误，点击 NETX 进
入下一步；
2.5 LA 核参数设置，默认选择 1 即可，最大支持选择 4；

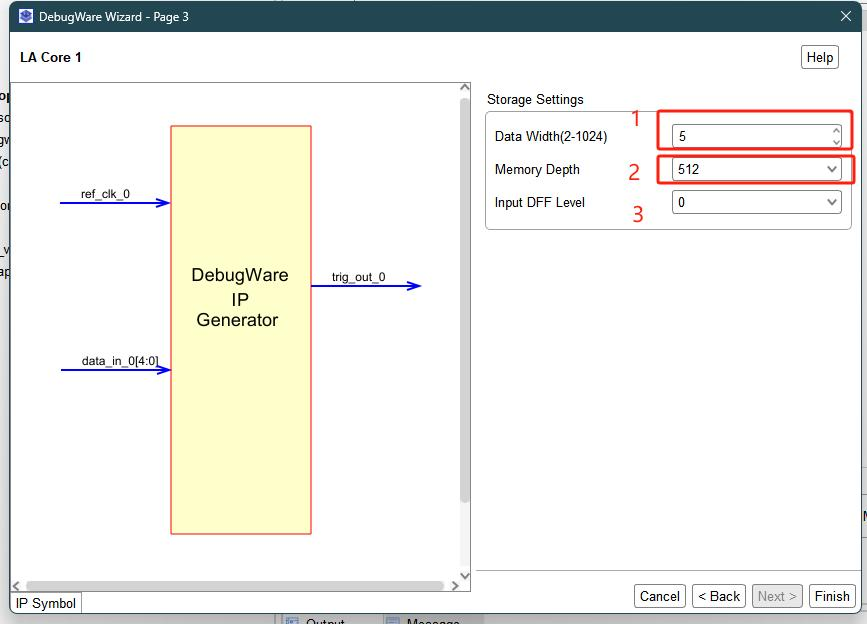

2.6 设置抓取信号的位宽和抓取信号的深度
①处设置信号位宽，支持 2-1024 范围，用户可自定义配置；
②处设置抓取信号深度，默认选择 512，也可自定义配置，推荐 1024，
过大的位宽和过大的深度会占用逻辑资源；
设置完成之后，选择 Finish，完成 Debugware IP 核的配置；

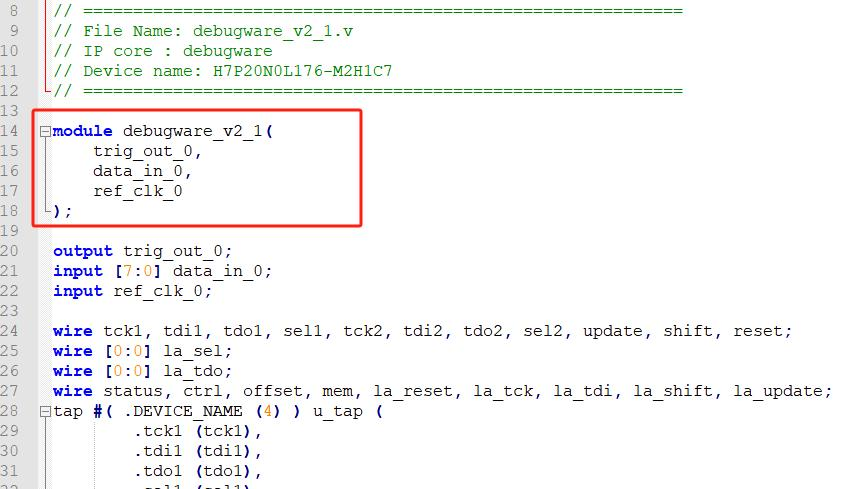

2.7.生成 Debugware IP 成功之后，双击 Debugware IP 核，找到如下
图代码，例化到自己需要抓取的代码中，trig_out_0:此信号方向输
出，可以忽略不管；data_in_0:抓取信号输入，位宽需要匹配，并且
被抓信号后面需要带位宽，否则会默认都为 1bit，例如 data[7:0];
只写 data 则为 1bit;
例化无误后，完成编译生成 ACF 文件，并且将程序下载到板子中；

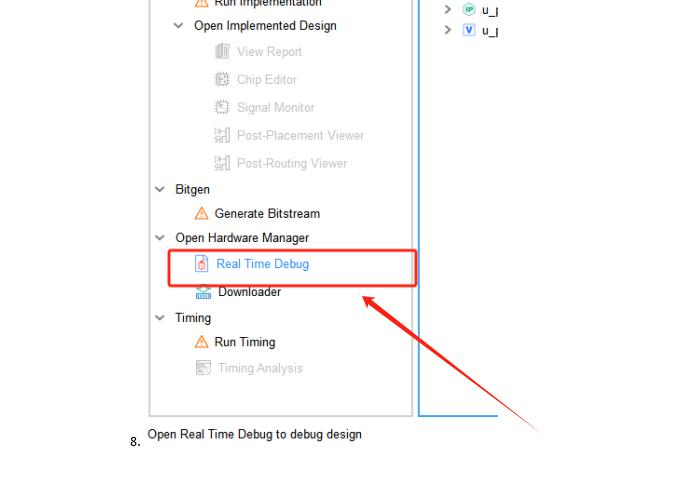

2.8 选择 Real Time Debug 选项，连接好下载器，进入到逻辑分析仪
界面；

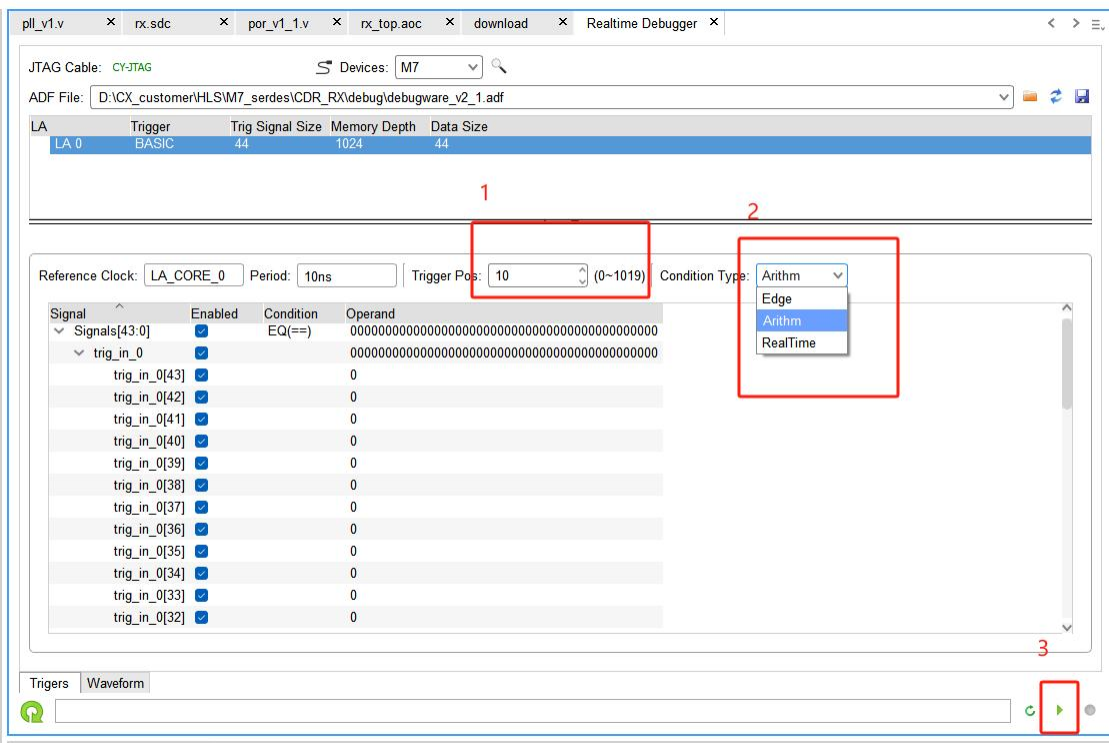

2.9.进入到 Triger 界面
①处设置波形触发位置，用户根据自己的深度设置需要触发的位置，
自定义，默认 10；
②处为触发条件的设置，可选择：Edge 边沿触发，支持上升沿下降
沿自定义，Arithm：支持数字信号触发，可设置 0 或 1，用户自定义
设置，RealTime 为实时抓取信号；
③处为开始信号，点击 3 处，信号波形触发后显示在 wave 界面，3
处后面为停止按钮；

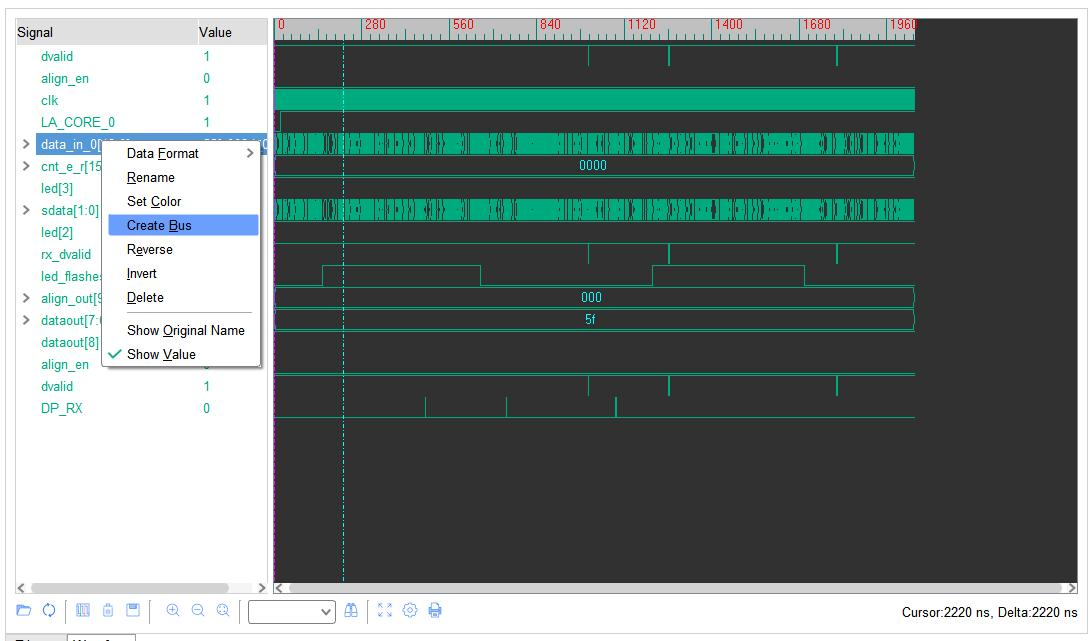

2.10 波形显示界面，用户可以放大或缩小波形，以便分析观察和调
试；修改名称，修改颜色，删除等基础操作，这里不多说明；信号重
命名操作：右键选择 Create Bus；

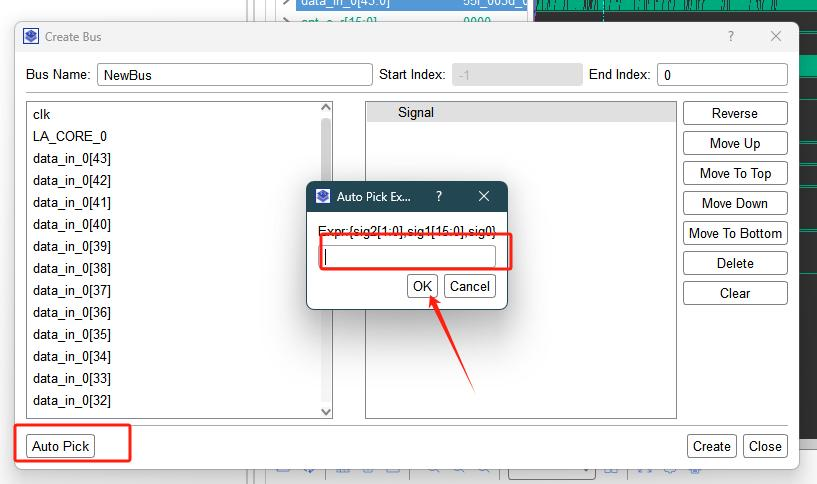

2.11 点击 Auto Pick 按钮，根据示例代码，复制自己源代码中的信
号（Expr:{sig2[1:0],sig1[15:0],sig0}），然后点击 OK，完成信
号的重命名，以便分析各个信号时序关系；

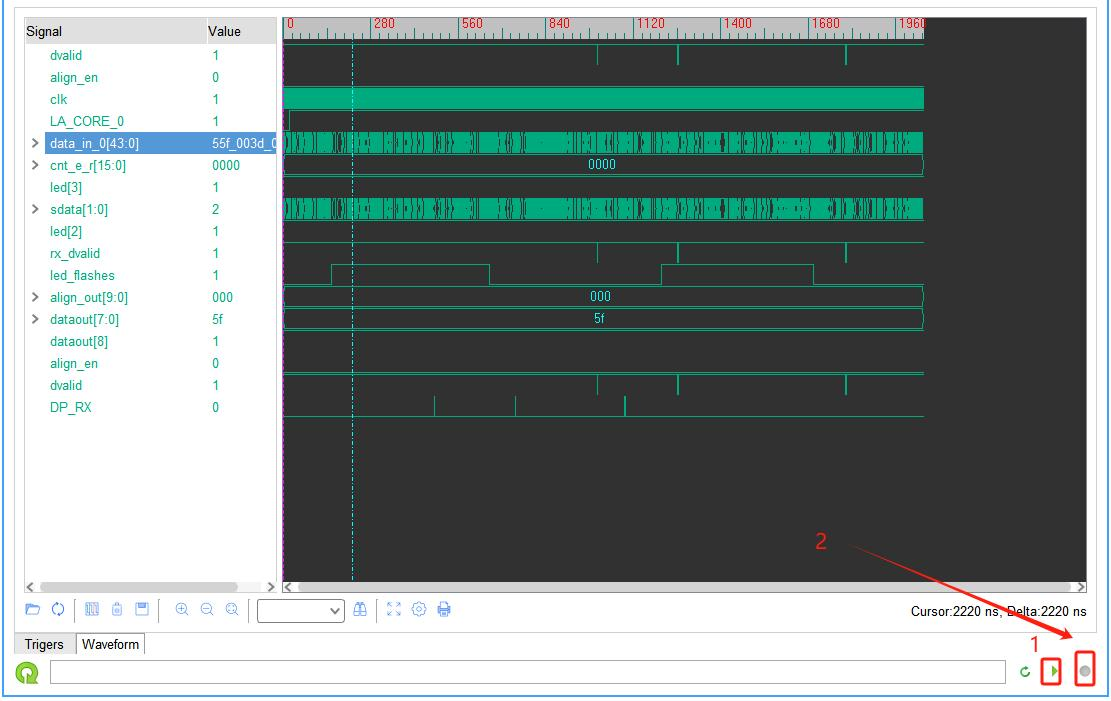

2.12.控制 ①开始 ②停止 按钮分析波形，配合触发和放大缩小，分
析各个信号时序，波形文件也可以另外保存，尾缀.vcd;
至此，完成 Debugware IP 的使用和波形分析操作。
介绍完毕，动手操作！！！
