【通用视觉框架】基于OpenCvSharp+WPF+YOLO开发的仿VisionMaster的通用视觉框架软件,全套源码,开箱即用

发布于:2025-08-02 ⋅ 阅读:(19) ⋅ 点赞:(0)

【通用视觉框架】基于OpenCvSharp+WPF+YOLO开发的仿VisionMaster的通用视觉框架软件,全套源码,开箱即用

基于OpenCvSharp、WPF和YOLO的组合,构建一个兼具图像处理能力可视化交互实时检测的工业级视觉框架。其核心是将底层算法与上层界面无缝衔接,实现类似VisionMaster的参数配置、流程编排和结果展示等功能。 可学习参考,也可略做修改,用在自己的项目上。

一、框架核心架构

需划分4个关键层次,确保模块化和可扩展性,各层职责如下:

层次 技术栈 核心功能
界面层 WPF 提供可视化操作界面(如流程图编辑器、参数配置面板、实时图像显示区),支持拖拽式流程编排。
算法层 OpenCvSharp+YOLO 封装图像处理(滤波、边缘检测等)、目标检测(YOLO模型推理)、测量(尺寸/角度计算)等核心算法。
数据层 内存缓存+文件IO 管理图像数据(原始图、处理后图)、算法参数(保存/加载配置文件)、检测结果(日志/报表)。
设备交互层 硬件SDK 对接相机(USB/网口相机)、光源控制器等外设,实现图像采集和硬件控制。
二、关键功能模块
1.工具模块

包含涉及图像算法的工具、 逻辑工具、通讯工具和系统工具等工具。

2.框架模块

包括可扩展架构、工程管理、可视化流程设计、模板化解决方案、个性化主题定制和系统配置

3. 可视化流程编排
  • 流程图编辑器:用WPF的控件实现节点拖拽,每个节点对应一个算法(如“图像采集→预处理→YOLO检测→结果输出”),节点间通过连线定义执行顺序。
  • 参数绑定:每个节点关联属性面板(如YOLO的置信度阈值、高斯滤波的核大小),修改后实时生效。
4. 结果展示与日志
  • 实时显示:WPF的控件绑定处理后的图像,`实现高效刷新(避免UI卡顿)。
  • 数据记录:将检测结果(如不合格品数量、尺寸偏差)存入数据库或生成Excel报表,支持通过WPF的数据网格控件展示历史记录。
三、打造灵活可控的通用视觉框架

该框架通过WPF的可视化优势OpenCvSharp的图像处理能力YOLO的高效检测,可实现工业场景中从图像采集到结果分析的全流程自动化。关键是做好模块解耦,让算法层与界面层独立迭代,同时优化实时性和用户交互体验,最终满足生产线的高精度、高稳定性需求。

四、推荐开发环境:

Win10 VS2022 .NET8+ WPF。

五、运行界面

仿VisionMaster的通用视觉框架

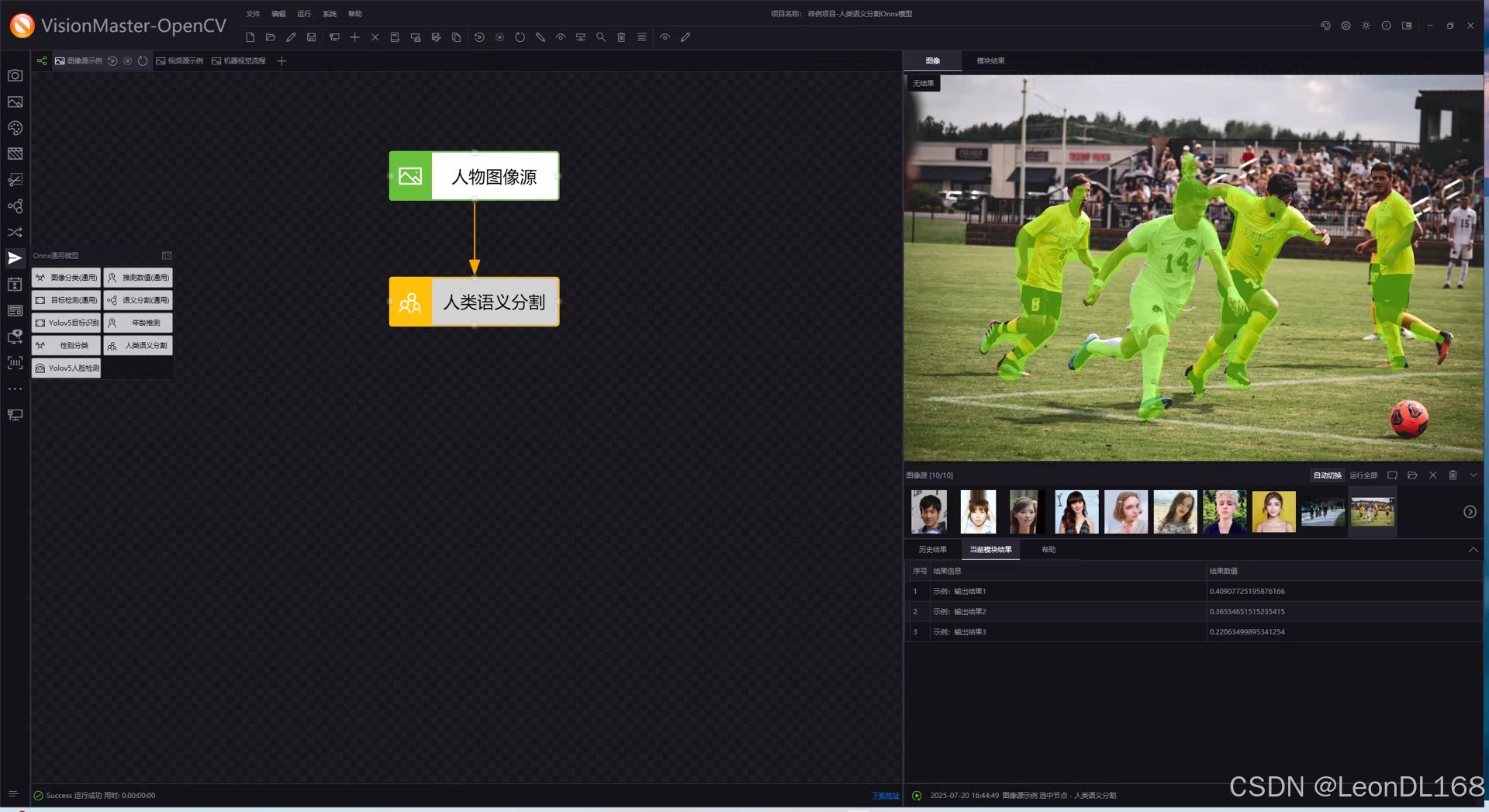

在这里插入图片描述

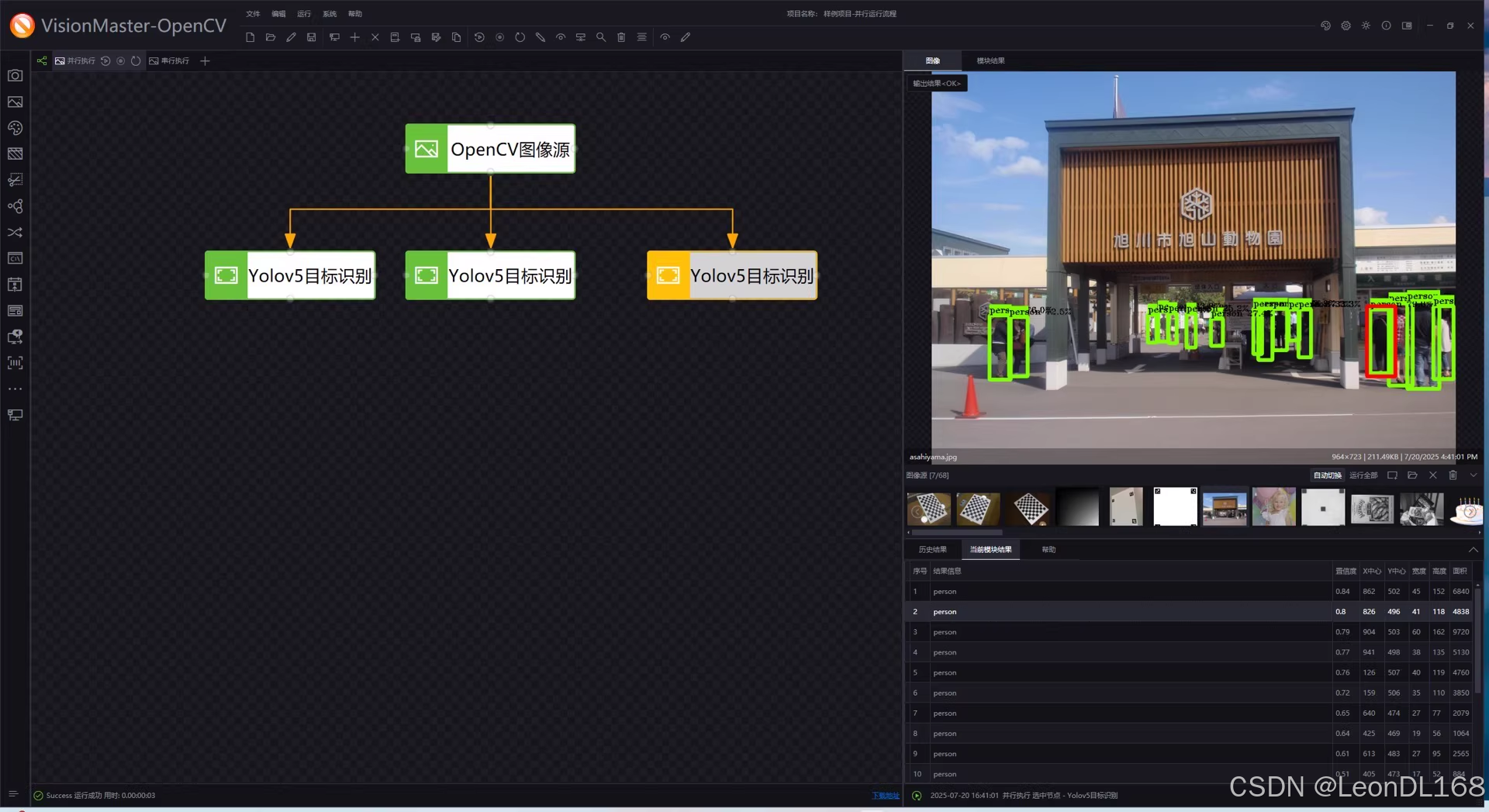

在这里插入图片描述

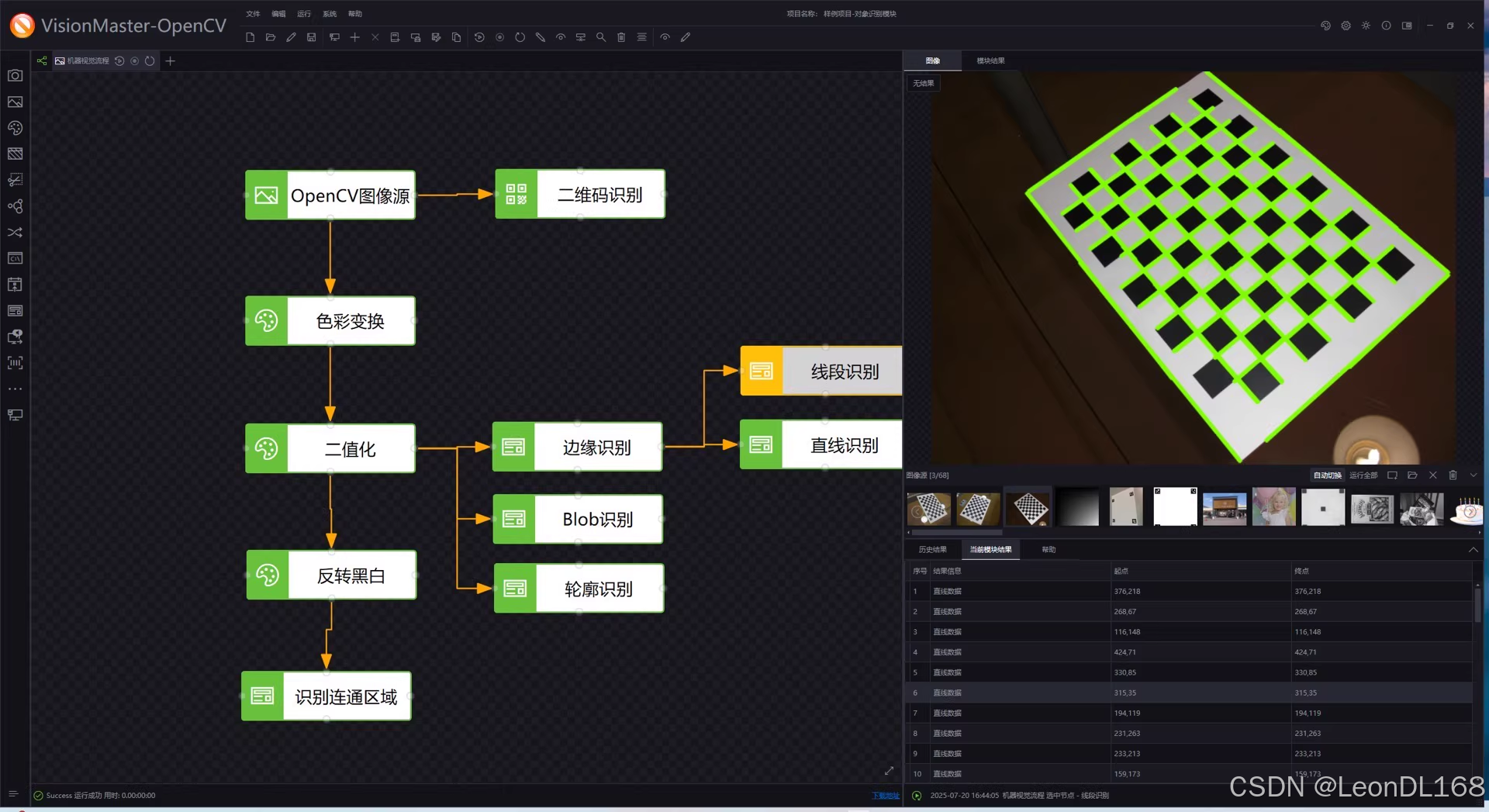

在这里插入图片描述

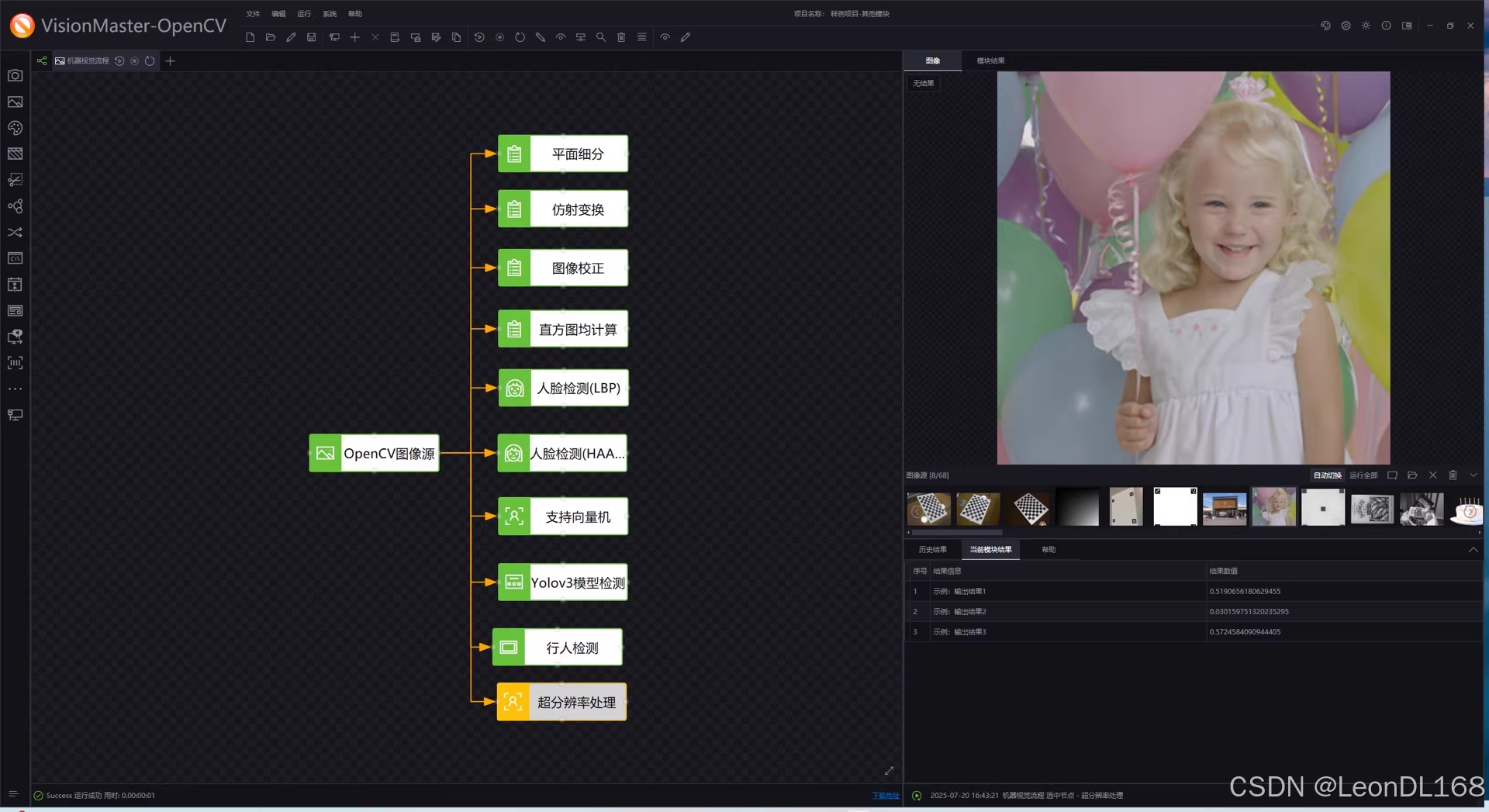

在这里插入图片描述

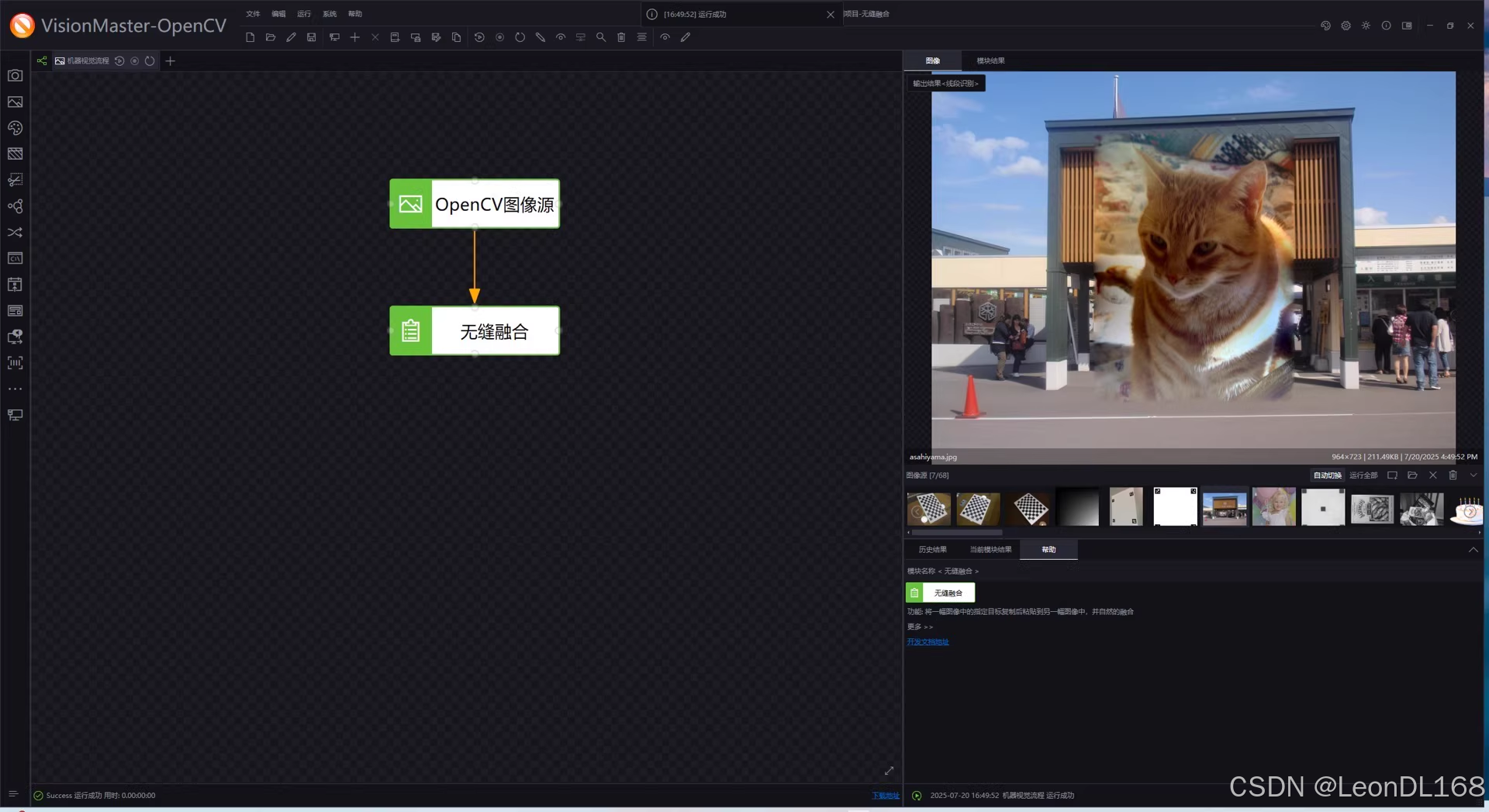

在这里插入图片描述

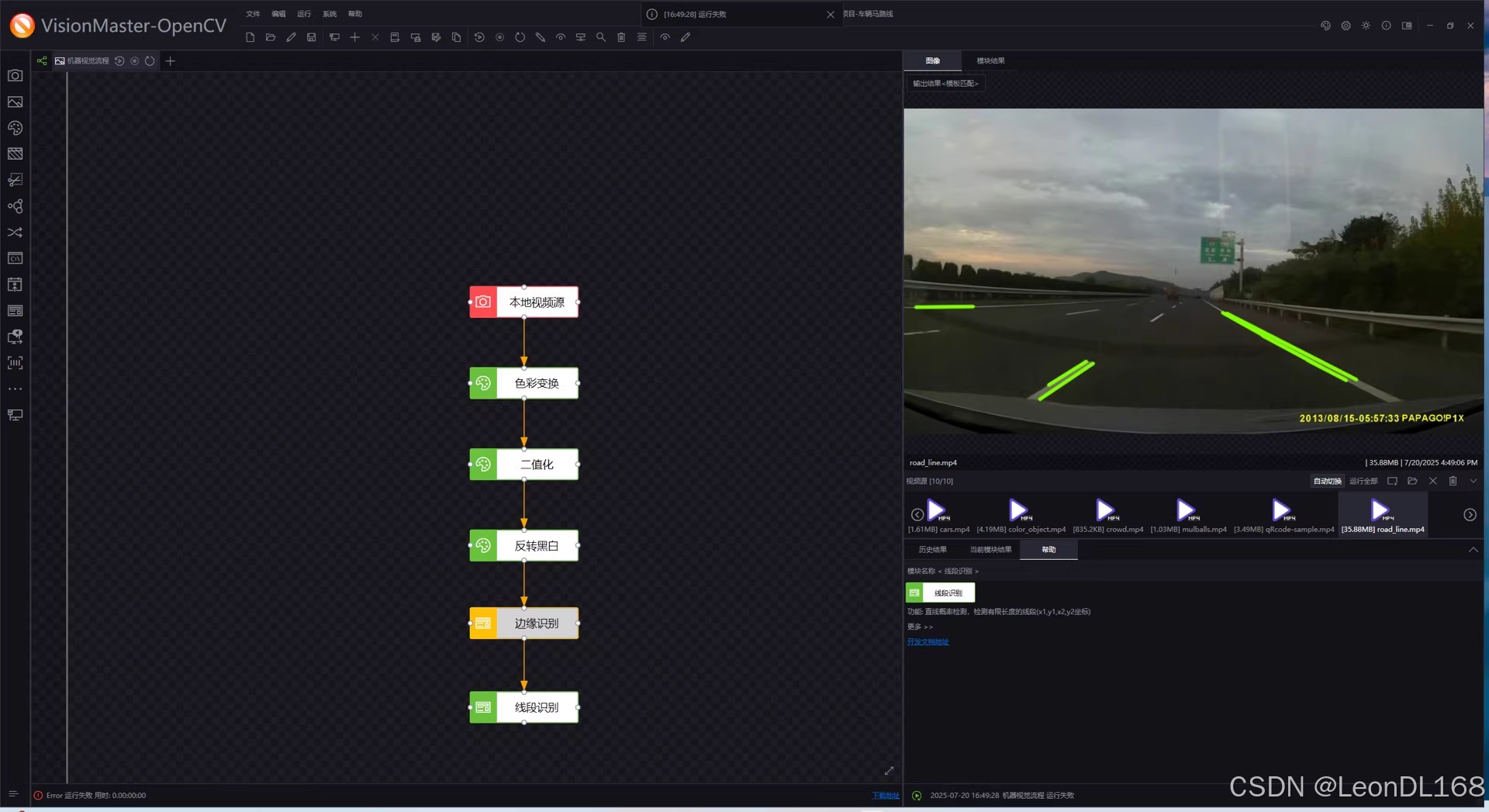

在这里插入图片描述

需要源码请私信或者自行下载点击即可下载

更多工业机器视觉框架软件下载请点击
