QPainter::CompositionMode解析

发布于：2025-08-04 ⋅ 阅读:(14) ⋅ 点赞:(0)

基本概念

  • 目标(Destination)：已经存在的像素。
  • 源(Source)：要绘制的新像素。

  • 组合模式：决定源和目标如何混合。

总结

  1. SourceOver：源绘制在目标之上。
  2. DestinationOver：目标绘制在源之上。
  3. Clear：二者重叠区域被清空为透明。
  4. Source：结果完全由源决定。
  5. Destination：结果完全由目标决定。
  6. SourceIn：输出RGB值由源决定，且受到目标的透明度影响，只有在目标不透明处才显示。
  7. DestinationIn：输出RGB值由目标决定，且受到源的透明度影响。在源的透明区域，目标不保留。
  8. SourceOut：输出RGB值由源决定，且受到目标的不透明度的补集调制。结果在目标完全不透明的区域不显示。
  9. DestinationOut：输出RGB值由目标决定，且受到源的不透明度的补集调制。结果在源完全不透明的区域不显示
  10. SourceAtop：只在目标不透明的区域绘制，目标只在源透明的区域保留。
  11. DestinationAtop：只在源不透明的区域绘制，源只在目标透明的区域保留。
  12. Xor：源和目标在彼此透明的区域显示，在都不透明的区域变透明。
  13. Plus：相当于 Photoshop 中的“线性减淡”混合模式。
  14. Multiply：相当于 Photoshop 中的“正片叠底”混合模式。

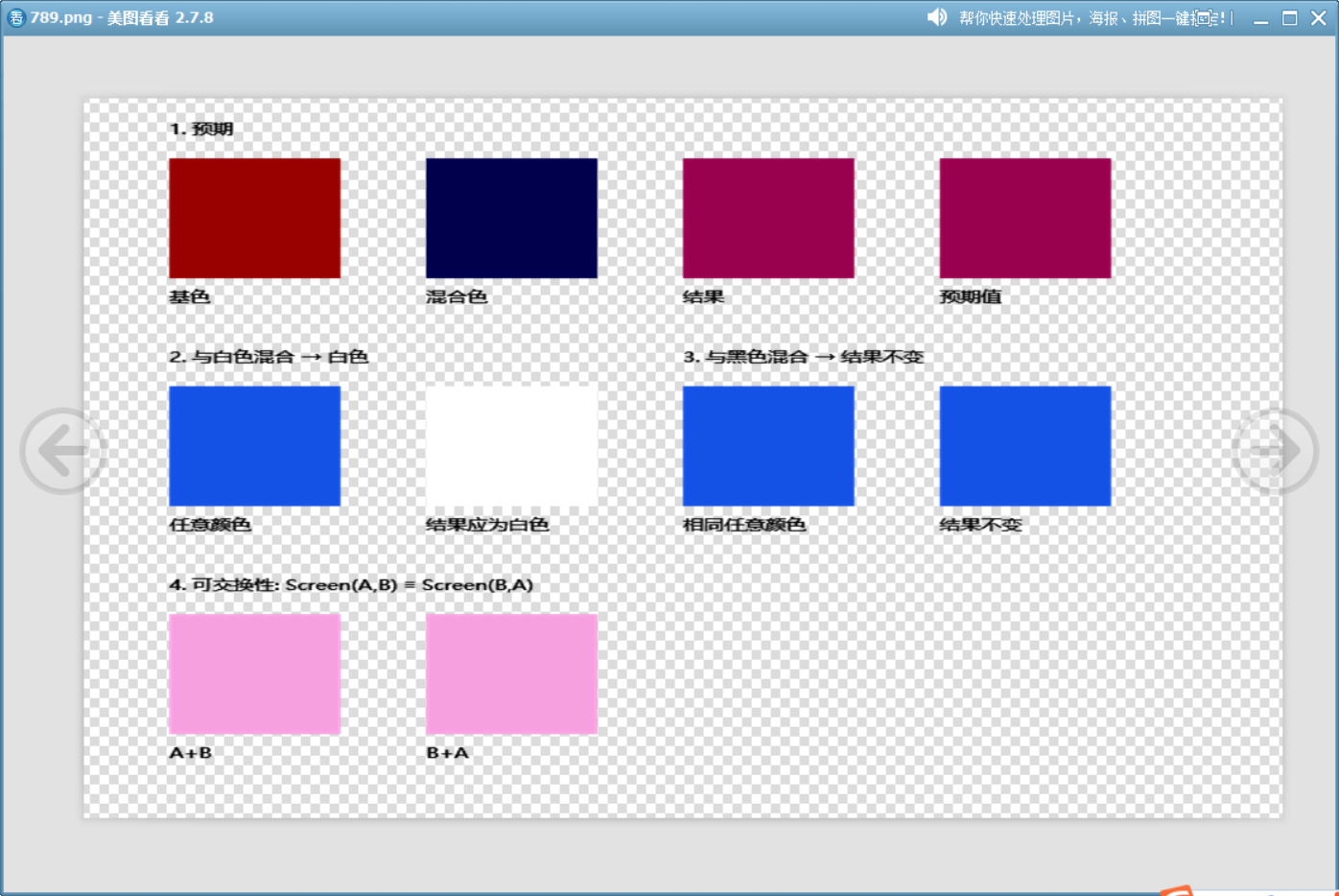

  15. Screen：相当于 Photoshop 中的“滤色”混合模式。
  16. Overlay：相当于 Photoshop 中的“叠加”混合模式。
  17. Darken：相当于 Photoshop 中的“变暗”混合模式。
  18. Lighten：相当于 Photoshop 中的“变亮”混合模式。
  19. ColorDodge：相当于 Photoshop 中的“颜色减淡”混合模式。
  20. ColorBurn：相当于 Photoshop 中的“颜色加深”混合模式。
  21. HardLight：相当于 Photoshop 中的“强光”混合模式。
  22. SoftLight：相当于 Photoshop 中的“柔光”混合模式。
  23. Difference：相当于 Photoshop 中的“差值”混合模式。
  24. Exclusion：相当于 Photoshop 中的“排除”混合模式。

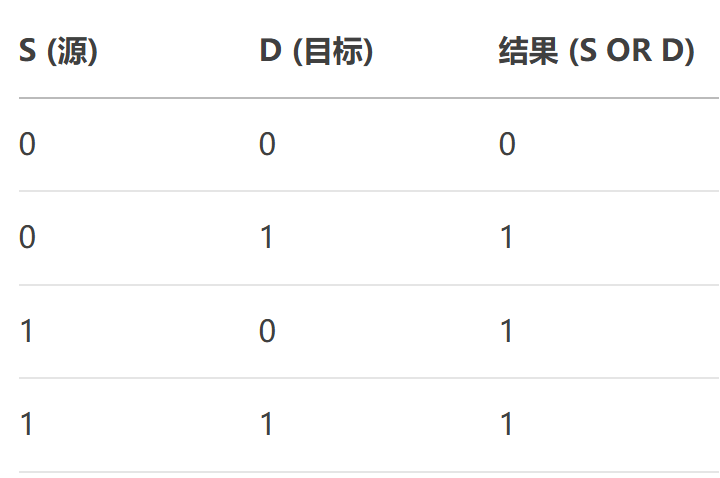

  25. SourceOrDestination：位运算，结果 = Source | Destination。

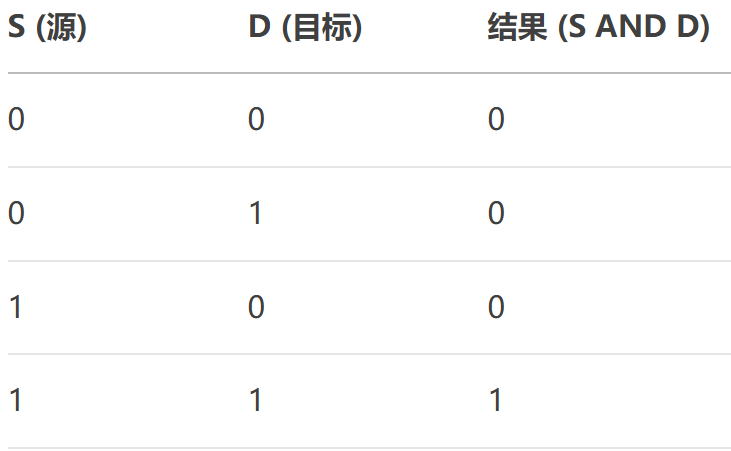

  26. SourceAndDestination：位运算，结果 = Source & Destination。

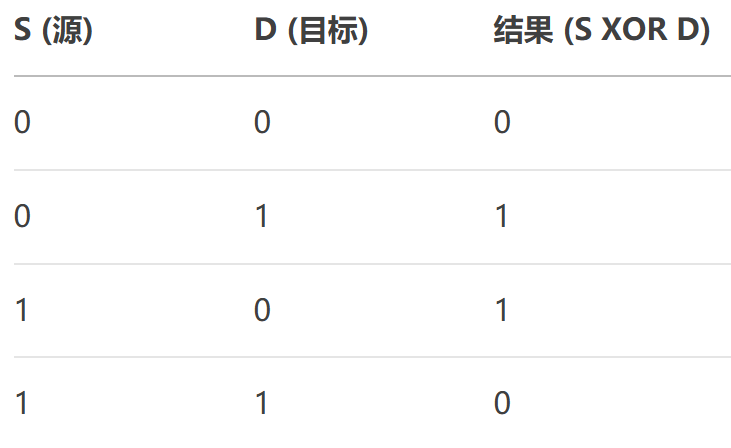

  27. SourceXorDestination：位运算，结果 = Source ^ Destination。

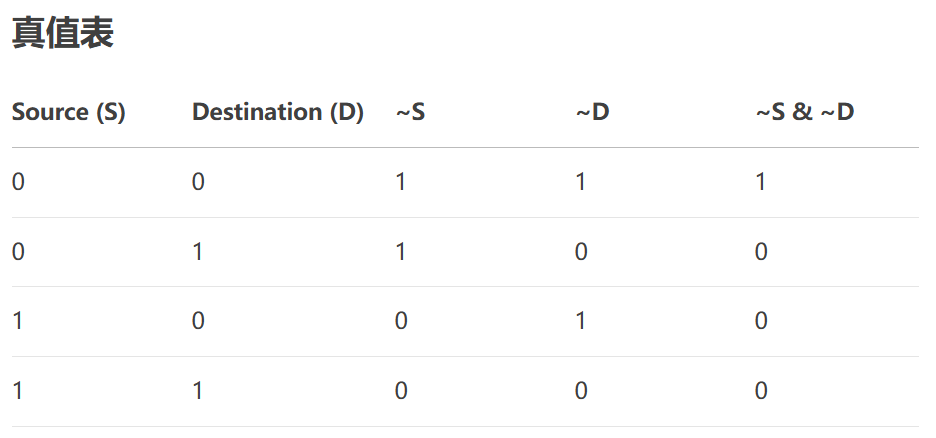

  28. NotSourceAndNotDestination：位运算，结果 = (~Source) & (~Destination)。

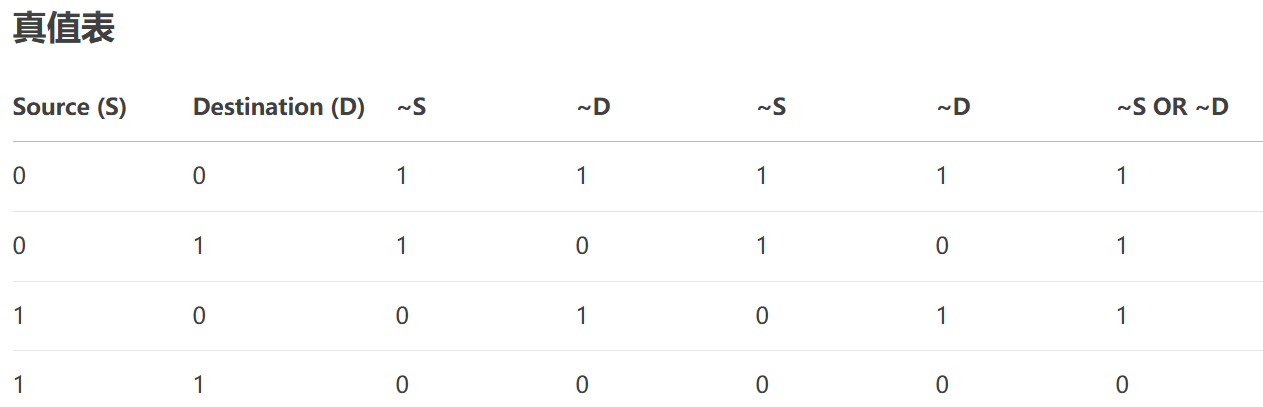

  29. NotSourceOrNotDestination：位运算，结果 = (~Source) | (~Destination)。

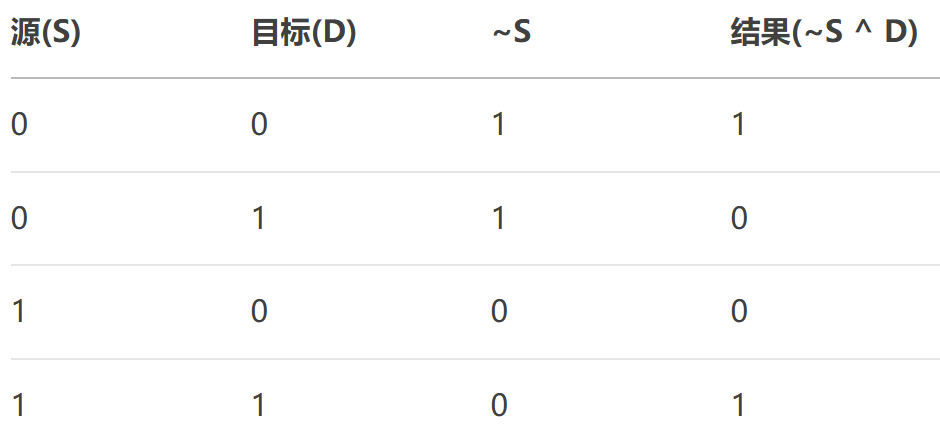

  30. NotSourceXorDestination：位运算，结果 = (~Source) ^ Destination。
  31. NotSource：位运算，结果 = ~Source。

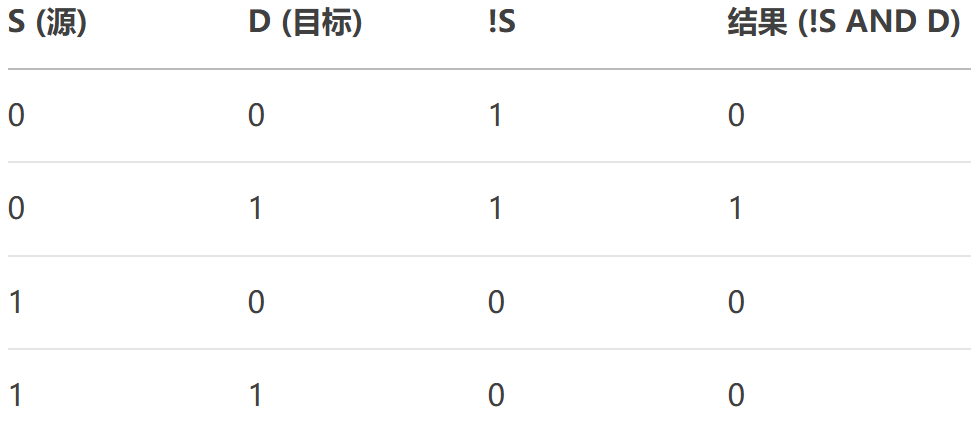

  32. NotSourceAndDestination：位运算，结果 = (~Source) & Destination。

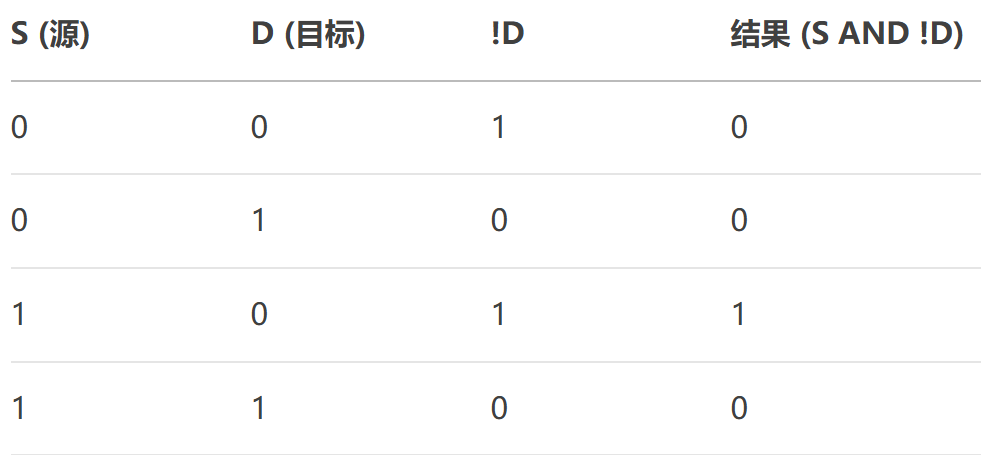

  33. SourceAndNotDestination：位运算，结果 = Source & (~Destination)。

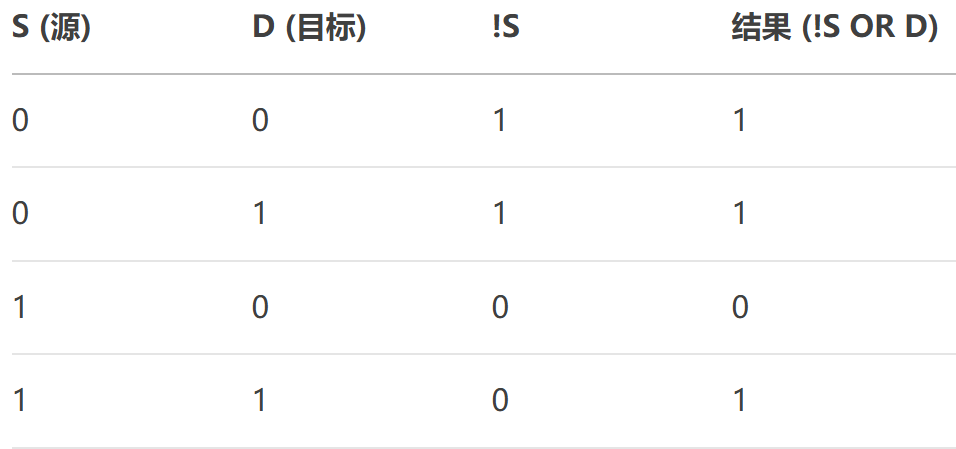

  34. NotSourceOrDestination：位运算，结果 = (~Source) | Destination。
  35. SourceOrNotDestination：位运算，结果 = Source | (~Destination)。
  36. ClearDestination：无视目标像素和源像素，结果像素值所有位都设为 0。
  37. SetDestination：无视目标像素和源像素，结果像素值所有位都设为 1。
  38. NotDestination：位运算，结果 = ~Destination。

一、Porter-Duff合成模式

1~12为Porter-Duff合成模式。

计算时要预乘透明度。

下面这个模拟函数展示了这12种模式的原理：

QColor blendPorterDuff(const QColor &dst, const QColor &src, QPainter::CompositionMode mode)
{
    // 获取预乘颜色值
    qreal a_dst = dst.alphaF();
    qreal a_src = src.alphaF();

    qreal r_dst = dst.redF() * a_dst;
    qreal g_dst = dst.greenF() * a_dst;
    qreal b_dst = dst.blueF() * a_dst;

    qreal r_src = src.redF() * a_src;
    qreal g_src = src.greenF() * a_src;
    qreal b_src = src.blueF() * a_src;

    // 输出变量
    qreal r_out = 0.0, g_out = 0.0, b_out = 0.0, a_out = 0.0;

    // 根据模式选择合成算法
    switch (mode) {
    // Porter-Duff 12种基本模式
    case QPainter::CompositionMode_Clear: // [0]
        // R = 0
        // A = 0
        a_out = 0.0;
        break;

    case QPainter::CompositionMode_Source: // [1]
        // R = Cs
        // A = As
        r_out = r_src;
        g_out = g_src;
        b_out = b_src;
        a_out = a_src;
        break;

    case QPainter::CompositionMode_Destination: // [2]
        // R = Cd
        // A = Ad
        r_out = r_dst;
        g_out = g_dst;
        b_out = b_dst;
        a_out = a_dst;
        break;

    case QPainter::CompositionMode_SourceOver: // [3] (最常见的模式)
        // R = Cs + Cd*(1-As)
        // A = As + Ad*(1-As)
        r_out = r_src + r_dst * (1.0 - a_src);
        g_out = g_src + g_dst * (1.0 - a_src);
        b_out = b_src + b_dst * (1.0 - a_src);
        a_out = a_src + a_dst * (1.0 - a_src);
        break;

    case QPainter::CompositionMode_DestinationOver: // [4]
        // R = Cd + Cs*(1-Ad)
        // A = Ad + As*(1-Ad)
        r_out = r_dst + r_src * (1.0 - a_dst);
        g_out = g_dst + g_src * (1.0 - a_dst);
        b_out = b_dst + b_src * (1.0 - a_dst);
        a_out = a_dst + a_src * (1.0 - a_dst);
        break;

    case QPainter::CompositionMode_SourceIn: // [5]
        // R = Cs*Ad
        // A = As*Ad
        r_out = r_src * a_dst;
        g_out = g_src * a_dst;
        b_out = b_src * a_dst;
        a_out = a_src * a_dst;
        break;

    case QPainter::CompositionMode_DestinationIn: // [6]
        // R = Cd*As
        // A = Ad*As
        r_out = r_dst * a_src;
        g_out = g_dst * a_src;
        b_out = b_dst * a_src;
        a_out = a_dst * a_src;
        break;

    case QPainter::CompositionMode_SourceOut: // [7]
        // R = Cs*(1-Ad)
        // A = As*(1-Ad)
        r_out = r_src * (1.0 - a_dst);
        g_out = g_src * (1.0 - a_dst);
        b_out = b_src * (1.0 - a_dst);
        a_out = a_src * (1.0 - a_dst);
        break;

    case QPainter::CompositionMode_DestinationOut: // [8]
        // R = Cd*(1-As)
        // A = Ad*(1-As)
        r_out = r_dst * (1.0 - a_src);
        g_out = g_dst * (1.0 - a_src);
        b_out = b_dst * (1.0 - a_src);
        a_out = a_dst * (1.0 - a_src);
        break;

    case QPainter::CompositionMode_SourceAtop: // [9]
        // R = Cs*Ad + Cd*(1-As)
        // A = As*Ad + Ad*(1-As) = Ad
        r_out = r_src * a_dst + r_dst * (1.0 - a_src);
        g_out = g_src * a_dst + g_dst * (1.0 - a_src);
        b_out = b_src * a_dst + b_dst * (1.0 - a_src);
        a_out = a_dst; // 简化计算
        break;

    case QPainter::CompositionMode_DestinationAtop: // [10]
        // R = Cd*As + Cs*(1-Ad)
        // A = Ad*As + As*(1-Ad) = As
        r_out = r_dst * a_src + r_src * (1.0 - a_dst);
        g_out = g_dst * a_src + g_src * (1.0 - a_dst);
        b_out = b_dst * a_src + b_src * (1.0 - a_dst);
        a_out = a_src; // 简化计算
        break;

    case QPainter::CompositionMode_Xor: // [11]
        // R = Cs*(1-Ad) + Cd*(1-As)
        // A = As*(1-Ad) + Ad*(1-As)
        r_out = r_src * (1.0 - a_dst) + r_dst * (1.0 - a_src);
        g_out = g_src * (1.0 - a_dst) + g_dst * (1.0 - a_src);
        b_out = b_src * (1.0 - a_dst) + b_dst * (1.0 - a_src);
        a_out = a_src * (1.0 - a_dst) + a_dst * (1.0 - a_src);
        break;

    default:
        // 默认使用 SourceOver
        r_out = r_src + r_dst * (1.0 - a_src);
        g_out = g_src + g_dst * (1.0 - a_src);
        b_out = b_src + b_dst * (1.0 - a_src);
        a_out = a_src + a_dst * (1.0 - a_src);
        break;
    }

    // 处理完全透明的情况（避免除以零）
    if (a_out <= 0.0) {
        return QColor(0, 0, 0, 0);
    }

    // 转换回非预乘格式并裁剪范围
    r_out = qBound(0.0, r_out / a_out, 1.0);
    g_out = qBound(0.0, g_out / a_out, 1.0);
    b_out = qBound(0.0, b_out / a_out, 1.0);
    a_out = qBound(0.0, a_out, 1.0);

    return QColor::fromRgbF(r_out, g_out, b_out, a_out);
}

1、SourceOver

默认模式，源覆盖在目标上。

2、DestinationOver

源被放置在目标的下面。这就是说要看见新绘制的内容，已有的内容不能是不透明的。

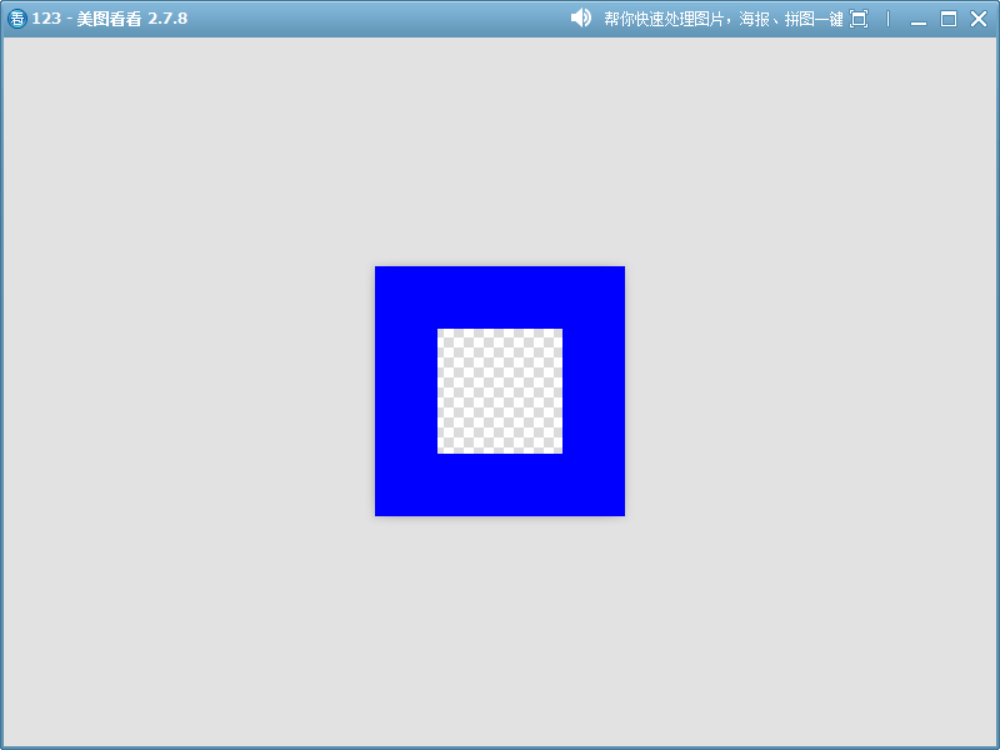

3、Clear

将目标和源重叠的部分设置为透明。使用这个模式进行绘制时，相当于“橡皮擦”效果。

    QImage image(200, 200, QImage::Format_ARGB32);
    image.fill(Qt::blue); // 背景是蓝色的

    QPainter painter(&image);
    painter.setCompositionMode(QPainter::CompositionMode_Clear);
    painter.fillRect(50, 50, 100, 100, Qt::white); // 这个区域会被清空（变成透明或默认背景）
    painter.end();
    image.save("D://123.png");

4、Source

输出结果完全由源像素决定，目标像素会被直接忽略（无论源像素是否透明）。

5、Destination

与 Source 模式相反，输出结果完全由目标像素决定，源像素会被完全忽略。也就是新绘制的内容不会产生影响。

void drawImage()
{
    QColor destinationColor = QColor(255,0,0,100);
    QColor sourceColor = QColor(0,255,0,100);

    QImage image(500, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    painter.setBrush(destinationColor);
    painter.drawRect(210, 10, 100, 100);

    painter.setCompositionMode(QPainter::CompositionMode_Destination);
    painter.setBrush(sourceColor);
    painter.drawRect(250, 50, 100, 100);
    image.save("D://123.png");
}

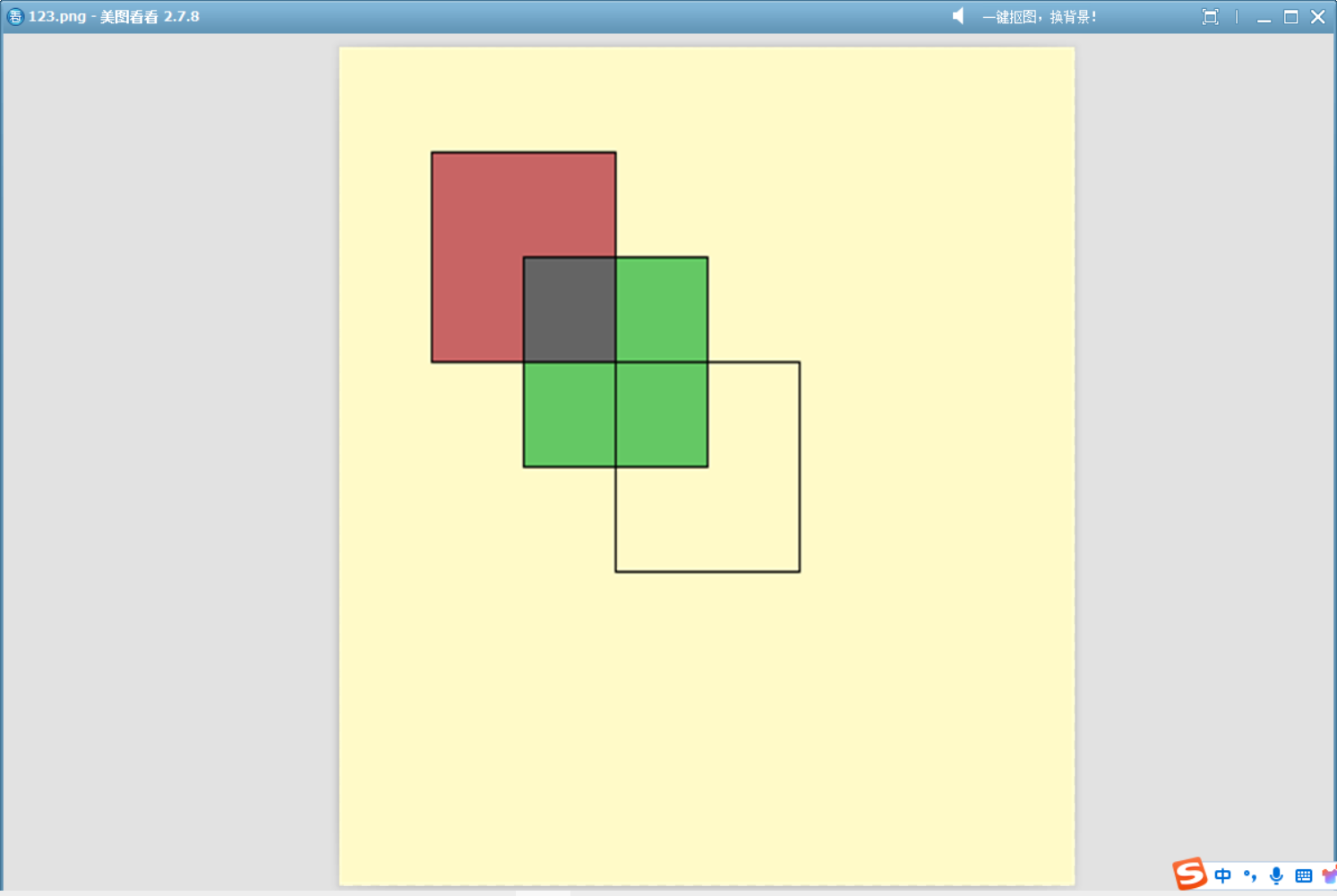

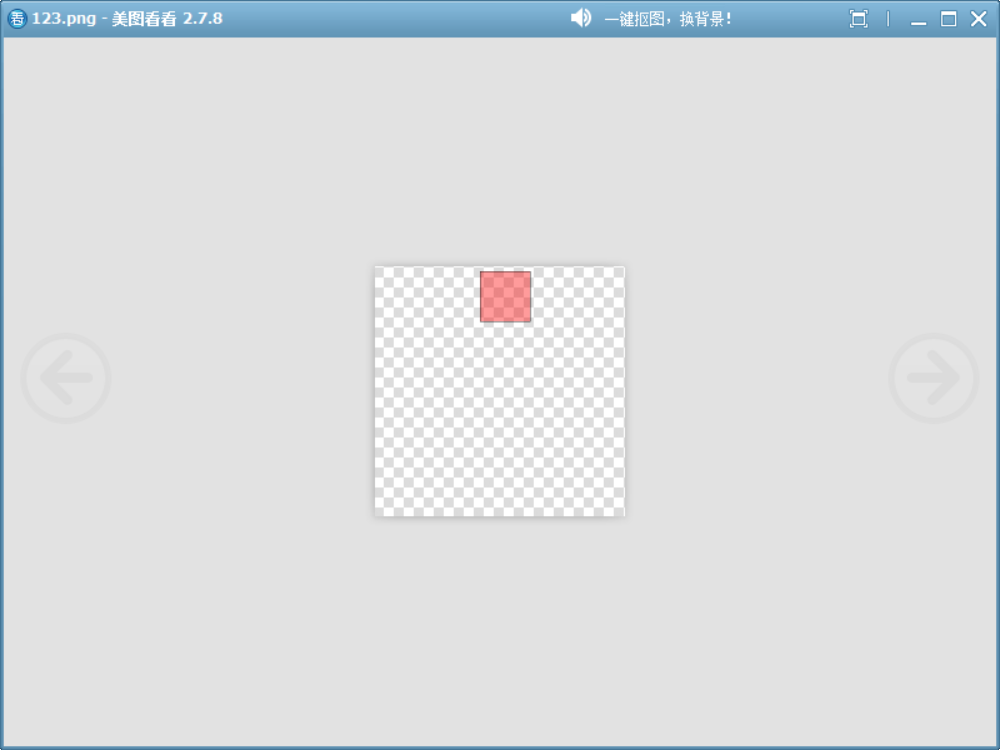

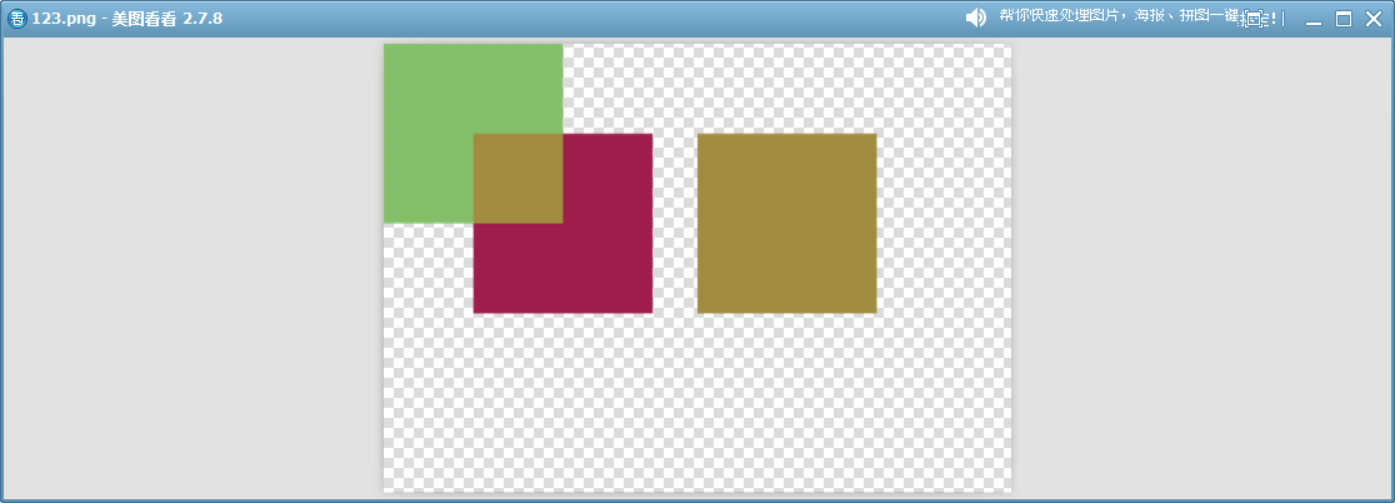

如图，源像素没有绘制出来。

这种模式看起来没用，实际上可以用来根据某种标识选择性绘制。

void ColorBlenderWidget::paintEvent(QPaintEvent *event)
{
    QPainter painter(this);
    painter.fillRect(rect(), QColor(240, 240, 240));

    painter.setPen(Qt::darkGray);
    painter.drawRect(rect().adjusted(0, 0, -1, -1));

    // 根据条件绘制或不绘制logo
    QRect logoRect(20, 20, 100, 50);

    bool shouldDrawLogo = false;

    {
        painter.save();
        if(!shouldDrawLogo)
        {
            painter.setCompositionMode(QPainter::CompositionMode_Destination);
        }

        // 正常绘制logo
        painter.fillRect(logoRect, QColor(200, 50, 50));
        painter.setPen(Qt::white);
        painter.drawText(logoRect, Qt::AlignCenter, "LOGO");
        painter.restore();
    }

    // 绘制其他内容
    painter.setPen(Qt::black);
    painter.drawText(QRect(20, 80, 200, 30),
                     QString("Logo显示状态: %1").arg(shouldDrawLogo ? "开" : "关"));
}

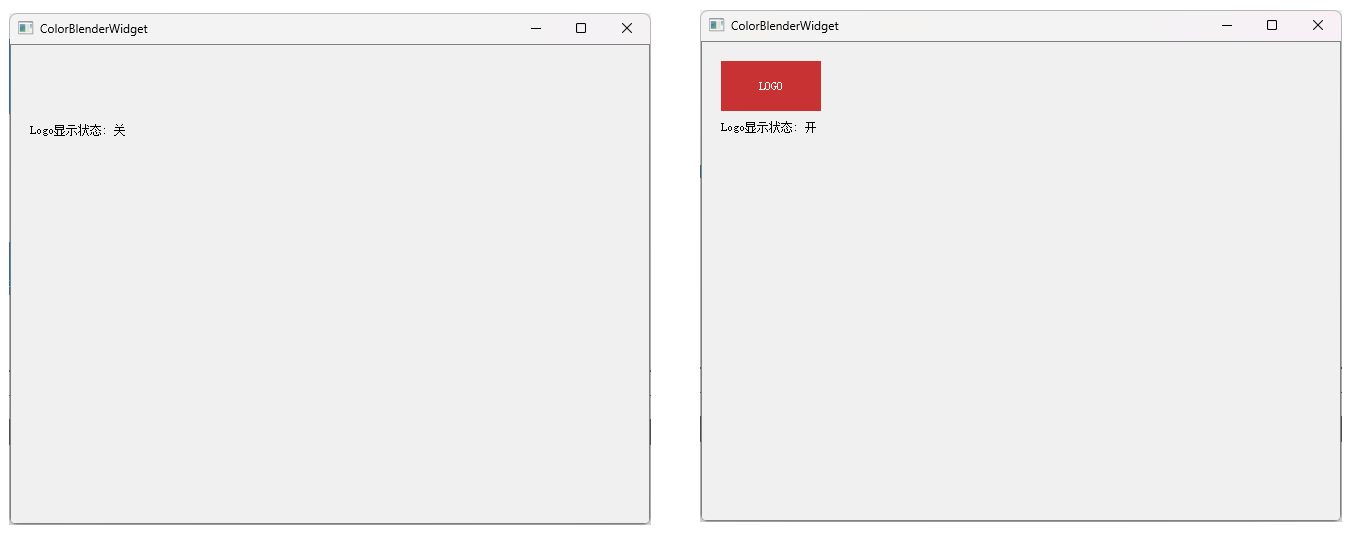

使用此模式通过设置一个标识可以对绘制内容进行控制。

6、SourceIn

此模式可以结合上面的模拟函数理解：
r_out = r_src * a_dst;
g_out = g_src * a_dst;
b_out = b_src * a_dst;
a_out = a_src * a_dst;

可见此模式的特点：

  • 结果的RGB值由源决定，且受到目标的透明度影响。
  • 只有在目标不透明处才显示（在目标透明处 a_out = a_src * a_dst 结果是 0）
void drawImage()
{
    QImage image(500, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    QLinearGradient gradient(0, 0, 400, 0);
    gradient.setColorAt(0, QColor(0, 0, 0, 0));    // 左：完全透明（Alpha=0）
    gradient.setColorAt(1, QColor(0, 0, 0, 255));  // 右：完全不透明（Alpha=255）
    painter.fillRect(QRect(0, 0, 400, 200), gradient);

    painter.setCompositionMode(QPainter::CompositionMode_SourceIn);
    painter.fillRect(QRect(0, 0, 400, 200), Qt::red);

    image.save("D://123.png");
}

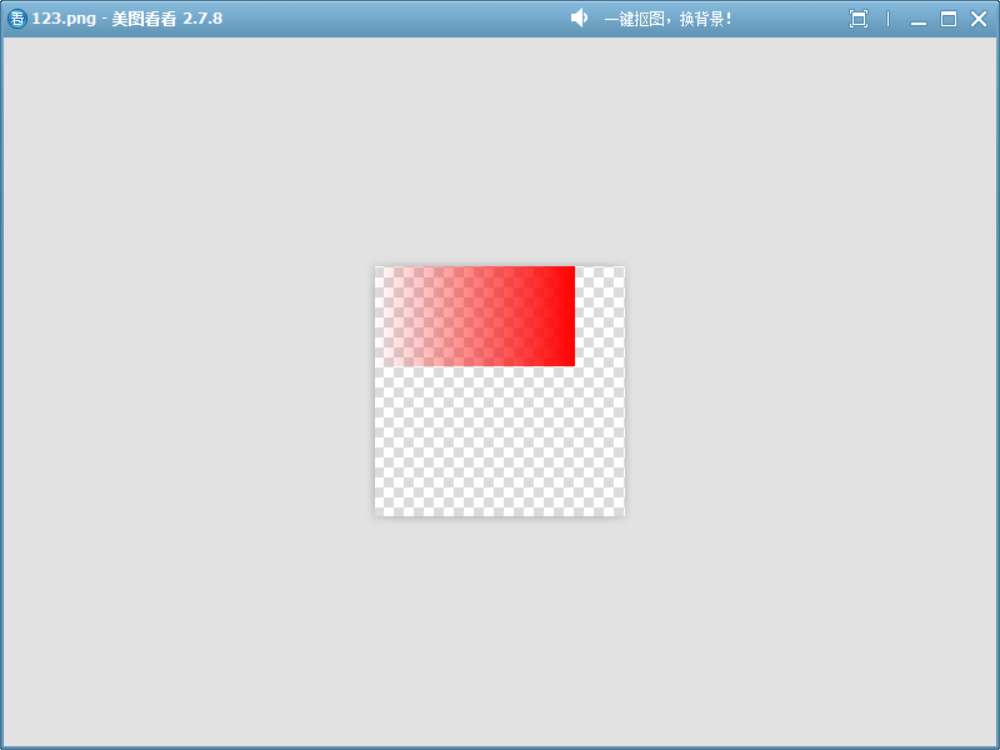

如图，填充一个不透明的矩形，视觉效果是渐变矩形。

ColorBlenderWidget::ColorBlenderWidget(QWidget *parent)
    : QWidget(parent)
{
    setAttribute(Qt::WA_OpaquePaintEvent);//窗口背景透明
}

void ColorBlenderWidget::paintEvent(QPaintEvent *event)
{
    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing);

    QFont font("Arial", 48, QFont::Bold);
    painter.setFont(font);

    QPainterPath textPath;
    textPath.addText(20, height()/2 + 20, font, "黄河之水天上来");

    painter.setPen(Qt::NoPen);
    painter.setBrush(Qt::black);
    painter.drawPath(textPath);

    painter.setCompositionMode(QPainter::CompositionMode_SourceIn);//注意背景透明

    QLinearGradient grad(0, 0, width(), 0);
    grad.setColorAt(0, Qt::red);
    grad.setColorAt(0.5, Qt::yellow);
    grad.setColorAt(1, Qt::green);
    painter.fillRect(rect(), grad);
}

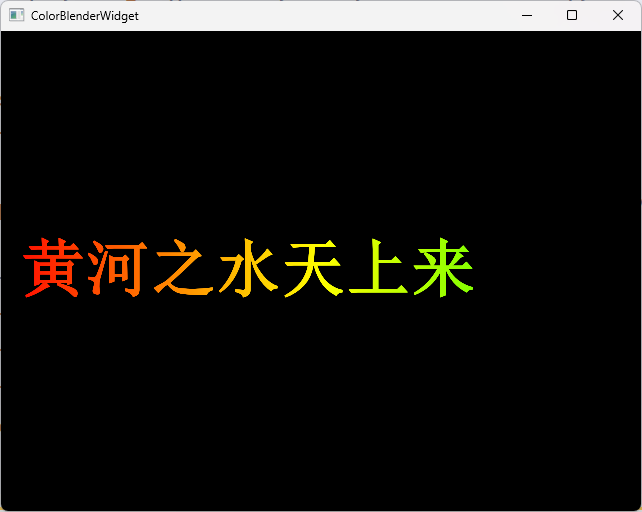

如图，透明背景上先绘制黑色文字，再在整个窗口填充渐变，视觉效果是渐变只显示在非透明区（黑色文字上）。

7、DestinationIn

此模式可结合上面的模拟函数来看：

r_out = r_dst * a_src;
g_out = g_dst * a_src;
b_out = b_dst * a_src;
a_out = a_dst * a_src;

可见：

  • 结果的RGB值由目标决定，且受到源的透明度影响。
  • 在源的透明区域，目标不保留（源透明的区域 a_out = a_dst * a_src 结果是 0）。
void drawImage()
{
    QImage image(500, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    QLinearGradient gradient(0, 0, 400, 0);
    gradient.setColorAt(0, QColor(0, 0, 0, 0));    // 左：完全透明（Alpha=0）
    gradient.setColorAt(1, QColor(0, 0, 0, 255));  // 右：完全不透明（Alpha=255）
    painter.fillRect(QRect(0, 0, 400, 200), gradient);

    painter.fillRect(QRect(0, 260, 400, 200), gradient);

    painter.setCompositionMode(QPainter::CompositionMode_DestinationIn);
    QColor color = Qt::red;
    color.setAlpha(120);
    painter.fillRect(QRect(0, 0, 400, 200), color);

    image.save("D://123.png");
}

如图，先绘制两个相同的渐变矩形，下方的渐变矩形作为对比，上方的渐变矩形作为目标，然后在上方渐变矩形上使用此模式绘制半透明红色，可见：绘制的不透明红色（源）的RGB没有起作用，源的透明度稀释了目标颜色。

8、SourceOut

此模式可结合上面的模拟函数来看：
r_out = r_src * (1.0 - a_dst);
g_out = g_src * (1.0 - a_dst);
b_out = b_src * (1.0 - a_dst);
a_out = a_src * (1.0 - a_dst);

可见：

  • 结果的RGB值由源决定，且受到目标的不透明度的补集调制。
  • 结果在目标完全不透明的区域不显示（目标完全不透明时 a_out = a_src * (1.0 - a_dst) 结果为 0）
void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    // 1. 绘制目标图像（Destination）：一个从左到右 alpha 渐变（0.0 -> 1.0）的蓝色矩形
    painter.fillRect(0, 0, 200, 200, QColor(0, 0, 255, 0));     // 完全透明（alpha=0）
    painter.fillRect(200, 0, 200, 200, QColor(0, 0, 255, 128)); // 半透明（alpha=128）
    painter.fillRect(400, 0, 200, 200, QColor(0, 0, 255, 255)); // 完全不透明（alpha=255）

    // 2. 设置合成模式为 SourceOut
    painter.setCompositionMode(QPainter::CompositionMode_SourceOut);

    // 3. 绘制源图像（Source）：一个完全不透明（alpha=255）的红色矩形
    painter.fillRect(50, 50, 600, 100, Qt::red);

    painter.end();
    image.save("D://123.png");
}

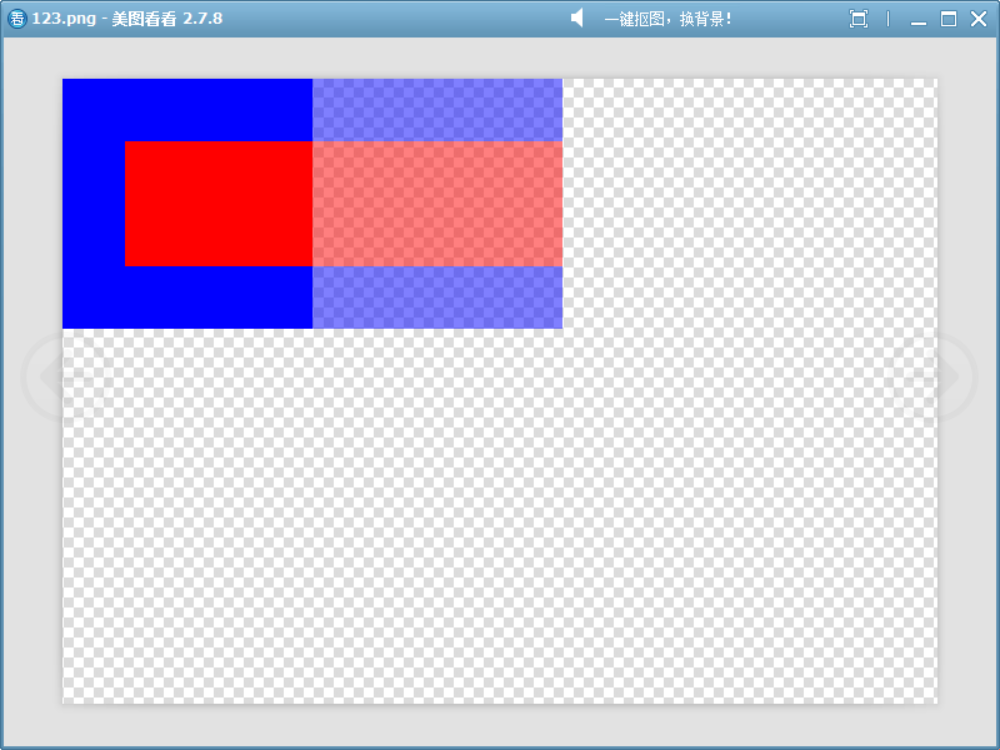

如图，三种不同透明度的颜色作为目标，可见：

  • 如果目标完全不透明（alpha = 1.0），则源完全消失（因为 1 - 1 = 0）。
  • 如果目标完全透明（alpha = 0.0），则源完全保留（因为 1 - 0 = 1）。
  • 中间值会按比例缩减源的 alpha。

9、DestinationOut

此模式可结合上面的模拟函数来看：
r_out = r_dst * (1.0 - a_src);
g_out = g_dst * (1.0 - a_src);
b_out = b_dst * (1.0 - a_src);
a_out = a_dst * (1.0 - a_src);

可见：

  • 结果的RGB值由目标决定，且受到源的不透明度的补集调制。
  • 结果在源完全不透明的区域不显示（源完全不透明时 a_out = a_dst * (1.0 - a_src) 结果为 0）
void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    painter.fillRect(50, 50, 600, 100, Qt::red);

    painter.setCompositionMode(QPainter::CompositionMode_DestinationOut);
    painter.fillRect(0, 0, 200, 200, QColor(0, 0, 255, 0));     // 完全透明蓝色（alpha=0）
    painter.fillRect(200, 0, 200, 200, QColor(0, 0, 255, 128)); // 半透明蓝色（alpha=128）
    painter.fillRect(400, 0, 200, 200, QColor(0, 0, 255, 255)); // 完全不透明蓝色（alpha=255）

    image.save("D://123.png");
}

如图，三种不同透明度的源覆盖目标。

10、SourceAtop

此模式可结合上面的模拟函数来看：

​r_out = r_src * a_dst + r_dst * (1.0 - a_src);
g_out = g_src * a_dst + g_dst * (1.0 - a_src);
b_out = b_src * a_dst + b_dst * (1.0 - a_src);
a_out = a_dst;

可见：

  • 结果只在目标不透明的区域绘制（a_out = a_dst）。
  • 目标只在源透明的区域保留（在源不透明时 out = src * a_dst + dst * (1.0 - a_src) 的结果为：out = src * a_dst，没有目标的颜色值参与）。
void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    // 1. 绘制目标图像（Destination）：三个不同透明度的蓝色矩形
    painter.fillRect(0,   0, 200, 200, QColor(0, 0, 255, 255));   // 完全不透明
    painter.fillRect(200, 0, 200, 200, QColor(0, 0, 255, 128));   // 半透明
    painter.fillRect(400, 0, 200, 200, QColor(0, 0, 255, 0));     // 完全透明

    // 2. 设置合成模式为 SourceAtop
    painter.setCompositionMode(QPainter::CompositionMode_SourceAtop);

    // 3. 绘制源图像（Source）：一个完全不透明的红色矩形（覆盖所有三个区域）
    painter.fillRect(50, 50, 500, 100, Qt::red);

    image.save("D://123.png");
}

如图，三种不同透明度的蓝色作为目标，不透明的红色覆盖它们。

11、DestinationAtop

此模式可结合上面的模拟函数来看：

r_out = r_dst * a_src + r_src * (1.0 - a_dst);
g_out = g_dst * a_src + g_src * (1.0 - a_dst);
b_out = b_dst * a_src + b_src * (1.0 - a_dst);
a_out = a_src;

可见：

  • 结果只在源不透明的区域绘制（a_out = a_src）。
  • 源只在目标透明的区域保留（在目标不透明时 out = dst * a_src + src * (1.0 - a_dst) 的结果为：out = dst * a_src，没有源的颜色值参与）。
void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    painter.fillRect(0,   0, 200, 200, QColor(0, 0, 255, 255));   // 完全不透明
    painter.fillRect(200, 0, 200, 200, QColor(0, 0, 255, 128));   // 半透明
    painter.fillRect(400, 0, 200, 200, QColor(0, 0, 255, 0));     // 完全透明

    painter.setCompositionMode(QPainter::CompositionMode_DestinationAtop);

    QColor color = Qt::red;
    color.setAlpha(100);
    painter.fillRect(0, 50, 700, 100, color);

    image.save("D://123.png");
}

如图，三种不同透明度的蓝色作为目标，半透明红色作为源。

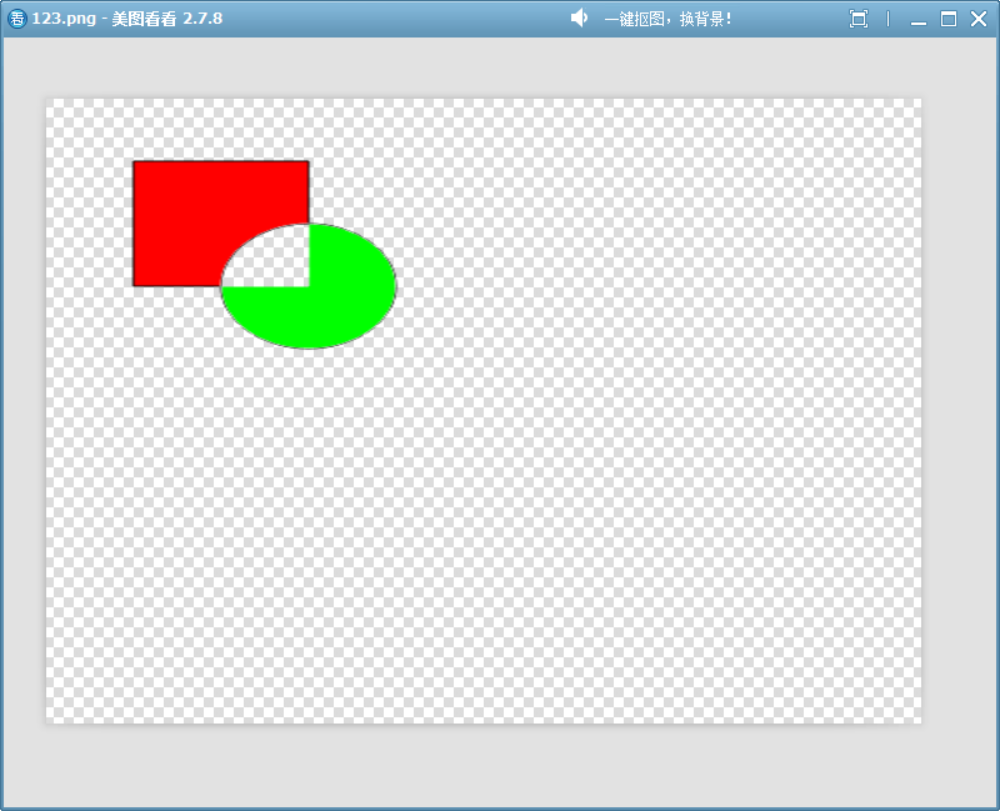

12、Xor

此模式可结合上面的模拟函数来看：

r_out = r_src * (1.0 - a_dst) + r_dst * (1.0 - a_src);
g_out = g_src * (1.0 - a_dst) + g_dst * (1.0 - a_src);
b_out = b_src * (1.0 - a_dst) + b_dst * (1.0 - a_src);
a_out = a_src * (1.0 - a_dst) + a_dst * (1.0 - a_src);

可见，此模式的核心特点是：源和目标在彼此透明的区域显示，在都不透明的区域变透明。

更具体地说：

  • 在源不透明、目标透明的区域：显示源。
  • 在源透明、目标不透明的区域：显示目标。
  • 在源和目标都不透明的区域：两者都消失（变透明）。
void drawImage()
{
    QImage image(500, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);
    painter.setRenderHint(QPainter::Antialiasing);

    QColor source(QColor(255,0,0));
    QColor dest(QColor(0,255,0));

    // 1、使用 Qt 的 XOR 合成模式绘制红矩形和蓝圆重叠区域
    painter.setBrush(source);
    painter.drawRect(50, 50, 100, 100); // 红色矩形

    painter.setCompositionMode(QPainter::CompositionMode_Xor);
    painter.setBrush(dest);
    painter.drawEllipse(100, 100, 100, 100); // 蓝色圆形

    image.save("D://123.png");
}

二、类似 Photoshop 中的混合模式

下面的13~24的原理在上图可见。

注：这些模式的数学计算公式仅依赖 RGB 值，不直接处理 Alpha，下面的例子也不处理 Alpha。

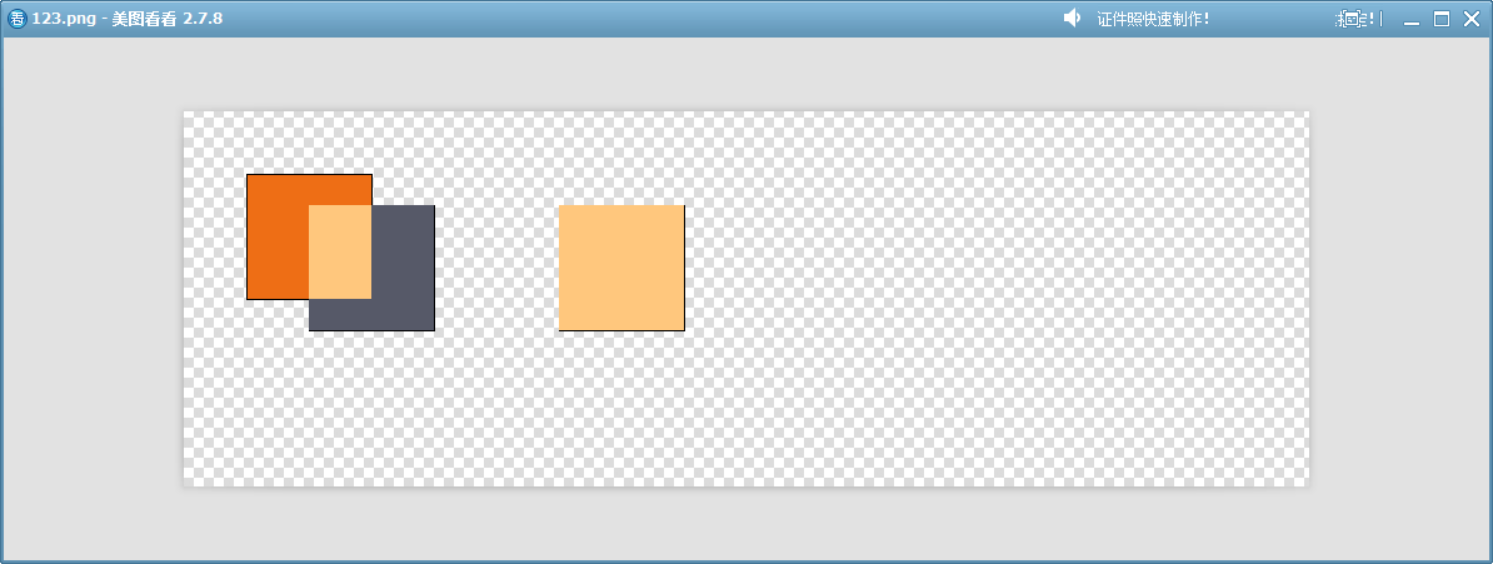

13、Plus

源颜色和目标颜色的 RGB 分量逐通道加。类似于 Photoshop 中的“线性减淡”混合模式。

QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255); //不透明
}

QColor simulatePlusMode(const QColor &src, const QColor &dst)
{
    int srcR = src.red();
    int srcG = src.green();
    int srcB = src.blue();

    int dstR = dst.red();
    int dstG = dst.green();
    int dstB = dst.blue();

    return QColor::fromRgb(qBound(0,srcR + dstR,255),
                           qBound(0,srcG + dstG,255),
                           qBound(0,srcB + dstB,255),
                           255);
}

void drawImage()
{
    QPixmap pixmap(900, 300);
    pixmap.fill(Qt::transparent);

    QPainter painter(&pixmap);

    QColor color1 = randomColor();
    QColor color2 = randomColor();

    painter.setBrush(color1);
    painter.drawRect(50, 50, 100, 100);

    painter.setCompositionMode(QPainter::CompositionMode_Plus);

    painter.setBrush(color2);
    painter.drawRect(100, 75, 100, 100);

    QColor color3 = simulatePlusMode(color1,color2);
    painter.setBrush(color3);
    painter.drawRect(300, 75, 100, 100);

    pixmap.save("D://123.png");
}

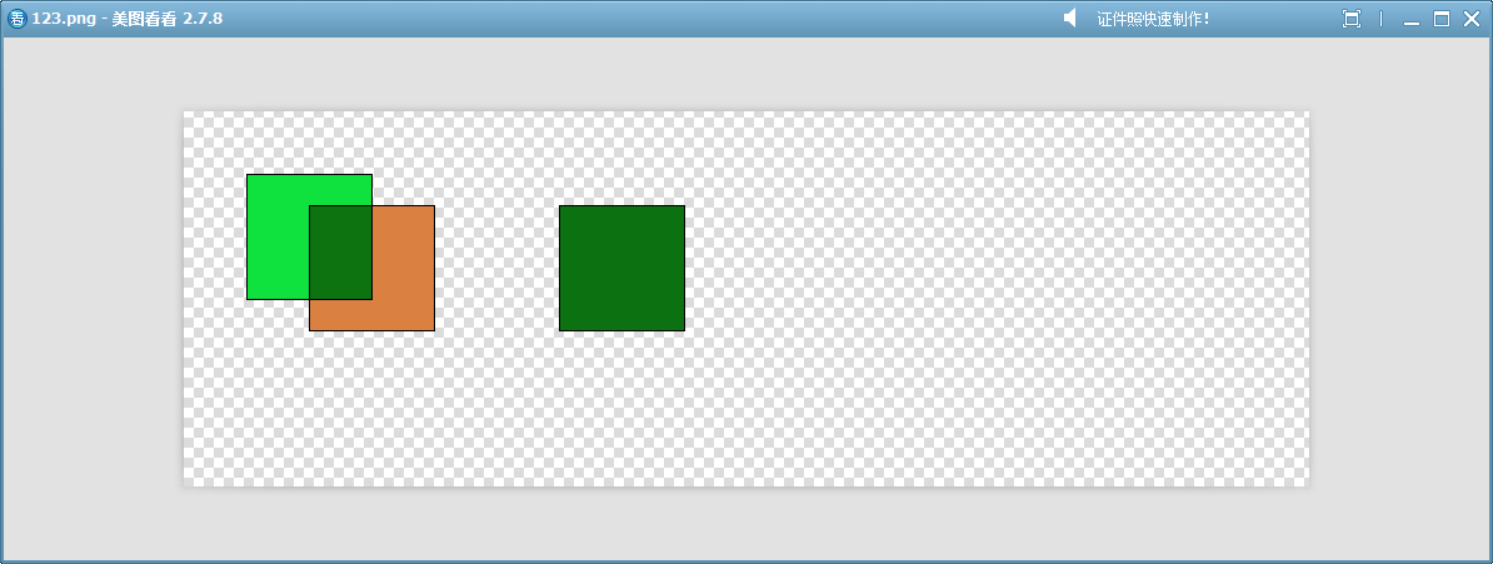

这个模拟函数说明了该模式的工作方式。

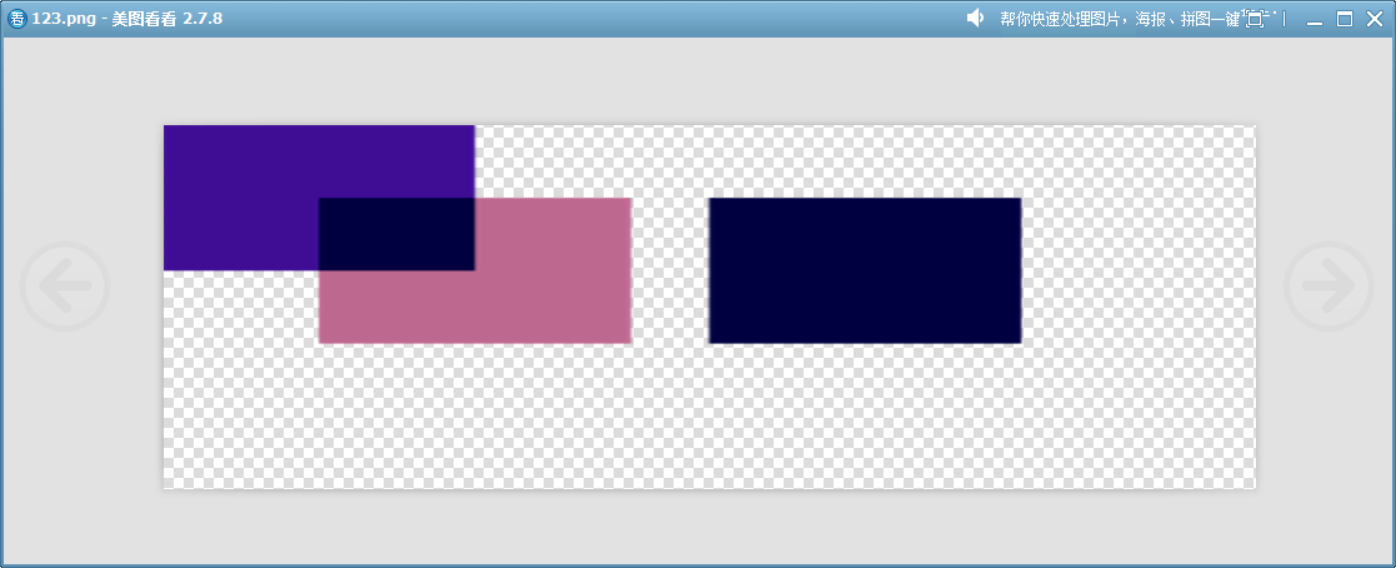

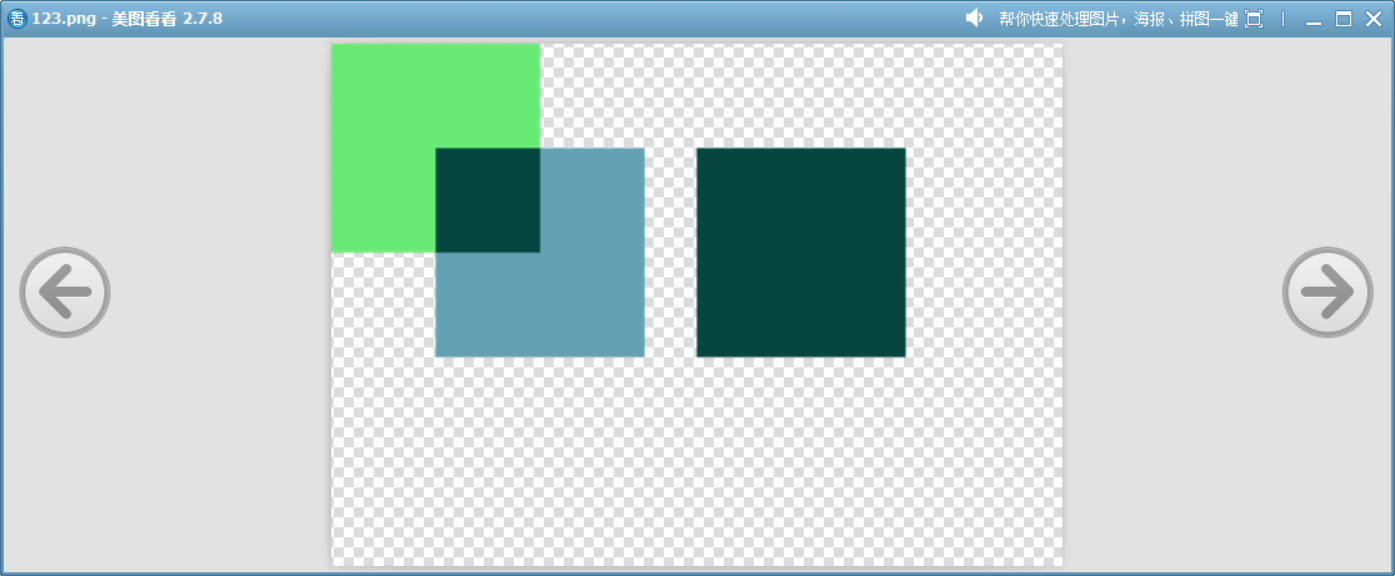

14、Multiply

将源颜色和目标颜色的 RGB 分量逐通道相乘。类似于 Photoshop 中的“正片叠底”混合模式。

  • 白色作为源不会改变目标颜色。

  • 黑色作为源会吸收所有颜色，结果总是黑色。

QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255);
}

QColor multiplyColors(const QColor &src, const QColor &dst)
{
    int srcR = src.red();
    int srcG = src.green();
    int srcB = src.blue();

    int dstR = dst.red();
    int dstG = dst.green();
    int dstB = dst.blue();

    return QColor::fromRgb(qBound(0,srcR * dstR / 255,255),
                           qBound(0,srcG * dstG / 255,255),
                           qBound(0,srcB * dstB / 255,255),
                           255);
}

void drawImage()
{
    QPixmap pixmap(900, 300);
    pixmap.fill(Qt::transparent);

    QPainter painter(&pixmap);

    QColor color1 = randomColor();
    QColor color2 = randomColor();

    painter.setBrush(color1);
    painter.drawRect(50, 50, 100, 100);

    painter.setCompositionMode(QPainter::CompositionMode_Multiply);

    painter.setBrush(color2);
    painter.drawRect(100, 75, 100, 100);

    QColor color3 = multiplyColors(color1,color2);
    painter.setBrush(color3);
    painter.drawRect(300, 75, 100, 100);

    pixmap.save("D://123.png");
}

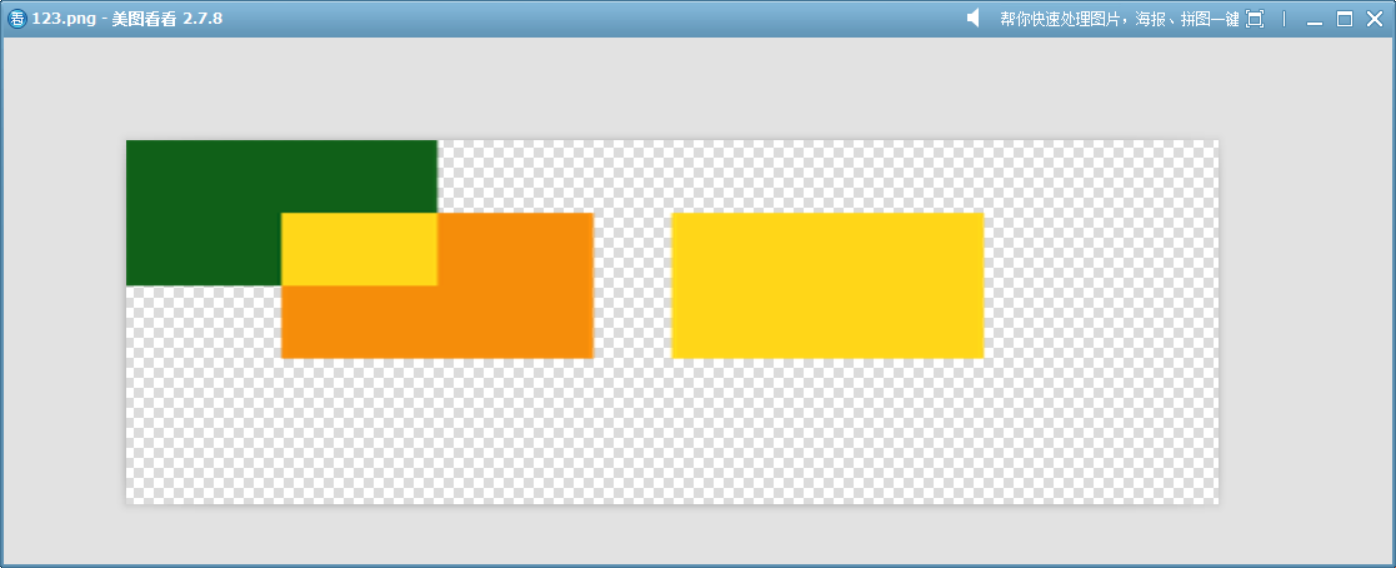

这个模拟函数展示了此模式的工作原理。

QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255);
}

QColor multiplyColors(const QColor &src, const QColor &dst)
{
    int srcR = src.red();
    int srcG = src.green();
    int srcB = src.blue();

    int dstR = dst.red();
    int dstG = dst.green();
    int dstB = dst.blue();

    return QColor::fromRgb(qBound(0,srcR * dstR / 255,255),
                           qBound(0,srcG * dstG / 255,255),
                           qBound(0,srcB * dstB / 255,255),
                           255);
}

void demonstrateMultiplyFeatures()
{
    QImage image(500, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);
    painter.setRenderHint(QPainter::Antialiasing);

    // 1. 白色是乘法单位元（不改变目标颜色）
    {
        painter.setPen(Qt::black);
        painter.setBrush(QColor(100, 150, 200)); // 初始蓝色
        painter.drawRect(50, 50, 200, 100);
        painter.setCompositionMode(QPainter::CompositionMode_Multiply);
        painter.setBrush(Qt::white); // 白色
        painter.drawRect(100, 70, 200, 100); // 叠加后蓝色不变

        painter.setCompositionMode(QPainter::CompositionMode_SourceOver); // 重置混合模式
        painter.setBrush(multiplyColors(Qt::white,QColor(100, 150, 200)));
        painter.drawRect(350, 70, 50, 100);
    }

    // 2. 黑色会吸收所有颜色（结果黑色）
    {
        painter.setBrush(QColor(255, 200, 0)); // 初始黄色
        painter.drawRect(50, 250, 200, 100);
        painter.setCompositionMode(QPainter::CompositionMode_Multiply);
        painter.setBrush(Qt::black);
        painter.drawRect(100, 270, 200, 100); // 叠加区域变为黑色

        painter.setCompositionMode(QPainter::CompositionMode_SourceOver);
        painter.setBrush(multiplyColors(Qt::black,QColor(255, 200, 0)));
        painter.drawRect(350, 270, 50, 100);
    }

    image.save("D://789.png");
}

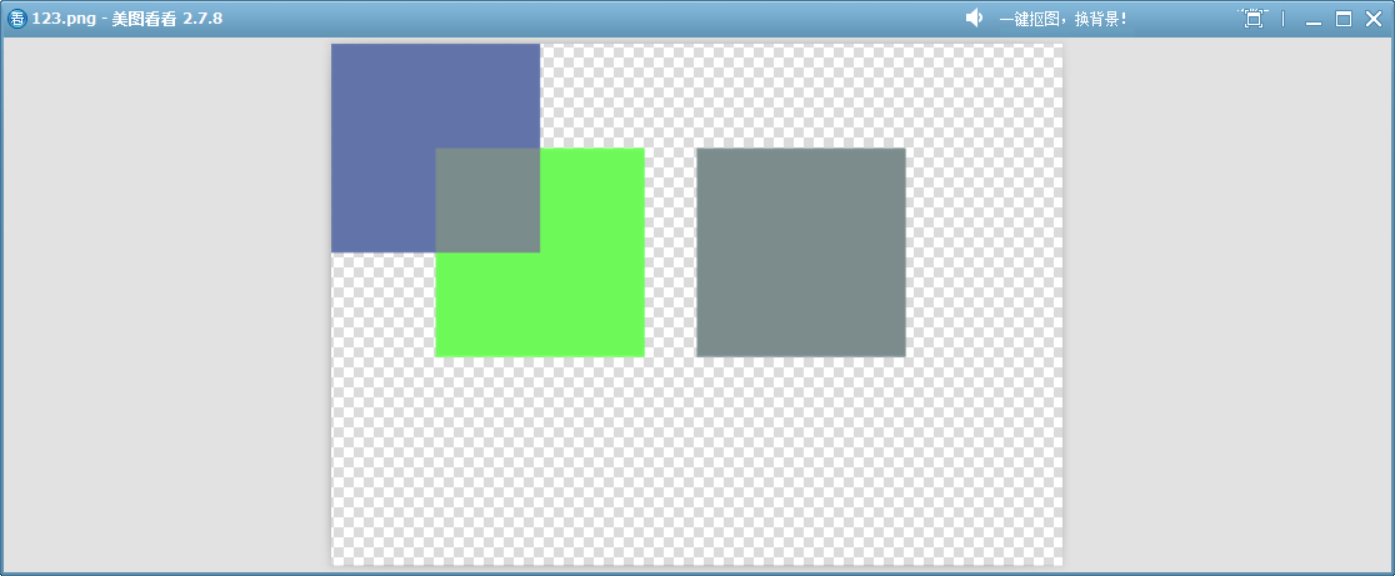

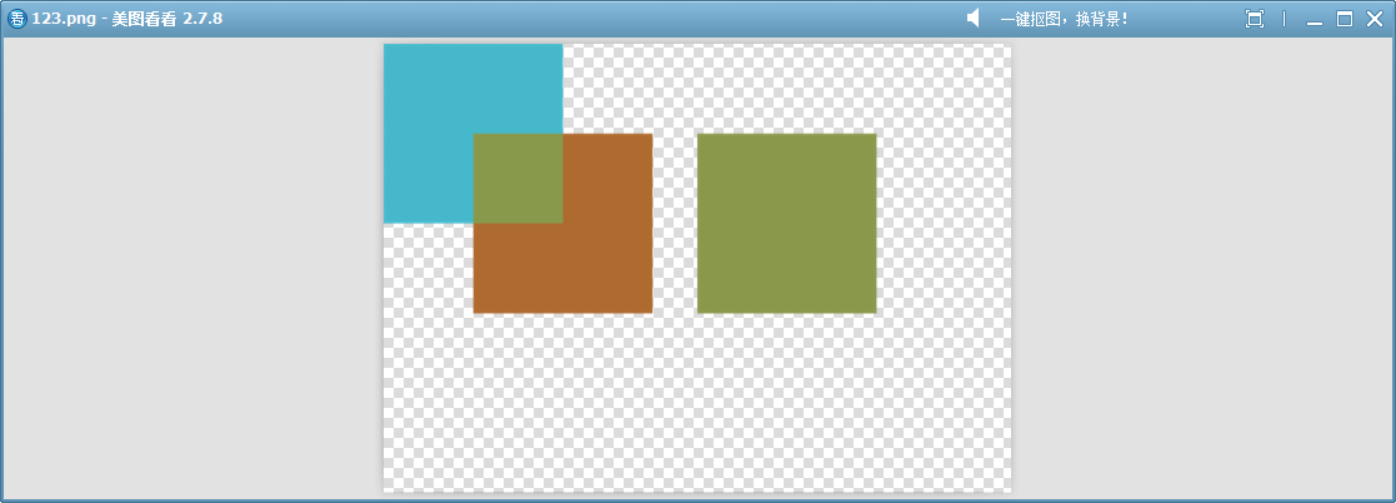

15、Screen

反色相乘后再反色，使颜色变亮，与白色混合得白色，与黑色混合则保留原色。类似于 Photoshop 中的“滤色”混合模式。

QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255);
}

QColor screenBlendColors(const QColor &dst, const QColor &src)
{
    auto screenBlend = [](int dst,int src)
    {
        return 255 - ((255 - dst) * (255 - src)) / 255;
    };

    return QColor::fromRgb(qBound(0,screenBlend(dst.red(),src.red()),255),
                           qBound(0,screenBlend(dst.green(),src.green()),255),
                           qBound(0,screenBlend(dst.blue(),src.blue()),255),
                           255);
}

void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    QColor dst = randomColor();
    painter.fillRect(0, 0, 200, 200, dst);

    painter.setCompositionMode(QPainter::CompositionMode_Screen);

    QColor src = randomColor();
    painter.fillRect(100, 100, 200, 200, src);

    QColor mixedColor = screenBlendColors(dst, src);

    // 绘制第三个矩形，使用混合后的颜色
    painter.fillRect(350, 100, 200, 200, mixedColor);

    image.save("D://123.png");
}

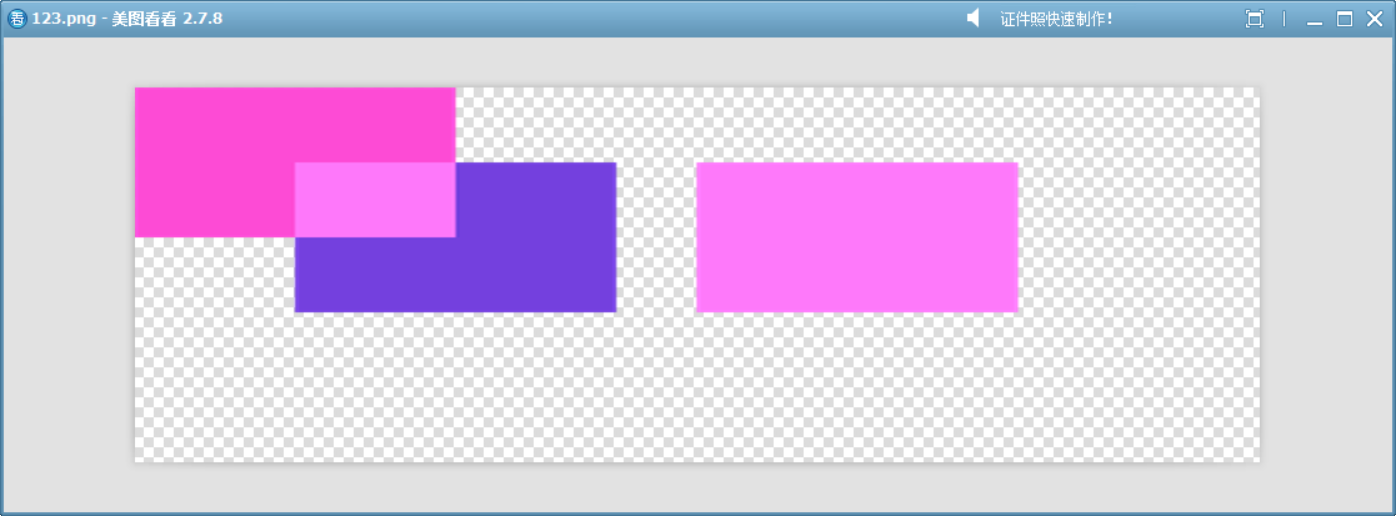

这个模拟函数展示了此模式的工作方式。

QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255);
}

QColor screenBlendColors(const QColor &dst, const QColor &src)
{
    auto screenBlend = [](int dst,int src)
    {
        return 255 - ((255 - dst) * (255 - src)) / 255;
    };

    return QColor::fromRgb(qBound(0,screenBlend(dst.red(),src.red()),255),
                           qBound(0,screenBlend(dst.green(),src.green()),255),
                           qBound(0,screenBlend(dst.blue(),src.blue()),255),
                           255);
}

void demonstrateScreenMode()
{
    // 创建透明画布
    QImage canvas(700, 600, QImage::Format_ARGB32);
    canvas.fill(Qt::transparent);

    QPainter painter(&canvas);
    painter.setRenderHint(QPainter::Antialiasing);

    // 1. 基本公式演示 -----------------------------------
    QColor baseColor(153, 0, 0);
    QColor blendColor(0, 0, 77);

    painter.setPen(Qt::black);
    painter.drawText(50, 30, "1. 预期");

    painter.fillRect(50, 50, 100, 100, baseColor);
    painter.drawText(50, 170, "基色");

    painter.fillRect(200, 50, 100, 100, blendColor);
    painter.drawText(200, 170, "混合色");

    painter.fillRect(350, 50, 100, 100, baseColor);
    painter.setCompositionMode(QPainter::CompositionMode_Screen);
    painter.fillRect(350, 50, 100, 100, blendColor);

    painter.setCompositionMode(QPainter::CompositionMode_SourceOver);
    painter.drawText(350, 170, "结果");

    painter.fillRect(500, 50, 100, 100, screenBlendColors(baseColor, blendColor));
    painter.drawText(500, 170, "预期值");

    // 2. 与白色混合得白色 -------------------------------
    painter.drawText(50, 220, "2. 与白色混合 → 白色");

    QColor anyColor = randomColor();
    painter.fillRect(50, 240, 100, 100, anyColor);
    painter.drawText(50, 360, "任意颜色");

    painter.fillRect(200, 240, 100, 100, anyColor);
    painter.setCompositionMode(QPainter::CompositionMode_Screen);
    painter.fillRect(200, 240, 100, 100, Qt::white);

    painter.setCompositionMode(QPainter::CompositionMode_SourceOver);
    painter.drawText(200, 360, "结果应为白色");

    // 3. 与黑色混合 透明--------------------------------
    painter.drawText(350, 220, "3. 与黑色混合 → 结果不变");

    painter.fillRect(350, 240, 100, 100, anyColor);
    painter.drawText(350, 360, "相同任意颜色");

    painter.fillRect(500, 240, 100, 100, anyColor);
    painter.setCompositionMode(QPainter::CompositionMode_Screen);
    painter.fillRect(500, 240, 100, 100, Qt::black);

    painter.setCompositionMode(QPainter::CompositionMode_SourceOver);
    painter.drawText(500, 360, "结果不变");

    // 4. 可交换性演示 ---------------------------------
    painter.drawText(50, 410, "4. 可交换性: Screen(A,B) ≡ Screen(B,A)");

    QColor colorA = randomColor();
    QColor colorB = randomColor();

    painter.fillRect(50, 430, 100, 100, colorA);
    painter.setCompositionMode(QPainter::CompositionMode_Screen);
    painter.fillRect(50, 430, 100, 100, colorB);

    painter.setCompositionMode(QPainter::CompositionMode_SourceOver);

    painter.fillRect(200, 430, 100, 100, colorB);
    painter.setCompositionMode(QPainter::CompositionMode_Screen);
    painter.fillRect(200, 430, 100, 100, colorA);

    painter.setCompositionMode(QPainter::CompositionMode_SourceOver);

    painter.drawText(50, 550, "A+B");
    painter.drawText(200, 550, "B+A");

    canvas.save("D://789.png");
}

这个例子展示了此模式的一些特性。

16、Overlay

基于目标颜色的通道亮度，决定是进行“正片叠底”还是“滤色”的混合：

  • 目标颜色亮度 < 0.5，则变暗（正片叠底）。
  • 目标颜色亮度 ≥ 0.5，则提亮（滤色）。

目标亮则结果更亮，目标暗则结果更暗。类似于 Photoshop 中的“叠加”混合模式。

与 HardLight 模式类似，但此模式以目标颜色为基准，而 HardLight 以源颜色为基准。

QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255);
}

QColor overlayBlendColors(const QColor &dst, const QColor &src)
{
    auto overlayBlendChannel = [](float src, float dst) -> int {
        src /= 255.0f;  // 归一化到 [0, 1]
        dst /= 255.0f;
        float result;
        if (dst < 0.5f)
        {
            result = 2 * src * dst;  // 正片叠底（Multiply）
        } else {
            result = 1 - 2 * (1 - src) * (1 - dst);  // 滤色（Screen）
        }
        return static_cast<int>(qBound(0.0f, result, 1.0f) * 255.0f);  // 还原到 [0, 255]
    };

    int r = overlayBlendChannel(static_cast<float>(src.red()), static_cast<float>(dst.red()));
    int g = overlayBlendChannel(static_cast<float>(src.green()), static_cast<float>(dst.green()));
    int b = overlayBlendChannel(static_cast<float>(src.blue()), static_cast<float>(dst.blue()));

    return QColor(r, g, b, 255);
}

void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    QColor dst = randomColor();
    painter.fillRect(0, 0, 200, 200, dst);

    painter.setCompositionMode(QPainter::CompositionMode_Overlay);

    QColor src = randomColor();
    painter.fillRect(100, 100, 200, 200, src);

    QColor mixedColor = overlayBlendColors(dst, src);

    // 绘制第三个矩形，使用混合后的颜色
    painter.fillRect(350, 100, 200, 200, mixedColor);

    image.save("D://123.png");
}

这个模拟函数说明了此模式的工作原理。

17、Darken

比较源颜色和目标颜色的每个颜色通道，并选择更暗的值作为最终绘制的颜色。类似于 Photoshop 中的“变暗”混合模式。

下面这个例子绘制三个矩形，比背景亮的没有显示：

    QImage image(400, 400, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    // 先画一个浅色背景（比如浅黄色）
    painter.fillRect(0, 0, 400, 400, QColor(255, 250, 200));

    // 设置合成模式为 Darken
    painter.setCompositionMode(QPainter::CompositionMode_Darken);

    // 在图像上绘制几个不同颜色的图形
    painter.setBrush(QColor(200, 100, 100)); // 红色
    painter.drawRect(50, 50, 100, 100);       // 红色矩形

    painter.setBrush(QColor(100, 200, 100)); // 绿色
    painter.drawRect(100, 100, 100, 100);     // 绿色矩形

    painter.setBrush(QColor(Qt::white));
    painter.drawRect(150, 150, 100, 100);
    image.save("D://123.png");

18、Lighten

比较源颜色和目标颜色的每个颜色通道，并选择更亮的值作为最终绘制的颜色。类似于 Photoshop 中的“变亮”混合模式。

19、ColorDodge

提亮目标颜色（降低目标颜色的暗度）来反映源颜色，黑色源色不会对目标产生影响。类似于 Photoshop 中的“颜色减淡”混合模式。

QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255);
}

QColor colorDodgeBlendColors(const QColor &dst, const QColor &src)
{
    auto colorDodgeBlend = [](int dst,int src)
    {
        return dst + (dst * src) / (255 - src);
    };

    return QColor::fromRgb(qBound(0,colorDodgeBlend(dst.red(),src.red()),255),
                           qBound(0,colorDodgeBlend(dst.green(),src.green()),255),
                           qBound(0,colorDodgeBlend(dst.blue(),src.blue()),255),
                           255);
}

void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    QColor dst = randomColor();
    painter.fillRect(0, 0, 200, 200, dst);

    painter.setCompositionMode(QPainter::CompositionMode_ColorDodge);

    QColor src = randomColor();
    painter.fillRect(100, 100, 200, 200, src);

    QColor mixedColor = colorDodgeBlendColors(dst, src);

    // 绘制第三个矩形，使用混合后的颜色
    painter.fillRect(350, 100, 200, 200, mixedColor);

    image.save("D://123.png");
}

这个模拟函数展示了此模式的原理。

20、ColorBurn

降低目标颜色的亮度来增强对比度，尤其强化暗部区域。类似于 Photoshop 中的“颜色加深”混合模式。

QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255);
}

QColor colorBurnBlendColors(const QColor &dst, const QColor &src)
{
    auto colorBurnBlend = [](int dst,int src)
    {
        return dst - ((255 - dst) * (255 - src)) / src;
    };

    return QColor::fromRgb(qBound(0,colorBurnBlend(dst.red(),src.red()),255),
                           qBound(0,colorBurnBlend(dst.green(),src.green()),255),
                           qBound(0,colorBurnBlend(dst.blue(),src.blue()),255),
                           255);
}

void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    QColor dst = randomColor();
    painter.fillRect(0, 0, 200, 200, dst);

    painter.setCompositionMode(QPainter::CompositionMode_ColorBurn);

    QColor src = randomColor();
    painter.fillRect(100, 100, 200, 200, src);

    QColor mixedColor = colorBurnBlendColors(dst, src);

    // 绘制第三个矩形，使用混合后的颜色
    painter.fillRect(350, 100, 200, 200, mixedColor);

    image.save("D://123.png");
}

这个模拟函数展示了此模式的原理。

21、HardLight

基于源颜色的通道亮度，决定是进行“正片叠底”还是“滤色”的混合：

  • 源颜色亮度 < 0.5，则变暗（正片叠底）。
  • 源颜色亮度 ≥ 0.5，则提亮（滤色）。

源亮则结果更亮，源暗则结果更暗。类似于 Photoshop 中的“强光”混合模式。

与 Overlay 模式类似，但此模式以源颜色为基准，而 Overlay 以目标颜色为基准。

QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255);
}

QColor hardLightBlendColors(const QColor &dst, const QColor &src)
{
    auto hardLightBlendChannel = [](float src, float dst) -> int {
        src /= 255.0f;  // 归一化到 [0, 1]
        dst /= 255.0f;
        float result;
        if (src <= 0.5f) {
            result = 2 * src * dst;  // 正片叠底（Multiply）
        } else {
            result = 1 - 2 * (1 - src) * (1 - dst);  // 滤色（Screen）
        }
        return static_cast<int>(qBound(0.0f, result, 1.0f) * 255.0f);  // 还原到 [0, 255]
    };

    int r = hardLightBlendChannel(static_cast<float>(src.red()), static_cast<float>(dst.red()));
    int g = hardLightBlendChannel(static_cast<float>(src.green()), static_cast<float>(dst.green()));
    int b = hardLightBlendChannel(static_cast<float>(src.blue()), static_cast<float>(dst.blue()));

    return QColor(r, g, b, 255);
}

void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    QColor dst = randomColor();
    painter.fillRect(0, 0, 200, 200, dst);

    painter.setCompositionMode(QPainter::CompositionMode_HardLight);

    QColor src = randomColor();
    painter.fillRect(100, 100, 200, 200, src);

    QColor mixedColor = hardLightBlendColors(dst, src);

    // 绘制第三个矩形，使用混合后的颜色
    painter.fillRect(350, 100, 200, 200, mixedColor);

    image.save("D://123.png");
}

这个模拟函数展示了此模式的工作原理。

22、SoftLight

比 HardLight 更柔和，类似漫反射光的效果，适合自然的光影调整。

基于源颜色的通道亮度动态调整目标颜色的对比度：

  • 源颜色亮度 > 0.5：轻微提亮目标颜色。
  • 源颜色亮度 ≤ 0.5：轻微压暗目标颜色。

类似于 Photoshop 中的“柔光”混合模式。

QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255);
}

QColor softLightBlendColors(const QColor &dst, const QColor &src)
{
    auto blendChannel = [](float src, float dst) -> float {
        src /= 255.0f; // 归一化到 [0, 1]
        dst /= 255.0f;
        float result;
        if (src > 0.5f) {
            // 提亮公式
            result = dst + (2.0f * src - 1.0f) * (sqrt(dst) - dst);
        } else {
            // 压暗公式
            result = dst - (1.0f - 2.0f * src) * dst * (1.0f - dst);
        }
        return qBound(0.0f, result, 1.0f) * 255.0f; // 还原到 [0, 255]
    };
    int r = blendChannel(src.red(), dst.red());
    int g = blendChannel(src.green(), dst.green());
    int b = blendChannel(src.blue(), dst.blue());

    return QColor(r, g, b, 255);
}

void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    QColor dst = randomColor();
    painter.fillRect(0, 0, 200, 200, dst);

    painter.setCompositionMode(QPainter::CompositionMode_SoftLight);

    QColor src = randomColor();
    painter.fillRect(100, 100, 200, 200, src);

    QColor mixedColor = softLightBlendColors(dst, src);

    // 绘制第三个矩形，使用混合后的颜色
    painter.fillRect(350, 100, 200, 200, mixedColor);

    image.save("D://123.png");
}

这个模拟函数展示了此模式的原理。

23、Difference

目标和源的颜色二者中较亮的颜色中减去较暗的颜色。类似于 Photoshop 中的“差值”混合模式。

QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255);
}

QColor differenceBlend(const QColor &dst, const QColor &src)
{
    int r = std::abs(dst.red() - src.red());
    int g = std::abs(dst.green() - src.green());
    int b = std::abs(dst.blue() - src.blue());

    return QColor(r, g, b, 255); // Alpha 固定为不透明
}

void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    QColor dst = randomColor();
    painter.fillRect(0, 0, 200, 200, dst);

    painter.setCompositionMode(QPainter::CompositionMode_Difference);

    QColor src = randomColor();
    painter.fillRect(100, 100, 200, 200, src);

    QColor mixedColor = differenceBlend(dst, src);

    // 绘制第三个矩形，使用混合后的颜色
    painter.fillRect(350, 100, 200, 200, mixedColor);

    image.save("D://123.png");
}

这个函数展示了此模式的原理。

24、Exclusion

类似于 Difference 模式，但整体效果要柔和。类似于 Photoshop 中的“排除”混合模式。

QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255);
}

QColor exclusionBlend(const QColor &dst, const QColor &src)
{
    auto blendChannel = [](int dstChannel, int srcChannel) -> int {
        return dstChannel + srcChannel - 2 * dstChannel * srcChannel / 255;
    };

    int r = blendChannel(dst.red(), src.red());
    int g = blendChannel(dst.green(), src.green());
    int b = blendChannel(dst.blue(), src.blue());

    return QColor(r, g, b, 255); // Alpha 固定为不透明
}

void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    QColor dst = randomColor();
    painter.fillRect(0, 0, 200, 200, dst);

    painter.setCompositionMode(QPainter::CompositionMode_Exclusion);

    QColor src = randomColor();
    painter.fillRect(100, 100, 200, 200, src);

    QColor mixedColor = exclusionBlend(dst, src);

    // 绘制第三个矩形，使用混合后的颜色
    painter.fillRect(350, 100, 200, 200, mixedColor);

    image.save("D://123.png");
}

这个模拟函数展示了此模式的原理。

三、位运算混合模式

剩余的模式都是基于位运算来实现像素的混合。

位运算混合在特定的历史条件下非常适合当时的硬件和软件环境。然而，随着技术的进步，尤其是对更高图像质量和更复杂视觉效果的需求，这些传统方法逐渐被更为先进的合成技术和算法所取代。尽管如此，在某些特定的情况下，比如低级图形编程或特定硬件加速中，位运算仍然可能找到它的用武之地。

25、SourceOrDestination

将源和目标像素进行按位或（OR）操作。

原理：

QColor sourceOrDestination(const QColor& src, const QColor& dst)
{
    // 确保颜色都是预乘格式
    QColor source = src.toRgb();
    QColor destination = dst.toRgb();

    // 对每个通道执行按位OR操作
    int r = source.red() | destination.red();
    int g = source.green() | destination.green();
    int b = source.blue() | destination.blue();

    // 返回结果颜色，保持原始alpha预乘状态
    return QColor(r, g, b);
}

这个模式可以用来叠加图像，从二进制数据来看：

源像素（红色）：

  • R: 11111111 （255）
  • G: 00000000 （0）
  • B: 00000000 （0）

目标像素（蓝色）

  • R: 00000000 （0）
  • G: 00000000 （0）
  • B: 11111111 （255）

执行 src OR dst 操作：

  • R: 11111111 | 00000000 = 11111111 → 255
  • G: 00000000 | 00000000 = 00000000 → 0
  • B: 00000000 | 11111111 = 11111111 → 255

从二进制角度看这个操作的意义：

  • 如果源或目标中某个颜色位为 1，那么最终颜色中该位就是 1。
  • 这相当于将两个图像的“亮”部分（即非零值）合并在一起，不会覆盖或减弱。
// 创建一个带有透明通道的ARGB图像
QImage createTransparentImage(int width, int height) {
    QImage image(width, height, QImage::Format_ARGB32);
    image.fill(Qt::transparent); // 完全透明背景
    return image;
}

// 绘制一个圆形光源（使用半透明颜色）
void drawLight(QPainter& painter, int x, int y, int radius) {
    QRadialGradient gradient(x, y, radius);
    gradient.setColorAt(0, QColor(255, 255, 0, 200)); // 中心黄色
    gradient.setColorAt(1, Qt::transparent);         // 边缘透明

    painter.setBrush(gradient);
    painter.setPen(Qt::NoPen);
    painter.drawEllipse(QPoint(x, y), radius, radius);
}

void drawImage()
{
    const int width = 800, height = 400;

    // 创建透明背景图像
    QImage result = createTransparentImage(width, height);

    // 使用OR模式绘制多个光源
    QPainter painter(&result);
    painter.setCompositionMode(QPainter::RasterOp_SourceOrDestination);

    // 绘制三个重叠的光源
    drawLight(painter, 100, 100, 80);
    drawLight(painter, 150, 150, 80);
    drawLight(painter, 200, 100, 80);

    painter.setCompositionMode(QPainter::CompositionMode_SourceOver);
    painter.translate(400,0);
    drawLight(painter, 100, 100, 80);
    drawLight(painter, 150, 150, 80);
    drawLight(painter, 200, 100, 80);

    result.save("D://123.png");
}

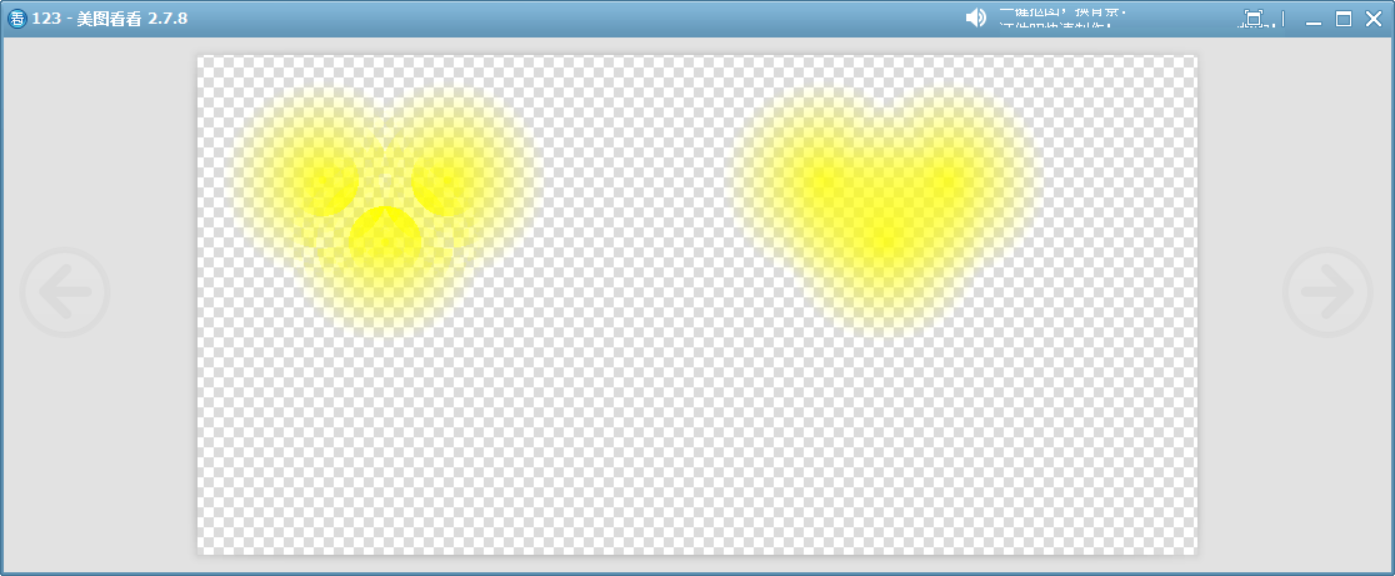

这个代码模拟了"光照叠加"效果。绘制多个光源效果，当光源重叠时，亮度应该叠加（而不是简单的覆盖）。使用普通的合成模式会导致重叠区域被覆盖，而使用OR操作可以实现亮度叠加效果。

26、SourceAndDestination

将源和目标像素进行按位与（AND）操作。

原理：

QColor sourceAndrDestination(const QColor& src, const QColor& dst)
{
    // 确保颜色都是预乘格式
    QColor source = src.toRgb();
    QColor destination = dst.toRgb();

    // 对每个通道执行按位OR操作
    int r = source.red() & destination.red();
    int g = source.green() & destination.green();
    int b = source.blue() & destination.blue();

    // 返回结果颜色，保持原始alpha预乘状态
    return QColor(r, g, b);
}

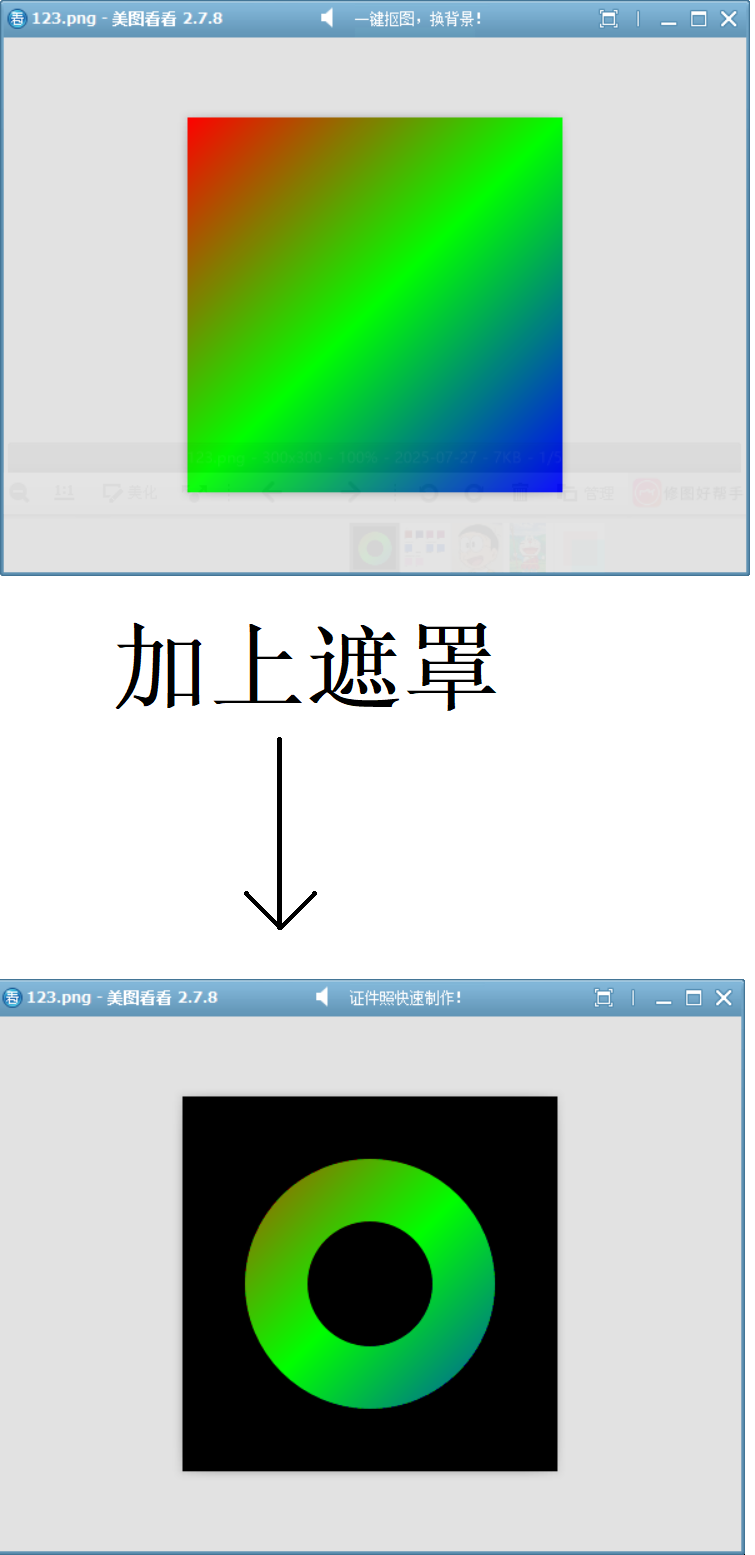

例1：绘制一个环形遮罩

// 创建环形遮罩
QImage createRingMask(int width, int height) {
    QImage mask(width, height, QImage::Format_ARGB32);
    mask.fill(Qt::transparent);

    QPainter painter(&mask);
    painter.setRenderHint(QPainter::Antialiasing);
    painter.setRenderHint(QPainter::SmoothPixmapTransform);
    painter.setBrush(Qt::white);
    painter.setPen(Qt::NoPen);

    // 白色的外圆
    painter.drawEllipse(50, 50, 200, 200);
    painter.setCompositionMode(QPainter::CompositionMode_Clear);
    //清空内圆，形成环形
    painter.drawEllipse(100, 100, 100, 100);

    return mask;
}

// 创建彩色图像
QImage createColorImage(int width, int height) {
    QImage image(width, height, QImage::Format_ARGB32);
    QPainter painter(&image);

    QLinearGradient gradient(0, 0, width, height);
    gradient.setColorAt(0, Qt::red);
    gradient.setColorAt(0.5, Qt::green);
    gradient.setColorAt(1, Qt::blue);

    painter.fillRect(image.rect(), gradient);
    return image;
}

void drawImage()
{
    const int width = 300, height = 300;

    // 创建素材
    QImage colorImage = createColorImage(width, height);
    QImage ringMask = createRingMask(width, height);
    QImage result(width, height, QImage::Format_ARGB32);

    // 方法1：使用QPainter直接绘制
    QPainter painter(&result);
    painter.drawImage(0, 0, colorImage);
    painter.setCompositionMode(QPainter::RasterOp_SourceAndDestination);
    painter.drawImage(0, 0, ringMask);

    // 方法2：使用模拟的函数手动混合
    for (int y = 0; y < height; ++y) {
        for (int x = 0; x < width; ++x) {
            QColor src = colorImage.pixelColor(x, y);
            QColor dst = ringMask.pixelColor(x, y);
            result.setPixelColor(x, y, sourceAndrDestination(src, dst));
        }
    }

    result.save("D://123.png");
}

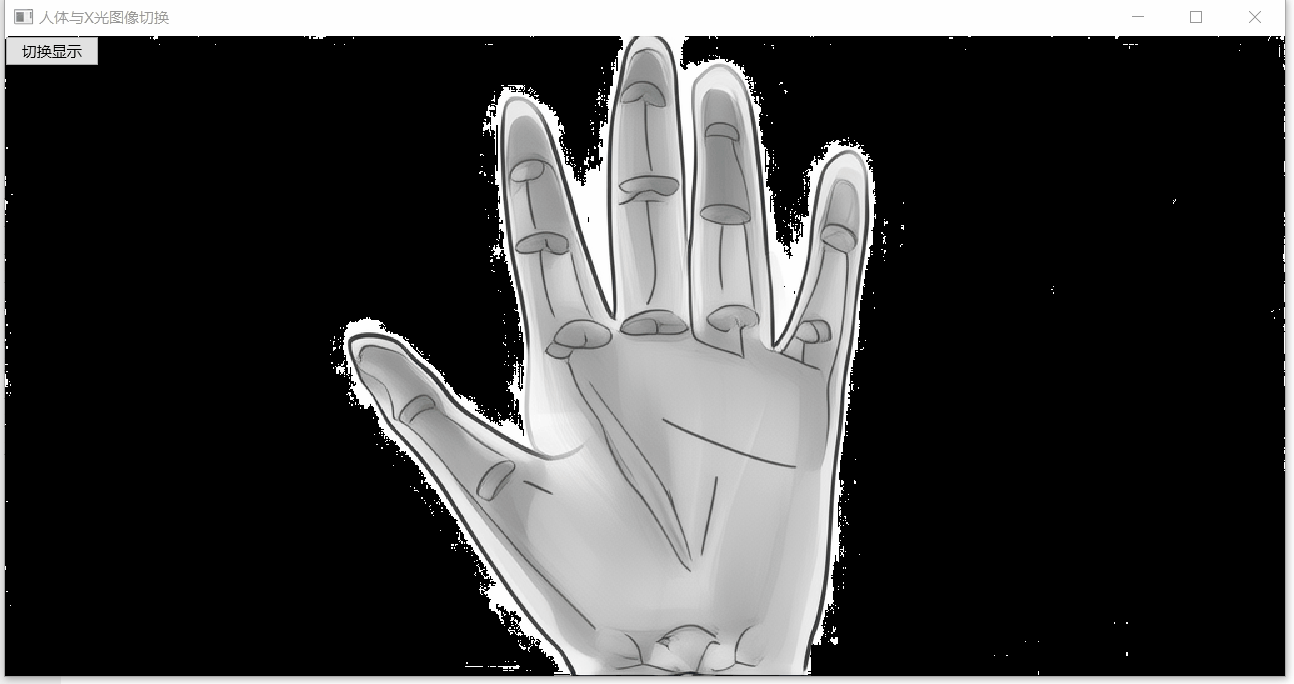

例2：简易X光效果

class XRayViewer : public QWidget
{
    Q_OBJECT
public:
    XRayViewer(const QString &humanImagePath, const QString &xRayImagePath, QWidget *parent = nullptr)
        : QWidget(parent),
        bodyImage(humanImagePath),
        boneMask(xRayImagePath)
    {
        connect(new QPushButton("切换显示", this), &QPushButton::clicked, this, &XRayViewer::toggleImage);
        setMinimumSize(1024,512);
    }

    void paintEvent(QPaintEvent *event)
    {
        QPainter resultPainter(this);
        resultPainter.drawImage(0, 0, bodyImage.convertToFormat(QImage::Format_Grayscale8));

        if(showX)
        {
            // 使用AND操作只显示骨骼区域
            resultPainter.setCompositionMode(QPainter::RasterOp_SourceAndDestination);
            resultPainter.drawImage(0, 0, boneMask);

            //增强骨骼亮度
            resultPainter.setCompositionMode(QPainter::CompositionMode_Plus);
            resultPainter.drawImage(0, 0, boneMask);
        }
    }

private:
    void toggleImage()
    {
        showX = !showX;
        update();
    }

private:
    QImage bodyImage, boneMask;
    bool showX{false};
};

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    QString humanImagePath = "D://shou.png";
    QString xRayImagePath = "D://shouX.png";

    XRayViewer viewer(humanImagePath, xRayImagePath);
    viewer.setWindowTitle("人体与X光图像切换");
    viewer.show();

    return a.exec();
}

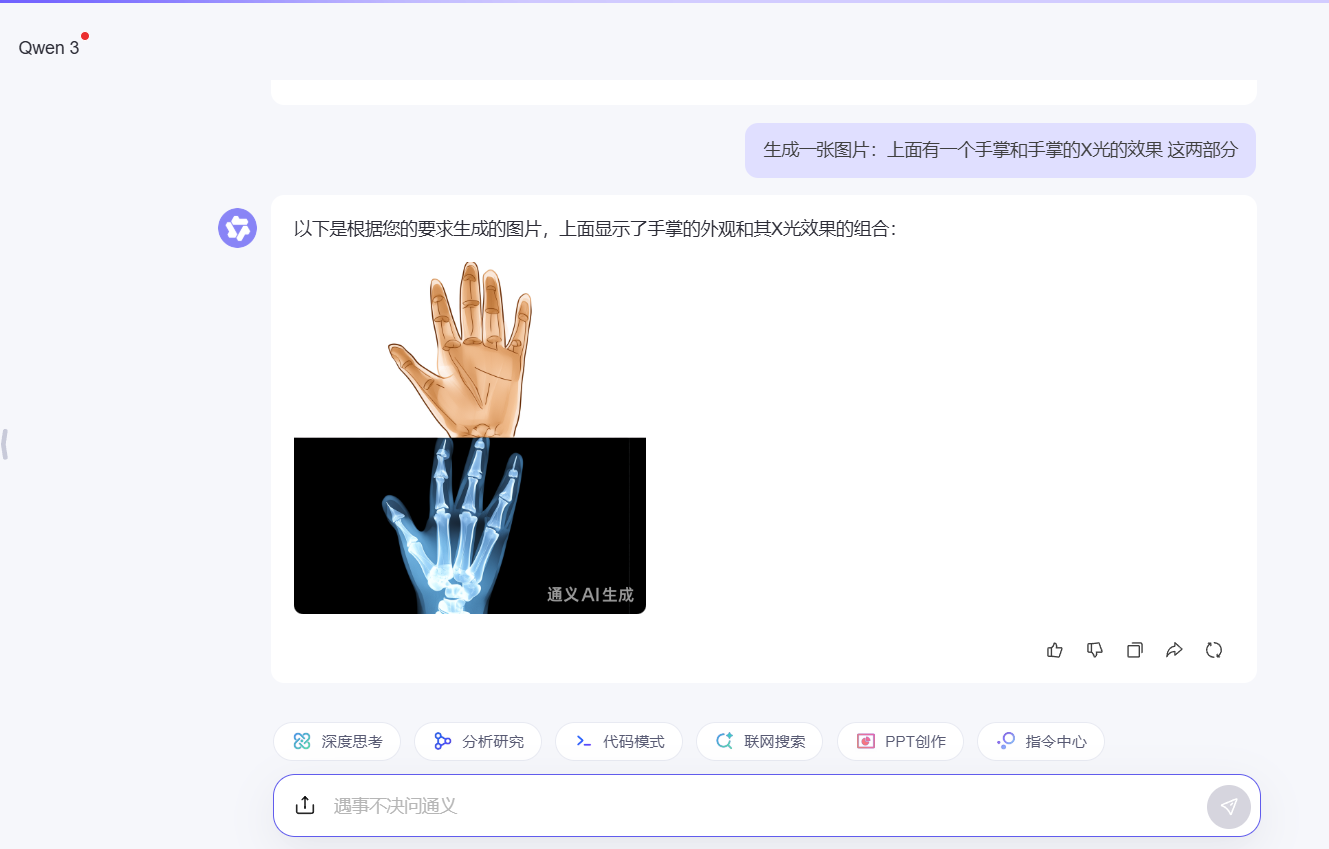

这俩图片是AI生成的，不太精确，知道意思得了，X光图片用PS处理一下背景改成透明的。

27、SourceXorDestination

将源和目标像素进行按位异或（XOR）操作。

视觉特性：

1、可逆性：对同一图像应用两次 XOR 操作会恢复原状

XOR 运算有以下基本性质：

  • 自反性：X ^ X = 0 (任何数与自己异或结果为0)
  • 恒等性：X ^ 0 = X (与0异或保持不变)
  • 结合律：(X ^ Y) ^ Z = X ^ (Y ^ Z)

位运算示例（单像素）：

假设原始颜色值: 10110011 (179)

XOR图案值:     01100110 (102)

第一次XOR:

10110011
^
01100110
=
11010101 (213)

第二次XOR:

11010101
^
01100110
=
10110011 (179) // 恢复原值

2、对比反转：与白色区域交互会产生颜色反转效果（X ^ 255 = 255 - X）

对于8位颜色通道（值范围0-255）：

  • 255的二进制表示为11111111
  • XOR的真值表特性：0^1=1, 1^1=0
  • 因此：X ^ 255相当于对X的每一位取反

3、差异突出：能突出显示两幅图像的差异部分

当且仅当两个位不同时，XOR结果为1，因此 A ^ B 的结果中：

  • 为0的位表示A和B对应位相同
  • 为1的位表示A和B对应位不同
QColor randomColor()
{
    // 使用 QRandomGenerator 生成 0-255 之间的随机整数
    int r = QRandomGenerator::global()->bounded(256);
    int g = QRandomGenerator::global()->bounded(256);
    int b = QRandomGenerator::global()->bounded(256);
    int a = QRandomGenerator::global()->bounded(256);

    return QColor(r, g, b, 255);
}

QColor xorBlendColors(const QColor& src, const QColor& dst) {
    // 确保颜色是有效的RGB颜色（预处理）
    QColor source = src.toRgb();
    QColor destination = dst.toRgb();

    // 对每个通道执行XOR运算（核心算法）
    auto xorChannel = [](int src, int dst) {
        // XOR运算（0-255范围）
        int result = src ^ dst;

        // 确保结果在合法范围内（实际上XOR结果不会越界，这里是为了防御性编程）
        return std::clamp(result, 0, 255);
    };

    // 计算各通道
    int r = xorChannel(source.red(), destination.red());
    int g = xorChannel(source.green(), destination.green());
    int b = xorChannel(source.blue(), destination.blue());

    // 构造结果颜色（后处理）
    return QColor(r, g, b);
}

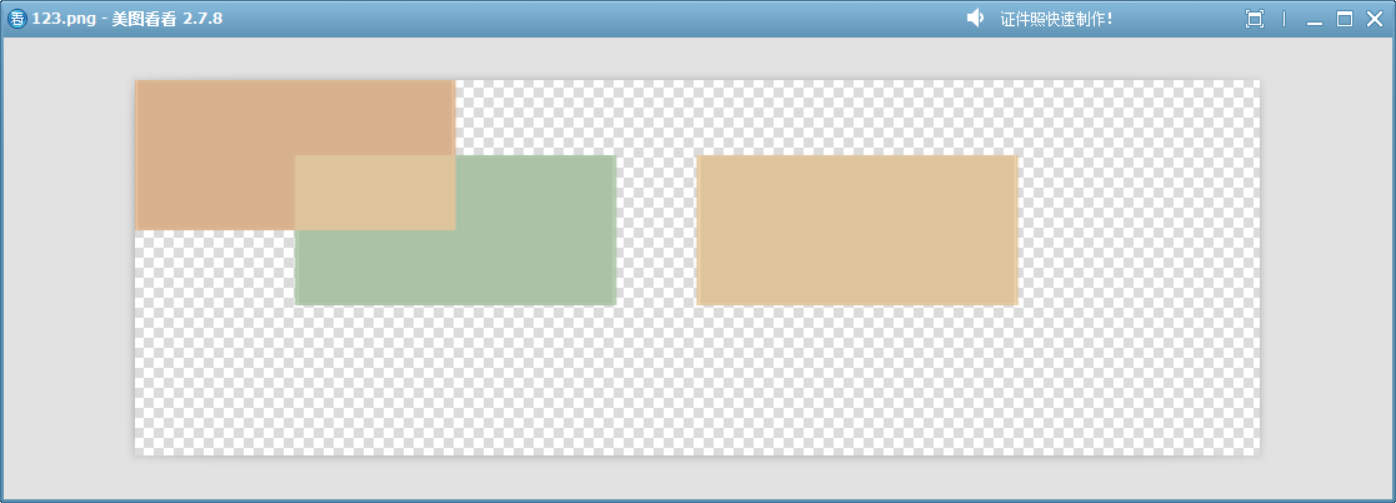

void drawImage()
{
    QImage image(700, 500, QImage::Format_ARGB32);
    image.fill(Qt::transparent);

    QPainter painter(&image);

    QColor dst = randomColor();
    painter.fillRect(0, 0, 200, 200, dst);

    painter.setCompositionMode(QPainter::RasterOp_SourceXorDestination);

    QColor src = randomColor();
    painter.fillRect(100, 100, 200, 200, src);

    QColor mixedColor = xorBlendColors(dst, src);
    painter.setCompositionMode(QPainter::CompositionMode_SourceOver);

    // 绘制第三个矩形，使用混合后的颜色
    painter.fillRect(350, 100, 200, 200, mixedColor);
    image.save("D://123.png");
}

这个模拟函数展示了此模式的工作原理。

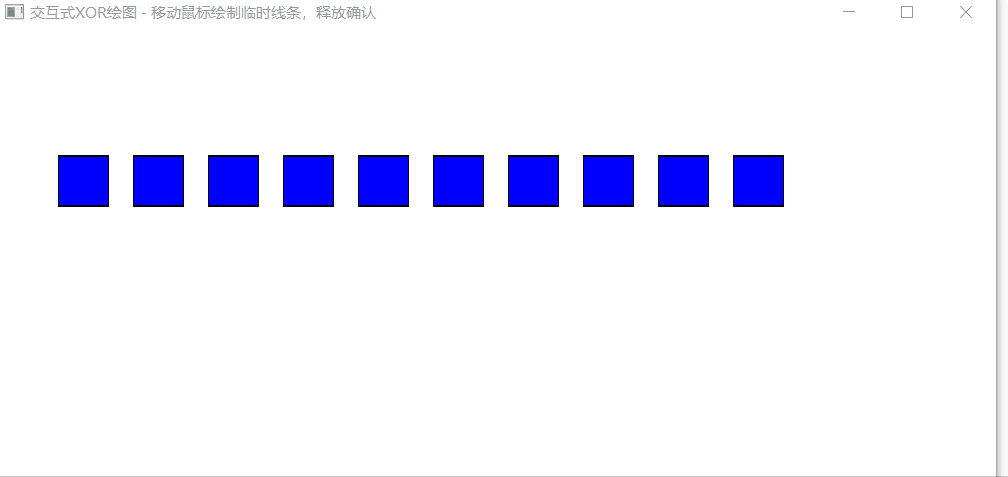

例：动态选框，特点是框的颜色可以叠加在任何背景上

class XORRubberBandWidget : public QWidget
{
    QPoint start, end;
    bool drawing = false;

public:
    XORRubberBandWidget(QWidget *parent = nullptr) : QWidget(parent)
    {
        setWindowTitle("XOR Rubber Band - Corrected Version");
        resize(800, 600);
        setMouseTracking(true);
    }
protected:
    void paintEvent(QPaintEvent *) override
    {
        QPainter painter(this);
        painter.fillRect(rect(),Qt::white);
        painter.setBrush(Qt::blue);
        for (int i = 0; i < 10; ++i)
        {
            painter.drawRect(50 + i*60, 100, 40, 40);
        }

        if (drawing && (start != end))
        {
            QPen pen(Qt::DotLine);
            pen.setWidth(3);
            pen.setColor(Qt::white/*black*/);
            painter.setPen(pen);
            painter.setBrush(Qt::NoBrush);
            painter.setCompositionMode(QPainter::RasterOp_SourceXorDestination);
            painter.drawRect(QRect(start, end).normalized());
        }
    }

    void mousePressEvent(QMouseEvent *ev) override {
        if (ev->button() == Qt::LeftButton) {
            start = end = ev->pos();
            drawing = true;
            update();
        }
    }

    void mouseMoveEvent(QMouseEvent *ev) override {
        if (drawing) {
            end = ev->pos();
            update();
        }
    }

    void mouseReleaseEvent(QMouseEvent *ev) override {
        if (ev->button() == Qt::LeftButton) {
            drawing = false;
            end = ev->pos();
            update();
        }
    }
};

28、NotSourceAndNotDestination

进行三步操作：

  1. 对源像素取反
  2. 对目标像素取反
  3. 对上述两个结果进行逻辑与操作

原理：

QColor notSourceAndNotDestination(const QColor& src, const QColor& dst)
{
    QColor source = src.toRgb();
    QColor destination = dst.toRgb();

    // 公式: result = (~src & ~dst) & 0xFF (确保在0-255范围内)
    int r = (~source.red() & ~destination.red()) & 0xFF;
    int g = (~source.green() & ~destination.green()) & 0xFF;
    int b = (~source.blue() & ~destination.blue()) & 0xFF;

    return QColor(r, g, b);
}

29、NotSourceOrNotDestination

进行三步操作：

  1. 对源像素取反
  2. 对目标像素取反
  3. 对上述两个结果进行逻辑或操作

视觉效果特点：

  • 全白保留：只有当源像素和目标像素都为白色(1)时，结果才为黑色(0)
  • 其他情况：任何一方或双方为黑色(0)时，结果都为白色(1)

原理：

QColor notSourceOrNotDestination(const QColor& src, const QColor& dst)
{
    QColor source = src.toRgb();
    QColor destination = dst.toRgb();

    // 公式: result = (~src & ~dst) | 0xFF (确保在0-255范围内)
    int r = (~source.red() | ~destination.red()) & 0xFF;
    int g = (~source.green() | ~destination.green()) & 0xFF;
    int b = (~source.blue() | ~destination.blue()) & 0xFF;

    return QColor(r, g, b);
}

 30、NotSourceXorDestination

进行两步操作：

  1. 对源像素取反
  2. 然后与目标像素进行异或操作

原理：

QColor notSourceXorDestination(const QColor& source, const QColor& destination)
{
    QColor src = source.toRgb();
    QColor dst = destination.toRgb();

    return QColor(
        (~src.red() ^ dst.red()) & 0xFF,
        (~src.green() ^ dst.green()) & 0xFF,
        (~src.blue() ^ dst.blue()) & 0xFF
    );
}

31、NotSource

完全忽略目标像素值，仅反转源像素。

原理：

​QColor notSource(const QColor& source, const QColor& destination)
{
    QColor src = source.toRgb();

    return QColor(
        (~src.red() & 0xFF,
        (~src.green() & 0xFF,
        (~src.blue() & 0xFF
    );
}

32、NotSourceAndDestination

源像素取反后再和目标像素进行与操作。

从真值表可以看出：此模式的特点是保留目标中与源透明区域重叠的部分。

原理：

QColor notSourceAndDestination(const QColor& source, const QColor& destination)
{
    QColor src = source.toRgb();
    QColor dst = destination.toRgb();

    return QColor(
        (~src.red() & dst.red()) & 0xFF,
        (~src.green() & dst.green()) & 0xFF,
        (~src.blue() & dst.blue()) & 0xFF
    );
}

33、SourceAndNotDestination

目标像素取反后再和源像素进行与操作。

从真值表可以看出：此模式的特点是保留源中与目标透明区域重叠的部分。

原理：

QColor sourceAndNotDestination(const QColor& source, const QColor& destination)
{
    QColor src = source.toRgb();
    QColor dst = destination.toRgb();

    return QColor(
        (~dst.red() & src.red()) & 0xFF,
        (~dst.green() & src.green()) & 0xFF,
        (~dst.blue() & src.blue()) & 0xFF
    );
}

34、NotSourceOrDestination

源像素取反再和目标像素进行或操作。

原理：

QColor notSourceOrDestination(const QColor& source, const QColor& destination)
{
    QColor src = source.toRgb();
    QColor dst = destination.toRgb();

    return QColor(
        (~src.red() | dst.red()) & 0xFF,
        (~src.green() | dst.green()) & 0xFF,
        (~src.blue() | dst.blue()) & 0xFF
    );
}

35、SourceOrNotDestination

目标像素取反再和源像素进行或操作。

原理：

QColor sourceOrNotDestination(const QColor& source, const QColor& destination)
{
    QColor src = source.toRgb();
    QColor dst = destination.toRgb();

    return QColor(
        (src.red() | ~dst.red()) & 0xFF,
        (src.green() | ~dst.green()) & 0xFF,
        (src.blue() | ~dst.blue()) & 0xFF
    );
}

36、ClearDestination

无条件清除，无论源像素和目标像素的值如何，结果像素值所有位都设为 0。

与 Clear 模式的区别：此模式的操作无关透明度而 Clear 模式把透明度也设置为 0。

原理：

QColor simulateClearDestination(const QColor& source, const QColor& destination)
{
    Q_UNUSED(source);
    Q_UNUSED(destination);

    return QColor(0, 0, 0);
}

37、SetDestination

无条件填充，无论源像素和目标像素的值如何，结果总是1。

原理：

QColor simulateSetDestination(const QColor& source, const QColor& destination)
{
    Q_UNUSED(source);      // 明确标记参数未使用
    Q_UNUSED(destination); // 明确标记参数未使用

    // 始终返回完全不透明白色
    return QColor(255, 255, 255);
}

38、NotDestination

完全忽略源像素值，仅反转目标像素。

原理：

​QColor notDestination(const QColor& source, const QColor& destination)
{
    QColor dst = destination.toRgb();

    return QColor(
        (~dst.red() & 0xFF,
        (~dst.green() & 0xFF,
        (~dst.blue() & 0xFF
    );
}

网站公告

今日签到

点亮在社区的每一天
去签到

热门文章

最新发布
