在 BGA 芯片贴片加工中，细节把控直接影响焊接可靠性与产品良率。以下从前期准备、核心工艺到质量保障，梳理关键注意事项：
一、前期准备：筑牢加工基础

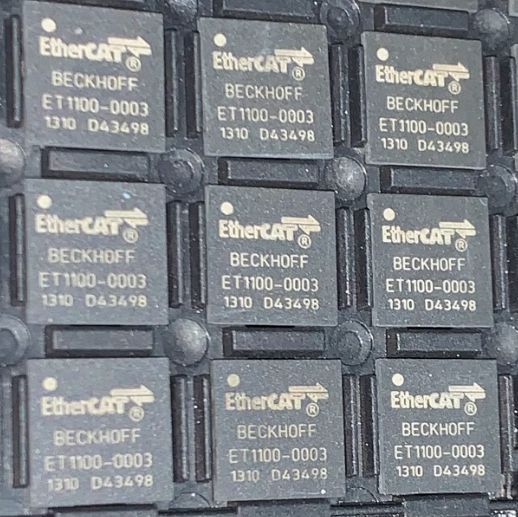

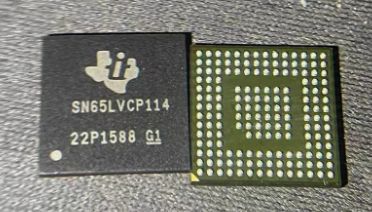

1. BGA 芯片储存管理
- 环境控制：需在干燥、恒温环境中储存，推荐温度 15-25℃，相对湿度＜30%，长期储存需使用氮气柜或真空包装，防止引脚氧化。
- 开封管控：真空包装开封后需在 48 小时内完成加工，暴露时间过长需进行引脚氧化检测（如外观检查、阻抗测试）。
2. PCB 焊盘预处理
- 基础要求：焊盘需平整无毛刺，表面镀层（如镍金、OSP）均匀完整，厚度符合设计标准（镍层 5-10μm，金层 0.05-0.1μm）。
- 清洁度把控：通过超声波清洗去除焊盘油污、氧化层，清洗后需烘干（80-100℃，10-15 分钟），避免残留水分影响焊接。
- 设计合规性：焊盘尺寸精度误差≤±0.02mm，阻焊层开窗边缘与焊盘间距≥0.1mm，防止阻焊剂污染焊盘。
二、核心工艺：精准控制每一环
3. 锡膏印刷工艺
- 锡膏选型：根据 BGA 引脚间距（如 0.8mm/0.5mm）选择对应粒度锡膏（间距≤0.65mm 推荐 3 号粉，≤0.4mm 推荐 4 号粉），焊锡合金成分需匹配芯片与 PCB 镀层材质。
- 参数优化：钢网厚度（0.12-0.15mm）与开孔尺寸需精准计算，确保单焊盘锡膏量偏差≤10%；印刷速度 30-50mm/s，刮刀压力 5-10N，避免少锡、连锡或锡膏塌陷。
- 质量检查：印刷后通过AOI 自动检测，重点排查锡膏偏移、桥连、漏印等缺陷，不合格品需彻底清理锡膏后重新印刷。
4. 贴片精度控制
- 设备要求：贴片机定位精度需≤±0.03mm，重复精度≤±0.015mm，确保 BGA 引脚与焊盘对位偏差＜1/4 焊盘直径。
- 贴装参数：吸嘴选择需匹配 BGA 尺寸与重量，贴装压力控制在 5-20N（根据芯片大小调整），避免压力过大导致 PCB 变形或焊盘损伤。
- 即时校验：贴装后通过视觉定位系统二次确认，发现偏移＞0.1mm 时需立即调整贴装参数并返工。
5. 回流焊接工艺
- 温度曲线定制：根据锡膏熔点（如 Sn63Pb37 熔点 183℃，无铅锡膏 217-227℃）设置升温、恒温、峰值、冷却四阶段曲线，峰值温度需高于熔点 20-30℃，保温时间 60-90 秒，避免芯片过热（结温＜125℃）。
- 环境优化：高精密 BGA 推荐氮气氛围焊接（氧含量＜500ppm），减少焊点氧化，降低空洞率。
- 设备校准：每月校准回流炉温度传感器，确保炉内各区域温差≤±2℃，传送带速度稳定（50-100cm/min）。
6. 底部填充工艺（按需实施）
- 适用场景：引脚间距≤0.65mm 或可靠性要求高（如汽车电子、工业控制）的产品需进行底部填充。
- 工艺要点：选用低黏度环氧胶（黏度 500-1500cP），通过点胶机沿 BGA 边缘均匀施胶，利用毛细作用填充底部间隙（填充高度≥焊点高度的 80%）。
- 固化控制：固化温度 80-120℃，时间 30-60 分钟，固化后需检查填充完整性，避免气泡或未填充区域。
三、质量检测：全面排查缺陷
7. X 射线检测验证

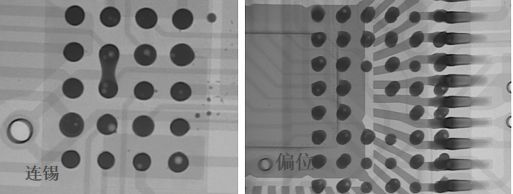

- 检测重点：通过 X 射线检测焊点内部质量，排查空洞（单个焊点空洞率需＜25%）、虚焊、桥连、焊球缺失等缺陷。
- 抽样标准：首件需 100% 检测，批量生产按 AQL 1.0 抽样，发现缺陷需追溯前序工艺（如锡膏量、温度曲线）并调整。
8. 外观与功能测试
- 外观检查：通过放大镜（≥20 倍）检查 BGA 边缘无翘曲、锡膏溢出，PCB 无变色或烧焦痕迹。
- 功能验证：对关键产品进行ICT 在线测试或功能测试，确保焊点导通性与电气性能达标。
四、保障措施：降低风险与成本
9. 静电防护体系
- 环境控制：加工区域静电电压需＜100V，配备防静电地板、离子风扇（风速 1-3m/s），每日监测静电接地电阻（1-10Ω）。
- 操作规范：操作人员需佩戴防静电手环（接地电阻 1-35MΩ）、穿戴防静电服鞋，工具（吸嘴、镊子）需接地或采用防静电材质。
10. 工艺稳定性保障
- 返修管控：BGA 返修难度高（热冲击易导致 PCB 分层），需通过优化首件工艺（如温度曲线、贴装精度）将首次合格率提升至 99% 以上；确需返修时，使用专用热风返修台，预热温度≤120℃，拆卸温度匹配回流曲线峰值。
- 人员培训：操作人员需经理论（工艺参数、缺陷识别）与实操（设备调试、异常处理）培训，考核合格后方可上岗，定期进行工艺复训（每季度至少 1 次）。
总结
BGA 芯片贴片加工需以 “精准化、流程化、可追溯” 为核心，从前期储存、焊盘处理到印刷、贴装、焊接的全流程把控，结合严格的检测与防护措施，才能最大限度降低缺陷率，保障产品可靠性。
