【第5话：相机模型1】针孔相机、鱼眼相机模型的介绍及其在自动驾驶中的作用及使用方法

相机模型介绍及相机模型在自动驾驶中的作用及使用方法

相机模型是计算机视觉中的核心概念，用于描述真实世界中的点如何投影到图像平面上。在自动驾驶系统中，相机模型用于环境感知，如物体检测和场景理解。下面我将详细介绍针孔相机模型和鱼眼相机模型，然后讨论它们在自动驾驶中的作用及使用方法。

1. 针孔相机模型

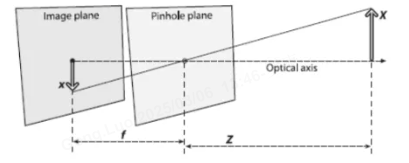

针孔相机模型是最基本的相机模型，基于小孔成像原理。它假设光线通过一个无限小的孔（针孔）投影到成像平面上，形成倒立的图像。这种模型忽略了镜头畸变，适用于理想化场景。

原理：

• 光线从场景中的点通过针孔投射到像平面。
• 投影过程是线性的，使用透视投影方程描述。
• 数学模型涉及齐次坐标和投影矩阵。

数学模型：

• 设世界坐标系中的点为 $\mathbf{P}=[X,Y,Z,1{]}^{\top }$（齐次坐标），相机坐标系中的点为 $\mathbf{p}=[x,y,z{]}^{\top }$。
• 透视投影方程：
  $$\mathbf{p}=\frac{1}{Z}\mathbf{KP}$$
  其中 $\mathbf{K}$ 是相机内参矩阵：
  $$\mathbf{K}=\left[\begin{array}{ccc}{f}_x& 0& c_x\\ 0& f_y& c_y\\ 0& 0& 1\end{array}\right]$$
  这里 $f_x$ 和 $f_y$ 是焦距（以像素为单位），$c_x$ 和 $c_y$ 是主点坐标（图像中心）。
• 图像坐标 $(u,v)$ 计算为：
  $$u=\frac{f_{x}X}{Z}+c_x,v=\frac{f_{y}Y}{Z}+c_y$$
  这表示 $u$ 和 $v$ 是归一化后的坐标。

优点和缺点：

• 优点：模型简单，计算高效，适用于大多数标准相机和算法。
• 缺点：视野有限（通常小于90度），忽略镜头畸变，导致在广角场景中失真严重。

2. 鱼眼相机模型

鱼眼相机模型是一种广角相机模型，专为捕捉大视野（通常180度或更大）设计。它使用非线性投影来处理镜头畸变，常见于车载相机或监控系统。鱼眼镜头会产生桶形畸变，需要通过数学模型校正。

原理：

• 光线通过鱼眼镜头投射，产生径向畸变（图像边缘弯曲）。
• 投影模型基于角度映射，如等距投影或等立体投影。
• 数学模型包括畸变参数来校正图像。

数学模型：

• 设归一化图像坐标为 $(x,y)$，实际畸变坐标为 $(x_d,y_d)$。
• 径向畸变模型：
  $$r=\sqrt{x^2+y^2}$$
  $$r_d=r(1+k_1{r}^2+k_2{r}^4+k_3{r}^6+\cdots )$$
  其中 $k_1,k_2,k_3$ 是畸变系数。
• 畸变坐标计算为：
  $$x_d=x\frac{r_d}{r},y_d=y\frac{r_d}{r}$$
• 最终图像坐标 $(u_d,v_d)$ 通过内参矩阵映射：
  $$\left[\begin{array}{c}{u}_d\\ v_d\\ 1\end{array}\right]=\mathbf{K}\left[\begin{array}{c}{x}_d\\ y_d\\ 1\end{array}\right]$$
  这里 $\mathbf{K}$ 与针孔模型相同。

优点和缺点：

• 优点：视野广阔（可达180度以上），适合捕捉大范围场景。
• 缺点：畸变严重，需要复杂的校正算法，计算开销较大。

相机模型在自动驾驶中的作用

在自动驾驶系统中，相机模型是环境感知的关键组件，主要用于：

• 环境感知：检测车辆、行人、交通标志和车道线。例如，使用针孔模型进行精确对象定位，鱼眼模型提供全景视野以覆盖盲区。
• 场景理解：结合深度学习模型（如YOLO或SSD）进行语义分割，识别道路结构和障碍物。
• 传感器融合：与激光雷达、雷达和IMU数据融合，提高感知鲁棒性。相机提供丰富的纹理信息，而其他传感器补充深度和运动数据。
• 定位与导航：基于视觉的SLAM（Simultaneous Localization and Mapping）使用相机模型构建环境地图并估计车辆位置。

总体作用：提升自动驾驶的安全性和可靠性，通过实时图像处理实现决策支持。

相机模型在自动驾驶中的使用方法

在自动驾驶应用中，相机模型的使用涉及以下步骤：

1. 相机标定：

   • 目的：确定相机内参（如焦距 $f_x,f_y$、主点 $c_x,c_y$）和畸变系数（如 $k_1,k_2$）。
   • 方法：使用标定板（如棋盘格）采集多张图像，通过优化算法（如OpenCV的 calibrateCamera 函数）求解参数。例如，针孔模型标定最小化重投影误差，鱼眼模型额外优化畸变系数。
   • 工具：常用OpenCV库实现。代码示例（Python）：

     import cv2
     import numpy as np

     # 加载标定图像
     images = [cv2.imread(f'image_{i}.jpg') for i in range(10)]
     obj_points = []  # 3D点
     img_points = []  # 2D点

     # 定义棋盘格尺寸
     pattern_size = (9, 6)
     obj_p = np.zeros((pattern_size[0]*pattern_size[1], 3), np.float32)
     obj_p[:, :2] = np.mgrid[0:pattern_size[0], 0:pattern_size[1]].T.reshape(-1, 2)

     for img in images:
         gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
         ret, corners = cv2.findChessboardCorners(gray, pattern_size, None)
         if ret:
             obj_points.append(obj_p)
             img_points.append(corners)

     # 标定相机（针孔模型）
     ret, K, dist, rvecs, tvecs = cv2.calibrateCamera(obj_points, img_points, gray.shape[::-1], None, None)
     # 对于鱼眼模型，使用 cv2.fisheye.calibrate


2. 畸变校正：

   • 目的：消除鱼眼畸变，使图像符合针孔模型，便于后续处理。
   • 方法：应用标定得到的参数进行图像变换。针孔模型通常不需要校正，鱼眼模型使用逆畸变映射。
   • 工具：OpenCV的 undistort 函数。代码示例：

     # 针孔模型校正（可选）
     undistorted_img = cv2.undistort(img, K, dist)
     # 鱼眼模型校正
     map1, map2 = cv2.fisheye.initUndistortRectifyMap(K, dist, np.eye(3), K, img.shape[:2], cv2.CV_16SC2)
     undistorted_img = cv2.remap(img, map1, map2, cv2.INTER_LINEAR)


3. 图像处理与感知任务：

   • 物体检测：使用校正后的图像输入到神经网络（如CNN）中。例如，YOLO模型检测车辆和行人。
   • 特征提取：提取车道线或边缘特征，结合相机模型计算真实世界坐标。例如，从图像坐标 $(u,v)$ 反投影到3D空间：
     $$\left[\begin{array}{c}X\\ Y\\ Z\end{array}\right]=Z{\mathbf{K}}^{-1}\left[\begin{array}{c}u\\ v\\ 1\end{array}\right]$$
     其中 $Z$ 是估计的深度（来自其他传感器或立体视觉）。
   • 实时应用：在自动驾驶系统中，相机模型集成到感知模块，每秒处理多帧图像，输出给规划和控制模块。

4. 系统集成：

   • 多相机系统：自动驾驶车辆通常使用多个相机（如前视针孔相机、侧视鱼眼相机），覆盖360度视野。通过标定和融合，构建统一的环境模型。
   • 挑战与优化：处理动态光照、运动模糊和实时性要求。使用GPU加速和算法优化（如稀疏特征匹配）提高效率。

总结

针孔相机模型简单高效，适合标准视野场景；鱼眼相机模型提供广角覆盖，但需畸变校正。在自动驾驶中，它们通过标定、校正和感知任务实现环境理解。使用方法包括标定参数、校正图像和集成到感知系统。这些模型是自动驾驶视觉感知的基石，结合其他传感器可显著提升系统性能。未来发展方向包括更高效的畸变模型和深度学习融合技术。
