一、虚拟防火墙概述

华为虚拟防火墙（Virtual Firewall）是华为网络安全产品中的一种重要解决方案，它能够在虚拟化环境中提供与传统硬件防火墙相同的安全防护能力。虚拟防火墙基于华为的CloudEngine系列或USG系列产品，可以部署在VMware、KVM等主流虚拟化平台上，为云环境提供灵活、高效的网络安全保障。

二、典型应用场景

云计算环境安全隔离：在多租户云环境中实现租户间的安全隔离
虚拟数据中心防护：为虚拟化数据中心提供边界防护
微服务安全：在容器化或微服务架构中提供细粒度访问控制
分支机构安全：为远程分支机构提供轻量级安全解决方案

三、配置案例：基于华为USG6000V的虚拟防火墙部署

3.1 环境准备

硬件要求：
- CPU：4核或以上
- 内存：8GB或以上
- 存储：120GB或以上
软件要求：
- 虚拟化平台：VMware ESXi 6.5/6.7/7.0或KVM
- 虚拟防火墙镜像：USG6000V V500R005C20SPC300或更新版本

3.2 部署步骤

步骤1：导入虚拟防火墙镜像

# 在VMware环境中示例
ovftool USG6000V.ova vi://administrator@vcenter-ip/Datacenter/host/Cluster

步骤2：配置虚拟网络接口

为防火墙添加3个虚拟网卡：
- eth0：管理接口（连接管理网络）
- eth1：Untrust接口（连接外部网络）
- eth2：Trust接口（连接内部网络）
配置网络适配器类型为VMXNET3以获得最佳性能

步骤3：初始化配置

通过Console连接防火墙进行初始配置：

<USG6000V> system-view
[USG6000V] sysname VFW-01
[VFW-01] interface GigabitEthernet 0/0/0
[VFW-01-GigabitEthernet0/0/0] ip address 192.168.1.1 255.255.255.0
[VFW-01-GigabitEthernet0/0/0] service-manage enable
[VFW-01-GigabitEthernet0/0/0] service-manage https permit
[VFW-01-GigabitEthernet0/0/0] quit

3.3 安全策略配置

配置安全区域

[VFW-01] firewall zone trust
[VFW-01-zone-trust] add interface GigabitEthernet 0/0/1
[VFW-01-zone-trust] quit

[VFW-01] firewall zone untrust
[VFW-01-zone-untrust] add interface GigabitEthernet 0/0/2
[VFW-01-zone-untrust] quit

配置NAT策略（PAT方式）

[VFW-01] nat-policy
[VFW-01-policy-nat] rule name NAT_OUTBOUND
[VFW-01-policy-nat-rule-NAT_OUTBOUND] source-zone trust
[VFW-01-policy-nat-rule-NAT_OUTBOUND] destination-zone untrust
[VFW-01-policy-nat-rule-NAT_OUTBOUND] source-address 192.168.10.0 24
[VFW-01-policy-nat-rule-NAT_OUTBOUND] action source-nat
[VFW-01-policy-nat-rule-NAT_OUTBOUND] easy-ip GigabitEthernet 0/0/2
[VFW-01-policy-nat-rule-NAT_OUTBOUND] quit
[VFW-01-policy-nat] quit

配置安全策略

[VFW-01] security-policy
[VFW-01-policy-security] rule name Trust_to_Untrust
[VFW-01-policy-security-rule-Trust_to_Untrust] source-zone trust
[VFW-01-policy-security-rule-Trust_to_Untrust] destination-zone untrust
[VFW-01-policy-security-rule-Trust_to_Untrust] source-address 192.168.10.0 24
[VFW-01-policy-security-rule-Trust_to_Untrust] action permit
[VFW-01-policy-security-rule-Trust_to_Untrust] quit

[VFW-01-policy-security] rule name Untrust_to_DMZ
[VFW-01-policy-security-rule-Untrust_to_DMZ] source-zone untrust
[VFW-01-policy-security-rule-Untrust_to_DMZ] destination-zone dmz
[VFW-01-policy-security-rule-Untrust_to_DMZ] destination-address 172.16.1.100 32
[VFW-01-policy-security-rule-Untrust_to_DMZ] service http
[VFW-01-policy-security-rule-Untrust_to_DMZ] action permit
[VFW-01-policy-security-rule-Untrust_to_DMZ] quit
[VFW-01-policy-security] quit

3.4 高可用性配置（可选）

# 配置VRRP
[VFW-01] interface GigabitEthernet 0/0/1
[VFW-01-GigabitEthernet0/0/1] vrrp vrid 1 virtual-ip 192.168.10.1
[VFW-01-GigabitEthernet0/0/1] vrrp vrid 1 priority 120
[VFW-01-GigabitEthernet0/0/1] vrrp vrid 1 preempt-mode timer delay 20
[VFW-01-GigabitEthernet0/0/1] quit

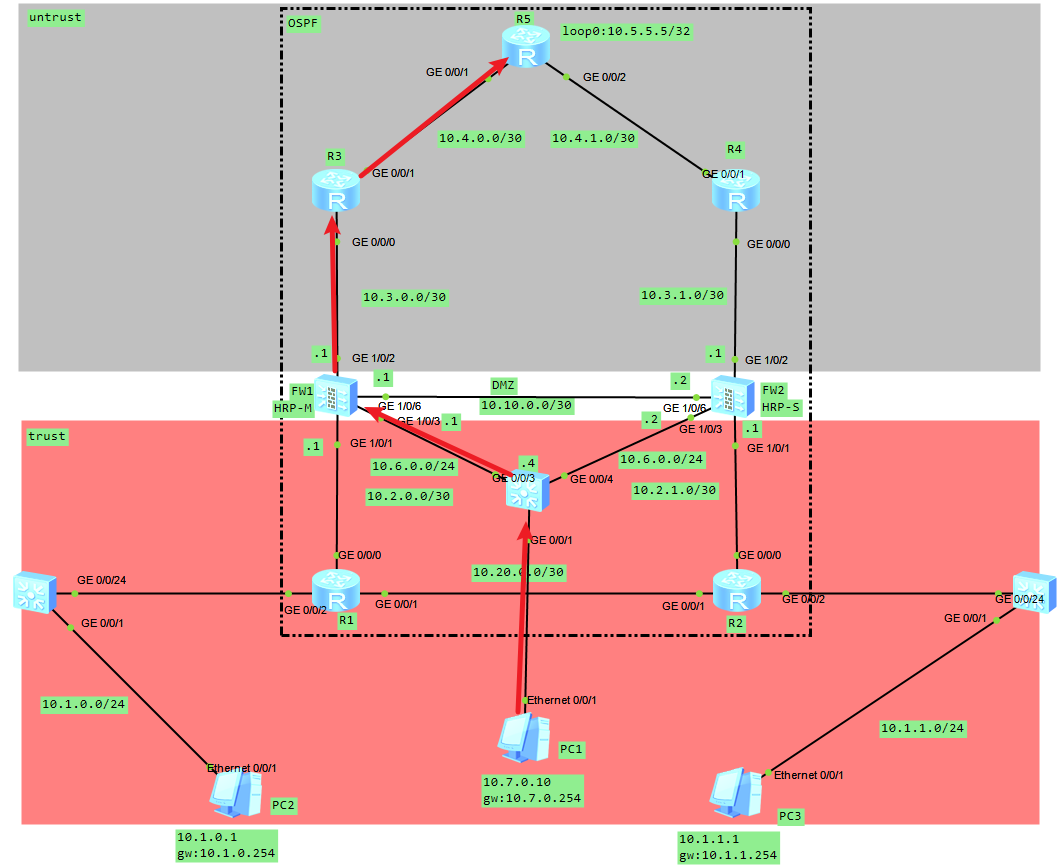

# 配置HRP（华为冗余协议）
[VFW-01] hrp enable
[VFW-01] hrp interface GigabitEthernet 0/0/3
[VFW-01] hrp remote 192.168.100.2
[VFW-01] hrp sync config

四、性能优化建议

CPU分配：
- 为虚拟防火墙预留CPU资源
- 启用CPU亲和性设置
内存优化：
- 根据会话数需求配置足够内存
- 监控内存使用情况，设置告警阈值
网络优化：
- 使用SR-IOV或DPDK技术提升网络性能
- 启用巨型帧（Jumbo Frame）减少小包处理开销
存储优化：
- 使用SSD存储提高日志写入性能
- 定期清理日志和会话表

五、常见问题排查

网络连通性问题：
- 检查虚拟交换机和端口组配置
- 验证安全策略和NAT规则顺序
- 使用display session table查看会话建立情况
性能瓶颈分析：
- 使用display cpu-usage监控CPU利用率
- 使用display memory-usage检查内存使用情况
- 使用display interface brief查看接口流量
配置同步问题：
- 检查HRP状态display hrp state
- 验证VRRP状态display vrrp

六、总结

华为虚拟防火墙提供了灵活、高效的网络安全解决方案，特别适合虚拟化和云环境。通过合理配置安全策略、NAT规则和高可用性设置，可以构建强大的网络安全防护体系。在实际部署中，应根据业务需求调整性能参数，并建立完善的监控机制，确保防火墙稳定高效运行。

随着网络架构的不断演进，虚拟防火墙将在软件定义网络(SDN)和云原生环境中发挥更加重要的作用。华为持续更新的虚拟防火墙产品线，为用户提供了更多先进的安全功能和更优的性能表现。
