一、CNN入门介绍
1、卷积神经网络（Convolutional Neural Network，简称 CNN）是一种专门为处理具有网格结构数据（如图像、音频）而设计的深度学习模型。
在传统的全连接神经网络（FNN）中，输入的每个神经元都与下一层的所有神经元相连，这会导致参数数量随着输入维度的增加而急剧增长，并且无法有效利用数据的空间结构信息。（更多的只是关注了全局的特征）
而 CNN 则通过卷积层、池化层等特殊结构，大大减少了模型的参数数量，同时能够自动提取数据中的局部特征，并且对平移、缩放等变换具有一定的不变性。。在图像识别、目标检测、语义分割等计算机视觉任务广泛运用
2、卷积的思想
在之前的OpenCv的学习中，我们接触到了很多的算子，比如Roberts算子，拉普拉斯算子等等，这些都是运用卷积的思想，对图像操作进行边缘提取。
可以把卷积理解为一种 “特征提取器”。想象你有一张藏宝图（图像），上面隐藏着各种宝藏线索（特征），但是线索分布比较杂乱。而卷积操作就像是一个带有不同形状 “放大镜”（卷积核）的寻宝工具。
每个 “放大镜” 都有自己特定的形状和功能，比如有的专门找直线形状的线索（检测边缘），有的找圆形的线索（检测类似眼睛的部件） 。当我们拿着这些 “放大镜” 在藏宝图上一格一格地移动（卷积核在图像上滑动），去观察每个小区域（感受野），就可以把对应的线索找出来，也就是提取出了图像的局部特征
二、卷积层
1、卷积核
卷积核其实是一个小矩阵，在定义时需要考虑以下几方面的内容：
卷积核的个数：卷积核（过滤器）的个数决定了其输出特征矩阵的通道数。每一个卷积核对应一个通道数，也就对应一张特征图
卷积核的值：卷积核的值是初始化好的，后续进行更新。
卷积核的大小：常见的卷积核有1×1、3×3、5×5等，一般都是奇数 × 奇数
2、卷积计算过程：

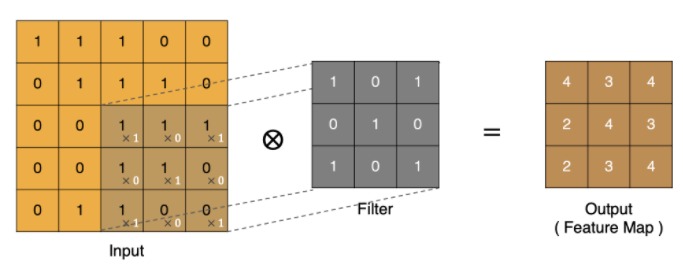

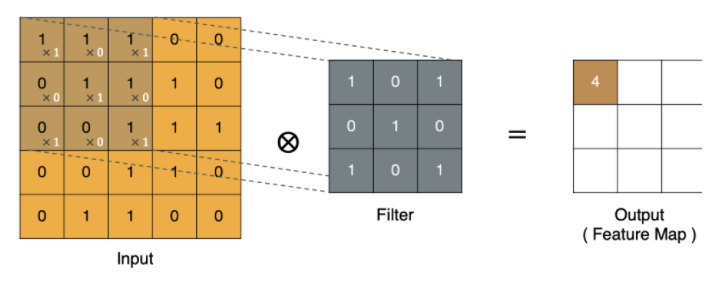

卷积的过程是将卷积核在图像上进行滑动计算，每次滑动到一个新的位置时，卷积核和图像进行点对点的计算，并将其求和得到一个新的值，然后将这个新的值加入到特征图中，最终得到一个新的特征图
input 表示输入的图像
filter 表示卷积核, 也叫做滤波器
input 经过 filter 的得到输出为最右侧的图像，该图叫做特征图，所有的特征图的数量就是输出通道数，在代码中通常用out_channels(其实就是特征图的数量)
代码：了解卷积
from matplotlib import pyplot as plt
import torch.nn as nn
import os
import torch
image_path= os.path.relpath('../data/彩色.png')
img_data = plt.imread(image_path)
#shape是(高，宽，通道)(H, W, C),要转变为(N, C, H, W)---->先转为(C, H, W),再转(N, C, H, W)
print(img_data.shape)
img_data =torch.tensor(img_data.transpose(2,0,1)).unsqueeze(0)
print(img_data.shape)
#卷积层
conv = nn.Conv2d(
in_channels=4, #输入通道数
out_channels=1, #输出通道数(卷积核个数，对应输出的特征个数)
kernel_size=3, #卷积核大小
stride=1, #步长
)
#conv传入的参数是(N, C, H, W)
output = conv(img_data)#输出(N, C, H, W)
print(output.shape)
#还原成图片
out = output.squeeze(0).data.numpy()#去掉batch维度，转成numpy数组
out = out.transpose(1,2,0)
#绘图
plt.imshow(out)
plt.show()正常图片输入的shape是(高，宽，通道)(H, W, C)，进行卷积的API：nn.Conv2d()，输入的数据格式应该是四维的：(N, C, H, W)，在传入img_data前需要经过转换，先用transpose方法转为(C, H, W)再用unqueeze在0维上升维，转为(N, C, H, W)
Conv2d的使用
conv = nn.Conv2d(
in_channels=4, #输入通道数
out_channels=1, #输出通道数(卷积核个数，对应输出的特征个数)
kernel_size=3, #卷积核大小
stride=1, #步长
)
我们需要去理解，这里的in_channels和out_channels到底是什么，在进行多层卷积神经网络时才能正确传入参数。
其中in_channels，输入的通道数，也就是(N, C, H, W)里面的C，对于初始我们给的图像而言，常常就是单通道（1），三通道（3），四通道（4）
但是经过卷积操作后，这里的out_channels输出通道就不再是简单的图像上颜色对应的通道了，而是特征通道（经过每个卷积核操作后生成的特征图个数，也就是卷积核个数）
例如：
第一层卷积
conv1：in_channels=1（输入是单通道灰度图），out_channels=16。
这意味着卷积层会创建16 个不同的 3×3 卷积核，每个卷积核专门检测一种局部特征（如：
- 第 1 个卷积核：检测水平边缘
- 第 2 个卷积核：检测垂直边缘
- 第 3 个卷积核：检测 45° 角纹理
- ...
- 第 16 个卷积核：检测特定的斑点 / 明暗变化）
每个卷积核与输入图像卷积后，会输出一张 “特征图”（通道），16 个卷积核就得到 16 个通道，每个通道的数值表示 “该位置是否包含对应特征” 以及 “特征强度”。
3、边缘填充
在上面的图像中可以看出，经过卷积计算后特征图的尺寸会比原始图像尺寸小，这是由于在卷积过程中边缘的像素值计算后放在卷积核中心去了，如果想要保持图像大小不变, 可在原图周围添加padding来实现（边缘填充）。
在代码中，就是在conv = nn.Conv2d方法中加入参数padding=n，其中n表示用什么来填充，一般默认是0
4、步长
一般步长是根据图像的大小而定，在图像尺寸很小时，例如只有20*20，总共一行都没多少个像素值，所以步长肯定不宜过大。当图像比较大时，也可以适当的设置为2、3等等。需要去实验
stride太小：重复计算较多，计算量大，训练效率降低；
stride太大：会造成信息遗漏，无法有效提炼数据背后的特征；

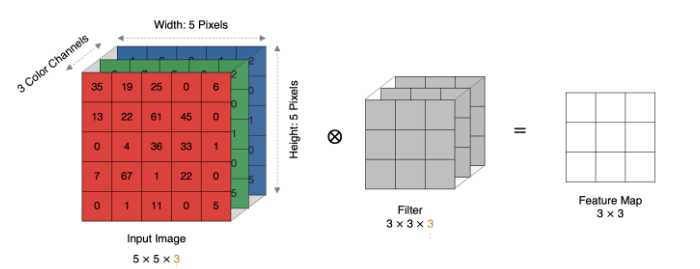

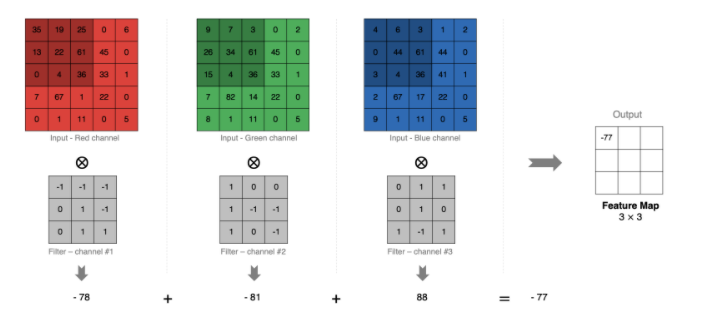

5、多通道卷积计算
当输入有多个通道(Channel), 例如RGB三通道, 此时要求卷积核需要有相同的通道数。
卷积核通道与对应的输入图像通道进行卷积。
将每个通道的卷积结果按位相加得到最终的特征图
如图：

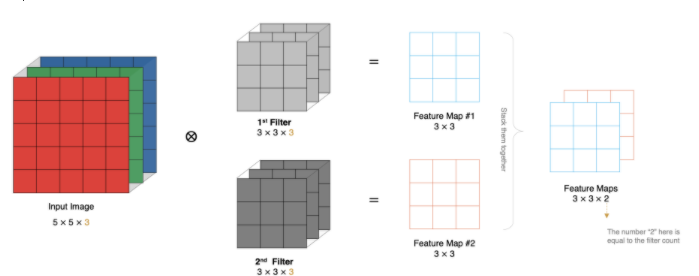

6、多卷积核计算
实际对图像进行特征提取时, 我们需要使用多个卷积核进行特征提取，通过多个卷积核从输入数据中提取多种类型的特征
其实就是上面讲Conv2d方法中提到的out_channels
用 “团队分工” 类比多卷积核
假设你需要分析一张动物图片：
- 有人负责观察 “边缘”（比如动物的轮廓）
- 有人负责观察 “纹理”（比如毛发的粗细）
- 有人负责观察 “颜色块”（比如是否有黑白条纹）
- 每个人专注于一种特征，最后汇总所有观察结果，才能全面判断这是猫、狗还是老虎
7、特征图大小
size: 卷积核/过滤器大小，一般会选择为奇数，比如有 1×1, 3×3， 5×5
Padding: 零填充的方式
Stride: 步长
那计算方法如下图所示:
输入图像大小: W x W
卷积核大小: F x F
Stride: S
Padding: P
输出图像大小: N x N
8、局部特征提取——多层多通道卷积核进行特征提取
本质是通过层级化的特征组合，从原始数据中逐步提炼出从简单到复杂、从局部到全局的特征
用 “拼图游戏” 类比多层特征提取
想象你在拼一幅复杂的动物拼图：
- 第一层（浅层）：你先找所有带 “直边”“曲边” 的拼图块（对应低级特征：边缘、纹理）。
- 第二层（中层）：你把 “直边 + 曲边” 组合成 “耳朵”“爪子” 等部件（对应中级特征：局部部件）。
- 第三层（深层）：你把 “耳朵 + 爪子 + 身体” 组合成完整的 “猫”（对应高级特征：整体物体）。
每一层基于上一层的特征，通过多通道卷积核进行 “特征组合”，逐步构建更抽象、更有意义的表示
示例：
我们以 “RGB 图像（3 通道）→ 3 层卷积” 为例，详细拆解每一层的输入、卷积核作用和输出特征
1. 输入层：原始图像（物理通道）
输入是一张 \(224 \times 224 \times 3\) 的 RGB 图像
这些是最原始的像素信息，没有经过任何特征提取
2. 第一层卷积（提取低级特征）
- 输入通道：3（RGB 三通道）
- 卷积核设置：16 个卷积核，每个尺寸为 \(3 \times 3 \times 3\)（深度 = 输入通道数 3，确保能覆盖所有颜色通道）
- 操作逻辑：每个卷积核在输入图像上滑动，对 3 个颜色通道的对应区域同时计算（每个通道与卷积核的对应切片做点积，再求和），输出 1 个特征图。16 个卷积核共输出 16 个通道。
- 输出特征：16 个 \(222 \times 222\) 的特征图（假设 stride=1，padding=0），每个通道对应一种低级特征：
- 通道 0：检测 “水平红色边缘”
- 通道 1：检测 “45° 绿色纹理”
- 通道 2：检测 “垂直蓝色边缘”
- ...（16 种不同的边缘、纹理、颜色块特征）这些特征我们也无法确认，是计算机自行去计算，我们也不需要去搞懂到底提取了哪些特征
3. 第二层卷积（组合低级特征为中级特征）
- 输入通道：16（第一层输出的 16 种低级特征）
- 卷积核设置：32 个卷积核，每个尺寸为 \(3 \times 3 \times 16\)（深度 = 输入通道数 16，能覆盖所有低级特征）
- 操作逻辑：每个卷积核滑动时，会同时 “观察” 第一层的 16 个特征通道（比如：“水平边缘通道” 的响应 +“垂直边缘通道” 的响应），通过权重加权求和，输出 1 个新的特征图。32 个卷积核输出 32 个通道。
- 输出特征：32 个 \(220 \times 220\) 的特征图，每个通道对应中级特征
4. 第三层卷积（组合中级特征为高级特征）
- 输入通道：32（第二层输出的 32 种中级特征）
- 卷积核设置：64 个卷积核，每个尺寸为 \(3 \times 3 \times 32\)
- 操作逻辑：每个卷积核整合 32 种中级特征（比如：“角点 + 斑点 + 短线条” 的特定组合），输出代表更复杂模式的特征图。
- 输出特征：64 个 \(218 \times 218\) 的特征图，每个通道对应高级特征：
- 通道 0：“眼睛”（圆形斑点 + 周围的边缘轮廓）
- 通道 1：“车轮”（圆形纹理 + 辐射状线条）
- 通道 2：“文字笔画”（特定方向的线条组合）
- ...（64 种接近 “物体部件” 的特征）
多层多通道的核心机制：特征的 “层级抽象” 与 “通道协同”
层级抽象：
浅层（1-2 层）→ 低级特征（边缘、纹理、颜色）
中层（3-4 层）→ 中级特征（角点、斑点、局部部件）
深层（5 层以上）→ 高级特征（物体部件、整体轮廓）
每一层的特征都是上一层特征的 “组合与抽象”，就像从 “字母” 到 “单词” 再到 “句子” 的过程。通道协同：
每个卷积核的深度 = 输入通道数，意味着它能 “同时关注多个输入特征”。例如，检测 “眼睛” 的卷积核会重点关注：
- 输入通道中 “圆形纹理” 的高响应区域
- 输入通道中 “边缘轮廓” 的闭合区域
- 输入通道中 “肤色（特定颜色）” 的区域
这种多通道协同，让网络能学习 “特征之间的关联”（比如 “圆形 + 闭合边缘 + 肤色 = 眼睛”）。感受野扩大：
深层卷积的 “感受野”（能影响输出的输入区域）比浅层大。例如：
- 第一层 3×3 卷积的感受野是 3×3（只看 3×3 像素）
- 第二层 3×3 卷积的感受野是 5×5（因为它的输入是第一层的 3×3 区域，对应原始图像 5×5）
- 第三层 3×3 卷积的感受野是 7×7
这使得深层特征能捕捉更大范围的局部信息，为组合高级特征提供基础。
什么是感受野：
感受野（Receptive Field） 是指输出特征图上的一个像素点，对应输入图像（或前层特征图）上的区域大小
用 “望远镜视野” 类比感受野
想象你用望远镜观察风景：
- 当你用低倍镜（类似 CNN 浅层卷积）时，视野小（感受野小），只能看清眼前的细节（如一片树叶的纹理）。
- 当你换高倍镜（类似 CNN 深层卷积）时，视野大（感受野大），能看到更大范围的场景（如整棵树的轮廓）。
CNN 中：
- 浅层卷积层的感受野小，只能 “看到” 输入图像的局部区域（如几个像素组成的边缘）。
- 深层卷积层的感受野大，能 “看到” 输入图像的更大范围（如多个局部特征组合成的部件）。
感受野的意义：
特征层级与感受野的关系：
- 浅层（感受野小）：捕捉边缘、纹理等局部特征（如眼睛的轮廓、毛发的纹理）。
- 深层（感受野大）：捕捉部件、整体等全局特征（如人脸的整体结构、汽车的轮廓）。
例如，在识别 “猫” 的任务中：
- 第 1 层可能检测 “胡须的边缘”（感受野 3×3）。
- 第 3 层可能检测 “眼睛的形状”（感受野 7×7）。
- 第 5 层可能检测 “整个猫脸”（感受野 21×21）。
多层卷积代码示例：
from matplotlib import pyplot as plt
import torch.nn as nn
import os
import torch
image_path= os.path.relpath('../data/彩色.png')
img_data = plt.imread(image_path)
#shape是(高，宽，通道)(H, W, C),要转变为(N, C, H, W)---->先转为(C, H, W),再转(N, C, H, W)
print(img_data.shape)
img_data =torch.tensor(img_data.transpose(2,0,1)).unsqueeze(0)
print(img_data.shape)
#卷积层
#进入时的形状：(1,4,501,500)
conv1 = nn.Conv2d(
in_channels=4,#输入通道数（N，C, H, W）
out_channels=16,
kernel_size=3,
stride=1,
)
#conv1输出的形状:(1,16,499,498)
conv2 = nn.Conv2d(
in_channels=16,
out_channels=32,
kernel_size=3,
stride=1,
)
#conv2输出的形状:(1,32,497,496)
conv3 = nn.Conv2d(
in_channels=32,
out_channels=1,
kernel_size=3,
stride=1,
)
#conv3输出的形状:(1,1,495,494)
#conv传入的参数是(N, C, H, W)
output = conv1(img_data)#输出(N, C, H, W)
output = conv2(output)
output = conv3(output)
# print(output.shape)
#还原成图片
out = output.squeeze(0).data.numpy()#去掉batch维度，转成numpy数组
out = out.transpose(1,2,0)
#绘图
plt.imshow(out)
plt.show()
三、池化层
1、池化层的概述
池化层的核心思想是“下采样”，通过对卷积层输出的特征图进行局部区域的聚合操作（如取最大值、平均值），在保留关键特征的同时，降低特征图的尺寸和数据量。
可以把池化层类比为 “信息压缩器”：卷积层提取的特征图往往包含冗余信息（比如相邻像素的特征响应很相似），池化层就像给特征图 “降分辨率”，只保留每个局部区域中最关键的信息（如最强响应、平均响应）
常见的池化方式有两种：
- 最大池化（Max Pooling）：取局部区域的最大值（最常用）。
- 平均池化（Average Pooling）：取局部区域的平均值。

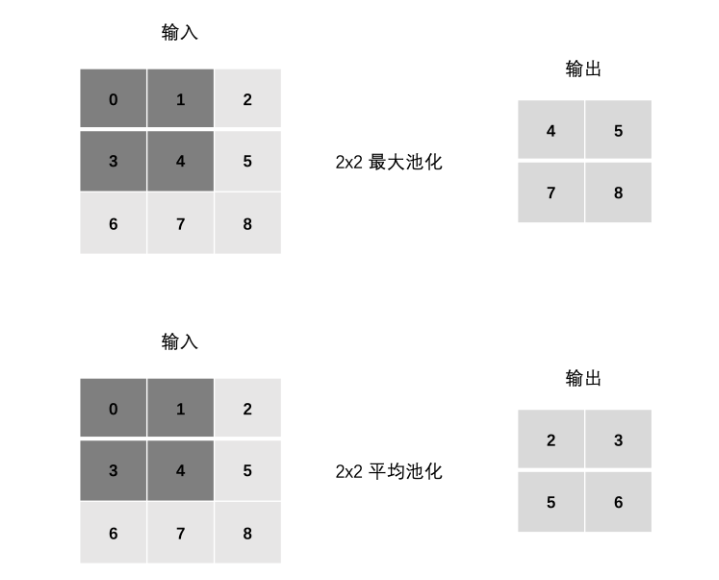

2、池化层的计算：
池化的计算逻辑与卷积类似：用一个固定大小的 “池化窗口” 在特征图上按指定步长滑动，对窗口内的元素进行聚合操作，生成下采样后的特征图
和卷积一样也有步长Stride、Padding
另外注意：在处理多通道输入数据时，池化层对每个输入通道分别池化，而不是像卷积层那样将各个通道的输入相加。这意味着池化层的输出和输入的通道数是相等。
3、池化层的作用
池化操作的优势有：
通过降低特征图的尺寸，池化层能够减少计算量，从而提升模型的运行效率。
池化操作可以带来特征的平移、旋转等不变性，这有助于提高模型对输入数据的鲁棒性。
池化层通常是非线性操作，例如最大值池化，这样可以增强网络的表达能力，进一步提升模型的性能。
但是池化也有缺点：
池化操作会丢失一些信息，这是它最大的缺点；
import torch
import torch.nn as nn
def test01():
#设置随机种子
input_map = torch.randn(1, 1, 7, 7)
print(input_map)
print("-"* 50)
pool1 = nn.MaxPool2d(
kernel_size=2,
stride=1,
return_indices=True#是否返回索引
)
output,indices = pool1(input_map)
print(output,indices)
print("-"*50)
def test02():
input_map = torch.randn(1, 1, 7, 7)
pool1 = nn.AvgPool2d(
kernel_size=2,
stride=1,
)
output = pool1(input_map)
print(output.shape)
def test03():
input_map = torch.randn(1, 1, 7, 7)
pool1 = nn.AdaptiveMaxPool2d(
output_size=(3,3)
)
if __name__ == '__main__':
test01()
test02()

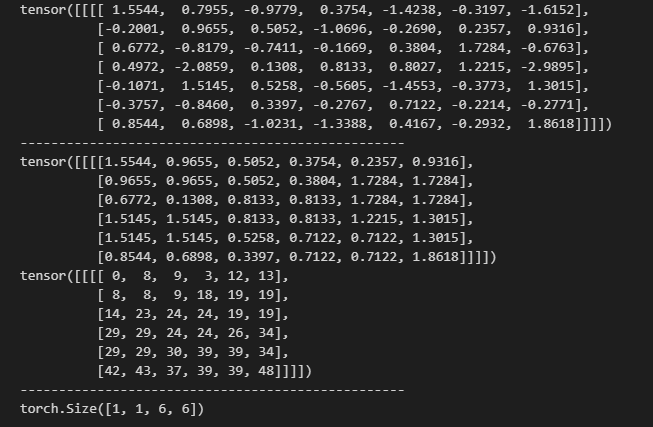

运行结果：
对于最大值池化。其返回值有两个：output,indices
1. output（输出特征图）
池化操作后的结果，即每个池化窗口中选出的最大值（对于最大池化）或平均值（对于平均池化）
2. indices（索引）
在最大池化中，记录每个池化窗口中最大值在原特征图中的位置索引
四、自定义网络
思路：
1、自定义网络就是写一个模型的类，首先定义一个类继承于父类nn.Module
2、进行卷积操作，提取特征。定义三层卷积层，每一层进行一次池化和激活（经过池化后要算清楚输出的图像尺寸变化）
3、进行全连接，计算经过卷积池化操作后，总的像素点。这是全连接层特征的输入值
4、前向传播
5、调用模型
import torch
import torch.nn as nn
class MyModel(nn.Module):
def __init__(self):
super(MyModel, self).__init__()
#第一卷积层
self.conv1 = nn.Conv2d(
in_channels=1,#输入的通道数
out_channels= 16,#输出的通道数，其实就是输出多少张特征图
kernel_size=3,
stride=1,
padding=1
)
#激活函数
self.relu = nn.ReLU()
#池化层
self.pool = nn.AdaptiveMaxPool2d(
output_size=(22,22),
)
#第二卷积层
self.conv2 = nn.Conv2d(
in_channels=16,
out_channels=32,
kernel_size=3,
stride=1,
padding=1
)
self.pool2 = nn.AdaptiveMaxPool2d(
output_size=(16,16),
)
#全连接层(要判断输入特征就是计算像素点)
self.fc1 = nn.Linear(
in_features=32*16*16,
out_features=10 #输出类别数
)
def forward(self, x):
#x(1,16,26,26)
x =self.conv1(x)
#x(1,16,22,22)
x = self.pool(x)
#x(1,32,20,20)
x = self.conv2(x)
#x(1,32,16,16)
x = self.pool2(x)
out = self.fc1(x.view(-1,x.size(1)*x.size(2)*x.size(3)))
return out
if __name__ == '__main__':
input_data = torch.randn(1, 1, 28, 28)
model = MyModel()
output = model(input_data)
print(output.shape)代码讲解：

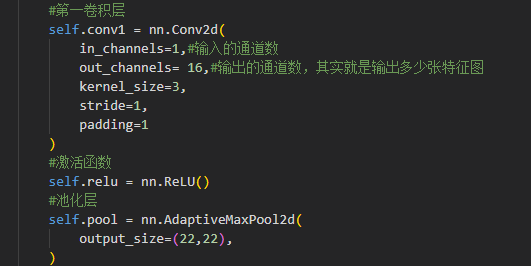

此处的out_channels前面已经讲过，就是卷积核的个数，经过卷积后输出多少张特征图
单纯的卷积后，函数也还是线性关系，所以i需要激活函数
选用自适应池化
第一步经过卷积后，图像的尺寸变成了（原图像大小是28*28）26*26。
经过池化后，图像的特征减少（也就是像素减少），尺寸就变成了22*22
第二层卷积与第一层类似

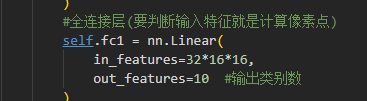

全连接层，用nn.Linear，其中输入的特征值，其实就是经过卷积池化后，此时图像的像素值（通道数*高*宽）
而输出特征呢？因为我们目标是做10分类，所以最后训练出来输出的特征值就应该是10个类别

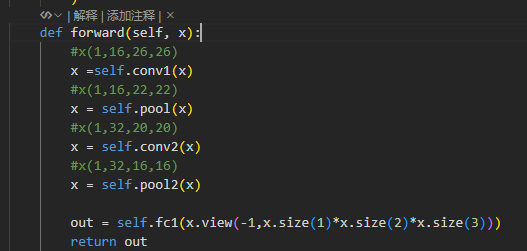

前向传播，每次卷积和池化后，其x的形状会发生改变，追踪每次的改变。
为什么这么做：因为卷积神经网络里，
conv（卷积）、pool（池化）层输出的是 4 维张量(N, C, H, W)（N批大小、C通道、H高、W宽 ），但全连接层（nn.Linear）要求输入是 2 维张量(N, feature_num)（feature_num是一维特征数量 ）。所以必须用view把(N, C, H, W)转成(N, C*H*W)，才能让全连接层处理
-1的含义：
让 PyTorch 自动计算该维度的大小。比如x.view(-1, A*B*C)，-1所在维度会被自动填充为总元素数 / (A*B*C)，保证元素总数不变。具体到代码：
假设卷积、池化后，x的形状是(N, C, H, W)（N是 batch 数、C是通道数、H高、W宽 ）。
执行x.view(-1, x.size(1)*x.size(2)*x.size(3))后：
- 第一个维度填
-1，PyTorch 会自动算出是N（因为总元素数是N*C*H*W，第二个维度是C*H*W，所以N = 总元素数 / (C*H*W)）。- 第二个维度是
C*H*W，把每个样本的(C, H, W)三维特征图，压成 长度为C*H*W的一维向量 。举个实际例子：
如果x是(2, 16, 22, 22)（2 个样本、16 通道、22 高、22 宽 ），执行x.view(-1, 16*22*22)：
- 第一个维度自动算成
2（总元素数2*16*22*22 = 15488，16*22*22=7744，15488 / 7744=2）。- 第二个维度是
7744，最终形状变成(2, 7744)
