《零基础入门AI:深度学习中的视觉处理(卷积神经网络（CNN）学习)》

一、概述

卷积神经网络是深度学习在计算机视觉领域的突破性成果。在计算机视觉领域, 往往我们输入的图像都很大，使用全连接网络的话，计算的代价较高。另外图像也很难保留原有的特征，导致图像处理的准确率不高。

​ 卷积神经网络（Convolutional Neural Network，CNN）是一种专门用于处理具有网格状结构数据的深度学习模型。最初，CNN主要应用于计算机视觉任务，但它的成功启发了在其他领域应用，如自然语言处理等。

​ 卷积神经网络（Convolutional Neural Network）是含有卷积层的神经网络. 卷积层的作用就是用来自动学习、提取图像的特征。

​ CNN网络主要有三部分构成：卷积层、池化层和全连接层构成，其中卷积层负责提取图像中的局部特征；池化层用来大幅降低运算量并特征增强；全连接层类似神经网络的部分，用来输出想要的结果。

1. 使用场景

卷积神经网络（CNN）是专门用于处理网格状数据（如图像、音频、视频）的深度学习架构。它在计算机视觉领域有广泛应用：

• 图像分类（识别图片中的物体）
• 目标检测（定位并识别多个物体）
• 图像分割（像素级分类）
• 人脸识别
• 医学影像分析

2. 与传统网络的区别

3. 全连接的局限性

假设处理一张256×256的RGB图像：

• 输入节点数：256×256×3 = 196,608
• 第一隐藏层节点数：1024
• 参数量：196,608×1024 ≈ 2亿

这种参数量会导致：

1. 训练困难(参数量巨大)：需要海量数据和计算资源
2. 过拟合风险高：模型容易记住训练数据
3. 空间信息丢失（表达能力有限）：像素位置关系被忽略，因为全连接网络无法捕捉图像的空间结构（如边缘、纹理），每个神经元与前一层所有像素相连，忽略了局部特征的重要性。

4. 卷积思想

卷：从左往右，从上往下

积：乘积，求和

作用：

CNN通过以下机制解决上述问题：

• 局部感知：每个神经元只关注输入图像的一个局部区域（如3×3像素窗口）。
• 权重共享：同一卷积核在图像不同位置重复使用，大幅减少参数量。
• 层次化特征提取：通过多层卷积逐步从低级特征（边缘）到高级特征（物体轮廓）。

示例：
假设图像尺寸为28×28，使用3×3卷积核，输出特征图尺寸为26×26。若使用10个卷积核，则参数量仅需10×(3×3×1 + 1) = 100（1为偏置项），远小于全连接网络。

数学表示

对于输入图像$I$和卷积核$K$：
$$(I\ast K)(i,j)=\sum _m\sum _{n}I(i+m,j+n)K(m,n)$$

优势体现

• 参数量大幅减少：一个3×3卷积核只有9个参数（共享）
• 平移不变性：相同特征在不同位置被同等识别
• 层次特征提取：底层→边缘，中层→形状，高层→物体

二、卷积层

1. 卷积核

• 定义：一个小型矩阵（如3×3），用于检测特定特征（如水平边缘、垂直边缘）。

• 参数：卷积核的值（权重）通过训练学习得到。

  卷积核（滤波器）是小的权重矩阵，在定义时需要考虑以下几方面的内容：

  • 卷积核的个数：卷积核（过滤器）的个数决定了其输出特征矩阵的通道数。

  • 卷积核的值：卷积核的值是初始化好的，后续进行更新。

  • 卷积核的大小：常见的卷积核有1×1、3×3、5×5等，一般都是奇数 × 奇数。

边缘检测核示例：
[-1, 0, 1]
[-1, 0, 1]
[-1, 0, 1]

2. 卷积计算

1. 滑动窗口：卷积核在输入图像上滑动，每次与局部区域进行逐元素相乘后求和。

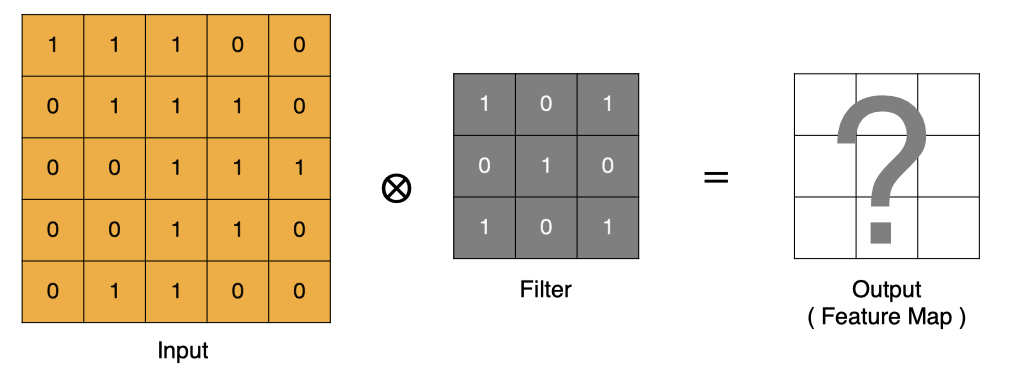

• input 表示输入的图像

• filter 表示卷积核, 也叫做滤波器

• input 经过 filter 的得到输出为最右侧的图像，该图叫做特征图

​ 那么, 它是如何进行计算的呢？卷积运算本质上就是在滤波器和输入数据的局部区域间做点积。

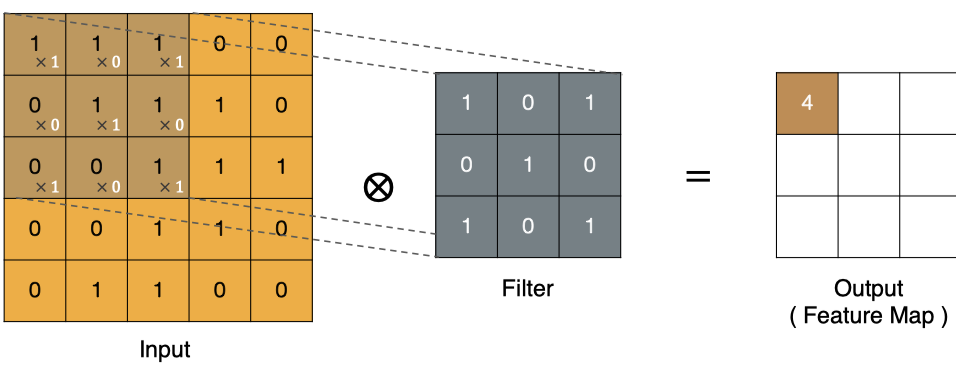

​ 左上角的点计算方法：

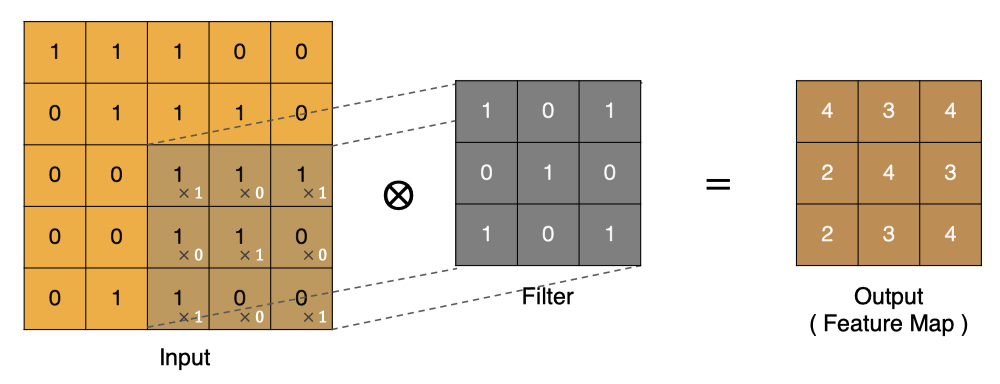

​ 按照上面的计算方法可以得到最终的特征图为:

​ 卷积的重要性在于它可以将图像中的特征与卷积核进行卷积操作，从而提取出图像中的特征。

​ 可以通过不断调整卷积核的大小、卷积核的值和卷积操作的步长，可以提取出不同尺度和位置的特征。

2. 数学公式：
   对于输入特征图 $ X $ 和卷积核 $ K $，输出特征图 $ Y $ 的某个位置 $ (i,j) $ 计算为：

$$Y[i,j]=\sum _{m=0}^{k_h-1}\sum _{n=0}^{k_w-1}X[i+m,j+n]\cdot K[m,n]+b$$

其中 $ k_h, k_w $ 是卷积核的高和宽，$ b $ 是偏置项。

3. 示例：

   # 面向对象的模块化编程
   from matplotlib import pyplot as plt
   import os
   import torch
   import torch.nn as nn


   def test001():
       current_path = os.path.dirname(__file__)
       img_path = os.path.join(current_path, "data", "彩色.png")
       # 转换为相对路径
       img_path = os.path.relpath(img_path)

       # 使用plt读取图片
       img = plt.imread(img_path)
       print(img.shape)
       # 转换为张量：HWC  ---> CHW  ---> NCHW  链式调用
       img = torch.tensor(img).permute(2, 0, 1).unsqueeze(0)
       # 创建卷积核  (501, 500, 4)
       conv = nn.Conv2d(
           in_channels=4,  # 输入通道
           out_channels=32,  # 输出通道
           kernel_size=(5, 3),  # 卷积核大小
           stride=1,  # 步长
           padding=0,  # 填充
           bias=True
       )
       # 使用卷积核对图像进行卷积操作  [9999]  [[[[]]]]
       out = conv(img)

       # 输出128个特征图
       conv2 = nn.Conv2d(
           in_channels=32,  # 输入通道
           out_channels=128,  # 输出通道
           kernel_size=(5, 5),  # 卷积核大小
           stride=1,  # 步长
           padding=0,  # 填充
           bias=True
       )
       out = conv2(out)
       print(out)
       # 把图像显示出来
       print(out.shape)
       plt.imshow(out[0][10].detach().numpy(), cmap='gray')
       plt.show()


   # 作为主模块执行
   if __name__ == "__main__":
       test001()

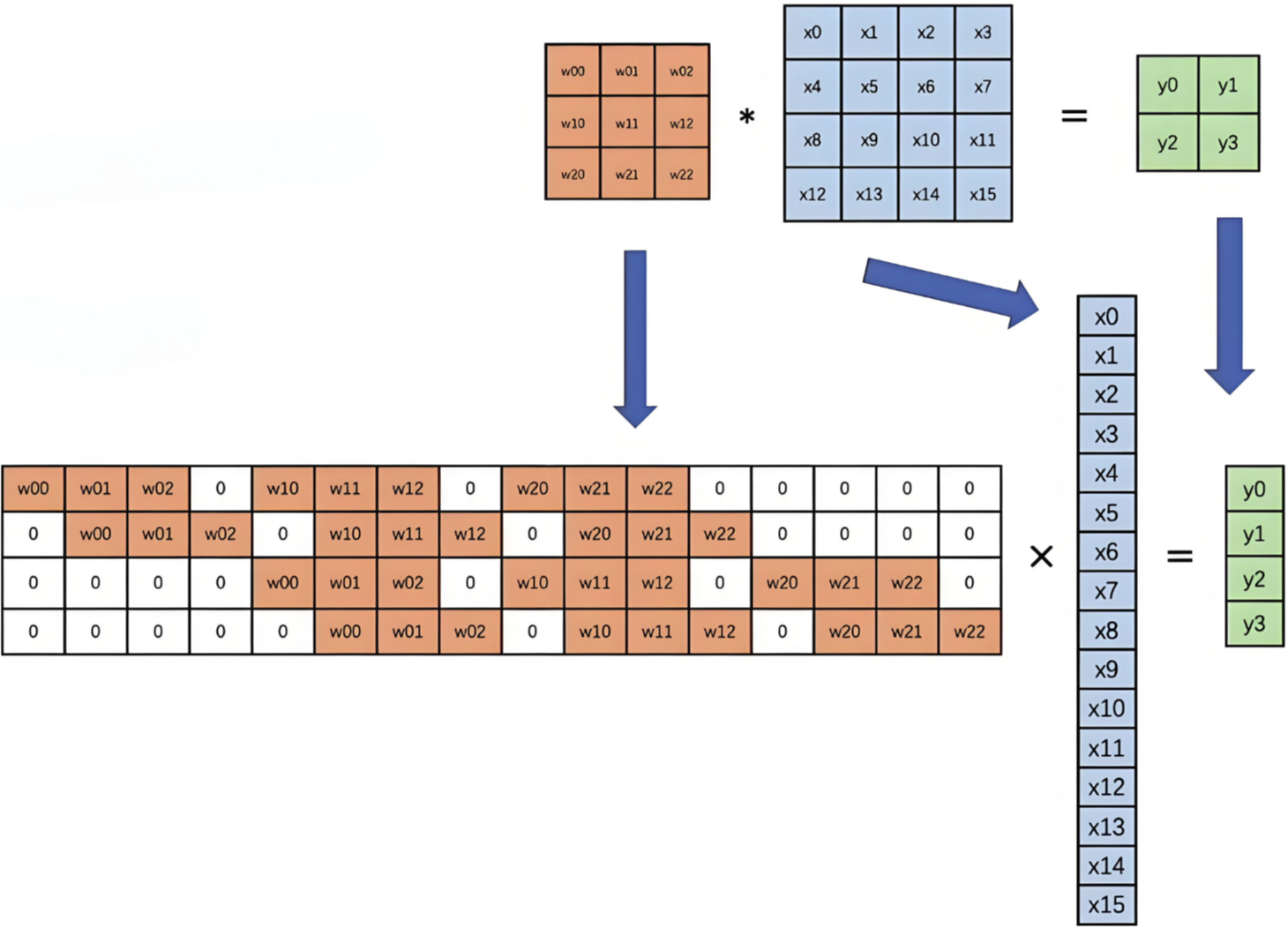

底层实现

并不是水平和垂直方向的循环，实际计算通过im2col优化：

1. 将图像局部块展开为列
2. 将卷积核展开为行
3. 进行矩阵乘法
4. 结果重塑为特征图

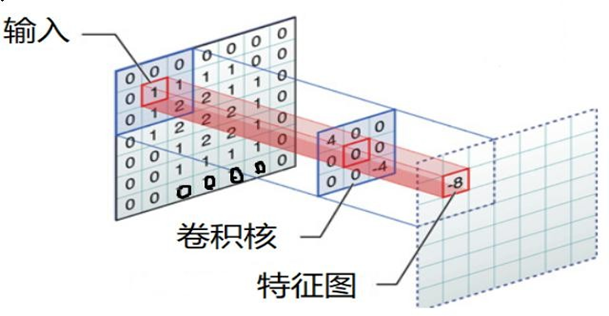

3. 边缘填充（Padding）

作用：保持特征图尺寸不变，还更好的保护了图像边缘数据的特征。

• Valid Padding：无填充，输出尺寸减小，为 $ \frac{n - k}{s} + 1 $。
• Same Padding：填充使输出尺寸等于输入尺寸

填充尺寸计算：$P=\frac{F-1}{2}$（F为卷积核大小）

4. 步长（Stride）

卷积核移动的步长（根据实际情况而定）。步长越大，输出尺寸越小。

步长控制卷积核移动间隔：

• 步长=1：每次移动1像素
• 步长=2：输出尺寸减半

输出尺寸公式：
$$W_{\text{out}}=\lfloor \frac{W_{\text{in}}+2P-F}{S}\rfloor +1$$

stride太小：重复计算较多，计算量大，训练效率降低；
stride太大：会造成信息遗漏，无法有效提炼数据背后的特征；

5. 多通道卷积计算

数字图像的标识

彩色图像表示为三维张量：$[高度,宽度,通道]$

• RGB图像：3通道（红、绿、蓝）

多通道卷积计算

若输入有 $ C_{in} $ 个通道，卷积核需有相同的通道数。每个通道单独卷积后求和，再加偏置。

每个卷积核对应所有输入通道：
$$\text{输出}(x,y)=\sum _{c=1}^{C_{\text{in}}}(I_c\ast K_c)(x,y)+b$$
其中，$C_{\text{in}}$是输入通道数

计算方法如下：

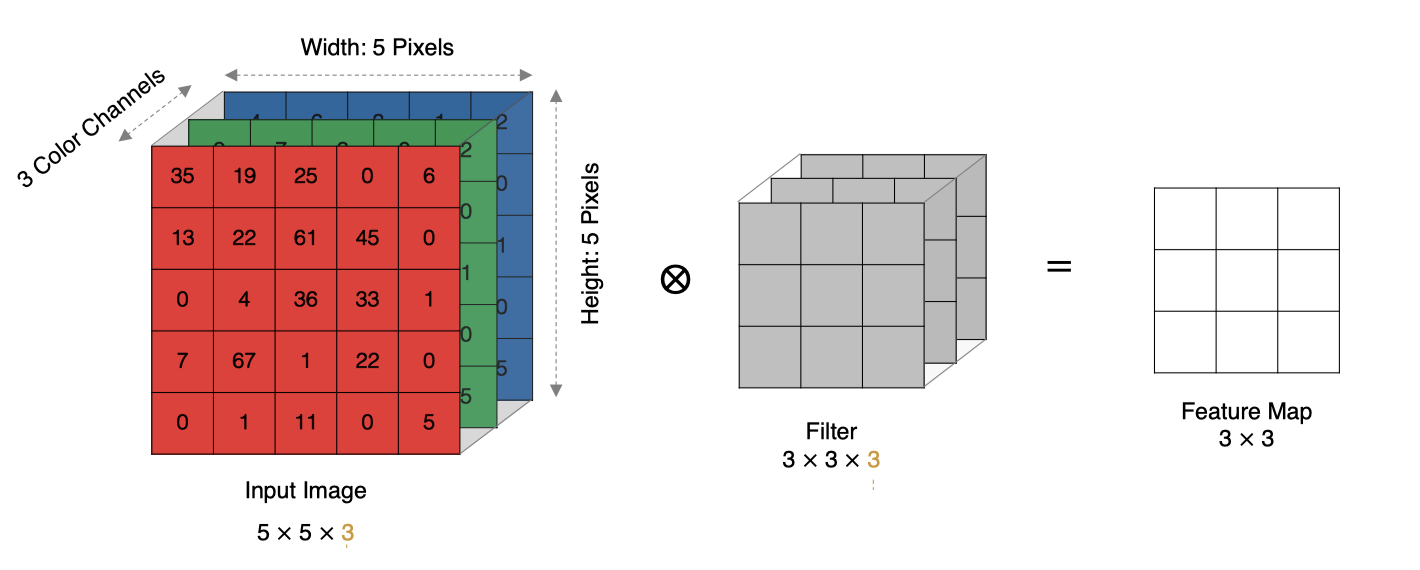

1. 当输入有多个通道(Channel), 例如RGB三通道, 此时要求卷积核需要有相同的通道数。
2. 卷积核通道与对应的输入图像通道进行卷积。
3. 将每个通道的卷积结果按位相加得到最终的特征图。

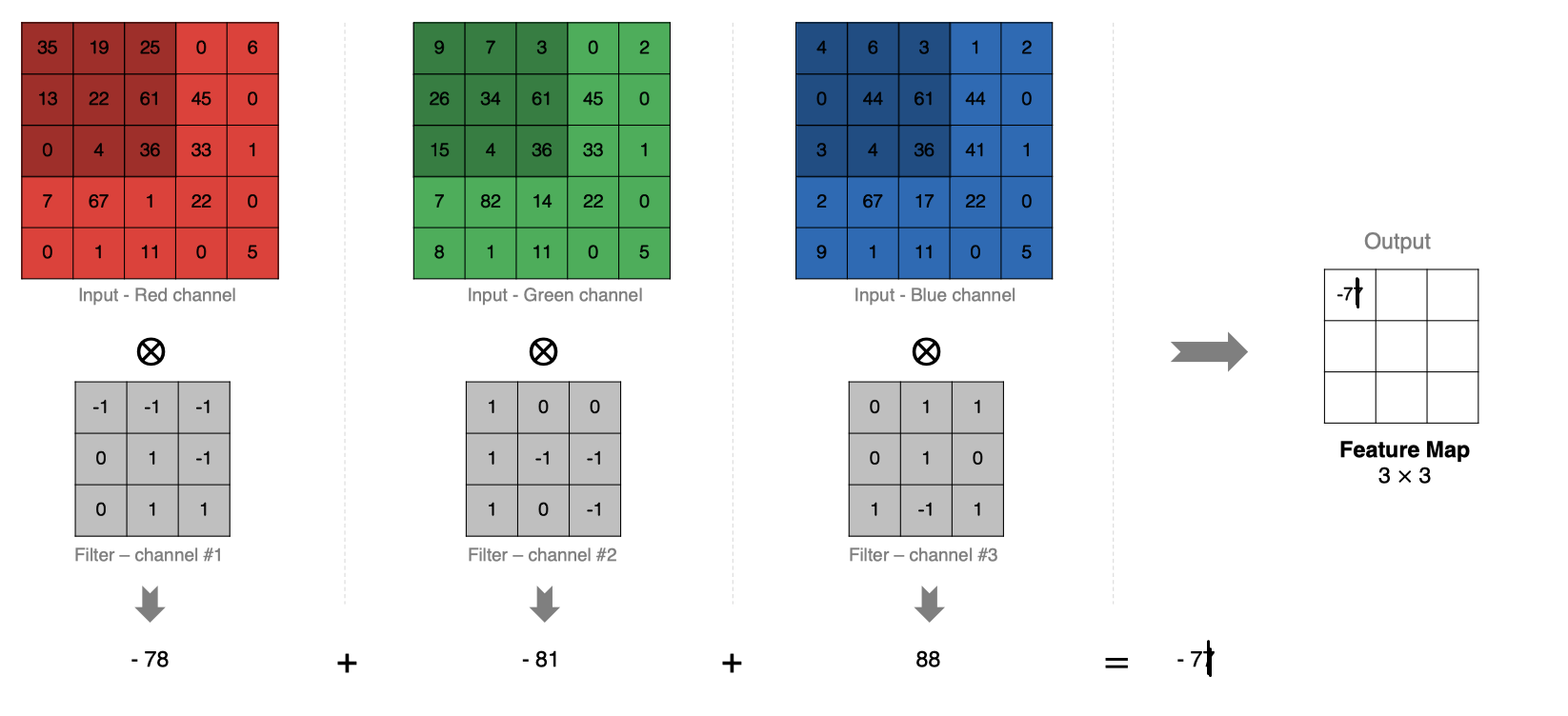

如下图所示:

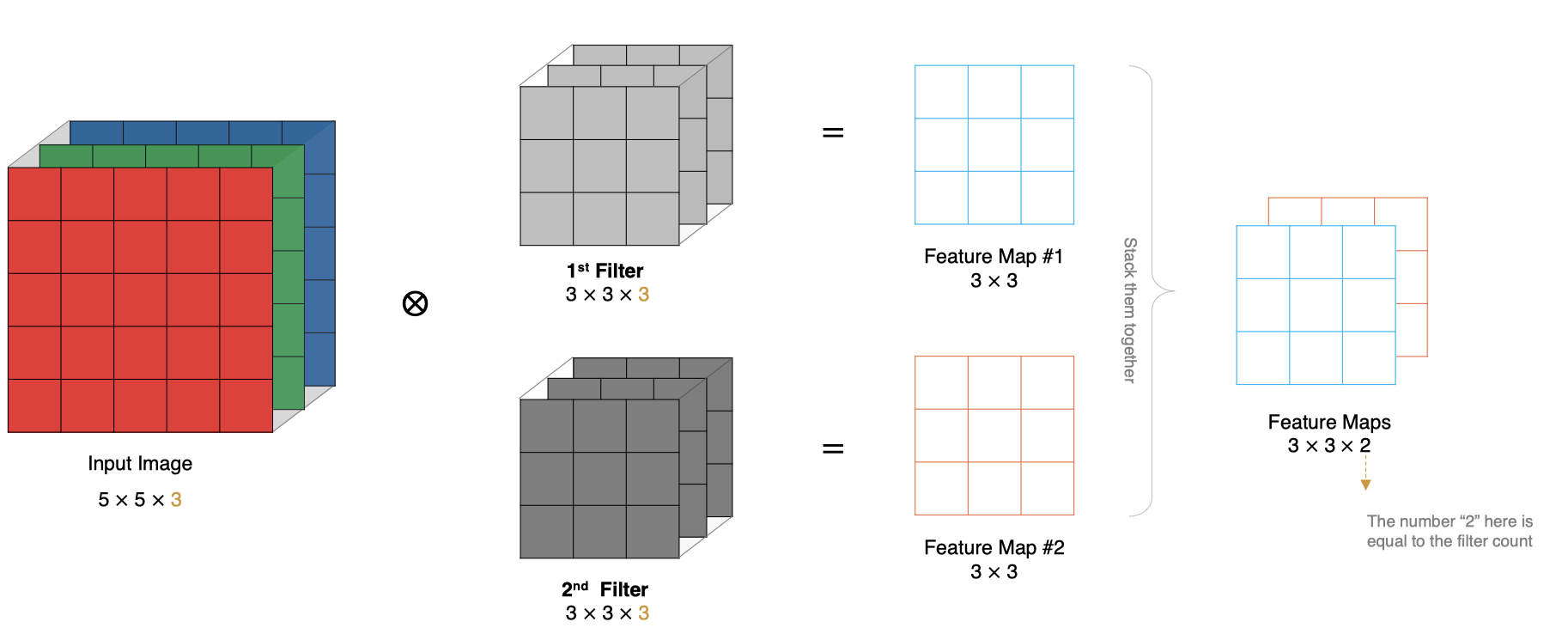

6. 多卷积核卷积计算

实际对图像进行特征提取时, 我们需要使用多个卷积核进行特征提取。这个多个卷积核可以理解为从不同到的视角、不同的角度对图像特征进行提取。

每个卷积核提取一种特征：

• 输入：$[H,W,C_{\text{in}}]$
• 卷积核：$[F,F,C_{in},C_{out}]$
• 输出：$[H_{out},W_{out},C_{out}]$

7. 特征图大小

综合公式：
$$H_{\text{out}}=\lfloor \frac{H_{\text{in}}+2P_H-F_H}{S_H}\rfloor +1$$
$$W_{\text{out}}=\lfloor \frac{W_{\text{in}}+2P_W-F_W}{S_W}\rfloor +1$$

其中， $ H_{in} $ 、$ W_{in} $是输入尺寸，$ P $ 是填充，$ F $ 是卷积核尺寸，$ S $ 是步长。

示例：
输入尺寸 28×28，卷积核 3×3，步长 1，填充 1 → 输出尺寸 28×28。

8. 参数共享

• 权重共享：同一卷积核在不同位置使用相同权重
• 参数量：$(F\times F\times C_{in}+1)\times C_{out}$（+1为偏置）

9. 局部特征提取

卷积核学习不同层次特征：

1. 浅层：边缘、纹理
2. 中层：形状、部件
3. 深层：物体、场景

10. PyTorch卷积层API

import torch.nn as nn

# 创建卷积层
conv_layer = nn.Conv2d(
    in_channels=3,    # 输入通道数
    out_channels=64,  # 输出通道数（卷积核数量）
    kernel_size=3,    # 卷积核大小
    stride=1,         # 步长
    padding=1,        # 填充
    bias=True         # 是否使用偏置
)

示例：

import torch
import torch.nn as nn
import matplotlib.pyplot as plt
import os


def showimg(img):
    plt.imshow(img)
    # 隐藏刻度
    plt.axis("off")
    plt.show()


def test001():
    dir = os.path.dirname(__file__)
    img = plt.imread(os.path.join(dir, "彩色.png"))
    # 创建卷积核
    # in_channels：输入数据的通道数
    # out_channels：输出特征图数，和filter数一直
    conv = nn.Conv2d(in_channels=4, out_channels=1, kernel_size=3, stride=1, padding=1)
    # 注意：卷积层对输入的数据有形状要求 [batch, channel, height, width]
    # 需要进行形状转换  H, W, C -> C, H, W
    img = torch.tensor(img, dtype=torch.float).permute(2, 0, 1)
    print(img.shape)
    # 接着变形：CHW -> BCHW
    newimg = img.unsqueeze(0)
    print(newimg.shape)
    # 送入卷积核运算一下
    newimg = conv(newimg)
    print(newimg.shape)

    # 蒋NCHW->HWC
    newimg = newimg.squeeze(0).permute(1, 2, 0)
    showimg(newimg.detach().numpy())


# 多卷积核
def test002():
    dir = os.path.dirname(__file__)
    img = plt.imread(os.path.join(dir, "彩色.png"))
    # 定义一个多特征图输出的卷积核
    conv = nn.Conv2d(in_channels=4, out_channels=3, kernel_size=3, stride=1, padding=1)

    # 图形要进行变形处理
    img = torch.tensor(img).permute(2, 0, 1).unsqueeze(0)

    # 使用卷积核对图片进行卷积计算
    outimg = conv(img)
    print(outimg.shape)
    # 把图形形状转换回来以方便显示
    outimg = outimg.squeeze(0).permute(1, 2, 0)
    print(outimg.shape)
    # showimg(outimg)
    # 显示这些特征图
    for idx in range(outimg.shape[2]):
        showimg(outimg[:, :, idx].squeeze(-1).detach())


if __name__ == "__main__":
    test002()

11. 知识点扩展

• 空洞卷积：扩大感受野（间隔采样）
• 深度可分离卷积：减少计算量（分离空间和通道卷积）
• 转置卷积：用于上采样（反卷积）

三、池化层：特征降维与不变性

1. 概述

池化层（Pooling）用于降低特征图空间尺寸：

• 减少计算量
• 增加平移不变性
• 防止过拟合

2. 池化层计算

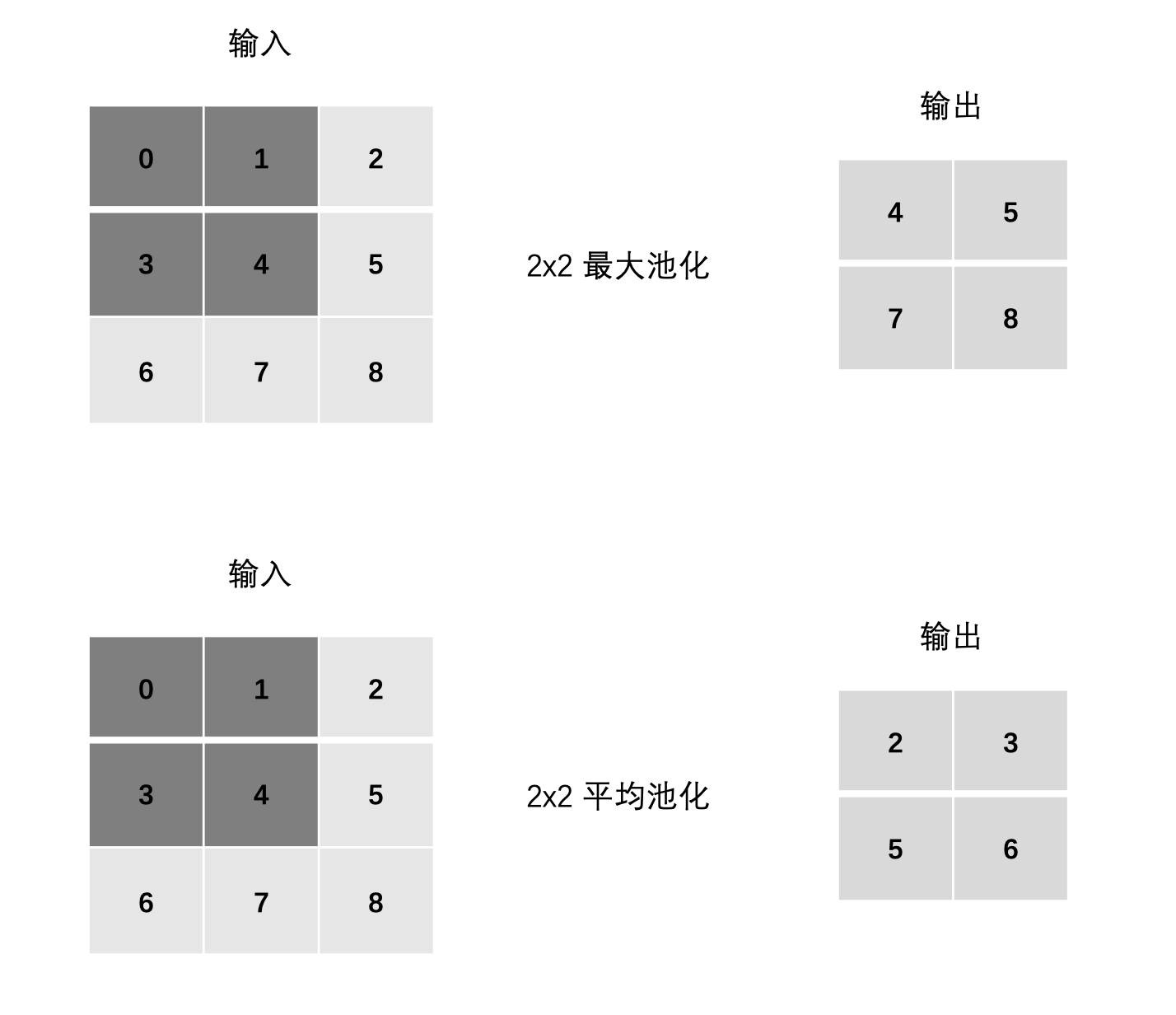

最大池化（Max Pooling）

取局部区域最大值：
$$\text{输出}(i,j)=\underset{m,n\in R_{ij}}{\max }\text{输入}(m,n)$$

平均池化（Average Pooling）

取局部区域平均值：
$$\text{输出}(i,j)=\frac{1}{|R_{ij}|}\sum _{m,n\in R_{ij}}\text{输入}(m,n)$$

3. 步长（Stride）

通常等于池化窗口大小：

• 2×2池化 → 步长=2
• 输出尺寸减半

4. 边缘填充（Padding）

池化层较少使用填充，因为目的是降维

5. 多通道池化

池化独立应用于每个通道：

• 输入通道数 = 输出通道数
• 空间尺寸减小

6. 池化层的作用

1. 降维：减少后续层计算量
2. 平移不变性：微小位移不影响输出
3. 特征抽象：保留最显著特征
4. 防止过拟合：减少参数复杂度

7. PyTorch池化层API

# 最大池化
max_pool = nn.MaxPool2d(
    kernel_size=2,  # 池化窗口大小
    stride=2       # 步长（默认等于kernel_size）
)

# 平均池化
avg_pool = nn.AvgPool2d(
    kernel_size=2,
    stride=2
)

示例：

import torch
import torch.nn as nn


# 1. API 基本使用
def test01():

    inputs = torch.tensor([[0, 1, 2], [3, 4, 5], [6, 7, 8]]).float()
    inputs = inputs.unsqueeze(0).unsqueeze(0)

    # 1. 最大池化
    # 输入形状: (N, C, H, W)
    polling = nn.MaxPool2d(kernel_size=2, stride=1, padding=0)
    output = polling(inputs)
    print(output)

    # 2. 平均池化
    polling = nn.AvgPool2d(kernel_size=2, stride=1, padding=0)
    output = polling(inputs)
    print(output)


# 2. stride 步长
def test02():

    inputs = torch.tensor([[0, 1, 2, 3], [4, 5, 6, 7], [8, 9, 10, 11], [12, 13, 14, 15]]).float()
    inputs = inputs.unsqueeze(0).unsqueeze(0)

    # 1. 最大池化
    polling = nn.MaxPool2d(kernel_size=2, stride=2, padding=0)
    output = polling(inputs)
    print(output)

    # 2. 平均池化
    polling = nn.AvgPool2d(kernel_size=2, stride=2, padding=0)
    output = polling(inputs)
    print(output)


# 3. padding 填充
def test03():

    inputs = torch.tensor([[0, 1, 2], [3, 4, 5], [6, 7, 8]]).float()
    inputs = inputs.unsqueeze(0).unsqueeze(0)

    # 1. 最大池化
    polling = nn.MaxPool2d(kernel_size=2, stride=1, padding=1)
    output = polling(inputs)
    print(output)

    # 2. 平均池化
    polling = nn.AvgPool2d(kernel_size=2, stride=1, padding=1)
    output = polling(inputs)
    print(output)


# 4. 多通道池化
def test04():

    inputs = torch.tensor([[[0, 1, 2], [3, 4, 5], [6, 7, 8]],
                           [[10, 20, 30], [40, 50, 60], [70, 80, 90]],
                           [[11, 22, 33], [44, 55, 66], [77, 88, 99]]]).float()

    inputs = inputs.unsqueeze(0)

    # 最大池化
    polling = nn.MaxPool2d(kernel_size=2, stride=1, padding=0)
    output = polling(inputs)
    print(output)


if __name__ == '__main__':
    test04()

8. 知识点扩展

• 全局平均池化：将特征图降维为1×1（用于分类）
• 重叠池化：步长小于窗口大小（保留更多信息）
• 随机池化：按值大小概率采样（正则化效果）

四、整体结构：特征图变化

CNN典型架构

特征图变化示例

以224×224 RGB图像为例：

特征可视化

随着网络加深：

1. 浅层：响应简单边缘和纹理
2. 中层：响应复杂纹理和形状
3. 深层：响应高级语义特征（如物体部件）

关键概念总结

1. 局部连接 vs 全连接：CNN的核心突破，极大减少参数量
2. 权重共享：使模型能够检测平移不变特征
3. 层次特征提取：从简单到复杂的特征抽象过程
4. 空间不变性：通过池化实现的位置不变性
