一、CNN的基本介绍与卷积思想

1. 卷积神经网络（CNN）

卷积神经网络（Convolutional Neural Network，简称 CNN）是一种受生物视觉系统启发的深度学习模型，尤其擅长处理网格结构数据（如图像、视频、音频等），在计算机视觉领域（如图像分类、目标检测、图像分割等）有广泛应用。

• 局部感知：
  CNN通过局部感受野（Local Receptive Field）机制，每个神经元仅与输入数据的局部区域连接（而非全连接），模拟人类视觉系统 “局部感知” 的特性。

  • 优点：
    • 减少参数量，降低计算复杂度。
    • 保留空间信息，适合处理网格结构数据（如图像）。

• 权值共享：
  所有神经元共享同一组权重（卷积核），在整个输入上滑动应用相同的权重。

  • 优点：
    • 进一步减少参数数量，避免过拟合。
    • 提供平移不变性（Translation Invariance），即使特征位置变化也能识别。

• 池化操作：通过下采样（如取最大值、平均值）压缩数据维度，增强模型对输入微小变化的鲁棒性（如平移、旋转）。

2. 使用场景

3. 卷积的思想

卷积操作的核心思想是通过一个可学习的卷积核（kernel，也叫滤波器 filter）在输入数据上滑动，对每个位置进行局部的加权求和，从而提取出数据中的局部特征。这种局部连接的方式使得 CNN 能够有效捕捉数据中的空间或时间局部相关性，同时减少参数数量，降低计算复杂度。

二、卷积层

1. 卷积核（Filter/Kernel）

• 定义：
  卷积核是一个小型矩阵（如 $3\times 3$），通过滑动窗口在输入上提取局部特征。通过在训练过程中不断调整这些参数，卷积核能够提取出与特定特征相对应的模式。不同的卷积核可以捕捉不同类型的特征

• 作用：

  • 提取特定模式（如边缘、纹理、颜色）。
  • 通过多个卷积核生成多通道特征图

2. 卷积计算过程

• 步骤：

  1. 滑动窗口：卷积核在输入上按步长（Stride）滑动。
  2. 逐元素相乘并求和：计算卷积核与输入局部区域的点积。
  3. 填充（Padding）：在输入边缘添加0，控制输出尺寸。
  • 无填充（Valid）：输出尺寸减小。
  • 等宽填充（Same）：输出尺寸与输入相同（如 padding=1 时）。

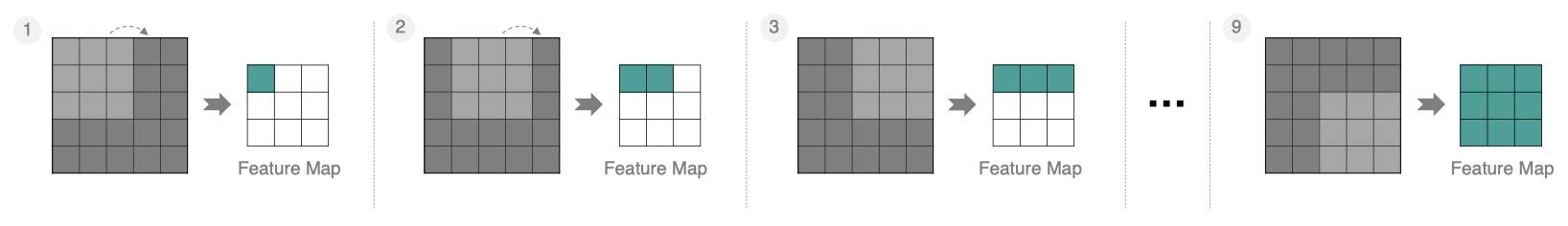

• 按照设定的步长（stride），将卷积核在输入图像上向右移动一个步长，重复上述元素相乘与求和操作，直到卷积核遍历完输入图像的一行。然后，将卷积核移动到下一行的起始位置，再次进行遍历，直至覆盖整个输入图像。

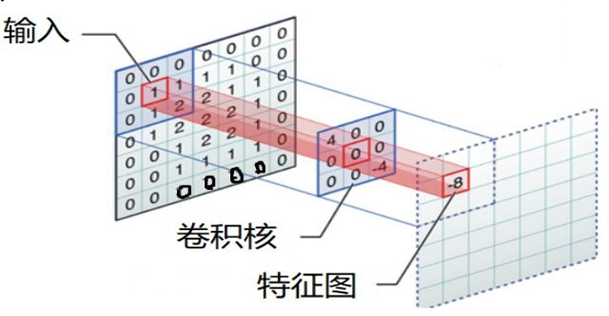

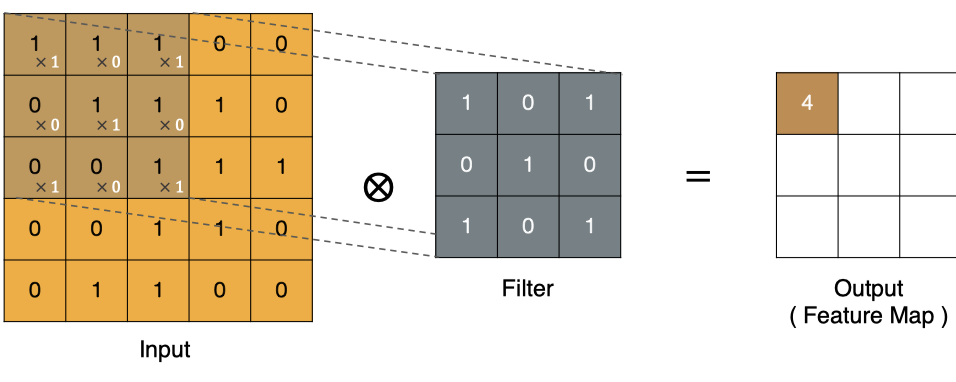

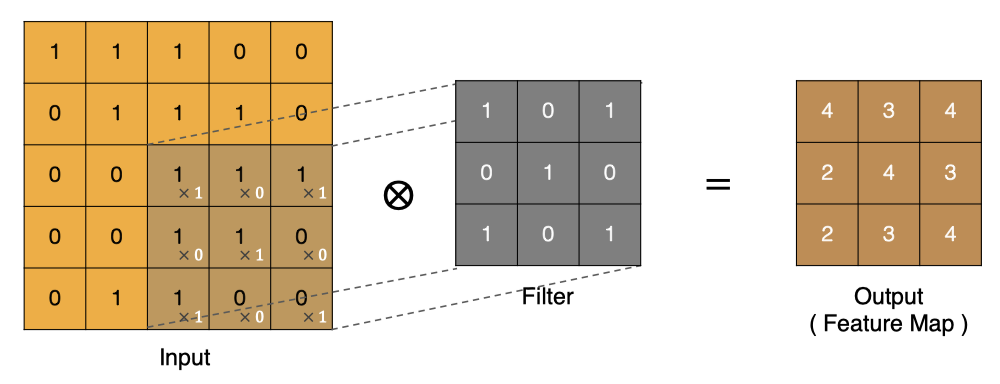

左上角的点计算方法：

按照上面的计算方法可以得到最终的特征图为:

• 输出尺寸公式：
  $$H_{out}=\frac{H_{in}+2\times \text{padding}-\text{kernel\_size}}{\text{stride}}+1$$

3. 基于PyTorch的API实现

• 代码示例：

  import torch
  import torch.nn as nn

  # 定义卷积层
  conv_layer = nn.Conv2d(
      in_channels=3,        # 输入通道数（如RGB图像）
      out_channels=16,      # 输出通道数（即卷积核数量）
      kernel_size=3,        # 卷积核大小
      stride=1,             # 步长
      padding=1             # 填充
  )
  # 假设输入一个大小为1x3x224x224的图像张量（1为批量大小）
  input_image = torch.randn(1, 3, 224, 224)

  # 进行卷积计算
  output = conv_layer(input_image)
  print(output.shape)


• 参数说明：

  • in_channels：输入数据的通道数（如图像的RGB通道为3）。
  • out_channels：输出特征图的通道数（即卷积核数量）。
  • kernel_size：卷积核的大小（如 $3\times 3$）。
  • stride：卷积核滑动的步长。
  • padding：输入边缘的填充宽度。

边缘填充

padding：输入边缘的填充宽度。

假设用 3×3 的卷积核处理 5×5 的输入：

• 不填充（padding=0）：输出会变成 3×3（尺寸缩小）
• 边缘信息（如角落、边界像素）只被卷积 1 次，容易丢失

填充后可以：

1. 让输出尺寸与输入相同（如 “Same Padding”）
2. 减少边缘特征的损失

步长

stride：卷积核滑动的步长。

按照步长为1来移动卷积核，计算特征图如下所示：

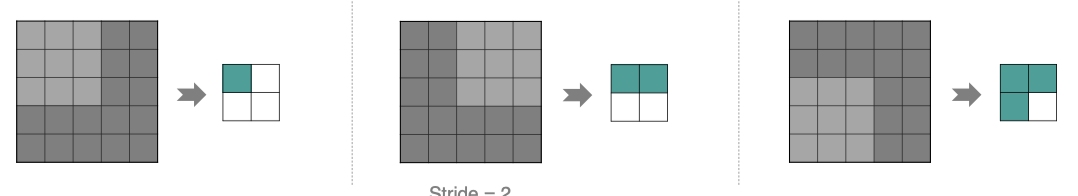

如果我们把 Stride 增大为2，也是可以提取特征图的，如下图所示：

步长越大，输出特征图尺寸越小（下采样效果越明显）。
简化公式（不考虑填充时）：
输出尺寸 = (输入尺寸 - 卷积核尺寸) / 步长 + 1

举例：

• 输入 5×5，卷积核 3×3，步长 = 1：输出 =(5-3)/1+1=3×3
• 输入 5×5，卷积核 3×3，步长 = 2：输出 =(5-3)/2+1=2×2

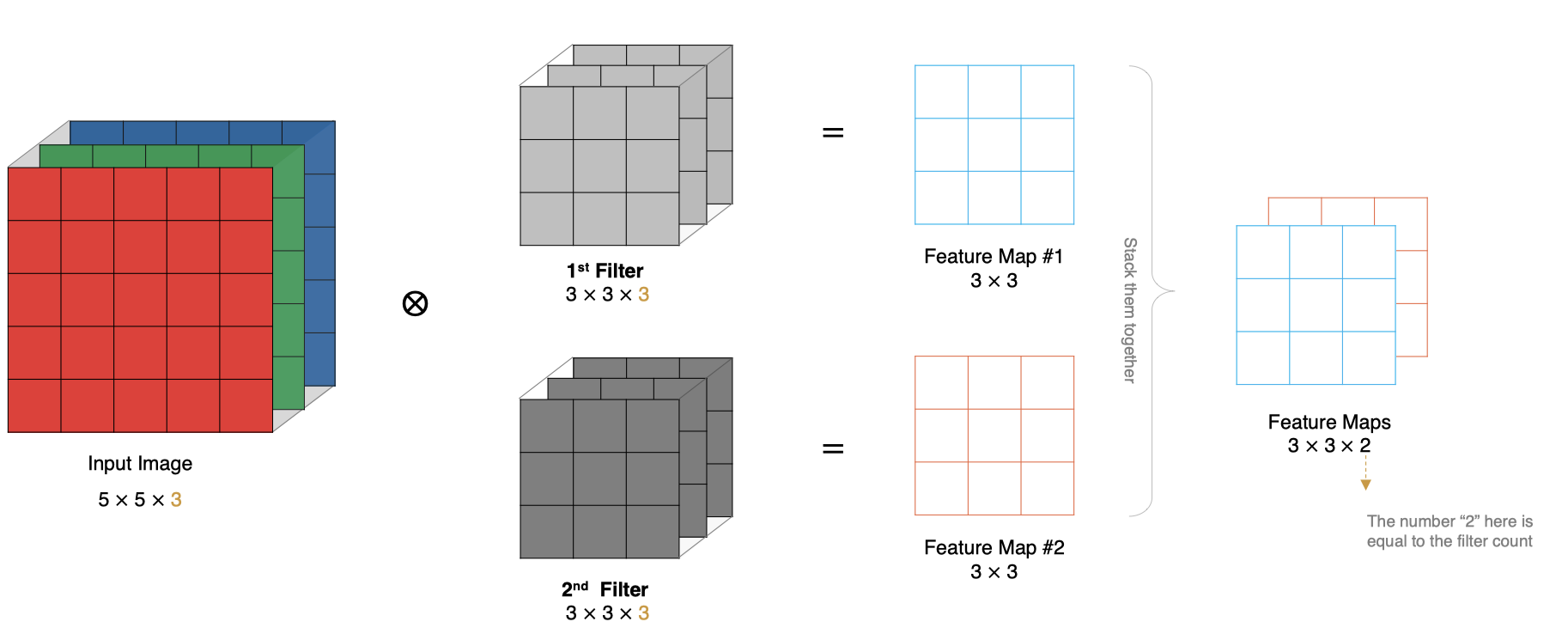

4. 多卷积核卷积计算

• 多通道特征图：

  在实际应用中，通常会使用多个卷积核同时对输入数据进行卷积操作。每个卷积核都独立地在输入数据上滑动并计算，得到一个对应的特征图。

  若使用 $C_{out}$ 个卷积核，则输出特征图有 $C_{out}$ 个通道。

• 示例：

  • 输入：1x3x224x224 的图像张量
  • 卷积层：使用 16 个 3x3 的卷积核进行卷积，每个卷积核生成一个 222x222（假设步长为 1，无填充）的特征图
  • 输出：1x16x222x222，其中 16 表示通道数，对应 16 个卷积核生成的 16 个特征图。

5. 多通道卷积计算

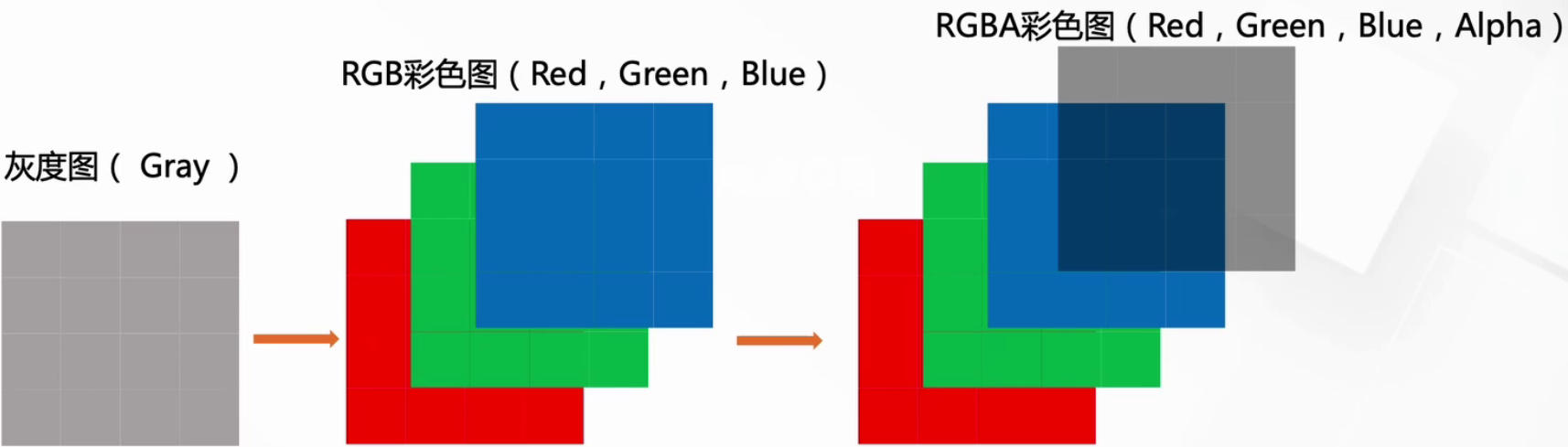

在计算机眼中，图象是一个矩阵，通道越多，表达的特征就越多

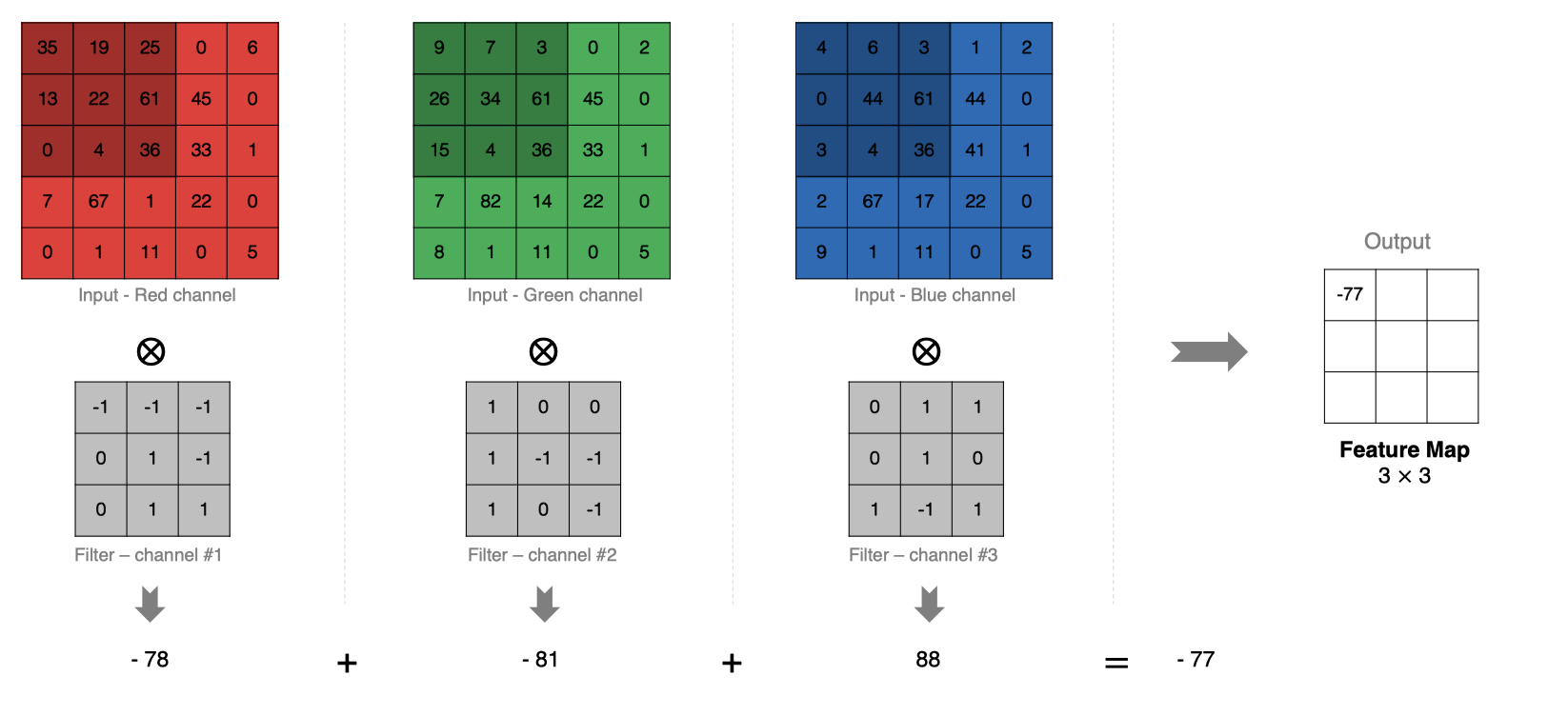

计算多通道：

1. 每个通道的卷积核与对应输入通道做卷积，得到单通道特征图。
2. 将所有单通道特征图的对应位置相加，得到最终的单通道输出特征图。

三、池化层（Pooling Layer）

1. 池化的基本概念

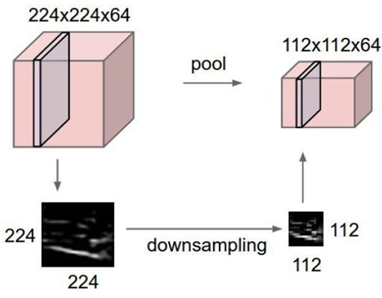

池化层（Pooling Layer）也是 CNN 中的重要组成部分，其主要作用是对输入的特征图进行下采样，即减小特征图的空间尺寸（高度和宽度）。池化操作通过对局部区域内的特征进行聚合，保留主要特征信息的同时降低计算量和模型参数数量，并且在一定程度上提高模型的平移不变性和鲁棒性。

• 作用：

  • 降维：通过局部区域的统计操作（如取最大值或平均值），减少特征图的空间尺寸（高度和宽度）。
  • 降低计算量：减少后续层的参数数量和计算复杂度。
  • 增强鲁棒性：通过降低分辨率，使模型对输入的小幅变化（如平移、旋转、缩放）不敏感，提升泛化能力。
  • 防止过拟合：丢弃冗余信息，保留主要特征，降低模型复杂度。

• 常见类型：

  • 最大池化（Max Pooling）：取局部区域的最大值。
  • 平均池化（Average Pooling）：取局部区域的平均值。

整体结构

计算

​

2. 池化计算过程

• 步骤：

  1. 将池化窗口（如 $2\times 2$）在特征图上滑动。
  2. 对每个窗口执行最大值或平均值操作。
  3. 生成下采样后的特征图。

• 输出尺寸公式：
  $$H_{out}=\frac{H_{in}-\text{kernel\_size}}{\text{stride}}+1$$

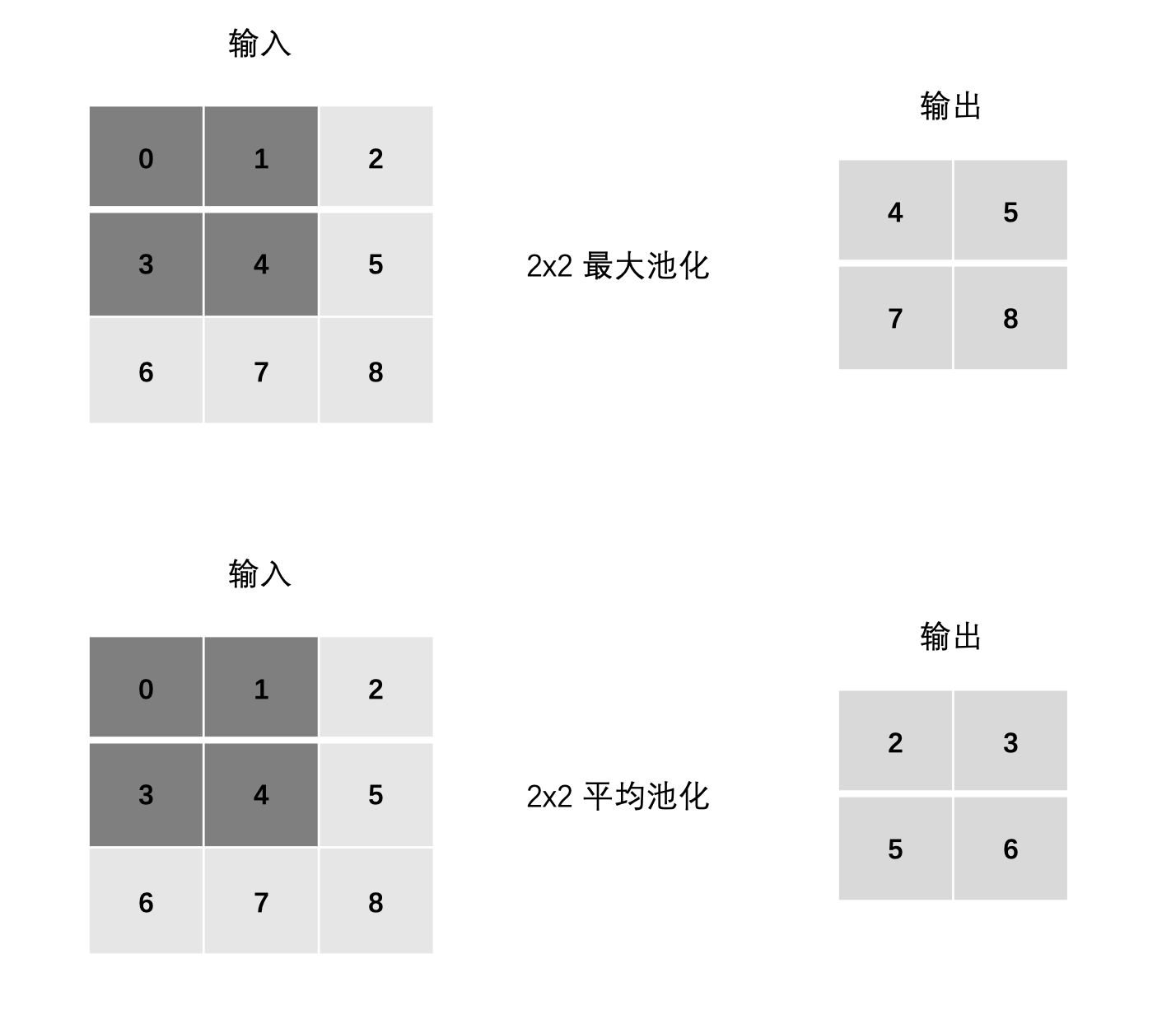

2.1 最大池化

原理：最大池化是在一个局部窗口内选取最大值作为输出。

max_pool = nn.MaxPool2d(kernel_size=2, stride=2)

• kernel_size：池化窗口大小
• stride：窗口每次滑动的步长
• padding：是否在图片边缘补 0（0 就是不补，1 就是补一圈 0）
• dilation：窗口内部元素的间距（默认 1，就是正常相邻元素）
• return_indices：是否返回最大值的位置（False 不返回，True 返回）
• ceil_mode：输出尺寸计算方式（False 向下取整，True 向上取整）

import torch.nn as nn
# 2×2窗口，步长2的最大池化
max_pool = nn.MaxPool2d(kernel_size=2, stride=2)

特点：

• 能突出局部区域中最显著的特征（比如图像中的边缘、纹理的强烈变化）。
• 对噪声更敏感（若窗口内有一个极大值，即使其他值是噪声也会被保留）。
• 更适合需要 “抓细节” 的任务（如目标检测中识别物体的关键部位）。

2.2 平均池化

原理：在指定大小的窗口内，计算所有元素的平均值作为输出。

avg_pool = nn.AvgPool2d(kernel_size=2, stride=2)

# 3×3窗口，步长1的平均池化
avg_pool = nn.AvgPool2d(kernel_size=3, stride=1)

优点：平滑特征，保留区域整体信息，对噪声容忍度更高。

2.3 自适应池化（输出尺寸固定）

nn.AdaptiveMaxPool2d / nn.AdaptiveAvgPool2d

无需手动设置 stride 和 padding，直接指定输出尺寸：

# 无论输入多大，输出固定为(7,7)的最大池化
adaptive_max = nn.AdaptiveMaxPool2d(output_size=(7,7))

2.4 一维 / 三维池化

• 一维（如文本、音频）：nn.MaxPool1d、nn.AvgPool1d
• 三维（如视频）：nn.MaxPool3d、nn.AvgPool3d

用法与二维类似，只是处理的维度不同。

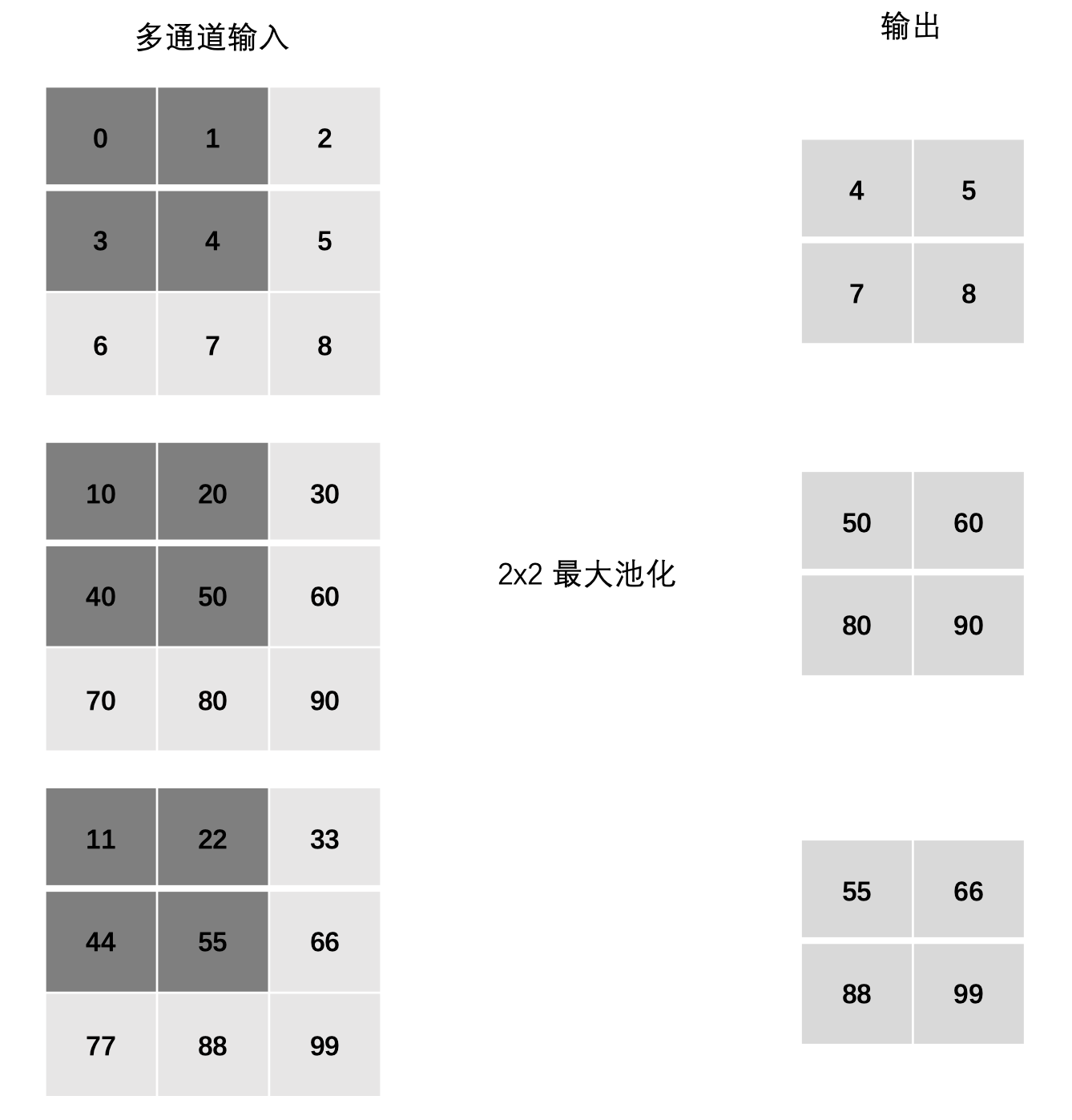

3. 多通道池化计算

在处理多通道输入数据时，池化层对每个输入通道分别池化，并不是将各个通道的输入相加，这表示池化层的输入输出的通道数是相等的。其核心目标是保留每个通道的局部特征，同时降低特征图的空间尺寸。

假设输入为 3×5×53×5×5（3通道，5×5特征图），使用 2×22×2 最大池化，步长为2：

每个通道独立进行池化，输出尺寸为 3×2×23×2×2。

四、CNN的总体框架

1. 典型结构

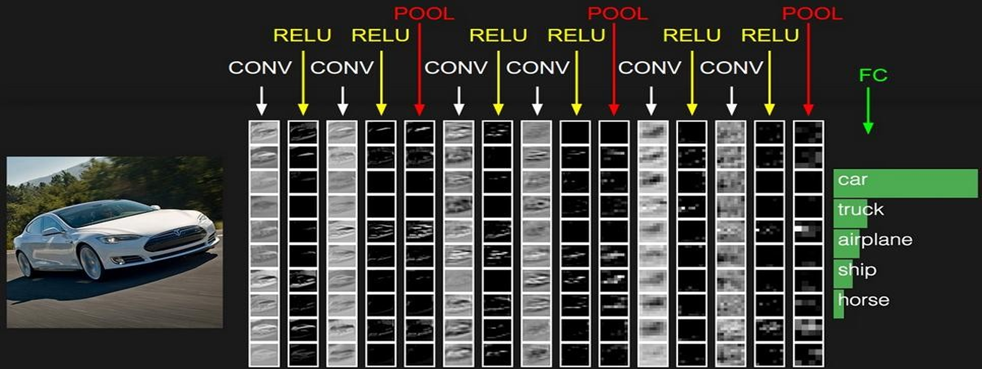

• 输入 -> 卷积层 + 激活函数 -> 池化层 -> 全连接层 -> 输出
  • 卷积层：提取局部特征。
  • 激活函数：引入非线性（如ReLU）。
  • 池化层：降维并增强鲁棒性。
  • 全连接层：将特征映射到最终类别。

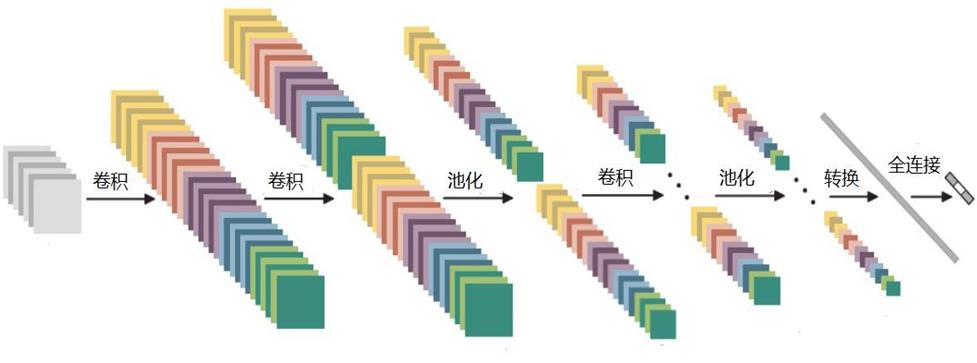

特征图变化：

2. 示例模型结构

class SimpleCNN(nn.Module):
    def __init__(self):
        super(SimpleCNN, self).__init__()
        self.conv1 = nn.Conv2d(3, 16, 3, 1, 1)
        self.pool = nn.MaxPool2d(2, 2)
        self.conv2 = nn.Conv2d(16, 32, 3, 1, 1)
        self.fc1 = nn.Linear(32 * 8 * 8, 128)
        self.fc2 = nn.Linear(128, 10)

    def forward(self, x):
        x = torch.relu(self.conv1(x))
        x = self.pool(x)
        x = torch.relu(self.conv2(x))
        x = self.pool(x)
        x = x.view(-1, 32 * 8 * 8)  # 展平
        x = torch.relu(self.fc1(x))
        x = self.fc2(x)
        return x
