一、 MPLS概述：标签交换的艺术
在深入角色之前，我们首先要理解MPLS的核心思想。传统IP路由是逐跳进行的，每一台路由器都需要对数据包的目的IP地址进行复杂的路由表查找（最长匹配原则），这在网络核心层会造成一定的性能瓶颈。
MPLS通过引入“标签”来优化这个过程。它在数据包进入MPLS网络时，为其分配一个简短、定长的标签，后续的路由器只需根据这个标签进行快速交换，而无需查看IP报头。这就像给一个复杂的包裹贴上一个简单的颜色标签，分拣员只需看颜色就能快速决定包裹的去向，大大提高了转发效率。同时，MPLS还能承载VPN、流量工程（TE）、服务质量（QoS）等多种业务，使其成为现代骨干网的核心技术。
二、 核心路由器角色详解
在一个典型的MPLS网络中，路由器主要分为三种核心角色：CE (Customer Edge) 、PE (Provider Edge) 和 P (Provider) 。
1. CE路由器 (Customer Edge Router)
中文全称：客户端边缘路由器
角色定位：CE路由器是客户方的设备，位于客户网络（例如企业分支机构）的边缘，直接与服务提供商（ISP）的PE路由器相连。
核心职责：
- 连接用户网络：作为用户内网与服务提供商网络的接口。
- 宣告客户路由：CE路由器通过某种路由协议（如静态路由、OSPF、BGP等）将客户的内部路由信息通告给PE路由器。
- 无需感知MPLS：最重要的一点是，CE路由器本身不需要了解或运行MPLS协议。它只处理标准的IP数据包，将MPLS网络的复杂性完全对服务提供商屏蔽。从CE的角度看，它只是通过一个普通的路由接口连接到了外部网络。
2. PE路由器 (Provider Edge Router)
中文全称：服务提供商边缘路由器
角色定位：PE路由器是服务提供商网络的边缘设备，是连接客户网络与服务提供商核心网的桥梁。这是MPLS网络中功能最复杂、最关键的角色。
核心职责：
连接CE设备：直接与一个或多个CE路由器相连。
学习并分发客户路由：从CE接收客户的IP路由，并通过MP-BGP（多协议BGP）在其他PE路由器之间交换这些路由信息。对于MPLS L3VPN，PE路由器会为每个客户维护一个独立的VRF（VPN Routing and Forwarding） 实例，以保证不同客户路由的隔离。
标签的压入(Push)与弹出(Pop) ：
- 压入 (Push) ：当IP数据包从CE进入PE时，PE会根据其目的地址，为其压入（添加）一个或多个MPLS标签，然后将其转发到P路由器。
- 弹出 (Pop) ：当一个携带标签的数据包从核心网到达最后一个PE时，该PE会弹出（移除）最外层MPLS标签，还原为原始的IP数据包，然后根据IP头部信息转发给对应的CE。
VPN业务处理：PE是所有VPN业务逻辑的执行点，负责维护VRF表、管理VPN标签（VPN Label）和LSP标签（LSP Label）。
3. P路由器 (Provider Router)
中文全称：服务提供商核心路由器
角色定位：P路由器位于服务提供商网络的核心，它不直接与任何CE路由器相连，其主要作用是连接服务提供商内部的PE路由器或其他P路由器。
核心职责：
- 高速标签交换：P路由器的核心任务是 “标签交换” (Label Swapping) 。它接收到一个带标签的数据包后，只查看最外层标签，在标签信息库（LFIB）中进行快速查找，用出接口对应的新标签替换掉入接口的标签，然后将数据包转发出去。
- 不感知客户路由：为了极致的性能和扩展性，P路由器不学习、不维护任何客户的VPN路由信息。它的路由表中只包含到达服务提供商网络中其他P和PE路由器的路由。这极大地减轻了核心路由器的负担，使得MPLS网络具有极佳的可扩展性。
- 运行标签分发协议：P路由器与PE路由器一同运行标签分发协议（如LDP或RSVP-TE），以建立和维护标签交换路径（LSP）。
三、 路由器角色协作与网络拓扑
为了更直观地理解，我们可以用一个Mermaid图来展示它们的关系：
- 紫色方块代表客户设备 (CE)。
- 蓝色方块代表服务提供商边缘设备 (PE)。
- 黄色方块代表服务提供商核心设备 §。
- 虚线代表在MPLS骨干网内部基于标签进行转发。

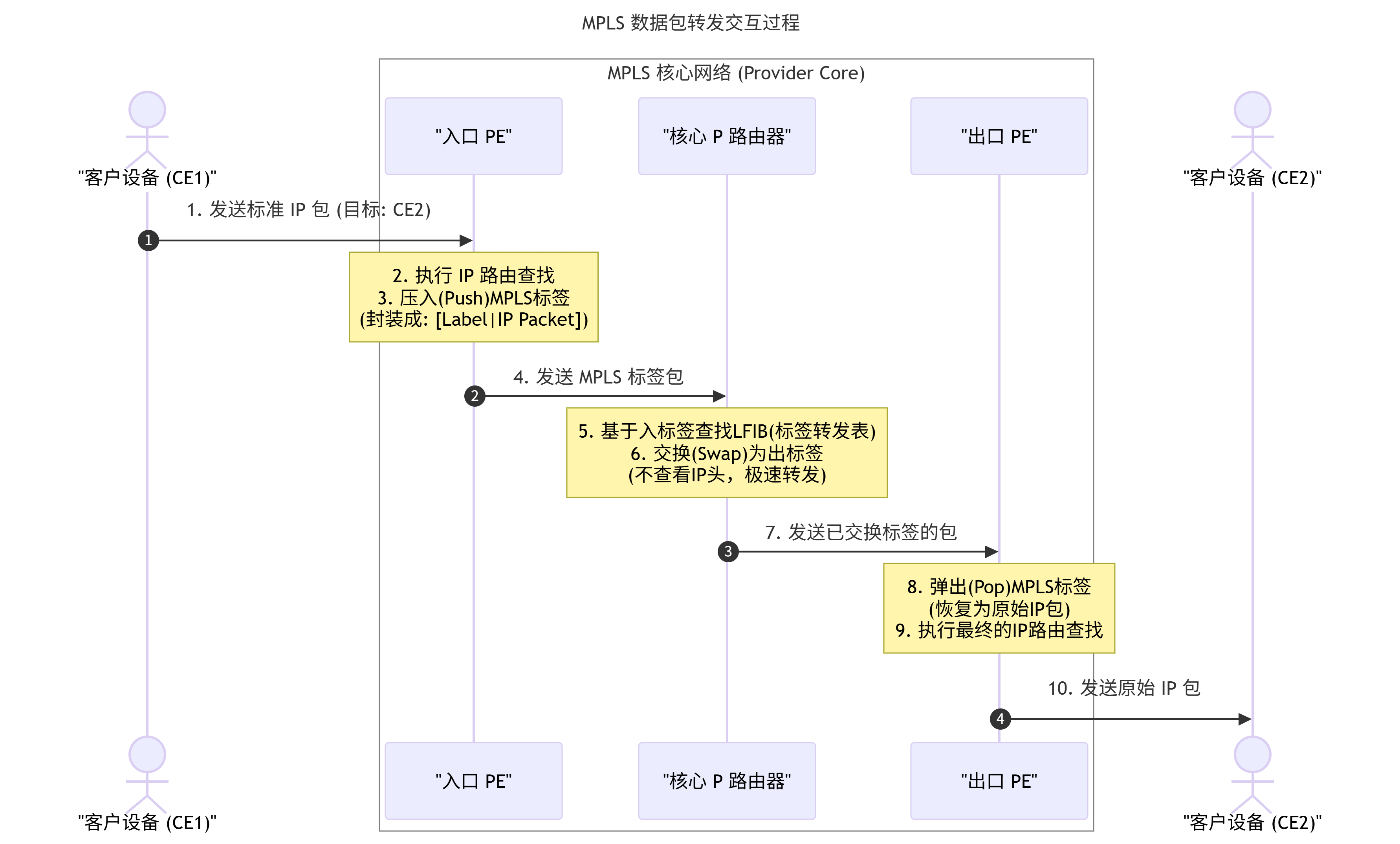

MPLS 数据包转发交互过程
四、 报文转发流程示例：一次完整的穿越
假设一个数据包从客户站点A的内部网络NetA发送到客户站点B的NetB：
- CE1 -> PE1：数据包（纯IP包）从
NetA到达CE1。CE1查找IP路由表，将包转发给PE1。 - 在PE1（入口PE） ：
PE1收到IP包。它在与CE1绑定的VRF中查找目的IP地址，确定了下一跳是远端的PE2。PE1为这个包压入(Push) 一个MPLS标签（LSP标签），这个标签指向PE2。如果是VPN业务，可能还会压入内层的VPN标签。 - PE1 -> P1 -> P2：
PE1将带标签的包发给P1。P1只看标签，执行标签交换(Swap) 操作，换上新的标签后发给P2。P2也做同样的操作，将包发往PE2。这个过程极快，因为P路由器无需查看IP头。 - 在PE2（出口PE） ：
PE2收到来自P2的包。作为LSP的终点，PE2执行弹出(Pop) 操作，移除MPLS标签，还原成IP包。 (技术细节：为了提高效率，通常会启用PHP - Penultimate Hop Popping，即倒数第二跳弹出，由P2直接把标签弹出，PE2收到的是纯IP包) - PE2 -> CE2 -> NetB：
PE2在与CE2绑定的VRF中查找目的IP，然后将这个纯IP包转发给CE2。CE2再将其转发到NetB的最终目的地。
五、 角色功能与术语对比
为了便于记忆，下表总结了各个角色的关键特性：
| 角色 | 全称 (英文) | 主要位置 | 核心功能 | 是否感知客户路由？ | 主要运行协议 |
|---|---|---|---|---|---|
| CE | Customer Edge | 客户端网络边缘 | 连接客户内网，与PE交换IP路由 | 是 (仅自己客户的) | OSPF, EIGRP, BGP, Static |
| PE | Provider Edge | ISP网络边缘 | 标签压入/弹出, VRF管理, 客户路由分发 | 是 (多个客户) | MP-BGP, LDP/RSVP-TE, IGP |
| P | Provider | ISP网络核心 | 高速标签交换(Swap) , 转发MPLS流量 | 否 | LDP/RSVP-TE, IGP |
另外，你可能还会听到两个通用术语：
- LSR (Label Switch Router) : 任何能够进行标签交换的路由器都是LSR。因此，P和PE都是LSR。
- LER (Label Edge Router) : 位于MPLS网络边缘，负责标签压入和弹出的LSR。因此，PE就是LER。
六、 总结：各司其职，构建高效网络
MPLS网络通过这种精巧的角色分工，实现了其强大的功能和卓越的性能：
- CE路由器负责“最后一公里”，将客户业务接入网络，对客户透明。
- PE路由器是“大脑”和“翻译官”，处理所有复杂的业务逻辑，将IP世界与MPLS世界无缝对接。
- P路由器是“高速公路”，只专注于快速、高效地转发标签化流量，保证了网络核心的稳定与极速。
正是这种“边缘复杂，核心简单”的设计哲学，使得MPLS能够成为支撑全球互联网和企业专线业务的基石技术。
