在竞争激烈的 PCB 行业，免费打样已然成为众多企业吸引客户的有力手段。然而，对于技术含量极高的 PCB 混压工艺而言，免费打样这一看似简单的服务背后，实则隐藏着重重成本难题，这也淋漓尽致地凸显了该工艺的复杂程度与挑战性。

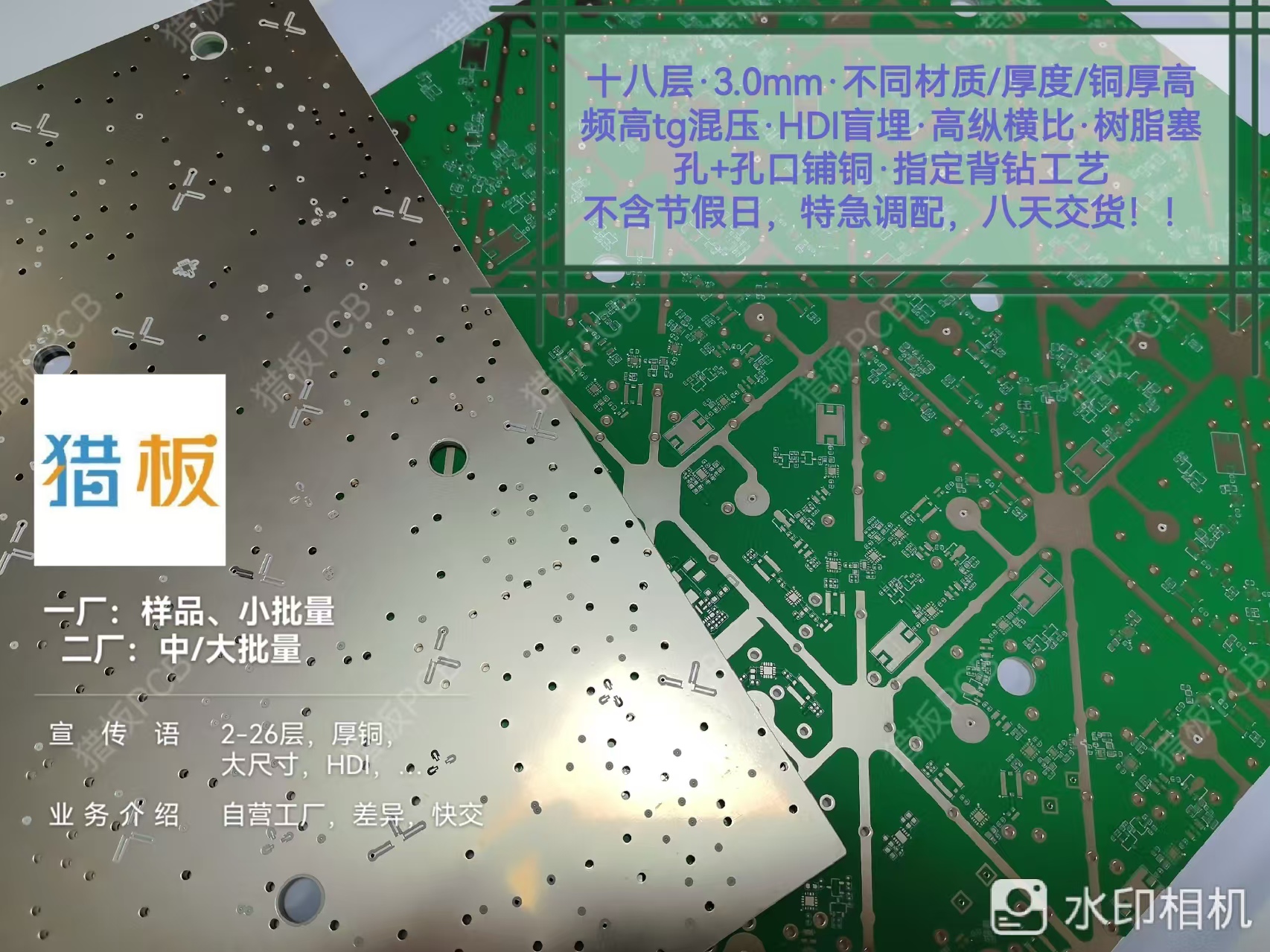

PCB 混压工艺，本质上是将不同特性的板材巧妙压合在一起，以此契合电子产品多元化的性能需求。以当下热门的 5G 通信设备和汽车自动驾驶领域为例，常常需要把具有特殊性能的高频板材与常规的 FR-4 板材进行混压。就拿高频板材中的罗杰斯（Rogers）RO4350B 来说，它拥有低至 3.48 的介电常数以及 0.0037 的低损耗因数，能极大程度减少高频信号在传输过程中的损耗，为高速率、大容量的数据传输提供保障。但令人咋舌的是，其价格是普通 FR-4 板材的数倍之多。猎板在承接这类混压工艺订单时，仅仅在材料成本的控制上，就面临着巨大挑战。在免费打样阶段，既要依据客户的设计要求，精准选用合适比例的不同板材，让样品能够完美展现混压工艺带来的性能优势，又得时刻警惕成本失控的风险。这不仅需要对客户需求进行深入透彻的解读，更离不开丰富的实践经验积累，稍有差池，就可能导致成本大幅增加。
从制作流程来看，PCB 混压工艺的复杂性呈指数级增长，这也使得免费打样的成本直线上升。在混压之前，需要对不同类型的板材开展精细的预处理工作。以铜面处理为例，为增强铜面与树脂的结合力，降低层压气泡出现的概率，猎板采用先进的氩氧混合等离子体处理技术。在操作过程中，要精确调控功率、真空度等关键参数，将铜面接触角从原本的 75° 精准降至小于 5°。这一过程不仅需要投入大量资金购置专业设备，还需要专业技术人员进行操作与监控，而这些无疑都大大增加了打样成本。并且，每一次参数的调整都可能需要多次试验才能达到理想效果，时间成本与物料损耗也不容小觑。
进入压合环节，难度更是进一步提升。当把高频材料与 FR-4 材料进行压合时，温度需要严格控制在 170 - 200℃之间，压力维持在 200 - 400 psi，压合时间则要依据板材的厚度以及具体特性，在 60 - 120 分钟这个区间内灵活调整。与此同时，为了有效排除层间空气，减少气泡和分层现象，还必须采用真空层压技术。在免费打样时，为确保每一次压合效果都能达到严格的质量标准，猎板的技术团队需要反复调试各项参数，进行大量的试验。这期间，消耗的电力资源、设备损耗以及人力投入，都让打样成本居高不下。而且，不同批次的板材可能存在细微差异，这就意味着每一批次打样都可能需要重新摸索最佳参数，成本控制难度极大。
混压工艺完成后，后续还有外层制作、钻孔、电镀等一系列工序。这些工序对于精度和质量的要求近乎苛刻，任何一个环节出现微小偏差，都极有可能导致整个样品报废。例如，在钻孔工序中，孔径的精度要求极高，一旦孔径出现偏差，就可能影响到不同层之间的电气连接，进而使整个电路板无法正常工作。猎板在面对这些挑战时，凭借先进的生产设备、专业的技术团队以及严苛的质量管控体系，努力保障 PCB 混压工艺免费打样服务的顺利开展，为客户呈上高品质的样品，全力助推客户的产品研发进程。但不可忽视的是，PCB 混压工艺的复杂性，让免费打样背后的成本压力如影随形，也正是在应对这些挑战的过程中，彰显出猎板在 PCB 混压工艺领域深厚的技术底蕴与卓越的服务能力 。
