摘要
传统 3D 逆向抄数因数据拼接依赖手动操作、建模流程繁琐，导致项目周期长（平均 7-10 天），难以满足制造业快速迭代需求。本文聚焦自动化拼接工具与智能建模能力两大核心要素，解析其技术原理、工具特性及在全流程中的应用，结合实战数据验证二者如何通过减少人工干预、优化流程节点，实现项目周期缩短 50%（降至 3-5 天），为逆向抄数工程效率提升提供路径参考。
一、引言
在汽车零部件复刻、家电产品迭代等场景中，逆向抄数项目周期直接影响产品上市速度。传统流程中，数据拼接（占周期 30%）需人工调整标记点与对齐参数，建模环节（占周期 40%）依赖工程师手动绘制曲面，效率低下且易出错。自动化拼接工具通过算法替代人工操作，智能建模能力借助 AI 优化建模流程，二者协同突破效率瓶颈，成为逆向抄数工程降本增效的关键。
二、自动化拼接工具：技术原理与周期压缩作用
2.1 主流自动化拼接工具及核心技术
自动化拼接工具基于特征匹配与 AI 算法，实现多视角扫描数据的自动对齐，主流工具包括 Geomagic Control X 的自动拼接模块、某国产扫描软件的智能对齐功能。其核心技术包括：一是特征提取算法，自动识别工件表面几何特征（如孔位、边角），无需贴附标记点即可完成匹配，匹配精度达 ±0.06mm；二是动态误差补偿技术，实时计算拼接偏差并自动调整坐标，确保拼接误差≤±0.08mm，与传统手动拼接（误差 ±0.1mm）相比，精度更优且无需人工干预。
2.2 对项目周期的压缩效果
传统手动拼接需工程师逐视角调整参数，单工件拼接耗时 2-3 小时；自动化工具通过批量处理与智能算法，可将拼接时间缩短至 30 分钟内，效率提升 75%。以汽车变速箱壳体（多曲面、多孔位结构）抄数为例，传统流程需 8 小时完成 6 视角数据拼接，采用自动化工具后仅需 1 小时，直接减少项目周期占比 20%，同时避免人工操作导致的重复拼接问题，降低返工率。
三、智能建模能力：技术支撑与流程优化价值
3.1 智能建模的核心技术与工具
智能建模能力依托 AI 驱动的建模软件实现，核心技术包括参数化特征自动识别、NURBS 曲面智能生成。主流工具如 SolidWorks 的 AI 逆向模块、某云端建模平台，具备三大功能：一是自动提取点云数据中的规则特征（如圆柱、平面），生成参数化草图，无需人工绘制；二是基于深度学习的自由曲面重构，根据点云密度自动调整 NURBS 控制点，实现 G2 级曲面连续；三是模型自动轻量化，删除非关键特征（如微小倒角），同时保留核心尺寸精度（误差≤±0.1mm）。
3.2 对建模周期的优化效果
传统建模流程中，工程师需手动处理点云、绘制曲面，单零件建模耗时 4-6 小时；智能建模工具通过自动化操作，将建模时间缩短至 1-2 小时，效率提升 67%。以家电外壳（含复杂自由曲面）逆向为例，传统流程需 5 小时完成曲面重构，智能建模工具通过自动特征识别与曲面生成，仅需 1.5 小时完成建模，且模型与原始数据偏差≤±0.09mm，满足制造需求。同时，智能工具支持多零件协同建模，减少团队沟通成本，进一步压缩项目周期。
四、实战案例：全流程效率提升验证
某汽车零部件企业针对发动机缸体逆向项目（传统周期 8 天），引入自动化拼接工具与智能建模能力：数据采集阶段，采用带自动拼接功能的激光扫描仪，拼接时间从 2.5 小时缩短至 0.5 小时；建模阶段，使用 AI 逆向软件，建模时间从 5 小时缩短至 1.5 小时；全流程周期从 8 天降至 3.5 天，缩短 56%，且模型精度（误差 ±0.07mm）满足装配要求。该案例验证，自动化拼接与智能建模通过优化 “拼接 - 建模” 核心环节，可实现项目周期减半，同时保障模型质量。
新启航半导体三维扫描测量产品介绍
在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

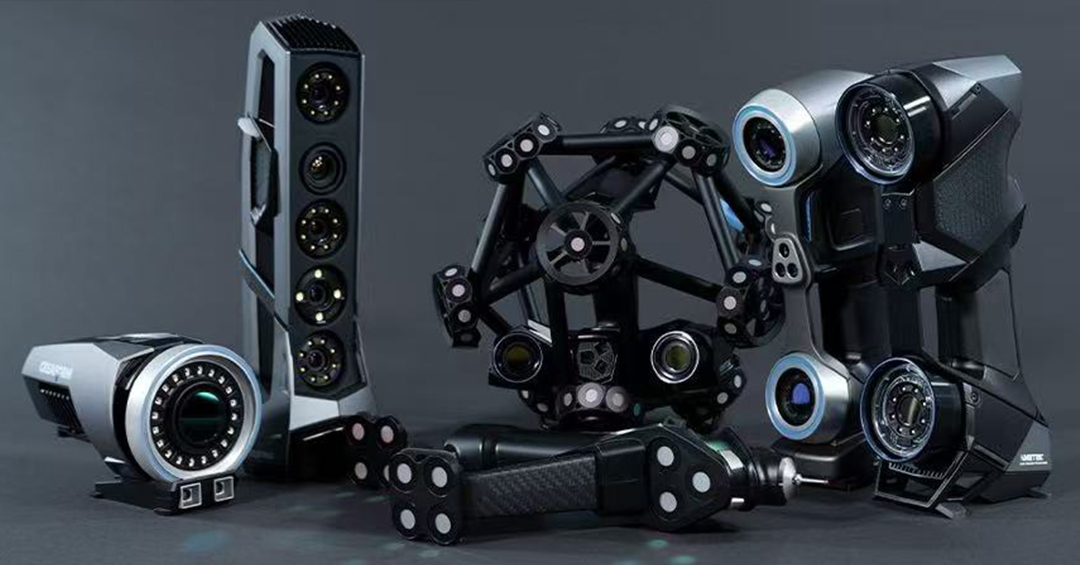

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：
微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

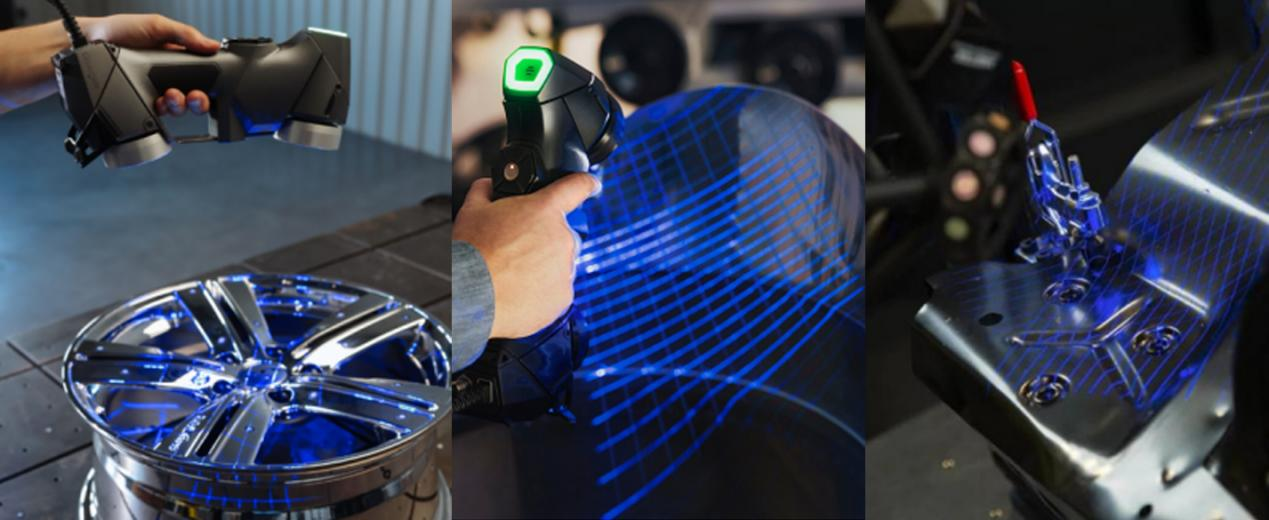

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

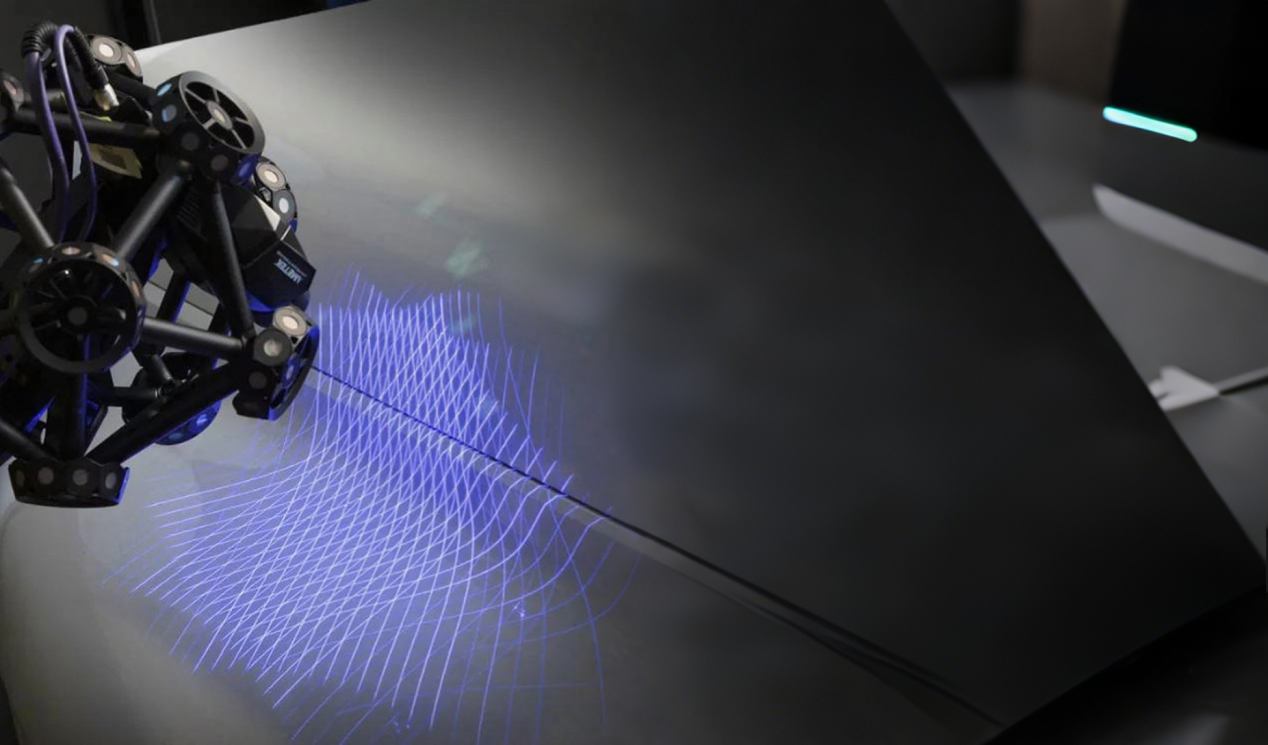

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。
4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。
智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。
无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
