1.简介
I2C（Inter IC Bus）是由Philips公司开发的一种通用数据总线
两根通信线：SCL（Serial Clock）、SDA（Serial Data）
同步，半双工带数据应答
支持总线挂载多设备（一主多从、多主多从）
同步时序的好处：对时间要求不严格，对硬件电路不怎么依赖，在一些低端单片机，没有硬件资源的情况下，也很容易使用软件来模拟时序。缺点：多一根时钟线
异步时序的好处：可以省一根线，节省资源，缺点：对时间要求严格，对硬件电路的依赖比较严重

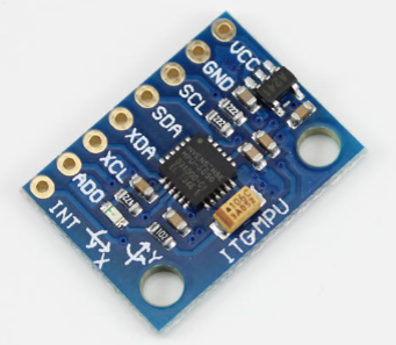

MPU6050模块：可以进行姿态测量等（使用I2C通信）

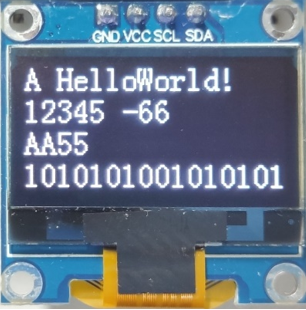

OLED模块：显示文字等（使用I2C通信）

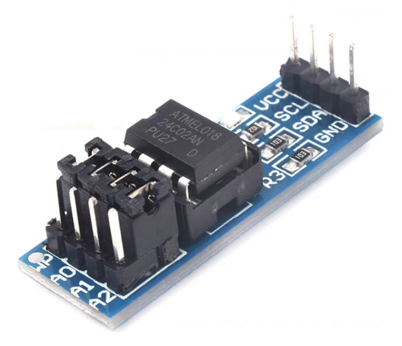

AT24C02，存储器模块（使用I2C通信）

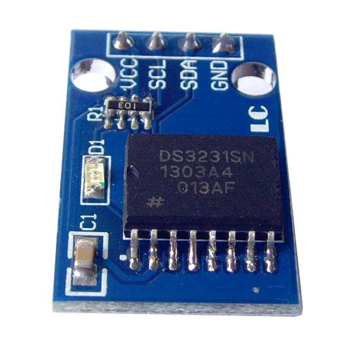

DS3231，实时时钟模块（使用I2C通信）
2.硬件电路
所有I2C设备的SCL连在一起，SDA连在一起
设备的SCL和SDA均要配置成开漏输出模式
SCL和SDA各添加一个上拉电阻，阻值一般为4.7KΩ左右
CPU作为总线的主机：主机的权力很大，包括对SCL线的完全控制（任何时候，都是主机完全掌控SCL线），在空闲状态下，主机可以主动发起对SDA的控制，只有在从机发送数据和从机应答的时候，主机才会转交SDA的控制权给从机。
从机可以使姿态传感器、OLED、存储器、时钟模块等，从机的权利比较小，对于SCL时钟线，在任何时刻，从机只能被动的读取，从机不允许控制SCL线，对于SDA数据线，从机不允许主动发起对SDA的控制，只有主机发送读取从机的命令后，或者从机应答的时候，从机才能短暂的获取SDA的控制权。
为了避免总线没有协调好导致电源短路这个问题，I2C的设计是：禁止所有设备输出强上拉的高电平，采用外置弱上拉电阻加开漏输出的电路结构
3.I2C时序基本单元

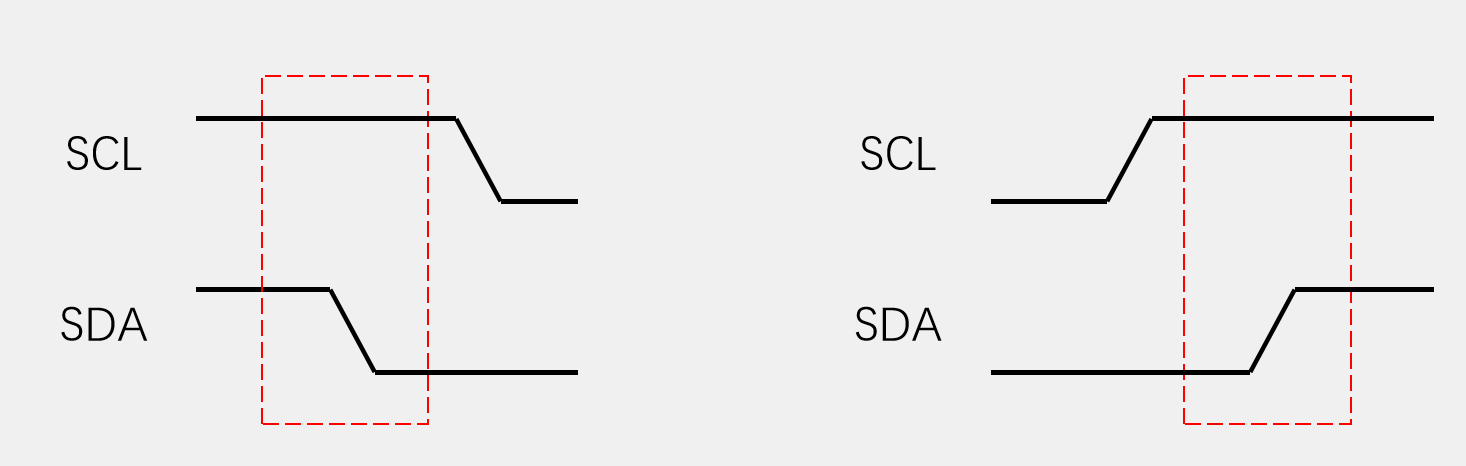

起始条件：SCL高电平期间，SDA从高电平切换到低电平
终止条件：SCL高电平期间，SDA从低电平切换到高电平

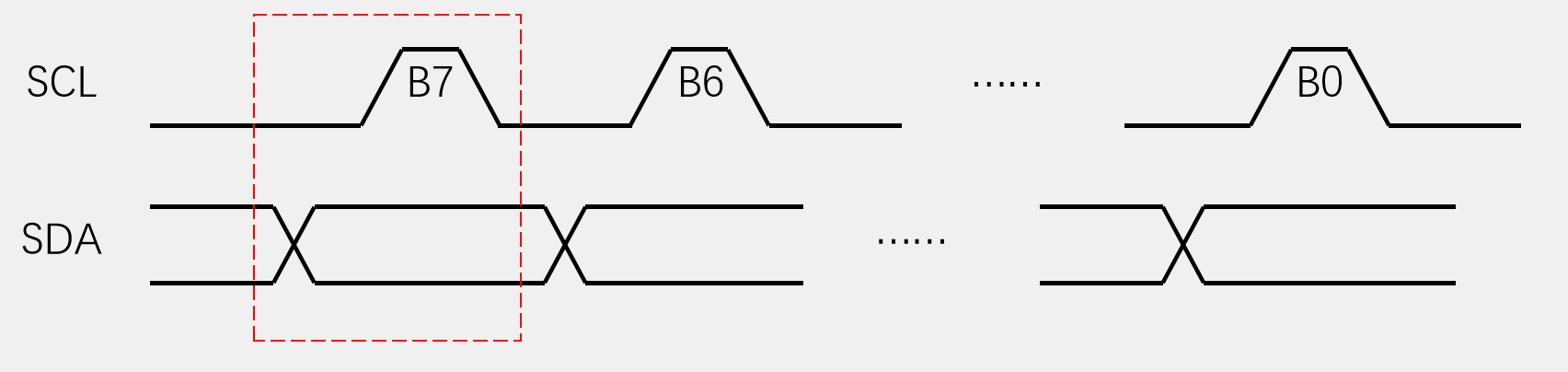

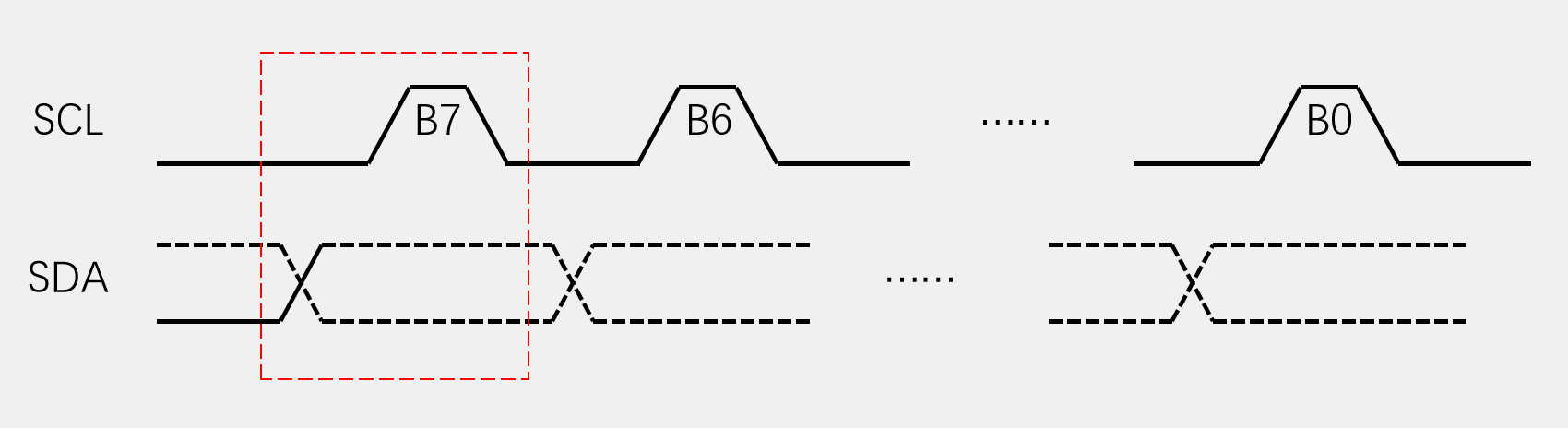

发送一个字节：SCL低电平期间，主机将数据位依次放到SDA线上（高位先行），然后释放SCL，从机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可发送一个字节
接收一个字节：SCL低电平期间，从机将数据位依次放到SDA线上（高位先行），然后释放SCL，主机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可接收一个字节（主机在接收之前，需要释放SDA）

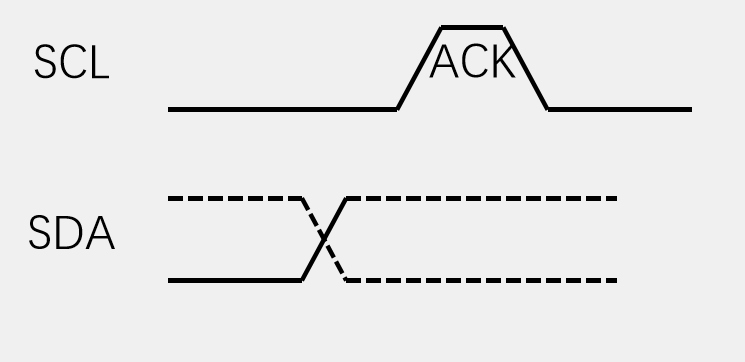

发送应答：主机在接收完一个字节之后，在下一个时钟发送一位数据，数据0表示应答，数据1表示非应答
接收应答：主机在发送完一个字节之后，在下一个时钟接收一位数据，判断从机是否应答，数据0表示应答，数据1表示非应答（主机在接收之前，需要释放SDA）
4.I2C时序

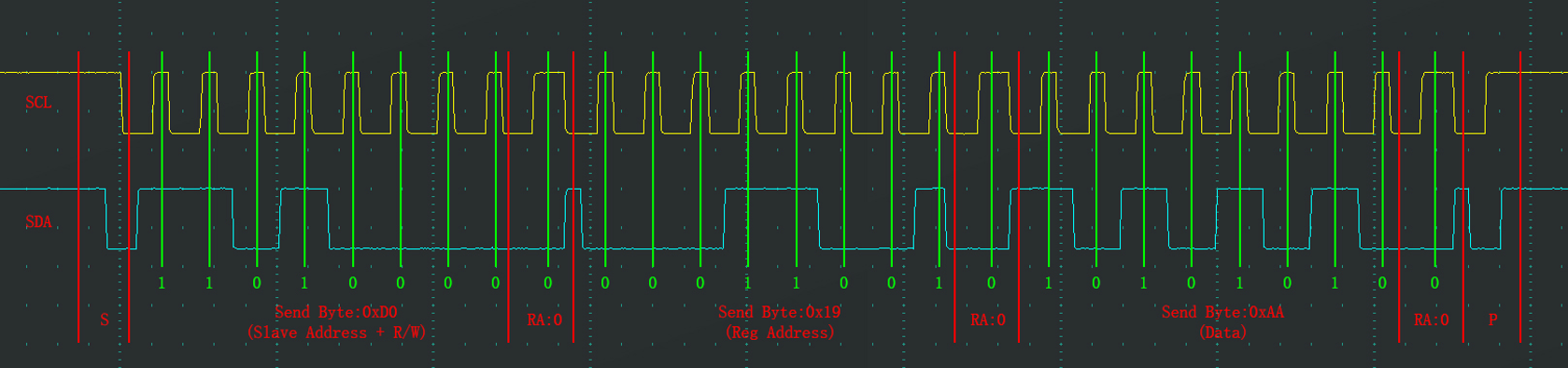

（1）指定地址写
对于指定设备（Slave Address），在指定地址（Reg Address）下，写入指定数据（Data）

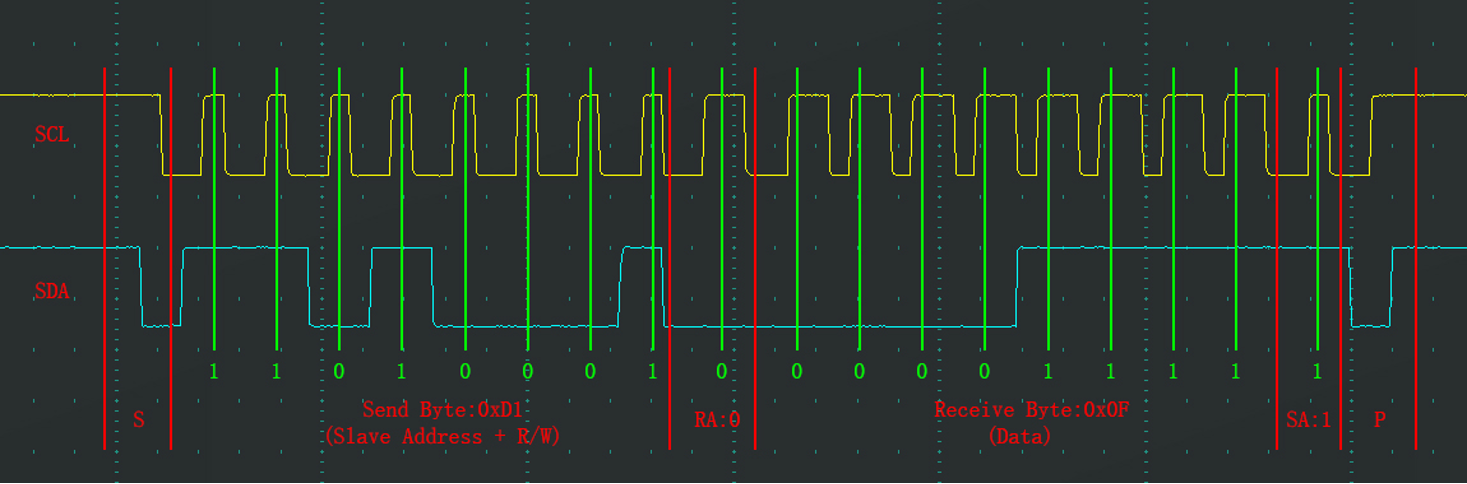

（2）当前地址读
对于指定设备（Slave Address），在当前地址指针指示的地址下，读取从机数据（Data）——不能指定读的地址，当前地址指针会在每次读或者写操作后自增

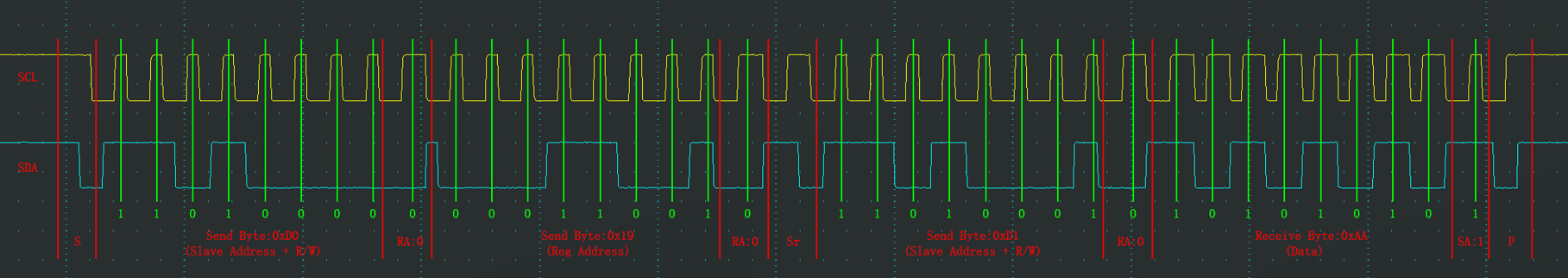

（3）指定地址读
对于指定设备（Slave Address），在指定地址（Reg Address）下，读取从机数据（Data）
