Transformer中的QKV揭秘：从入门到实践（含流程图）

一、前言：为什么QKV这么重要？

Transformer模型彻底改变了自然语言处理领域，而其中的核心——注意力机制(Attention)的QKV三要素，是理解Transformer的关键。很多初学者看到Q(Query)、K(Key)、V(Value)就一头雾水：它们到底是什么？从哪里来？为什么需要它们？

本文将用最直观的方式，带你彻底理解QKV的原理，配有详细流程图和可运行代码，保证小白也能轻松掌握！

二、QKV的本质：它们从哪里来？

2.1 QKV的来源

QKV都来自同一个地方——我们的输入数据！ 只是通过不同的"通道"（线性变换）变成了三种不同形式。

具体过程：

1. 输入序列首先被转换为词向量矩阵X
2. X分别与三个不同的权重矩阵$W^Q、W^K、W^V$相乘
3. 得到：$Q=X\cdot W^Q，K=X\cdot W^K，V=X\cdot W^V$

这些权重矩阵$W^Q、W^K、W^V$是模型在训练过程中自动学习得到的参数，不是预先设定好的。

2.2 一个小比喻：图书馆找书

想象你去图书馆找书：

• Query(Q) 就是你想查找的"问题"（比如"人工智能入门"）
• Key(K) 就是图书馆里每本书的"标题标签"
• Value(V) 就是每本书的"实际内容"

当你（Q）在图书馆里寻找时，系统会将你的查询与所有书的标题（K）进行匹配，找到最相关的书，然后把书的内容（V）呈现给你。

三、自注意力机制：让词自己关注自己

3.1 Self-Attention的核心特点

在Transformer的自注意力机制（Self-Attention） 中，Q、K、V都来自同一段文本。这意味着，当模型处理一个句子时，每个词都会：

1. 作为"提问者"（Q）去询问其他词
2. 作为"被询问对象"（K）被其他词提问
3. 作为"回答内容"（V）提供给提问者参考

比如处理句子"我喜欢吃苹果"时：

• “我"会作为Q去关注"喜欢”、“吃”、“苹果”
• 同时"我"也会作为K和V被其他词关注

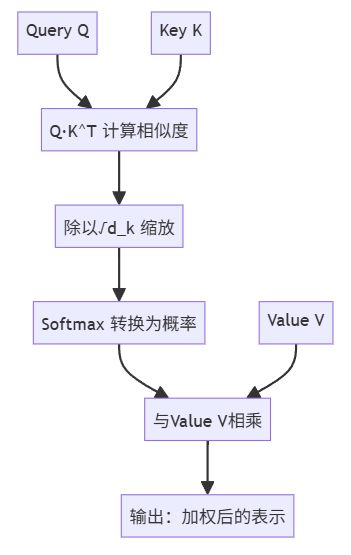

3.2 注意力计算的完整流程

计算步骤详解：

1. 计算注意力分数：Q和K做点积，衡量它们之间的相关性
2. 缩放：除以√d_k（d_k是K向量的维度），防止点积过大
3. Softmax：将分数转换为概率分布（注意力权重）
4. 加权求和：用这些权重对V进行加权求和，得到最终输出

公式表示为：$Attention(Q,K,V)=Softmax(Q{K}^T/\surd d_k)V$

四、多头注意力：Transformer的真正创新

4.1 为什么需要多头？

单头注意力有个局限：它只能学习一种"关注模式"。就像你只能用一种方式看世界！

多头注意力(Multi-Head Attention) 让模型能够：

• 同时从不同子空间学习信息
• 捕捉更丰富的语言特征
• 提高模型的表达能力

4.2 多头注意力工作原理

关键步骤：

1. 将Q、K、V分别拆分成h个"头"（例如8头或16头）
2. 每个头独立计算注意力
3. 将所有头的输出拼接起来
4. 通过一个线性变换得到最终输出

五、位置编码：让模型知道词的顺序

5.1 为什么需要位置编码？

自注意力机制本身不包含位置信息——它把输入当作一个"词袋"，不知道词的顺序！

解决方案：添加位置编码(Positional Encoding)，让模型知道每个词的位置。

5.2 位置编码与QKV的关系

位置编码在输入阶段就加到词向量上，然后再生成QKV：

• 输入 = 词向量 + 位置编码
• Q = (词向量 + 位置编码)·$W^Q$
• K = (词向量 + 位置编码)·$W^K$
• V = (词向量 + 位置编码)·$W^V$

六、完整代码实现

6.1 单头自注意力实现

import torch
import torch.nn as nn
import torch.nn.functional as F

class SelfAttention(nn.Module):
    """单头自注意力机制"""
    def __init__(self, embed_size):
        super(SelfAttention, self).__init__()
        self.embed_size = embed_size
        # 三个可学习的权重矩阵
        self.W_q = nn.Linear(embed_size, embed_size, bias=False)
        self.W_k = nn.Linear(embed_size, embed_size, bias=False)
        self.W_v = nn.Linear(embed_size, embed_size, bias=False)

    def forward(self, x):
        """
        x: 输入张量，形状为(batch_size, seq_length, embed_size)
        """
        # 生成Q, K, V
        Q = self.W_q(x)  # [batch_size, seq_length, embed_size]
        K = self.W_k(x)  # [batch_size, seq_length, embed_size]
        V = self.W_v(x)  # [batch_size, seq_length, embed_size]

        # 计算注意力分数: Q·K^T
        attn_scores = torch.matmul(Q, K.transpose(-2, -1))  # [batch_size, seq_length, seq_length]

        # 缩放: 除以√d_k
        d_k = self.embed_size
        attn_scores = attn_scores / (d_k ** 0.5)

        # Softmax获取注意力权重
        attn_weights = F.softmax(attn_scores, dim=-1)

        # 加权求和: attn_weights·V
        output = torch.matmul(attn_weights, V)  # [batch_size, seq_length, embed_size]

        return output, attn_weights

# 使用示例
batch_size = 2
seq_length = 4
embed_size = 8
x = torch.randn(batch_size, seq_length, embed_size)  # 随机输入

attention = SelfAttention(embed_size)
output, attn_weights = attention(x)

print("输入形状:", x.shape)  # torch.Size([2, 4, 8])
print("输出形状:", output.shape)  # torch.Size([2, 4, 8])
print("注意力权重形状:", attn_weights.shape)  # torch.Size([2, 4, 4])

输出结果：

输入形状: torch.Size([2, 4, 8])
输出形状: torch.Size([2, 4, 8])
注意力权重形状: torch.Size([2, 4, 4])

6.2 多头注意力实现（Transformer核心）

import torch
import torch.nn as nn


class Attention(nn.Module):
    def __init__(self,
                 dim,  # 输入token的dim
                 num_heads=8,
                 qkv_bias=False,
                 qk_scale=None,
                 attn_drop_ratio=0.,
                 proj_drop_ratio=0.):
        super(Attention, self).__init__()
        self.num_heads = num_heads
        head_dim = dim // num_heads
        self.scale = qk_scale or head_dim ** -0.5
        self.qkv = nn.Linear(dim, dim * 3, bias=qkv_bias)
        self.attn_drop = nn.Dropout(attn_drop_ratio)
        self.proj = nn.Linear(dim, dim)
        self.proj_drop = nn.Dropout(proj_drop_ratio)

    def forward(self, x):
        # [batch_size, num_patches + 1, total_embed_dim]
        B, N, C = x.shape

        # qkv(): -> [batch_size, num_patches + 1, 3 * total_embed_dim]
        # reshape: -> [batch_size, num_patches + 1, 3, num_heads, embed_dim_per_head]
        # permute: -> [3, batch_size, num_heads, num_patches + 1, embed_dim_per_head]
        qkv = self.qkv(x).reshape(B, N, 3, self.num_heads, C // self.num_heads).permute(2, 0, 3, 1, 4)
        # [batch_size, num_heads, num_patches + 1, embed_dim_per_head]
        q, k, v = qkv[0], qkv[1], qkv[2]  # make torchscript happy (cannot use tensor as tuple)

        # transpose: -> [batch_size, num_heads, embed_dim_per_head, num_patches + 1]
        # @: multiply -> [batch_size, num_heads, num_patches + 1, num_patches + 1]
        attn = (q @ k.transpose(-2, -1)) * self.scale
        attn = attn.softmax(dim=-1)
        attn = self.attn_drop(attn)

        # @: multiply -> [batch_size, num_heads, num_patches + 1, embed_dim_per_head]
        # transpose: -> [batch_size, num_patches + 1, num_heads, embed_dim_per_head]
        # reshape: -> [batch_size, num_patches + 1, total_embed_dim]
        x = (attn @ v).transpose(1, 2).reshape(B, N, C)
        x = self.proj(x)
        x = self.proj_drop(x)
        return x


# 示例调用
if __name__ == "__main__":
    # 创建输入张量 [batch_size, num_patches+1, embed_dim]
    batch_size = 2
    num_patches = 196  # 例如ViT中的14x14图像块
    embed_dim = 768  # 与dim参数一致
    x = torch.randn(batch_size, num_patches + 1, embed_dim)

    # 初始化Attention模块
    attention = Attention(
        dim=embed_dim,
        num_heads=8,
        qkv_bias=True,
        attn_drop_ratio=0.1,
        proj_drop_ratio=0.1
    )

    # 前向传播
    output = attention(x)
    # 验证输出形状 (应与输入形状相同)
    print("Input shape:", x.shape)  # torch.Size([2, 197, 768])
    print("Output shape:", output.shape)  # torch.Size([2, 197, 768])

七、注意力可视化：看看模型在关注什么

7.1 如何可视化注意力

我们可以将注意力权重可视化为热力图，直观地看到模型在处理句子时关注了哪些词。

import matplotlib.pyplot as plt
import seaborn as sns
import torch
import matplotlib.font_manager as fm


def visualize_attention(sentence, attn_weights, head=0, font_path=None):
    """
    可视化注意力权重（优化中文显示版本）
    sentence: 原始句子（词列表）
    attn_weights: 注意力权重 [heads, seq_len, seq_len]
    head: 要可视化的头
    font_path: 字体文件路径（可选，用于更好地显示中文）
    """
    # 设置中文字体支持
    if font_path:
        # 如果指定了字体路径，则使用指定字体
        prop = fm.FontProperties(fname=font_path)
        plt.rcParams['font.family'] = prop.get_name()
    else:
        # 尝试使用系统默认中文字体
        plt.rcParams['font.sans-serif'] = ['SimHei', 'FangSong', 'Microsoft YaHei', 'Arial Unicode MS']
        plt.rcParams['axes.unicode_minus'] = False  # 解决负号'-'显示为方块的问题

    plt.figure(figsize=(10, 8))
    sns.heatmap(
        attn_weights[head].detach().numpy(),
        xticklabels=sentence,
        yticklabels=sentence,
        cmap='viridis',
        annot=True,
        fmt=".2f",
        square=True  # 使单元格为正方形
    )
    plt.title(f'注意力头 {head + 1}', fontsize=16)
    plt.xlabel('键 (Key)', fontsize=12)
    plt.ylabel('查询 (Query)', fontsize=12)

    # 旋转标签以便更好地显示
    plt.xticks(rotation=45, ha='right')
    plt.yticks(rotation=0)

    plt.tight_layout()
    plt.show()


# 示例使用
sentence = ["我", "喜欢", "吃", "苹果"]
# 假设我们有一个4头注意力，取第一个头
attn_weights = torch.rand(4, 4, 4)  # 随机生成注意力权重

print("原始句子:", sentence)
print("注意力权重形状:", attn_weights.shape)

# 可视化第一个注意力头
visualize_attention(sentence, attn_weights, head=0)

八、不同场景下的QKV：Encoder-Decoder注意力

8.1 Transformer架构中的两种注意力

Transformer包含两种主要的注意力机制：

1. Encoder Self-Attention：
   • Q、K、V都来自Encoder输入
   • 用于理解输入序列内部关系

2. Decoder-Encoder Attention：
   • Q来自Decoder
   • K和V来自Encoder
   • 让Decoder在生成输出时关注输入的关键部分

九、总结与学习建议

9.1 QKV核心要点总结

9.2 学习建议

1. 动手实践：运行提供的代码，修改参数观察输出变化
2. 可视化探索：使用BERT等预训练模型查看真实注意力分布
3. 深入阅读：阅读原始论文《Attention is All You Need》
4. 扩展学习：了解Transformer变体（如BERT、GPT）中的QKV应用

十、结语

QKV不是神秘的魔法，而是通过简单线性变换从输入数据中生成的——只是这些变换的参数是模型在训练中自动学习得到的。理解QKV是掌握Transformer的关键一步，希望本文的详细解释、流程图和代码能帮助你彻底掌握这一核心概念！

记住：Q是"我想知道什么"，K是"这段内容关于什么"，V是"这段内容的实际信息"。当你下次看到QKV时，就想象自己在图书馆里找书，这就是注意力机制的精髓！
