机器视觉软件--VisionPro、Visual Master，Halcon 和 OpenCV 的学习路线

发布于：2025-09-02 ⋅ 阅读:(20) ⋅ 点赞:(0)

Halcon 和 OpenCV区别

Halcon 和 OpenCV 都是计算机视觉领域的重要工具，但它们的设计理念、功能侧重和适用场景有显著不同。下面这个表格汇总了它们的核心区别，方便你快速了解：

  • 开发模式与体验​​：Halcon 配备了强大的​​图形化交互开发环境 HDevelop​​。你可以通过可视化方式快速调试算法、验证思路，极大提升了开发效率，尤其适合算法原型设计。OpenCV 则更传统，需要你​​编写代码​​来实现所有功能，灵活性更高，但开发验证流程相对繁琐。
  • 性能与优化​​：Halcon 的算法针对工业应用进行了​​深度优化​​，尤其在处理高分辨率图像、复杂匹配和3D视觉任务时，其​​速度和精度优势明显​​。OpenCV 作为通用库，其性能在很大程度上依赖于用户的编程技巧和对算法的理解，你可能需要花费额外精力进行优化和硬件加速（如利用CUDA）才能满足特定性能要求。
  • 生态与社区​​：OpenCV 拥有​​极其活跃的全球开源社区​​，这意味着你可以轻松找到海量的教程、代码示例和论坛讨论，遇到问题时更容易获得帮助。Halcon 作为商业软件，社区规模较小，但其​​官方提供的技术支持、技术文档和培训服务​​非常专业和可靠

  • 选择 Halcon 的情况​​：

    • 项目要求高​​精度​​、高​​速度​​和高​​可靠性​​，例如工业生产线上的自动化质检、精密尺寸测量、机器人视觉引导等。
    • 项目​​预算充足​​，且愿意为成熟的官方技术支持、稳定的性能和完善的工具体系付费。
    • 团队更倾向于​​快速开发​​和部署复杂的机器视觉应用。
  • 选择 OpenCV 的情况​​：
    • 项目​​预算有限​​或需要开源方案。
    • 应用于​​学术研究​​、​​算法学习​​或需要高度​​自定义修改​​算法。
    • 开发场景​​多样化​​，涉及移动端（Android/iOS）、嵌入式设备（如树莓派）或Web端等。
    • 团队有较强的​​编程能力​​，愿意投入时间进行算法优化和调试。

VisionPro 和 Visual Master区别

VisionPro​​：工业视觉的“精密仪器”，适合​​技术深厚+高预算​​团队，长期维护成本低但学习门槛高。
​​VisionMaster​​：国产化“敏捷工具”，​​降低工程师技能要求​​，适合快速响应项目，但复杂任务需结合OpenCV等二次开发

VisionPro是Cognex公司开发的机器视觉软件，而VisionMaster是海康机器人开发的国产机器视觉软件

熟悉VisionPro的基本概念和界面操作，接着学习使用各种视觉工具如Blob分析、边缘检测等，最后进阶到编程和系统集成。VisionPro需要学习C#或C++等编程语言以进行API交互
VisionMaster，提到它采用图形化流程图开发方式，学习曲线较平缓。用户需要掌握其界面操作、工具链使用（如测量、定位、识别等），以及如何快速部署视觉应用。虽然也支持脚本扩展，但编程要求低于VisionPro。

VisionPro功能强大，适合高精度工业场景，但学习曲线陡峭且成本高；VisionMaster则易于上手，适合快速部署中等复杂度任务，成本较低。在性能上，VisionPro处理复杂任务效率更高，支持3D视觉和高速检测；VisionMaster在常规任务中表现良好但处理能力有限。

VisionPro需要深入理解多视图几何、相机模型等理论，而VisionMaster更侧重应用层面的流程设计。

Halcon的官方文档是学习Halcon的最佳资源之一。

HALCON - the powerful Machine Vision Software: MVTec Software

文档中详细介绍了Halcon的各种功能和用法，包括图像处理、形态学计算分析、校正、分类辨识、形状搜寻等基本的几何以及影像计算功能。

 1.halcon学习路线

​​Halcon算法基础​​ -> ​​C#语言与UI开发​​ -> ​​软硬件联合编程​​ -> ​​最终项目方案设计​

halcon安装

安装教程网上太多了，这里附上链接

安装链接：Halcon2024版安装教程附带license（2025.04）更新_halcon license-CSDN博客

license下载地址：license的github地址



参考：Halcon学习路线-CSDN博客

技术主题 具体知识点
halcon hdevelop使用、通用流程、数据类型和异常处理、采集图像
图像与ROI、图像预处理
blob（流程、分割方法、灰度直方图工具、特征直方图工具、blob实例）
几何定位（匹配助手、几何定位实例）
仿射变换（仿射变换理论、实例）
测量（卡尺工具的过程、一维助手、找圆和找直线工具）
案例分析 blob、定位、测量、仿射变换、一维码、二维码、OCR
C# 常量与变量、表达式与运算符、字符与字符串、流程控制语句
数组、属性和方法、结构与类、异常处理、程序调试
Form窗体、常用控件、定时器、获取时间、文件夹操作（获取exe路径、创建新文件夹等）
写CSV文件、线程
联合编程 环境配置、数据类型、halcon程序导出成ot程序、联合编程示例之Blob
联合编程示例之相机采图（外触发和软触发）、轮廓匹配、测量、配置文件读写
硬件 硬件及打光实践
九点标定 串口、网口、机械手和相机九点标定
外触发及方案设计 外触发关键技术、如何根据客户需求进行方案设计

📖 一、Halcon 学习路线

​​第一阶段：Halcon 基础与核心算法 (路线图中的“Halcon”部分)​​

这是整个学习的基石，目标是熟练掌握HDevelop并理解机器视觉的核心处理流程。学习内容​​：安装配置（Windows/Linux）、HDevelop界面操作、图像采集与显示、基础算子（滤波、边缘检测）。​​资源​​：《Halcon入门教程v1.9》、官方示例库。​模板匹配（形状/特征匹配）、测量工具（亚像素级精度）、OCR/条码识别、Blob分析。资源​​：Halcon范例教程（CSDN文库）。​

  1. ​​开发环境与基础：

    • 熟悉 ​​HDevelop​​ 的界面、脚本编辑、变量管理、程序调试。
      重点掌握：
* 图像采集（read_image, grab_image）
* 区域处理（threshold, connection, select_shape）
* 模板匹配（create_shape_model, find_shape_model）
* 测量（measure_pos, measure_pairs）
    • 掌握Halcon的​​通用流程​​：图像采集 -> 图像预处理 -> 区域/特征提取 -> 结果判断与输出。
      用Halcon实现经典算法：
Canny边缘检测（edges_image）
形态学开闭运算（opening_circle, closing_rectangle1）
仿射变换（hom_mat2d_rotate, affine_trans_image）
    • 理解Halcon特有的​​数据类型​​：HImage（图像），HRegion（区域），HXLD（轮廓）等，以及它们之间的转换。学

  2. ​​图像处理与分析：​

    • ​​图像预处理​​：学习各种滤波（均值、中值、高斯）、图像增强等，为后续分析准备高质量的图像。
    • ​​Blob分析（区域分析）​​：这是最核心的技术之一。
      * 频域分析（fft_image+滤波）
* Blob分析（select_shape筛选缺陷区域）
* 分类器（MLP或SVM区分真假缺陷）
关键技巧：使用gen_contour_region_xld提取亚像素轮廓提升精度
      • ​​流程​​：图像分割（阈值分割、动态阈值等） -> 区域处理（形态学、连接、选择） -> 特征提取（面积、中心、圆度等） -> 特征选择。
      • 熟练使用 ​​灰度直方图工具​​ 和 ​​特征直方图工具​​ 来辅助分析和选择区域。

  3. ​​几何定位（Pattern Matching）：​​

    • 学习使用 ​​匹配助手（Matching Assistant）​​。这是Halcon的王牌功能，用于在图像中精确找到目标物体。
    • 掌握基于形状的匹配（Shape-Based Matching）的原理和参数调节（金字塔级别、角度范围、对比度等）。
    • 通过实例学习如何解决遮挡、脏污、亮度变化等实际问题。

  4. ​​测量与拟合：​​

    • ​​仿射变换​​：理解其原理（平移、旋转、缩放），学会将像素坐标转换到世界坐标（机器人坐标），这是​​九点标定​​的理论基础。
    • ​​测量技术​​：
      • 掌握 ​​卡尺工具（Caliper）​​ 的工作过程，用于边缘精准定位。
      • 学习使用 ​​一维测量助手（1D Measuring Assistant）​​。
      • 实践​​找圆​​和​​找直线​​的工具。

  5. ​​综合案例与识别：​​

    • 将前面所学融会贯通，完成Blob、定位、测量、仿射变换的综合案例。
    • 学习​​一维码​​、​​二维码​​的识别。
    • 了解​​OCR（光学字符识别）​​ 的基本流程。
      3D定位
双目相机标定（calibrate_cameras）
点云处理（xyz_to_object_model_3d）
3D匹配（find_surface_model）

高速OCR
字符分割（partition_dynamic）
深度学习OCR（read_ocr_class_mlp）
实时性（通过ROI减少处理区域）

​​第二阶段：编程语言与联合开发 (路线图中的“C#”和“联合编程”部分)​​

工业应用通常需要强大的上层界面，C#（或C++）是首选。学习内容​​：
3D视觉：点云处理（配准、分割）、3D匹配（基于CAD模型）。
深度学习：目标检测（YOLO集成）、缺陷分类（需准备.hdict数据集）。
脚本编程：Halcon脚本语法、C++/Python API集成。

  1. ​​C# 编程基础：​​

    • 掌握变量、流程控制、数组、字符串、类与对象等核心语法。
    • 重点学习​​窗体（Form）开发​​、常用控件（按钮、图片框、列表框等）、​​定时器​​、​​文件操作​​和​​多线程​​。这些是开发视觉软件界面的基础。

  2. ​​Halcon 与 C# 联合编程：​​

    • ​​环境配置​​：在Visual Studio中配置Halcon的.NET开发环境，添加引用。
    • ​​数据交互​​：学会在C#中调用Halcon算子，并正确处理Halcon的数据类型（如将HImage转换为C#图片控件可显示的格式）。
    • ​​程序导出​​：将HDevelop中调试好的程序​​导出为C#代码（.cs文件）或导出为.NET程序集（.hdpl文件）​​，然后在C#项目中调用。这是提升开发效率的关键！
    • ​​实战演练​​：在C#中实现相机采图（软触发、外触发）、轮廓匹配、测量、参数保存（配置文件读写）等功能。
​​第三阶段：硬件集成与项目实战 (路线图中的“硬件”、“九点标定”、“外触发”)​​

这是从“会编程”到“能做项目”的关键飞跃。

  1. ​​视觉硬件选型与打光：​​

    • 了解相机（面阵、线阵）、镜头（焦距、景深）、光源（环形光、条形光、背光、同轴光）的选型原则。
    • ​​“打光实践”至关重要​​！好的打光能让算法事半功倍。多动手，尝试不同的打光方式来解决实际问题。

  2. ​​九点标定（手眼标定）：​​

    • 这是机器人视觉引导的核心技术。
    • 理解标定原理：建立​​图像像素坐标系​​与​​机器人坐标系​​之间的映射关系。
    • 学习通过​​串口​​或​​网口​​与机械手通信，完成九点标定的完整流程。

  3. ​​外触发与方案设计：​​

    • 学习​​外触发​​技术，使相机拍照与生产线运动同步，确保图像采集的准确性。
    • ​​方案设计​​：学习如何分析客户需求，将需求拆解为技术指标（精度、节拍），并据此选择相机、镜头、光源、算法流程，最终形成可行的技术方案。
第四阶段：工业强化

  1. 硬件集成

    • 学习与PLC通信（如通过TCP/IP发送检测结果）

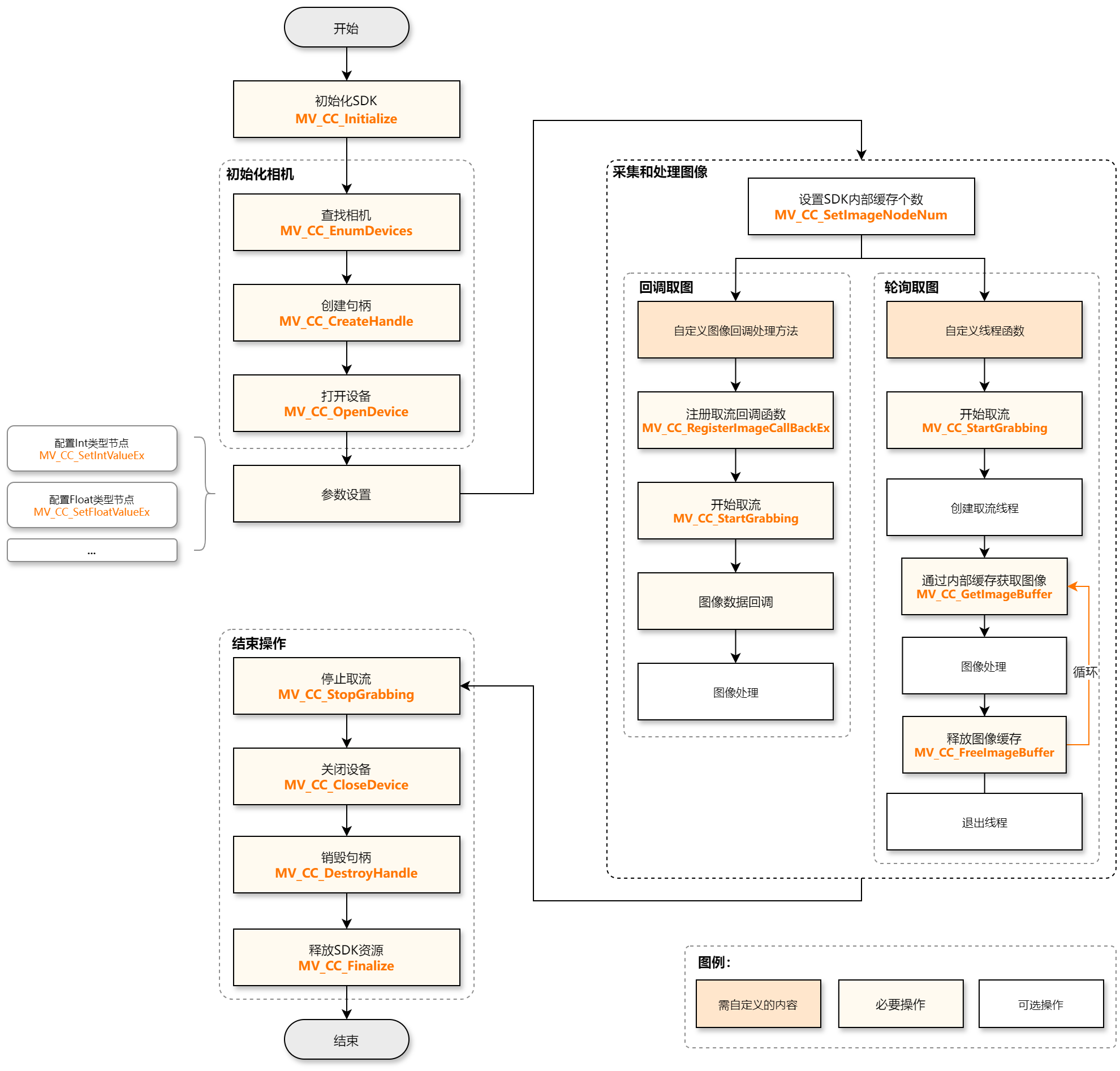

    • 相机SDK二次开发（如Basler的Pylon API）

  2. 性能优化

    • Halcon算子级优化：
      • 使用tuple替代循环
      • 预编译模型（write_shape_model加速加载）
    • 多线程处理（par_start并行化）

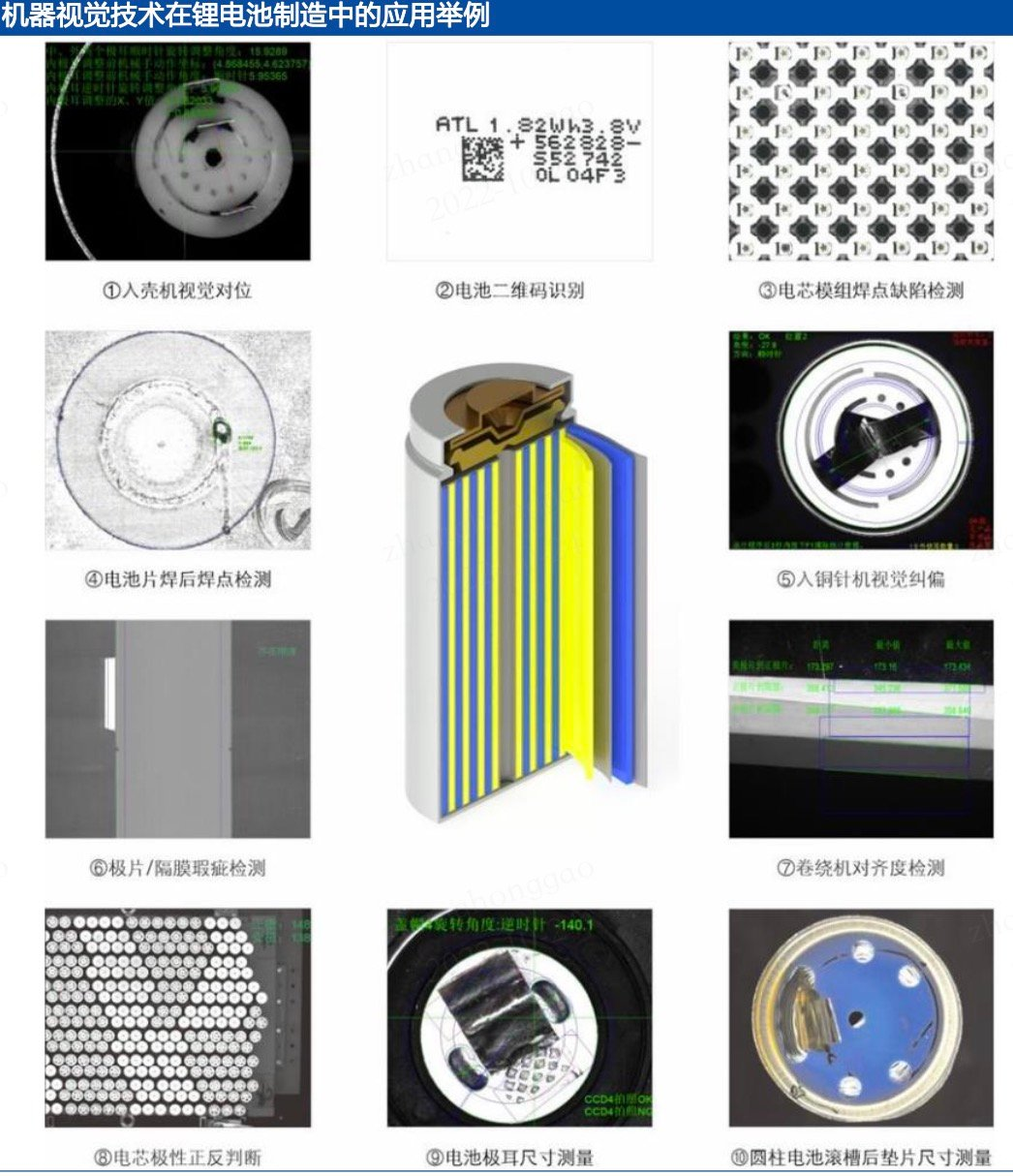

  3. 行业专项突破

    • 半导体：晶圆缺陷检测（暗场照明+高分辨率相机）
    • 汽车：零件尺寸测量（微米级精度要求）
    • 食品：包装完整性检测（多光谱成像）

💡 二、学习建议与资源

  1. ​​学习顺序​​：严格按照路线图的顺序进行，​​不要跳级​​。先精通Halcon本身，再学C#，最后搞联合编程和硬件。地基不牢，地动山摇。
  2. ​​核心方法​​：​​多动手！多动手！多动手！​​ 光看文档和视频是学不会的。对于每个知识点，都要在HDevelop里亲自写代码、调参数、看效果。
  3. ​​最佳资料​​：

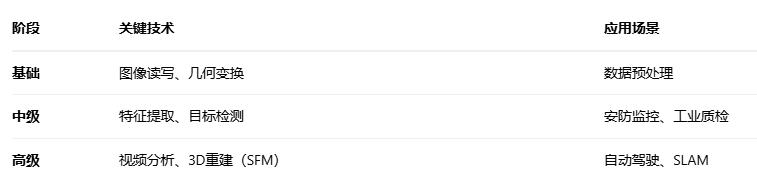

2.OpenCV学习路线

​​
​​第1周：计算机视觉与OpenCV基础​​

1.1 计算机视觉是OpenCV的核心应用领域，计算机视觉应用场景概述（工业检测、自动驾驶、医疗成像等），因此需要一定的计算机视觉基础。以下几门课程是必不可少的：

图像处理：了解图像的基本操作，如裁剪、旋转、缩放等。

特征提取：学习如何从图像中提取有用的特征，如边缘检测、角点检测等。

深度学习基础：了解神经网络的基本概念，特别是卷积神经网络（CNN）。

1.2  OpenCV 发展历程、跨平台特性（Windows/Linux/macOS）
安装配置：Python 版 pip install opencv-python / C++ 环境配置
核心数据结构：cv::Mat 矩阵操作、图像内存管理

1.3 安装OpenCV：根据自己的操作系统，选择合适的安装方法。可以使用pip安装：

pip install opencv-python

// 测试安装：运行以下代码，确保OpenCV安装成功：
import cv2
print(cv2.__version__)

参考：OpenCV: OpenCV-Python Tutorials


​​第2周：OpenCV 图像操作(参考：OpenCV学习路线：从入门到精通-CSDN博客)

2.1 图像读取与显示

  • 读取图像：使用cv2.imread()读取图像。

  • 显示图像：使用cv2.imshow()显示图像。

  • 保存图像：使用cv2.imwrite()保存图像。

    import cv2

# 读取图像
image = cv2.imread('example.jpg')

# 显示图像
cv2.imshow('Image', image)
cv2.waitKey(0)
cv2.destroyAllWindows()

# 保存图像
cv2.imwrite('output.jpg', image)
    2.2 视频处理

  • 读取视频：使用cv2.VideoCapture()读取视频。

  • 显示视频：使用cv2.imshow()显示视频帧。

  • 保存视频：使用cv2.VideoWriter()保存视频。

import cv2

# 读取视频
cap = cv2.VideoCapture('example.mp4')

# 保存视频
fourcc = cv2.VideoWriter_fourcc(*'XVID')
out = cv2.VideoWriter('output.avi', fourcc, 20.0, (640, 480))

while cap.isOpened():
    ret, frame = cap.read()
    if not ret:
        break

    # 显示视频帧
    cv2.imshow('Frame', frame)

    # 保存视频帧
    out.write(frame)

    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

cap.release()
out.release()
cv2.destroyAllWindows()
2.3 图像基本操作 几何变换：缩放(resize)、旋转(warpAffine)、仿射变换(getAffineTransform)

  • 裁剪图像：使用数组切片操作。

  • 旋转图像：使用cv2.getRotationMatrix2D()和cv2.warpAffine()。

  • 缩放图像：使用cv2.resize()。

  •
import cv2

# 读取图像
image = cv2.imread('example.jpg')

# 裁剪图像
cropped_image = image[100:300, 200:400]

# 旋转图像
center = (image.shape[1] // 2, image.shape[0] // 2)
angle = 45
scale = 1.0
M = cv2.getRotationMatrix2D(center, angle, scale)
rotated_image = cv2.warpAffine(image, M, (image.shape[1], image.shape[0]))

# 缩放图像
resized_image = cv2.resize(image, (300, 300))

# 显示图像
cv2.imshow('Cropped Image', cropped_image)
cv2.imshow('Rotated Image', rotated_image)
cv2.imshow('Resized Image', resized_image)
cv2.waitKey(0)

    2.4 边缘检测

  • Canny边缘检测：使用cv2.Canny()进行边缘检测。


import cv2

# 读取图像
image = cv2.imread('example.jpg', cv2.IMREAD_GRAYSCALE)

# Canny边缘检测
edges = cv2.Canny(image, 100, 200)

# 显示边缘检测结果
cv2.imshow('Edges', edges)
cv2.waitKey(0)
    2.5 特征提取

  • 角点检测：使用cv2.goodFeaturesToTrack()进行角点检测。

  • SIFT和SURF：使用cv2.SIFT_create()和cv2.xfeatures2d.SURF_create()进行特征提取。

import cv2

# 读取图像
image = cv2.imread('example.jpg', cv2.IMREAD_GRAYSCALE)

# 角点检测
corners = cv2.goodFeaturesToTrack(image, 25, 0.01, 10)
corners = np.int0(corners)

for i in corners:
    x, y = i.ravel()
    cv2.circle(image, (x, y), 3, 255, -1)

# 显示角点检测结果
cv2.imshow('Corners', image)
cv2.waitKey(0)
cv2.destroyAllWindows()

# SIFT特征提取
sift = cv2.SIFT_create()
keypoints, descriptors = sift.detectAndCompute(image, None)

# 显示SIFT特征提取结果
image_with_keypoints = cv2.drawKeypoints(image, keypoints, None)
cv2.imshow('SIFT Keypoints', image_with_keypoints)
cv2.waitKey(0)
cv2.destroyAllWindows()

像素级操作：BGR/RGB 色彩空间转换、ROI 区域截取


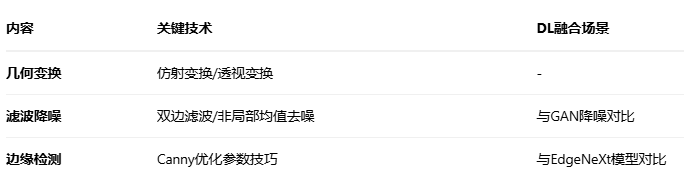

​​第3周：图像处理技术​​


阈值分割：二值化(threshold)、自适应阈值(adaptiveThreshold)
滤波降噪：均值模糊(blur)、高斯模糊(GaussianBlur)、中值滤波(medianBlur)
边缘检测：Sobel算子、Laplacian算子
形态学操作：腐蚀(erode)、膨胀(dilate)、开闭运算


​​第4周：特征检测与描述​​



角点检测：Harris角点、Shi-Tomasi角点(goodFeaturesToTrack)
边缘提取：Canny算法（重点掌握参数调节）
特征描述子：SIFT/SURF（专利算法）、ORB（实时替代方案）


​​第5周：图像分割与目标识别​​


轮廓分析：findContours 轮廓检测、层次结构解析
目标检测：Haar级联分类器（人脸检测）、HOG + SVM（行人检测）
实战项目：简单物体分类（如数字识别）

5.1 Haar特征级联分类器

  • 人脸检测：使用预训练的Haar特征级联分类器进行人脸检测。


import cv2

# 加载预训练的Haar特征级联分类器
face_cascade = cv2.CascadeClassifier(cv2.data.haarcascades + 'haarcascade_frontalface_default.xml')

# 读取图像
image = cv2.imread('example.jpg')
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 检测人脸
faces = face_cascade.detectMultiScale(gray, scaleFactor=1.1, minNeighbors=5, minSize=(30, 30))

# 绘制检测到的人脸
for (x, y, w, h) in faces:
    cv2.rectangle(image, (x, y), (x+w, y+h), (255, 0, 0), 2)

# 显示检测结果
cv2.imshow('Faces', image)
cv2.waitKey(0)
cv2.destroyAllWindows()
5.2 HOG + SVM

  • 行人检测：使用HOG特征和SVM分类器进行行人检测。


import cv2
import numpy as np

# 加载预训练的HOG描述符
hog = cv2.HOGDescriptor()
hog.setSVMDetector(cv2.HOGDescriptor_getDefaultPeopleDetector())

# 读取图像
image = cv2.imread('example.jpg')

# 检测行人
regions, _ = hog.detectMultiScale(image, winStride=(4, 4), padding=(4, 4), scale=1.05)

# 绘制检测到的行人
for (x, y, w, h) in regions:
    cv2.rectangle(image, (x, y), (x+w, y+h), (0, 255, 0), 2)

# 显示检测结果
cv2.imshow('Pedest')

​​第6周：视频分析与动态处理​​



视频流处理：VideoCapture 读写视频帧
运动检测：帧差法、背景减除(createBackgroundSubtractorMOG2)
光流法：稀疏光流(calcOpticalFlowPyrLK)、稠密光流(DualTVL1OpticalFlow)


​​扩展学习建议​​


1.工具链整合​​


GitCode​​：获取开源项目代码（如车道线检测、AR应用）
​InsCodeAI​​：使用AI辅助生成OpenCV代码片段


2.​​实战资源推荐​​
书籍​​：
《OpenCV轻松入门：基于Python》- 李立宗著
《计算机视觉40例：从入门到深度学习》（含配套代码）
免费教程​​：OpenCV官方文档（opencv.org）


3.​​进阶方向​​


相机模型与标定：cv.calibrateCamera() 实现畸变校正
深度学习集成：YOLO、SSD与OpenCV的dnn模块结合
GUI开发：Qt/PyQt 开发交互式视觉应用

3.VisionPro（美国Cognex）​​

​​定位​​：高精度工业级解决方案，强于机器人引导和实时检测。

​​

阶段1：图形化基础（1周）​​

​​学习内容​​：QuickBuild环境搭建、相机标定、工具链拖拽（PatMax定位、Caliper测量）。
​​

阶段2：工具链精通（2-3周）​​

​​学习内容​​：复杂参数调优（如旋转容忍度）、结果调试（CogToolResult）、ViDi深度学习模块（额外授权）。

​​阶段3：API开发（4-6周）​​

​​学习内容​​：
C#/VB.NET编程：动态加载VPP文件、HMI界面开发（WinForms/WPF）。
系统集成：与PLC通信（EtherNet/IP）、机械臂手眼标定。
​​

阶段4：工业部署​​

​​案例​​：汽车零件全检（±0.02mm精度）、高速生产线实时处理（多线程优化）。
​​

4. VisionMaster（中国海康）​​

​​定位​​：国产化快速开发平台，适合中小型项目快速落地。

​​

阶段1：零代码入门（3-5天）​​

​​学习内容​​：流程图式编程、预置算法（定位/测量/OCR）、GUI参数配置。
​​

阶段2：模块化应用（1-2周）​​

​​学习内容​​：汉字OCR（>99.9%准确率）、条码识别、基础点云处理（限简单场景）。
​​

阶段3：脚本扩展（选学）​​

​​学习内容​​：Python脚本调用OpenCV、EtherCAT机器人通信。
​​实战场景​​：物流分拣、包装日期识别（1小时内部署）。

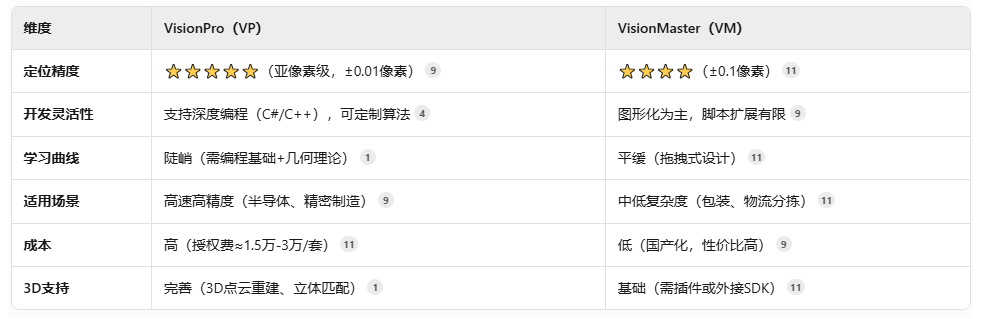

⚖️ 二、核心维度对比


​​
