1.按键模块

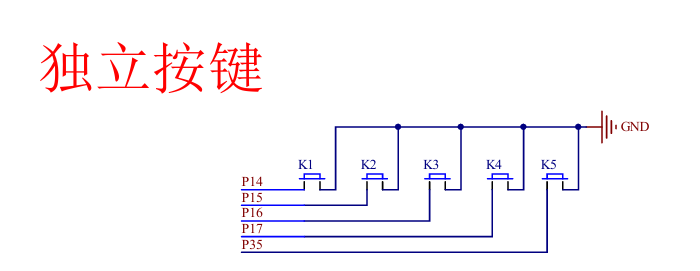

以按键k1为例：两个引脚被接到GND和P1_4引脚，当K1按键被按下时，P1_4引脚会和GND短路到一起，P1_4引脚会呈现低电平。
按键初始化：
//按键初始化
void Key_Init(void)
{
P1 |= (0x0f << 4);
P3 |= (1 << 5);
}检测那个按键按下：
int Key_Press(void)
{
int ret = 0;
if((P1 & (1 << 4)) == 0)
{
ret = 1;
}
else if ((P1 & (1 << 5)) == 0)
{
ret = 2;
}
else if ((P1 & (1 << 6)) == 0)
{
ret = 3;
}
else if ((P1 & (1 << 7)) == 0)
{
ret = 4;
}
else if ((P3 & (1 << 5)) == 0)
{
ret = 5;
}
}我们可以以此写一个函数：那个按键亮起就让数码管显示那个数字，如k1亮起数码管显示1，如果没有按钮按下则显示0（Diditer_Show函数在上一篇文章有展示）
#include <reg51.h>
#include <key.h>
#include <digiter.h>
#include <delay.h>
int main(void)
{
int ret = 0;
Key_Init();
while(1)
{
ret = Key_Press();
Digiter_Show(ret);
P0 = 0;
}
return 0;
}2.中断
中断概念：CPU在执行一个任务时，被外界更为紧急的事件打断，转而去执行更为紧急的任务，执行完后再回到刚才的地方继续向下执行，这一过程叫做中断。
中断源：打断CPU执行当前任务的事件/源头叫做中断源。
中断源分类：外部中断0、外部中断1、定时器0、定时器1、串口。
中断优先级：CPU再去处理中断任务时候，会去比较多个中断的优先级，优先去处理优先级高的中断

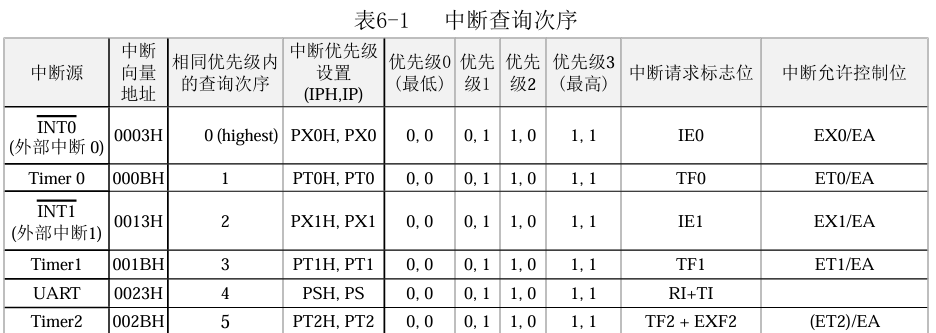

默认优先级：
中断嵌套：处理一个中断时，再嵌套另外的中断；51单片机只允许嵌套2层。
中断处理流程：
（1）中断源发出中断请求
（2）检查CPU是否响应中断及该中断源是否被屏蔽
（3）比较中断优先级
（4）保护现场
（5）执行中断服务函数（回调函数）
（6）恢复现场
2.1外部中断
单片机上的引脚电平变化所引发的中断（INT0（P3-2）、INT1(P3-3)）
寄存器相关配置：

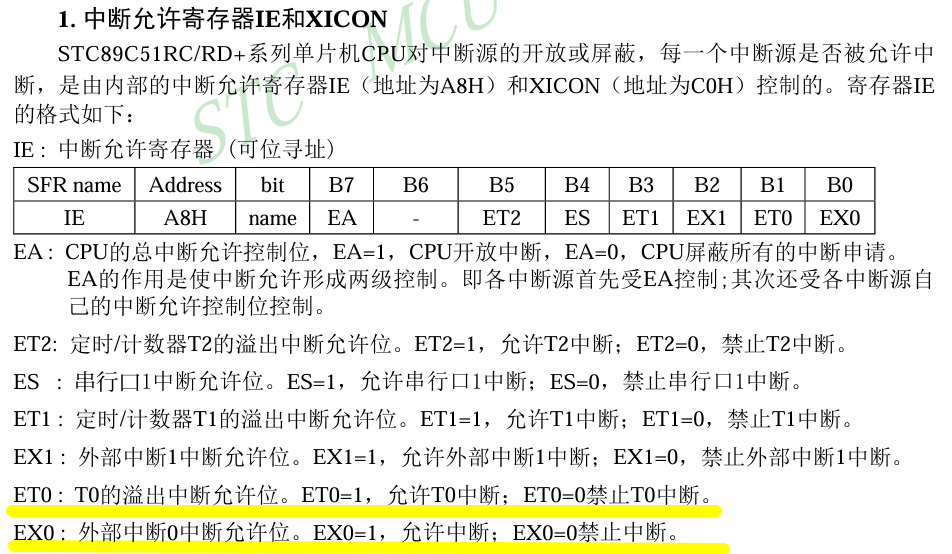

1. IE寄存器（中断允许寄存器）
（1）将IE寄存器中的bit7，EA置1，代表CPU能够响应所有中断
（2）将IE寄存器中的bit0，EX0置1，代表允许外部中断0产生中断

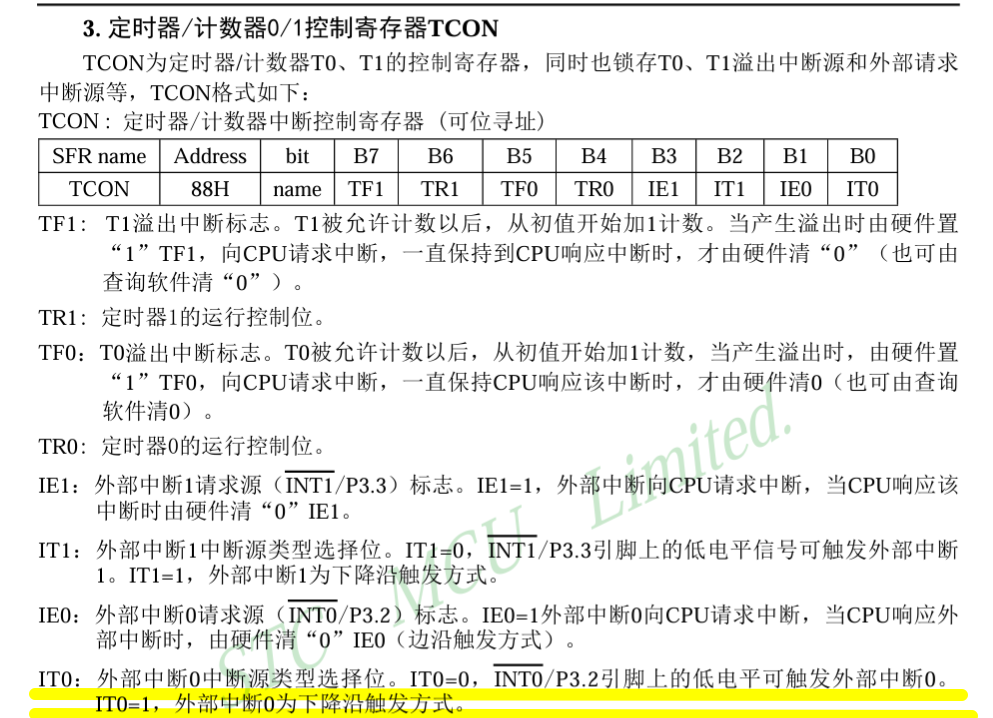

2. TCON寄存器(定时器寄存器)
（1）将TCON寄存器的bit1，IE0置1，代表向CPU发起中断请求，CPU响应完中断请求后，硬件清“0”
（2）将TCON寄存器的bit0，IT0置1，代表外部中断0下降沿触发中断
知道相关寄存器内容后，我们来对外部中断0进行配置：
//中断配置
void int0_init(void)
{
P3 |= (1 << 2);//将外部中断0对应的引脚置1
IE |= (1 << 7);//CPU能够响应所有中断 总开关
IE |= (1 << 0);//外部中断0能够发起中断 子开关
TCON |= (1 << 0);//外部中断0：P3_2引脚中断触发方式->下降沿触发
}再编写中断处理函数，即发生中断后所执行的函数内容：
//外部中断0的处理函数，每次发生中断g_i++，无需声明
unsigned int g_i = 0;
void Int0_Handler(void) interrupt 0
{
g_i++;
}每发生一次中断，g_i都会进行自加，我们将g_i传参进Digiter_Show函数中，使得中断次数在数码管上显示：
#include <reg51.h>
#include <key.h>
#include <digiter.h>
#include <delay.h>
int main(void)
{
int ret = 0;
Key_Init();
int0_init();
while(1)
{
Digiter_Show(g_i);
}
return 0;
}用杜邦线短接P3.2和GND，每次短接，都会产生下降沿触发外部中断0，数码管也会显示中断次数。
2.2定时器中断
定时器：能够产生一个精准的定时，不同外设对时序的要求高（高电平和低电平时间是精准的）
51单片机内部有两个定时器，分别为timer0、timer1，所使用自增型定时器（计数器 16位），因此其自增范围为0~2^16=65535。
晶振，晶体振荡器（12MHZ / 11.0592MHZ）
由于51单片机达不到12MHZ，将12MHZ进行12分频，12MHZ/12 = 1MHZ
51单片机完成一条指令运算：1/1MHZ = 1us。
因此我们要想定时1ms，需要51单片机完成1000次计时，由于其为自增型，因此我们需要将初始值设为65535-1000=64535。在执行1000次运算后定时器溢出，也就是1ms后中断。
定时器相关寄存器配置：
TCON寄存器：
（1）bit4置1，TMOD寄存器中的Gate位清0, 代表允许定时器开始计数，

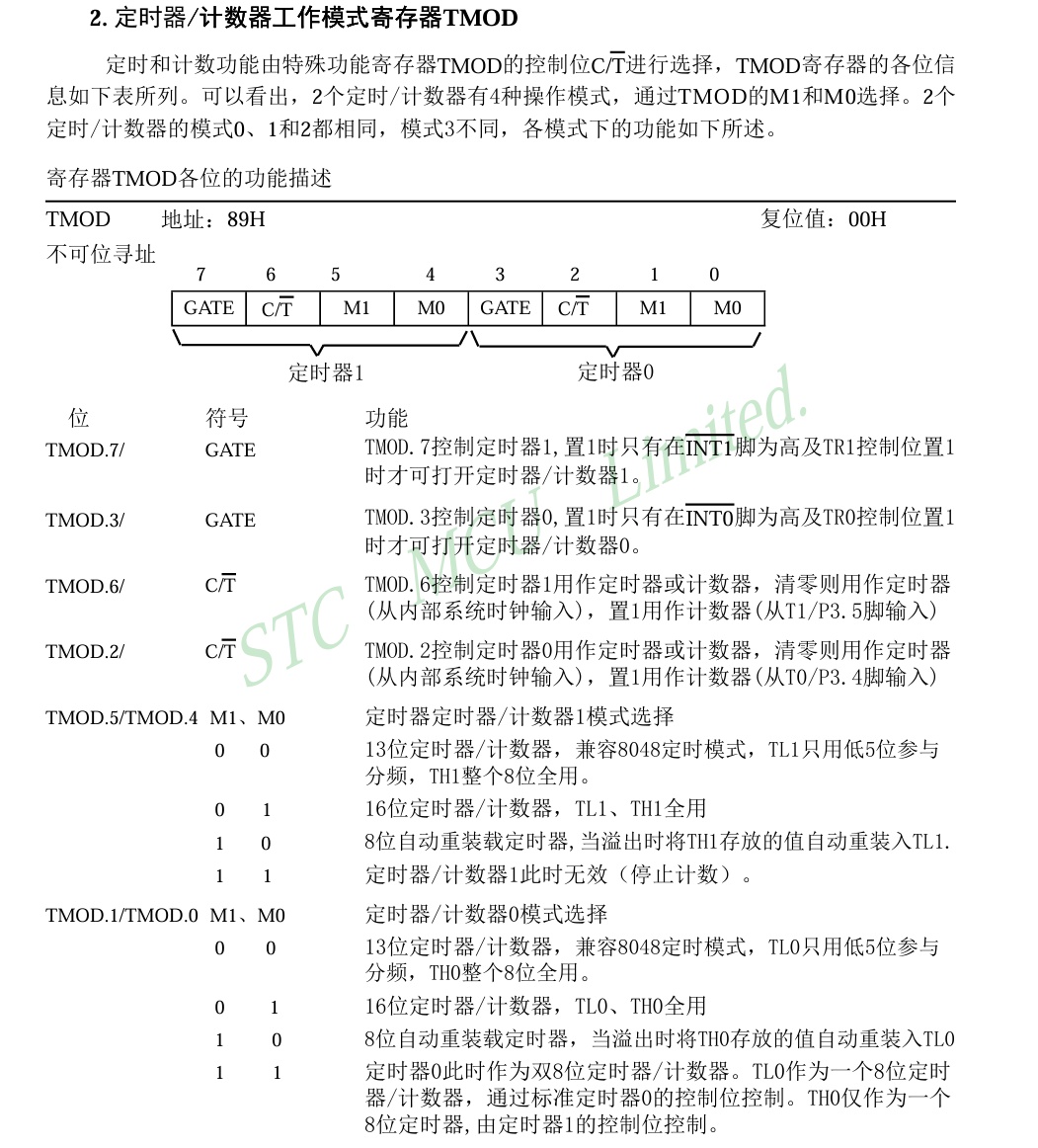

TMOD寄存器：
（1）定时器0->低四位清0
（2）将TMOD寄存器中的M0，bit0置1，代表定时器0工作在16位定时器/计数器模式

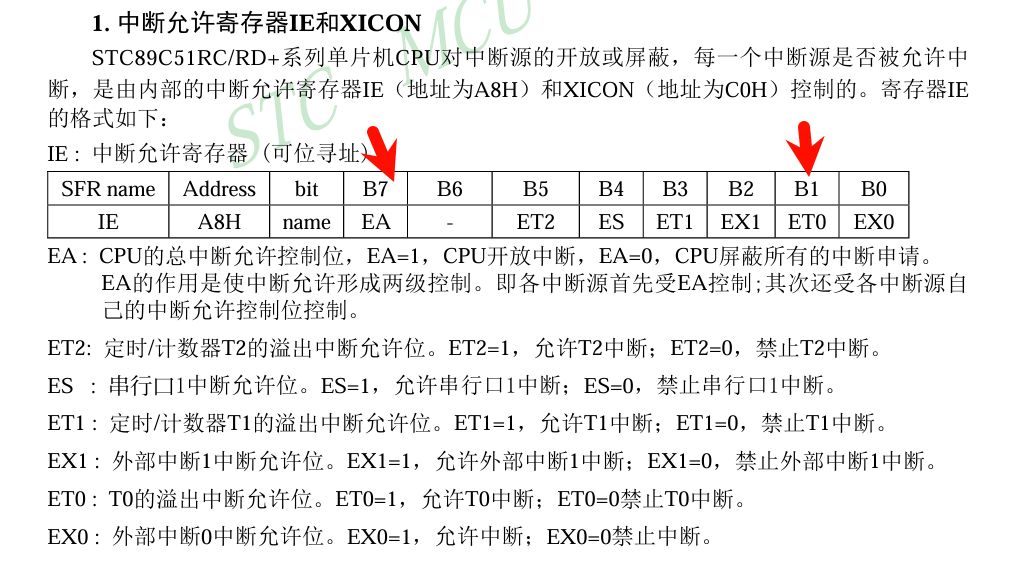

IE寄存器：
（1）将IE寄存器中的bit7置1，代表CPU能够响应所有中断
（2）将IE寄存器中的bit1置1，代表允许定时器0产生中断
配置流程：
1. 先配置TMOD模式选择寄存器，将低四位清0，再将bit0置1代表工作在16位定时器
2. 向TH0和TL0中装入定时器的初值(1ms -> 64535)
3. 将TCON寄存器中的bit6置1，代表允许定时器开始计数
4. 将IE寄存器中的bit7和bit1置1，开启中断总开关和定时器0的子开关
5. 编写定时器0的中断服务函数
我们对定时器进行配置：
// 定时器0初始化函数
void Timer0_Init(void)
{
TMOD &= ~(0x0F << 0); // TMOD寄存器低四位清0
TMOD |= (1 << 0); // 定时器工作在16位定时器模式
TH0 = 64535 >> 8;
TL0 = 64535;
TCON |= (1 << 4); // 允许定时器0开始计数
IE |= (1 << 7) | (1 << 1); // 允许CPU响应中断及定时器0产生中断
}中断服务函数：每过1s对所有LED灯进行一次反转。
void Timer0_handler(void) interrupt 1
{
TH0 = 64535 >> 8;
TL0 = 64535;
g_i++;
if (g_i >= 1000)
{
LED_Nor();
g_i = 0;
}
}写入主函数：
#include <reg51.h>
#include "timer.h"
#include "led.h"
int main(void)
{
Timer0_Init();
while (1)
{
}
return 0;
}3.蜂鸣器模块

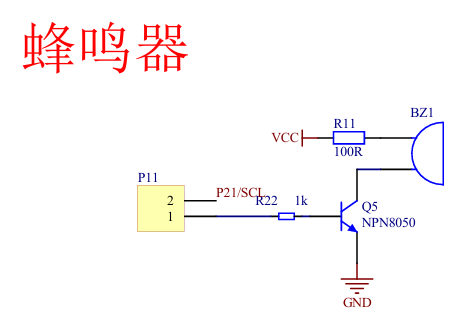

蜂鸣器：
震荡源 -> 声音（波）-> 音调不同 -> 波的频率发生变化 -> 高音 高频 低音 低频 音量不同 -> 波的振幅 -> 能量
有源蜂鸣器：存在震荡源，通电后蜂鸣器会发出持续频率的声音。
无源蜂鸣器：不存在震荡源，通电后蜂鸣器不会发出声音，需要给蜂鸣器一个震荡。
PWM：脉冲宽度调制，能够让引脚产生一个方波，周期性的让引脚的电平发生翻转。
PWM周期：一个方波所经历的周期。（从上升沿到上升沿所经历的时间/从下降沿到下降沿所经历的时间）
PWM占空比：在一个周期内高电平所占的比例。
我们分别调制200，400，600，800，1000hz的蜂鸣器发声频率
以200为例：
PWM蜂鸣器按照频率200HZ,占空比50%工作
频率:200HZ
时间:17公0==0.005s
定时:0.005s/2-0.0025s
定时器初值:
品振:12MHZ*10^6=12,000,000HZ分频:12,000,000HZ/12=1000000HZ
时间:1/1000000HZ=0.000001s
定时器初值:
0.0025/0.000001=2500
65535-2500=63035
TH0=63035 >> 8;TL0=63035;
调制好的频率对应的计数器初始值：
#ifndef TIMER_H__
#define TIMER_H__
extern void Timer0_Init(void);
extern unsigned short g_i1;
#define HZ200 63035
#define HZ400 64285
#define HZ600 64703
#define HZ800 64910
#define HZ1000 65035
#endif定时器初始化以及中断服务：
#include <reg51.h>
#include "led.h"
unsigned short g_i1 = 0;
// 定时器0中断服务函数
void Timer0_handler(void) interrupt 1
{
TH0 = g_i1 >> 8;
TL0 = g_i1;
P2 ^= (1 << 1); //蜂鸣器反转信号
}
// 定时器0初始化函数
void Timer0_Init(void)
{
TMOD &= ~(0x0F << 0); // TMOD寄存器低四位清0
TMOD |= (1 << 0); // 定时器工作在16位定时器模式
TH0 = g_i1 >> 8;
TL0 = g_i1;
TCON |= (1 << 4); // 允许定时器0开始计数
IE |= (1 << 7) | (1 << 1); // 允许CPU响应中断及定时器0产生中断
}主函数调用：当按键按下后蜂鸣器会发出对应声音：
#include <reg51.h>
#include "timer.h"
#include "led.h"
#include "key.h"
int main(void)
{
int set = 0;
Key_Init();
Timer0_Init();
while (1)
{
set = Key_Press();
if (set ==0)
{
TCON = 0;
}
else if(set == 1)
{
TCON |= (1 << 4);
g_i1 = HZ200;
}
else if(set == 2)
{
TCON |= (1 << 4);
g_i1 = HZ400;
}
else if(set == 3)
{
TCON |= (1 << 4);
g_i1 = HZ600;
}
else if(set == 4)
{
TCON |= (1 << 4);
g_i1 = HZ800;
}
else if(set == 5)
{
TCON |= (1 << 4);
g_i1 = HZ1000;
}
}
return 0;
}
