一：网络是什么？

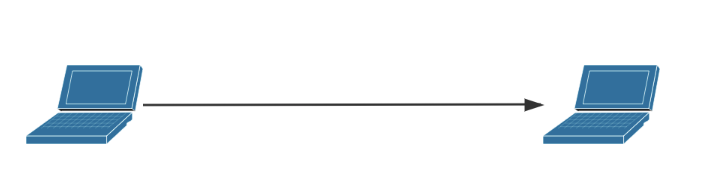

两台设备要能够通信，本质是通过一些媒介传输数据。比如用网线直连两台设备，或者路由器开启wifi，通过无线进行通信。打个比方，用网线或者光纤，把两台设备连接起来，就能上网（中间需要软件和协议等）。

但是如果是多台电脑，需要互相通信，如何上网？

这样的话，N台设备都要和N-1台设备连接，需要N！-1的线，这样的布线是一个灾难。
所以需要更好的办法。

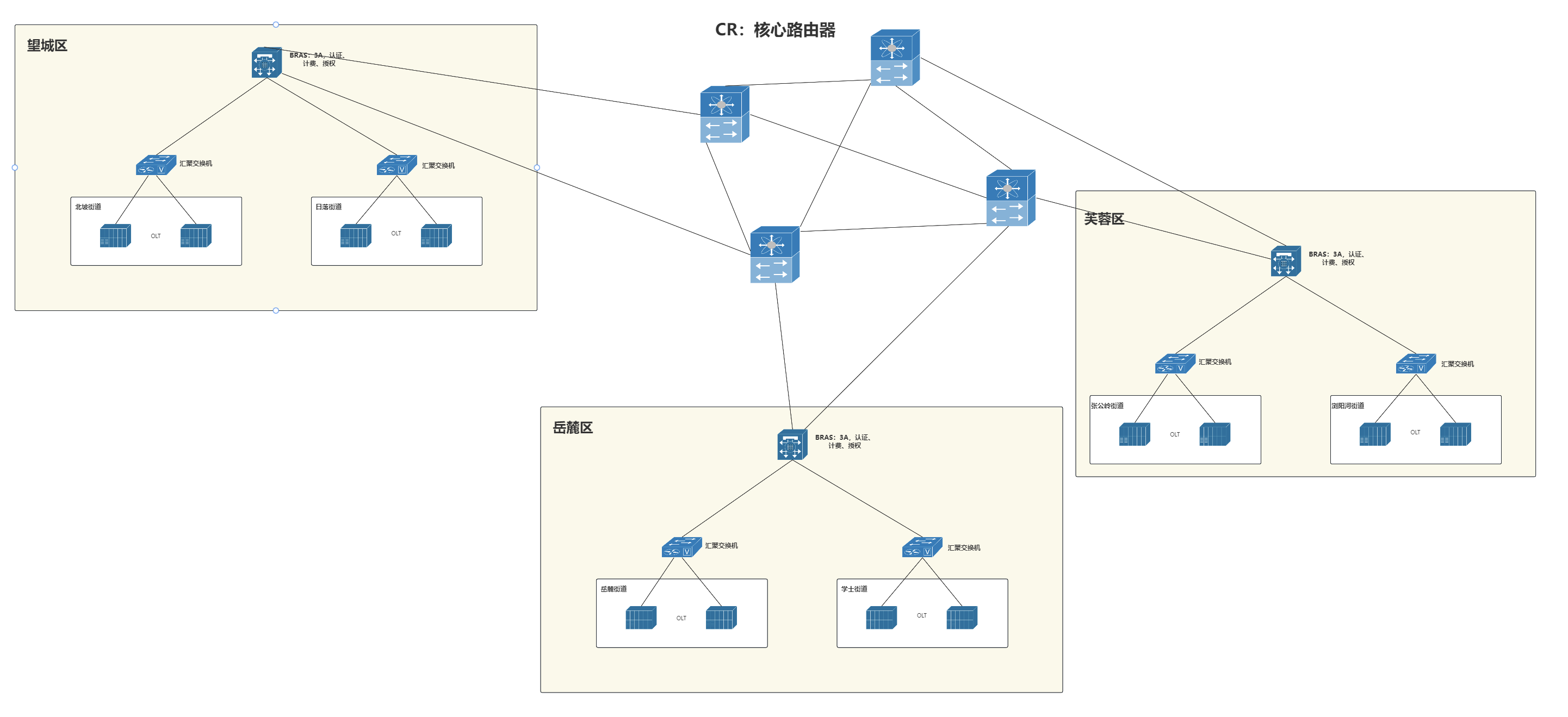

这样连接起来，N台设备就只需要N跟网线，复杂度就会很小。因此需要交换机和路由器。

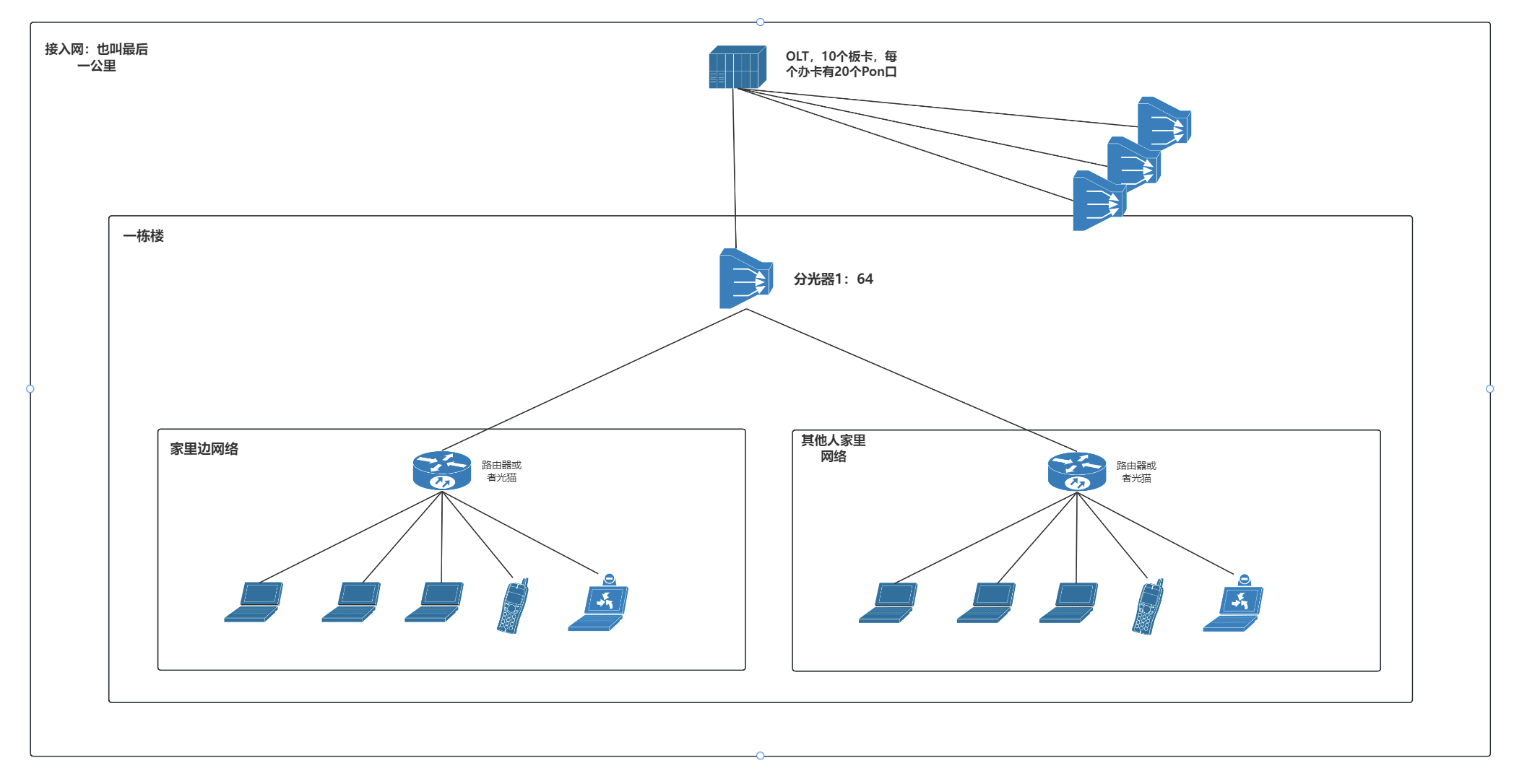

二：家里的宽带是如何上网的？

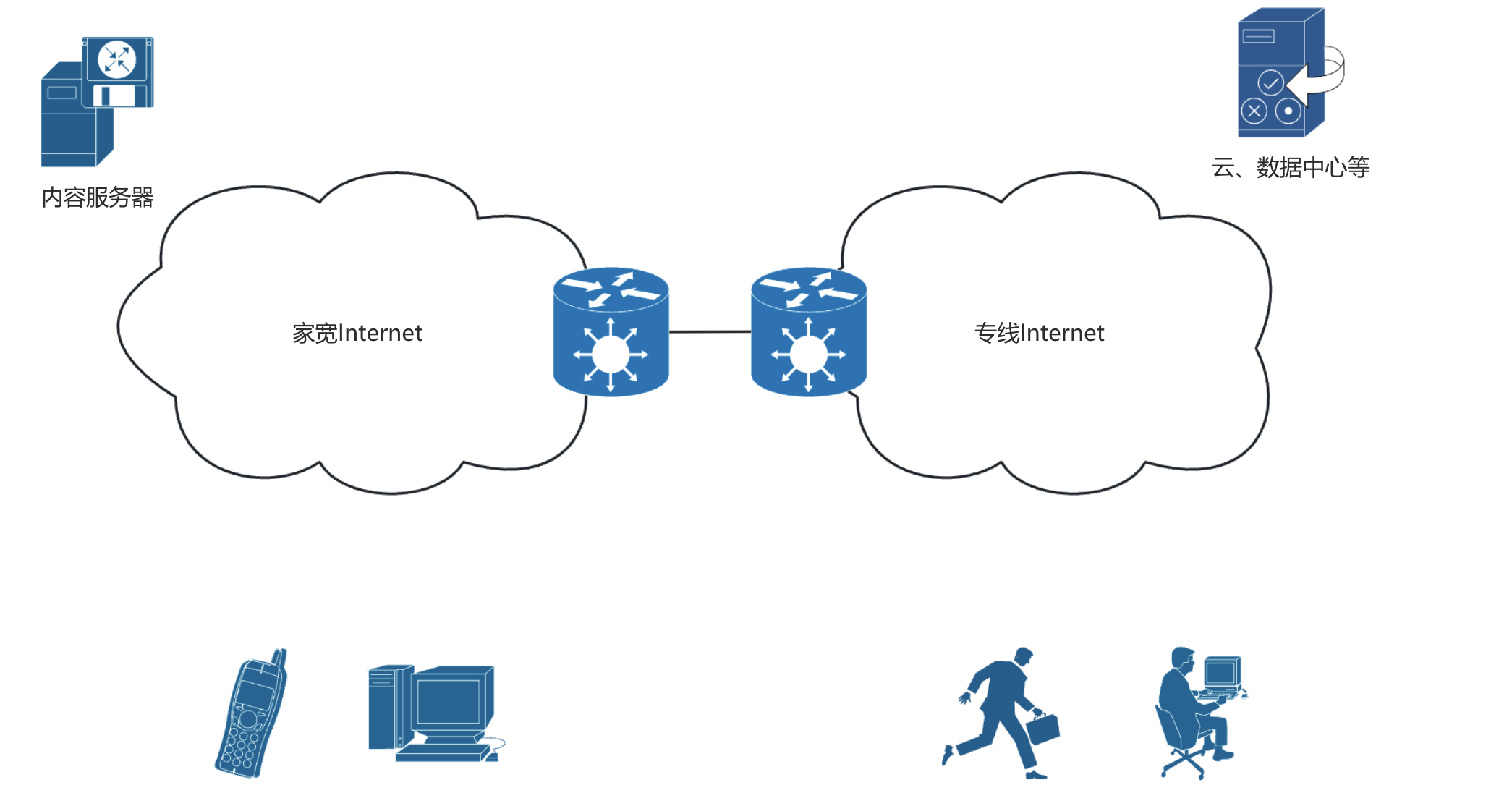

三：为什么需要专线？

家里的宽带，一般200M以上，但是真的有200M吗？打个比方，你们楼有一个分光器，假设带宽为1000M，有20户开通了，每个人只有50M的带宽，如果在半夜用，用的人少，能达到200M，但是晚上9点用，每户都在上网，那么顶多带宽为50M。
对于家庭来说，网速慢点、拥挤点无所谓，但是企业呢？如果网速突然卡了，一些金融结构、银行的数据都会存在风险，所以需要为这类客户开一种专门的线路，叫做专线。上面的服务质量运营商有一个专有名词，叫做SLA（服务保障），比普通宽带高，比如 99.9% 年可用率。

四：专线有哪些？

根据联网可以分为互联网专线和组网专线，两者的区别如下：
好的，我来帮你详细解释一下 互联网专线 和 组网专线 的区别，这两个名词在企业网络建设中经常出现，但用途和技术特性有明显差异。

五：组网专线

5.1 组网专线的基本定义

组网专线（Private Network Leased Line）是运营商根据企业需求，通过物理或逻辑隔离的专用链路，将企业不同地域的网络节点（总部、分支、IDC 等）互相连接，形成一个统一的企业专用网络，不经过公网传输，安全性高、延迟低。

常见应用：

• 总部与分支互联
• 异地灾备数据同步
• 跨区域办公、ERP/CRM 系统访问
• 视频会议、VoIP 电话

5.2 组网方式

5.3 常见技术和名词：

1 SDH（时分复用）

SDH 把时间轴分成等长的帧周期（125μs），每帧可分时承载多路业务。
早年运营商大量用 SDH 专线，为企业提供点对点连接（例如 2M E1 专线），现在已经OUT了，但是还有部分遗存）

2 MSTP（多业务传输协议）

，它是在 SDH基础上升级演进的一种传输技术
目标是：在原本只能传 TDM（电话、E1 等）业务的 SDH 网络上，同时承载以太网、ATM、IP 等多种业务
我们所说的时隙环就只能在MSTP承载的专线上使用。

• 组网专线的底层承载技术之一（尤其是在 2000 年代到 2015 年前后占主流）。
• 典型用途：
  1. 政企点对点专线（E-Line）——总部与分支互联。
  2. 视频监控传输——公安、交通摄像。
  3. 电力监控与调度专网。
  4. 银行交易网络——高安全性、低延迟。
• 特点：物理/逻辑隔离，安全性高，传输稳定，适合语音、实时数据。

3 MPLS VPN（多协议标签交换虚拟专网）

理解是IP数据报在达到PE时，PE根据路由信息给报文打上标签，从而加快转发速度。

• 在网络转发中引入标签（Label），代替传统 IP 报文逐跳查表。
• 通过标签快速转发，提高效率，并支持基于标签的流量管理（QoS）。
• MPLS VPN 就是在同一条高速上划出专用车道，给每个客户独享，所有车（数据包）都贴上“专属标签”，不同客户的车即使走同样的线路，也不会串道。

4 IPRAN（基于 IP 的无线接入网）

是运营商移动通信网络中，用来承载基站到核心网（EPC/5GC）之间回传链路的传输网络架构，其底层也是基于IP/MPLS的技术。

5 OTN（光纤传输）

OTN 就是运营商在光纤里铺的“多车道高速公路”，支持每条车道跑 100G+，而且能跨省跨国跑，还保证超高可靠性。

6 STN（智能传送网络）

它是运营商提出的新一代统一承载网架构，主要目标是融合传送网和IP网，用更智能的方式承载多种业务（移动回传、政企专线、云接入等）。
传统上，运营商有分开的多张网：

• MSTP/SDH：承载语音、低速专线
• PTN/IPRAN：承载移动回传
• OTN/DWDM：承载骨干大带宽
• MPLS VPN骨干：承载政企专线

这样的问题：

• 网络多套，运维复杂
• 容量利用率低
• 开通业务慢，需要人工配置
• 难以快速支撑云计算、5G等新业务的带宽和调度需求

STN 就是要把这些网络“融合+智能化”。

7 运营商传输技术演进时间线📜

📈 演进趋势图

80s    90s      00s         10s             20s
 |------|--------|-----------|---------------|-->
 PDH → SDH → MSTP → PTN / IPRAN → STN / SRv6
                    ↘ OTN (DWDM光传送骨干)

• PDH/SDH：以 TDM 电路业务为核心
• MSTP：过渡到分组化的多业务承载
• PTN/IPRAN：专注于分组业务回传和城域承载
• OTN：光层高速骨干，跨代延续至今
• STN/SRv6：当前面向 5G、云计算、自动化运维的新一代承载

💡 一句话记忆
从 电路承载（PDH/SDH） → 多业务融合（MSTP） → 分组化（PTN/IPRAN） → 光高速公路（OTN） → 智能化统一承载（STN/SRv6）。

5.4 网络设备

• CPE（客户侧设备，如路由器/防火墙）
• PE（运营商边缘路由器）
• CE（客户边缘网关）
• ASBR：连接两个不同自治系统，例如：中国电信 AS4809 ↔ 中国联通 AS4837
• U设备：在运维或施工文档里，“U设备” 一般指 能直接安装在 19 英寸标准机柜上的设备。比如1U 服务器（高度 4.45cm），2U 路由器（高度 8.9cm）。

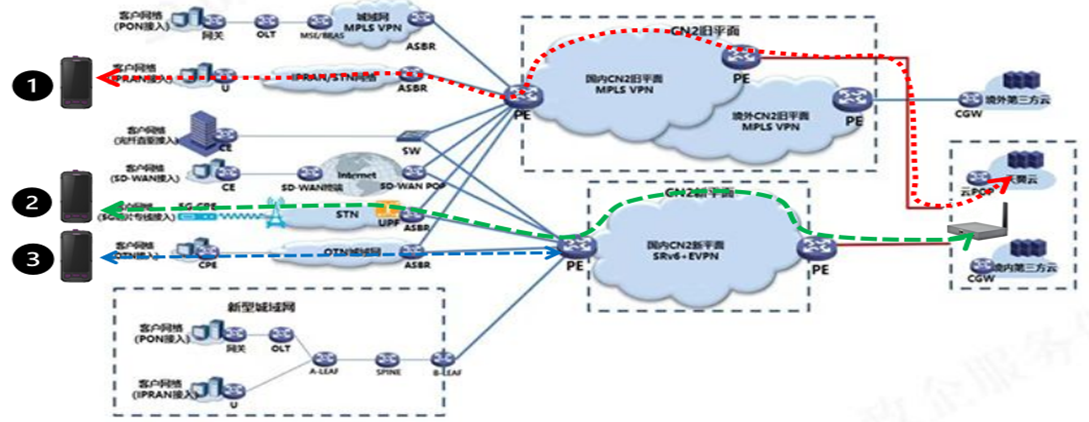

六：真实例子（云专网）

6.1 双端对侧

一个设备放在云，一个设备放在客户公司，进行测速。

6.2 单端流测

对CE连接的PE进行单端流测，无论内部是IPRAN、还是OTN，只要对端的PE是一台具有IP的交换机，就可以进行单端流测，这也是我们常用的方式。

6.3 单端环测

有些专线，从CE-PE之间的传输方式是MSTP的（基于时隙交换），可以在PE进行打环，相当于从CE发到PE的流量，经过时隙环后，会从PE返回CE，从而进行带宽测试。

七：网管是否可以测速？

网管全称网络管理系统，是运营商用来集中监控、配置、运维整个传输网、IP承载网、接入网的后台平台，既可能是某个厂家的系统（如华为 U2000、华三 iMC、烽火 NView），也可能是统一集成的多厂家统一网管（TMN/OSS层）。

7.1 网管能做什么，能否测速 PE–CE

要分情况：

• 可以做端到端的性能监控（时延、丢包、可用带宽）
• 如果设备支持测试协议，网管可远程触发带宽测试
