一、前言
I.MX6UL 使用的是 Cortex-A7 架构，Cortex-A 芯片一上电 SP 指针还没初始化，C 环境还没准备好，所以肯定不能运行 C 代码，必须先用汇编语言设置好 C 环境，比如初始化 DDR、设置 SP指针等等，当汇编把 C 环境设置好了以后才可以运行 C 代码。所以Cortex-A 一开始肯定是汇编代码，其实STM32也一样的，一开始也是汇编，以 STM32F103 为例，启动文件startup_stm32f10x_hd.s 就是汇编文件，只是这个文件ST已经写好了，我们根本不用去修改。
二、硬件原理

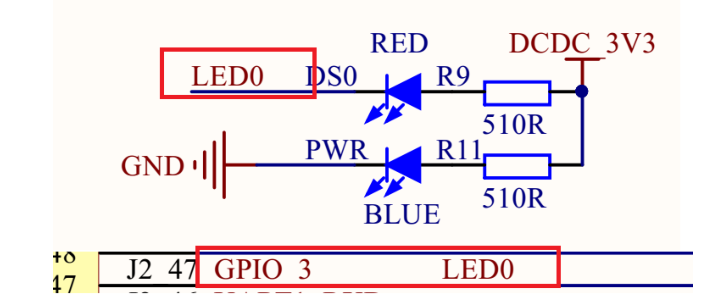

从可以看出，LED0 接到了 GPIO_3 上，GPIO_3 就是 GPIO1_IO03。
三、IMX6U GPIO学习
STM32 IO 初始化流程：
（1）使能GPIO时钟
（2）配置IO复用，将其复用为GPIO
* （3）配置GPIO的电气属性
（4）使能GPIO，输出高低电平
IMX6ULL IO初始化：
（1）使能时钟，CCGR0--CCGR6这7个寄存器控制着IMX6ULL所有外设时钟的使能。为了简单，设置CCGR0--CCGR6这7个寄存器全部为0XFFFFFFFF，相当于使能所有外设时钟。
（2）IO复用，将寄存器IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03的bit3-0设置为0x5，复用GPIO1_IO03为GPIO。
（3）寄存器IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO03是设置GPIO1_IO03的电气属性，包括压摆率、速度、驱动能力、开漏，上下拉等等。
（4）配置GPIO功能，设置输入输出。设置 GPIO1_GDIR 寄存器bit3位为1，也就是设置为输出模式。向 GPIO1_DR 寄存器的 bit3位来控制 GPIO1_IO03 输出高低电平。
3.1 I.MX6UL的外设时钟

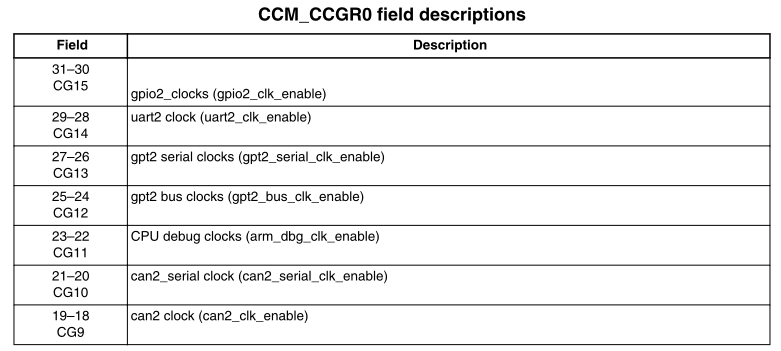

IMX6ULL参考手册699页中（ 手册中有：此字段保留（未用到的意思）），CCGR0-CCGR6这七个寄存器控制着所有外设时钟的使能。
3.2 I.MX6UL的IO复用

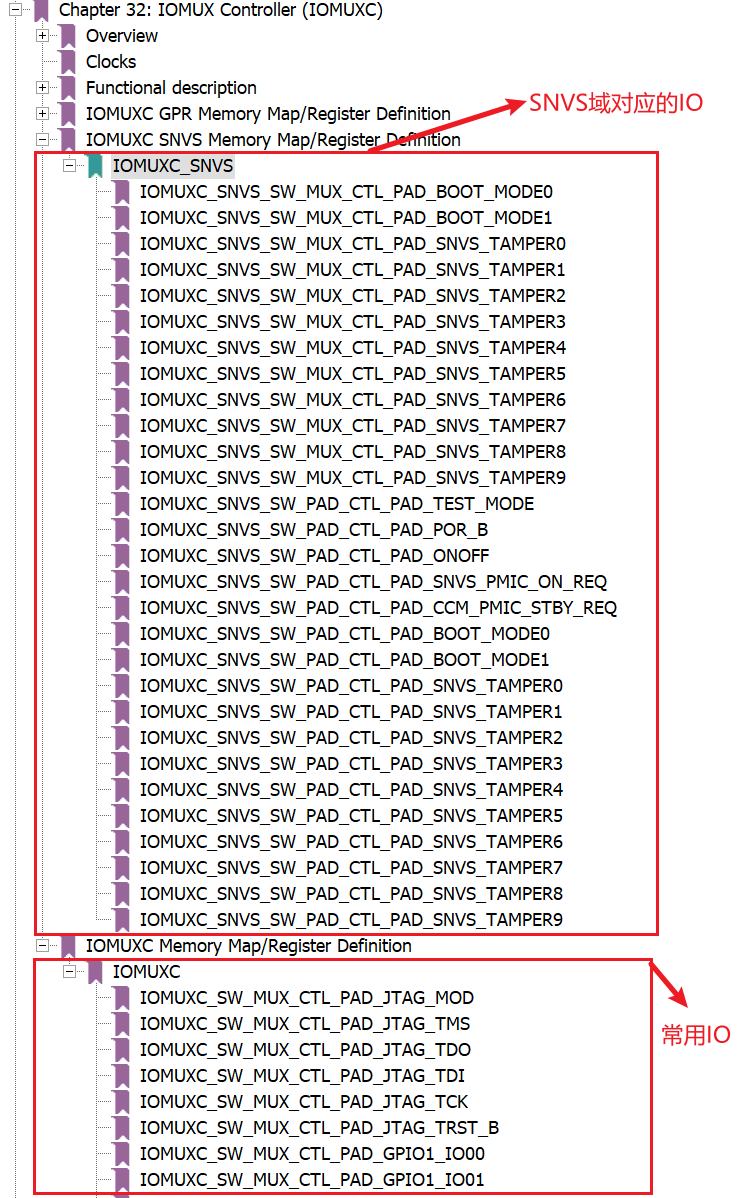

从图可以看出，I.MX6ULL的IO分为两类：SNVS域的和通用的，这两类IO本质上都是一样的。图中的形如“IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO00”的就是GPIO命名，命名形式就是“IOMUXC_SW_MUC_CTL_PAD_XX_XX”，后面的“XX_XX”就是GPIO命名，比如：GPIO1_IO01、UART1_TX_DATA、JTAG_MOD等等。I.MX6ULL的GPIO并不像STM32一样以PA0~15这样命名，他是根据某个IO所拥有的功能来命名的。比如我们一看到GPIO1_IO01就知道这个肯定能做GPIO。
手册中1571页，IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03 的寄存器，这个寄存器是32位的，但是只用到了最低5位，其中bit0~bit3(MUX_MODE)就是设置 GPIO1_IO03 的复用功能的。GPIO1_IO03 一共可以复用为9种功能 IO，分别对应 ALT0~ALT8，其中 ALT5 就是作为 GPIO1_IO03。
3.3 I.MX6UL的IO配置
如图所示，手册中1793页展示了寄存器 IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO03
（1）HYS(bit16)： 用来使能迟滞比较器，当 IO 作为输入功能的时候有效，用于设置输入接收器的施密特触发器是否使能。如果需要对输入波形进行整形的话可以使能此位。此位为 0 的时候禁止迟滞比较器，为 1 的时候使能迟滞比较器。（暂时用不到）

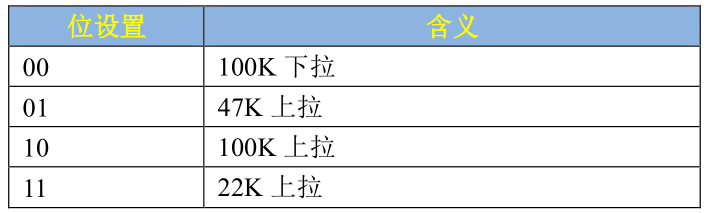

（2）PUS(bit15:14)： 用来设置上下拉电阻的，一共有四种选项可以选择，如图所示。
（3）PUE(bit13)：当 IO 作为输入的时候，这个位用来设置 IO 使用上下拉还是状态保持器。当为 0 的时候使用状态保持器，当为 1 的时候使用上下拉。状态保持器在IO 作为输入的时候才有用，就是当外部电路断电以后此 IO 口可以保持住以前的状态。
（4）PKE(bit12)：此位用来使能或者禁止上下拉/状态保持器功能，为 0 时禁止上下拉/状态保持器，为 1 时使能上下拉和状态保持器。
（5）ODE(bit11)： 当 IO 作为输出的时候，此位用来禁止或者使能开路输出，此位为 0 的时候禁止开路输出，当此位为 1 的时候就使能开路输出功能。

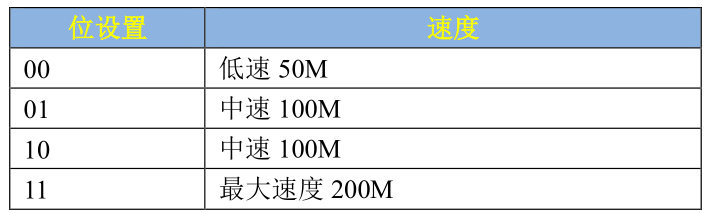

（6）SPEED(bit7:6)：当 IO 用作输出的时候，此位用来设置 IO 速度，设置如图所示。

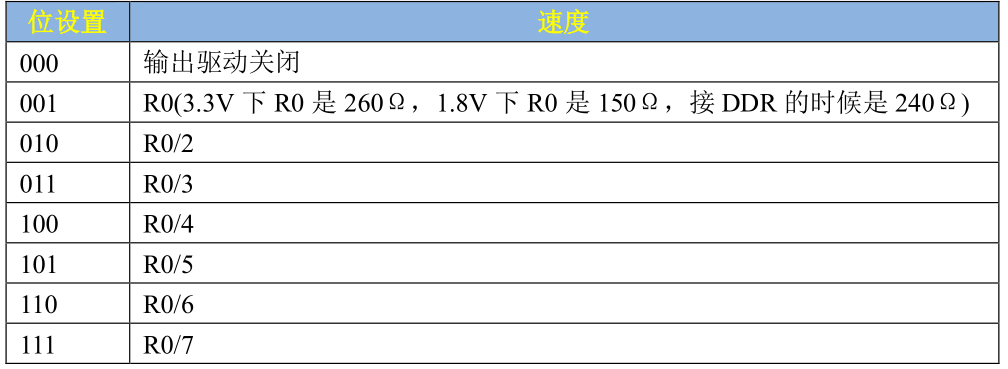

（7）DSE(bit5:3)：当 IO 用作输出的时候用来设置 IO 的驱动能力，总共有 8 个可选选项，如图所示，电阻越小驱动能力越强。
（8）SRE(bit0)：设置压摆率，当此位为 0 的时候是低压摆率，当为 1 的时候是高压摆率。这里的压摆率就是 IO 电平跳变所需要的时间，比如从 0 到 1 需要多少时间，时间越小波形就越陡，说明压摆率越高；反之，时间越多波形就越缓，压摆率就越低。如果你的产品要过 EMC 的话那就可以使用小的压摆率，因为波形缓和，如果你当前所使用的 IO做高速通信的话就可以使用高压摆率。
3.4 MX6U GPIO 配置
手册1358页，此寄存器是 32 位的，一个 GPIO 组最大只有 32 个 IO，因此 DR 寄存器中的每个位都对应一个 GPIO。当 GPIO 被配置为输出功能以后，向指定的位写入数据那么相应的 IO 就会输出相应的高低电平，比如要设置 GPIO1_IO00 输出高电平，那么就应该设GPIO1.DR=1。当 GPIO被配置为输入模式以后，此寄存器就保存着对应 IO 的电平值，每个位对对应一个GPIO，例如，当 GPIO1_IO00 这个引脚接地的话，那么 GPIO1.DR 的 bit0 就是 0。
GDIR 寄存器，这是方向寄存器，用来设置某个 GPIO 的工作方向的，即输入/输出，GDIR 寄存器结构如图所示。GDIR 寄存器也是 32 位的，此寄存器用来设置某个 IO 的工作方向，是输入还是输出。同样的，每个 IO 对应一个位，如果要设置 GPIO 为输入的话就设置相应的位为 0，如果要设置为输出的话就设置为 1。比如要设置 GPIO1_IO00 为输入，那么 GPIO1.GDIR=0；
四、汇编程序编写

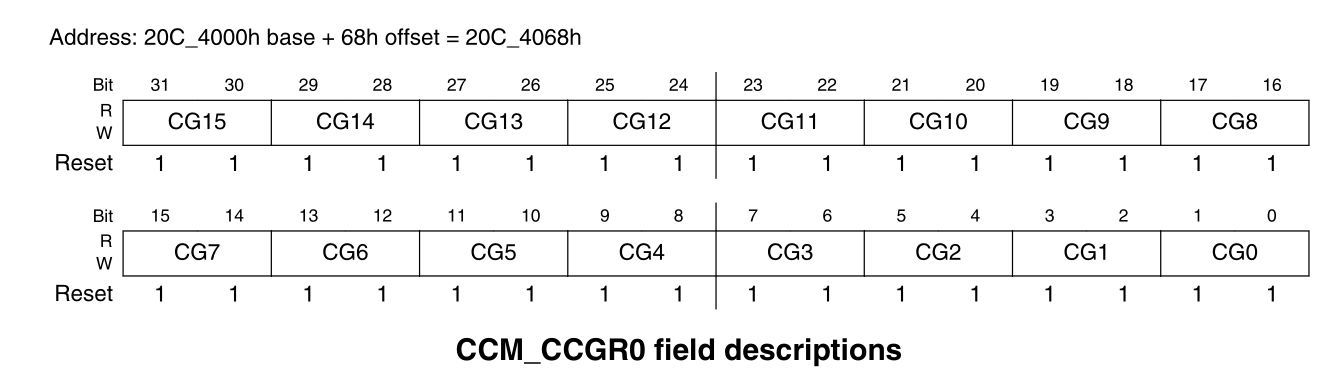

下图来自IMX6ULL参考手册699页，可查询到CCM_CCGR0的地址。
.global_start @全局标号
_start:
ldr r0, =0X020C4068 /* 寄存器 CCGR0 */
ldr r1, = 0xffffffff
str r1 ,[r0];
ldr r0, =0X020C406C/* 寄存器 CCGR1 */
str r1, [r0]
ldr r0, =0X020C4070/* 寄存器 CCGR2 */
str r1, [r0]
ldr r0, =0X020C4074/* 寄存器 CCGR3 */
str r1, [r0]
ldr r0, =0X020C4078/* 寄存器 CCGR4 */
str r1, [r0]
ldr r0, =0X020C407C/* 寄存器 CCGR5 */
str r1, [r0]
ldr r0, =0X020C4080/* 寄存器 CCGR6 */
str r1, [r0]
/* 2、设置 GPIO1_IO03 复用为 GPIO1_IO03 */
ldr r0, =0X020E0068 /* 将寄存器 SW_MUX_GPIO1_IO03_BASE 加载到 r0 中 */
ldr r1, =0X5 /* 设置寄存器 SW_MUX_GPIO1_IO03_BASE 的 MUX_MODE 为 5 */
str r1,[r0]
/* 3、配置 GPIO1_IO03 的 IO 属性
*bit 16:0 HYS 关闭
*bit [15:14]: 00 默认下拉
*bit [13]: 0 kepper 功能
*bit [12]: 1 pull/keeper 使能
*bit [11]: 0 关闭开路输出
*bit [7:6]: 10 速度 100Mhz
*bit [5:3]: 110 R0/6 驱动能力
*bit [0]: 0 低转换率
*/
ldr r0, =0X020E02F4 /*寄存器 SW_PAD_GPIO1_IO03_BASE */
ldr r1, =0X10B0
str r1,[r0]
/* 4、设置 GPIO1_IO03 为输出 */
ldr r0, =0X0209C004 /*寄存器 GPIO1_GDIR */
ldr r1, =0X0000008
str r1,[r0]
/* 5、打开 LED0
* 设置 GPIO1_IO03 输出低电平
*/
ldr r0, =0X0209C000 /*寄存器 GPIO1_DR */
ldr r1, =0
str r1,[r0]
loop:
b loop
