1 关于LeNet-5
笔者近期在大模型的帮助下，用FPGA实现了LeNet-5的推理。
LeNet-5是经典的CNN（卷积神经网络），早期CNN的重要里程碑，用于识别图像中的手写数字字符0~9。
LeNet-5的结构简单但非常典型，仅有8层（输入层、卷积1层、池化1层、卷积2层、池化2层、全连接1层、全连接2层、输出层），各层的规模也不大，适合用于演示CNN的基本功能，适合用于实测验证CNN在FPGA上的可实现性。
2 视频演示效果
以下是用于闭环验证的实测演示视频（注意，网线已经拔掉了）：
LeNet-5
01:19
基于FPGA实现LeNet-5推理的闭环验证实测视频（七段码是识别结果）
3 演示环境、算法功能、系统框图
如视频所示，FPGA开发板的摄像头插卡（插在板子上沿左侧的双排针座上）上有摄像头，摄像头采集到的视频数据流（其中屏幕上的蓝色数字是笔者操作鼠标在Windows11的“画图”软件上以粗笔+放大模式写的）由FPGA接收；笔者用VerilogHDL编写算法功能，从摄像头提供的视频图像（480x272/60Hz）中基于像素的色彩特征而识别、切分出字符区域，再将字符区域缩小为28x28的像素块、二值化为0、255的黑白图像、输入到FPGA内部的LeNet-5推理网络的入口。
FPGA内部的LeNet-5推理网络执行各层运算，得到识别结果（0~9），发送给FPGA内部的七段码生成与插入模块，由这个模块将识别结果转化为图像中固定区域的七段码，并且将七段码区域插入视频图像中预设的位置，输出到插在FPGA开发板上的LCD屏（插在板子上沿右侧的双排针座上）予以显示。

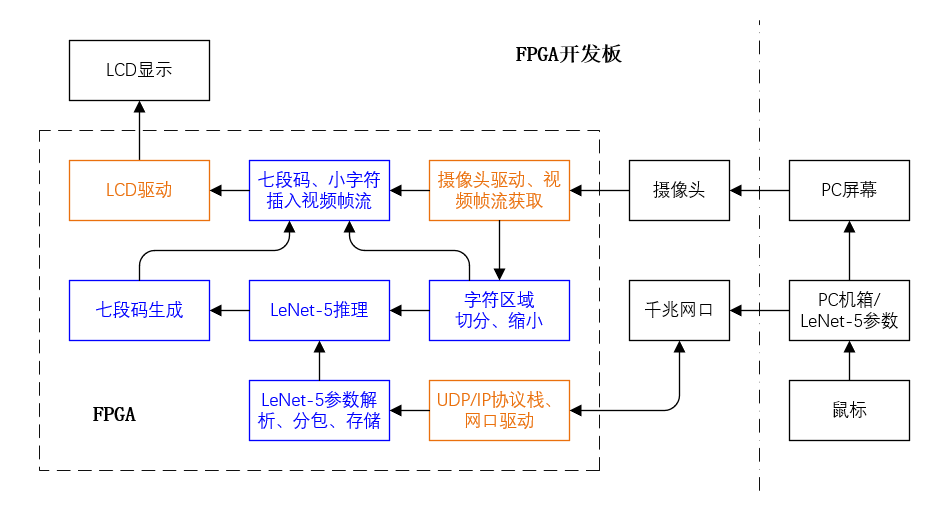

闭环验证演示环境系统框图如图1所示：
图1 基于FPGA实现LeNet-5的闭环验证演示环境系统框图
其中，蓝色模块是笔者写的，橙色模块借用自FPGA开发板厂商提供的Demo工程。
4 FPGA实现LeNet-5推理模块的底层指标

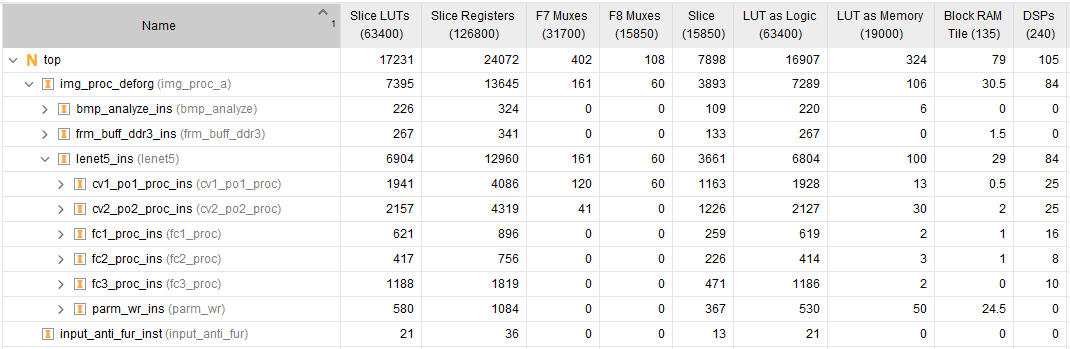

图2是FPGA（型号：XC7A100T-2FGG484I）实现的LeNet-5推理模块的资源占用量（图中的fc3层就是输出层）：
图2 FPGA实现的LeNet-5模块的资源占用量
FPGA实现的LeNet-5模块工作在252MHz，经仿真测试，其传输延迟（自28x28点阵的最后一个像素输入到识别结果输出）是97.6us。
如图2所示，各层仅做了最基础的矩阵点乘并行化，采用更多乘法器可以在此基础上降低传输延迟。
5 识别效果测试与评述
实际识别的效果比演示视频要差一些。经测试10组手写字符（每组都是0~9），识别正确率80%。其中1错的次数最多，6次；然后是6，5次。
对于识别错误的字符，笔者用ILA抓取了加载到LeNet-5推理模块入口处的28x28像素点阵，将其加载到用于验证LeNet-5推理原始算法有效性（以及训练得到的网络参数集有效性）的MATLAB算法模块（此模块从MNIST测试数据集中随机选取1000对图像-标签进行验证的准确率是94.6%），计算得到的识别结果也是错误的，并且与视频中误识别的结果一致。
由此证明：实测过程中的误识别是由LeNet-5推理原始算法或（/和）训练得到的LeNet-5网络参数集（训练算法可能有缺陷）导致的，与FPGA对原始算法的实现无关。
目前分析，正确率较低的原因可能是：
1）MNIST数据集的原始数据采集工作在美国完成，我个人的书写习惯可能与数据集是书写者存在一定的差距。
2）用鼠标以放大模式在“画图”软件写字的笔画线条及其边缘存在很多曲折（不同于MNIST数据集中的日常手写笔画），导致在推理过程中形成了非预期匹配的特征。
3）采集的视频图像噪声比较多（已经在算法上采取了初步的补救措施）导致笔画像素的确认及字符区域切分存在较大误差。
笔者做这个项目的主旨是验证用FPGA实现CNN的可行性，网络参数的训练、验证并非所长，交由大模型编写代码完成。所以，当前的项目工作进度止于验证FPGA识别结果与原始的MATLAB算法模块的识别结果相同，进一步提升识别正确率的工作暂停。
6 大模型深度参与研发流程
笔者起意做这个项目，最大的堵点在于如何获取LeNet-5的网络参数，只要有了参数，CNN网络的FPGA实现只是个工作量问题。
于是，笔者在网上检索了相关的资料，借助大模型找到了训练、测试LeNet-5网络所用的MNIST数据集，然后用大模型编写、调试Python代码，基于MNIST训练数据集完成了28x28输入像素（无填充）的LeNet-5网络训练，得到了LeNet-5的网络参数。
在后续的算法（及网络参数）的有效性验证阶段、FPGA实现阶段，大模型也起到了非常重要的作用。
其中，笔者尝试用大模型写了几个VerilogHDL代码模块，初步的结论是：
简单模块写的效果还可以，经过反复修改需求、调试、纠错，得到的代码是可以用的。即，在设计者具备一定的系统视角与代码调试能力的前提下，在特定情况下的确可以减少简单模块耗费的工作时间。
对于复杂一些的、要求进行比较特殊的功能优化（例如在特定条件触发下、以特定方式预读取缓冲区）的模块，大模型对设计意图的理解能力有限，写出来的代码的bug乃至根本性错误比较多，从而导致调试、验证的工作量不可控 -- 当然，不排除是笔者的能力有限导致了这一结果。
在后期的在板联调、错误排查与纠正工作中，将大模型作为中间工具、进行数据分析的效果也很显著。
