FastDFS分布式文件系统架构深度解析
摘要：本文深入分析FastDFS分布式文件系统的架构设计、核心组件、工作原理及实际应用场景，为开发者提供全面的技术参考。
📋 目录
- 1. FastDFS概述
- 2. 系统架构设计
- 3. Tracker Server详解
- 4. Storage Server深入分析
- 5. Client客户端
- 6. 文件存储策略
- 7. 性能优化
- 8. 部署与运维
1. FastDFS概述
🎯 什么是FastDFS
FastDFS是一个开源的轻量级分布式文件系统，专为互联网量级应用设计。它解决了大容量存储和负载均衡的问题，特别适合以文件为载体的在线服务，如相册网站、视频网站等。
✨ 核心特性
- 🚀 高性能：纯C语言实现，性能极高
- 🔄 高可用：支持多副本存储，无单点故障
- 📈 可扩展：支持在线扩容，线性扩展
- 🛡️ 高可靠：文件冗余备份，故障自动恢复
- ⚡ 轻量级：无元数据服务器，架构简洁
🎨 设计理念
2. 系统架构设计

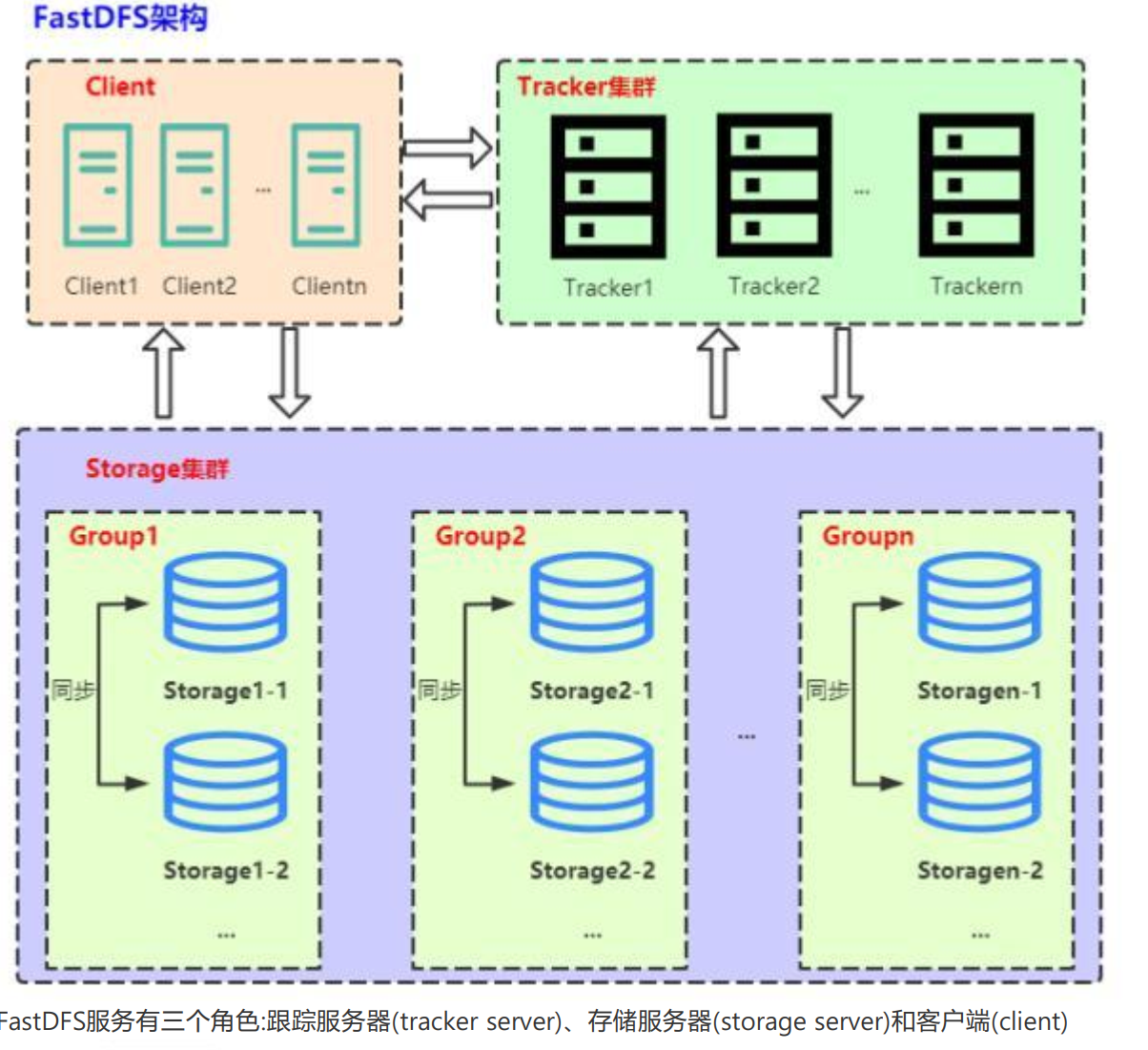

2.1 整体架构
FastDFS采用三层架构设计：
┌─────────────────────────────────────────────────────────┐
│ Client Layer │
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ Web App │ │ Mobile App │ │ Desktop │ │
│ └─────────────┘ └─────────────┘ └─────────────┘ │
└─────────────────────────────────────────────────────────┘
│
┌─────────────────────────────────────────────────────────┐
│ Tracker Server │
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ Tracker1 │ │ Tracker2 │ │ Tracker3 │ │
│ └─────────────┘ └─────────────┘ └─────────────┘ │
└─────────────────────────────────────────────────────────┘
│
┌─────────────────────────────────────────────────────────┐
│ Storage Cluster │
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ Group1 │ │ Group2 │ │ Group3 │ │
│ │ ┌─────────┐ │ │ ┌─────────┐ │ │ ┌─────────┐ │ │
│ │ │Storage1 │ │ │ │Storage3 │ │ │ │Storage5 │ │ │
│ │ └─────────┘ │ │ └─────────┘ │ │ └─────────┘ │ │
│ │ ┌─────────┐ │ │ ┌─────────┐ │ │ ┌─────────┐ │ │
│ │ │Storage2 │ │ │ │Storage4 │ │ │ │Storage6 │ │ │
│ │ └─────────┘ │ │ └─────────┘ │ │ └─────────┘ │ │
│ └─────────────┘ └─────────────┘ └─────────────┘ │
└─────────────────────────────────────────────────────────┘
2.2 核心组件
| 组件 | 功能 | 特点 |
|---|---|---|
| Tracker Server | 调度器，负载均衡 | 无状态，可集群部署 |
| Storage Server | 存储服务器 | 分组管理，组内互备 |
| Client | 客户端 | 直连Storage，高效传输 |
3. Tracker Server详解
3.1 功能职责
Tracker Server是FastDFS的大脑，主要职责包括：
🎯 核心功能
// Tracker Server核心功能示例
class TrackerServer {
public:
// 存储服务器管理
StorageInfo* selectStorageServer(const char* groupName);
// 负载均衡
StorageInfo* getWritableStorage();
// 健康检查
void checkStorageHealth();
// 元数据同步
void syncMetadata();
};
📊 服务发现与注册
- 存储节点注册：Storage Server启动时向Tracker注册
- 心跳检测：定期检查Storage Server健康状态
- 状态维护：维护集群拓扑信息
3.2 负载均衡策略
🔄 轮询策略（Round Robin）
def round_robin_select(storage_list):
"""轮询选择存储服务器"""
current_index = get_current_index()
selected = storage_list[current_index % len(storage_list)]
update_index(current_index + 1)
return selected
⚖️ 负载均衡算法
| 算法 | 描述 | 适用场景 |
|---|---|---|
| 轮询 | 依次选择服务器 | 服务器性能相近 |
| 加权轮询 | 根据权重分配 | 服务器性能不同 |
| 最少连接 | 选择连接数最少的 | 长连接场景 |
3.3 高可用设计
🛡️ 集群部署
# Tracker集群配置示例
tracker_cluster:
nodes:
- host: 192.168.1.10
port: 22122
- host: 192.168.1.11
port: 22122
- host: 192.168.1.12
port: 22122
election:
algorithm: "raft"
timeout: 5000
4. Storage Server深入分析
4.1 存储机制
📁 分组存储
FastDFS采用分组（Group）存储机制：
Group1/
├── M00/
│ ├── 00/
│ │ ├── 00/
│ │ │ └── wKgBaFxxx.jpg
│ │ └── 01/
│ └── 01/
└── M01/
🗂️ 文件存储结构
// 文件存储结构
struct FileInfo {
char group_name[FDFS_GROUP_NAME_MAX_LEN + 1];
char filename[128];
int64_t file_size;
int32_t crc32;
time_t create_timestamp;
char source_ip_addr[IP_ADDRESS_SIZE];
};
4.2 文件同步
🔄 同步机制
⚡ 同步策略
- 实时同步：文件上传后立即同步
- 定时同步：定期检查并同步差异文件
- 断点续传：支持大文件分块同步
4.3 故障恢复
🔧 自动恢复机制
# 故障恢复流程
1. 检测故障节点
2. 标记节点状态为离线
3. 重定向请求到其他节点
4. 故障节点恢复后自动同步数据
5. 重新加入集群
5. Client客户端
5.1 API接口
🔌 Java客户端示例
// FastDFS Java客户端使用示例
public class FastDFSClient {
private TrackerClient trackerClient;
private TrackerServer trackerServer;
private StorageServer storageServer;
public String uploadFile(byte[] fileBytes, String fileExtName) {
try {
// 获取存储服务器
storageServer = trackerClient.getStoreStorage(trackerServer);
// 上传文件
String[] uploadResults = storageClient.upload_file(
fileBytes, fileExtName, null);
return uploadResults[0] + "/" + uploadResults[1];
} catch (Exception e) {
logger.error("文件上传失败", e);
return null;
}
}
}
5.2 上传流程
📤 上传时序图
5.3 下载流程
📥 下载优化
def download_file(file_id):
"""优化的文件下载"""
# 1. 解析文件ID获取组名和文件名
group_name, filename = parse_file_id(file_id)
# 2. 从Tracker获取可用的Storage服务器
storage_servers = tracker.get_storage_servers(group_name)
# 3. 选择最优服务器（就近原则）
best_server = select_nearest_server(storage_servers)
# 4. 建立连接并下载
return download_from_storage(best_server, filename)
6. 文件存储策略
6.1 文件ID生成
🔑 ID组成结构
文件ID格式: group_name/M00/00/00/wKgBaFxxxxx.jpg
├── group_name: 组名 (group1)
├── M00: 存储目录
├── 00/00: 二级目录
└── wKgBaFxxxxx.jpg: 文件名
🎲 文件名生成算法
// 文件名生成算法
void generate_filename(char *filename,
const char *source_ip,
time_t timestamp,
int64_t file_size,
int random_num) {
// Base64编码
char encoded[32];
// 组合信息：IP + 时间戳 + 文件大小 + 随机数
sprintf(encoded, "%s_%ld_%lld_%d",
source_ip, timestamp, file_size, random_num);
// 生成最终文件名
base64_encode(encoded, filename);
}
6.2 目录结构
📂 两级目录设计
storage_path/
└── data/
├── M00/ # 第一个存储路径
│ ├── 00/ # 一级目录 (0-255)
│ │ ├── 00/ # 二级目录 (0-255)
│ │ ├── 01/
│ │ └── ...
│ └── 01/
└── M01/ # 第二个存储路径
6.3 元数据管理
📋 文件元数据
{
"file_id": "group1/M00/00/00/wKgBaFxxxxx.jpg",
"file_size": 1024000,
"create_time": "2024-01-15 10:30:00",
"crc32": "A1B2C3D4",
"source_ip": "192.168.1.100",
"file_ext": "jpg",
"upload_timestamp": 1705294200
}
7. 性能优化
7.1 网络优化
🌐 连接池管理
// 连接池配置
public class ConnectionPoolConfig {
private int maxTotal = 100; // 最大连接数
private int maxIdle = 20; // 最大空闲连接
private int minIdle = 5; // 最小空闲连接
private long maxWaitMillis = 3000; // 最大等待时间
private boolean testOnBorrow = true; // 借用时测试
// 连接池优化参数
private int socketTimeout = 30000; // Socket超时
private int connectTimeout = 5000; // 连接超时
private String charset = "UTF-8"; // 字符编码
}
7.2 存储优化
💾 磁盘IO优化
| 优化策略 | 描述 | 效果 |
|---|---|---|
| 异步IO | 使用异步写入 | 提升并发性能 |
| 批量操作 | 合并小文件写入 | 减少磁盘寻址 |
| SSD缓存 | 热点数据SSD存储 | 加速访问速度 |
| RAID配置 | RAID10配置 | 提升可靠性和性能 |
7.3 缓存策略
🚀 多级缓存架构
┌─────────────┐ ┌─────────────┐ ┌─────────────┐
│ Browser │ │ CDN │ │ Nginx │
│ Cache │ │ Cache │ │ Cache │
└─────────────┘ └─────────────┘ └─────────────┘
│ │ │
└───────────────────┼───────────────────┘
│
┌─────────────┐
│ FastDFS │
│ Storage │
└─────────────┘
8. 部署与运维
8.1 集群部署
🏗️ 部署架构
# 生产环境部署配置
production_cluster:
tracker_servers:
- host: tracker1.example.com
port: 22122
- host: tracker2.example.com
port: 22122
storage_groups:
group1:
servers:
- host: storage1.example.com
port: 23000
path: /data/fastdfs
- host: storage2.example.com
port: 23000
path: /data/fastdfs
group2:
servers:
- host: storage3.example.com
port: 23000
path: /data/fastdfs
- host: storage4.example.com
port: 23000
path: /data/fastdfs
8.2 监控告警
📊 监控指标
# 关键监控指标
monitoring_metrics = {
'system_metrics': [
'cpu_usage', # CPU使用率
'memory_usage', # 内存使用率
'disk_usage', # 磁盘使用率
'network_io', # 网络IO
'disk_io' # 磁盘IO
],
'fastdfs_metrics': [
'active_connections', # 活跃连接数
'upload_success_rate', # 上传成功率
'download_success_rate', # 下载成功率
'storage_capacity', # 存储容量
'file_count', # 文件数量
'sync_delay' # 同步延迟
]
}
8.3 扩容方案
📈 水平扩容
#!/bin/bash
# FastDFS集群扩容脚本
# 1. 添加新的Storage服务器
add_storage_server() {
local new_server=$1
local group_name=$2
echo "添加Storage服务器: $new_server 到组: $group_name"
# 安装FastDFS
install_fastdfs $new_server
# 配置Storage
configure_storage $new_server $group_name
# 启动服务
start_storage_service $new_server
# 数据同步
sync_data $new_server $group_name
}
# 2. 添加新的组
add_new_group() {
local group_name=$1
local servers=("${@:2}")
echo "创建新组: $group_name"
for server in "${servers[@]}"; do
add_storage_server $server $group_name
done
}
9. 实际应用场景
🎯 典型应用场景
📸 图片存储服务
@Service
public class ImageService {
@Autowired
private FastDFSClient fastDFSClient;
/**
* 上传图片并生成多种尺寸
*/
public ImageUploadResult uploadImage(MultipartFile file) {
try {
// 1. 上传原图
String originalId = fastDFSClient.uploadFile(
file.getBytes(), getFileExtension(file.getOriginalFilename()));
// 2. 生成缩略图
byte[] thumbnailBytes = generateThumbnail(file.getBytes());
String thumbnailId = fastDFSClient.uploadFile(
thumbnailBytes, "jpg");
// 3. 返回结果
return ImageUploadResult.builder()
.originalId(originalId)
.thumbnailId(thumbnailId)
.build();
} catch (Exception e) {
throw new ServiceException("图片上传失败", e);
}
}
}
🎬 视频存储方案
class VideoStorageService:
"""视频存储服务"""
def upload_video(self, video_file, metadata):
"""上传视频文件"""
try:
# 1. 上传原始视频
video_id = self.fastdfs_client.upload_file(video_file)
# 2. 异步转码
self.transcode_async(video_id, metadata)
# 3. 生成封面图
thumbnail = self.extract_thumbnail(video_file)
thumbnail_id = self.fastdfs_client.upload_file(thumbnail)
return {
'video_id': video_id,
'thumbnail_id': thumbnail_id,
'status': 'processing'
}
except Exception as e:
logger.error(f"视频上传失败: {e}")
raise
📊 性能数据
| 场景 | QPS | 延迟 | 存储容量 |
|---|---|---|---|
| 小文件存储 | 10,000+ | <10ms | PB级 |
| 大文件存储 | 1,000+ | <100ms | EB级 |
| 图片服务 | 50,000+ | <5ms | PB级 |
| 视频服务 | 500+ | <200ms | EB级 |
10. 总结与展望
🎉 FastDFS优势总结
✅ 核心优势
- 🚀 高性能：纯C实现，性能卓越
- 🔄 高可用：无单点故障，自动故障转移
- 📈 可扩展：支持在线扩容，线性扩展
- 💰 成本低：开源免费，运维简单
- 🛡️ 可靠性：多副本存储，数据安全
``
