参考：2.54mm焊盘孔径大小

2.54mm的排针一般为 0.65*0.45 直径约为0.8mm

inner diameter 内径标准0.889mm=35mil

outer diameter 外径标准1.5748mm=62mil

普通过孔变2.54mm排针过孔

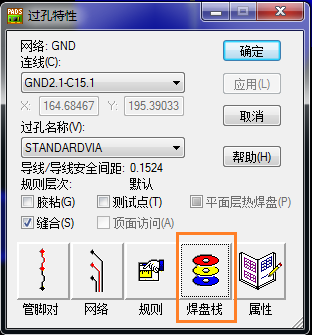

在PCB上随便找一个过孔，选中过孔，右击选择“特性”

点开“焊盘栈”

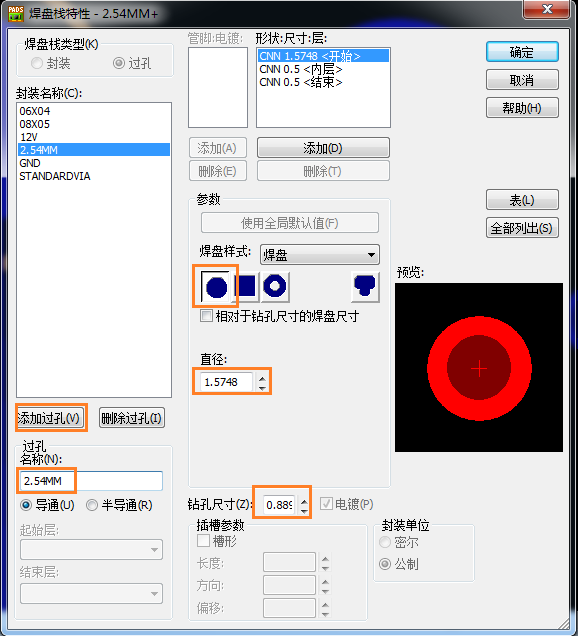

如下图，

a.点击“添加过孔”，再填入名称。

b.焊盘样式选第一个，实心园。

c.填入直径1.5748，半径0.889。点击“确定”。

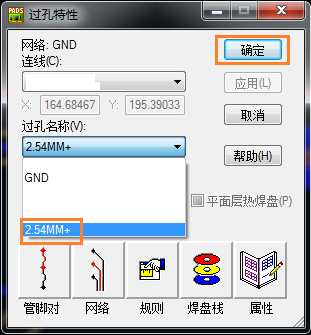

回过“过孔特性”对话框，在过孔名称里选择刚才添加的选项，再确定。

就可以看到，原先的过孔就变成了一个标准的2.54间距的排针孔了，如下：

普通测试点焊盘也可以变成2.54mm排针过孔

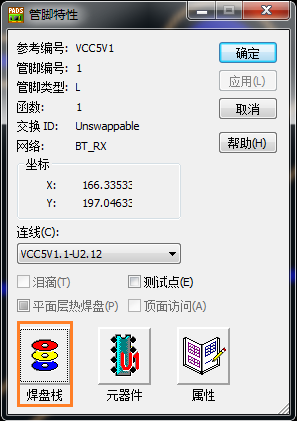

当然，不单是普通过孔可以变成2.54mm的排针过孔，普通的测试点焊盘也可以变成2.54mm排针过孔，如下图，就是一个普通的测试点焊盘：

方法差不多，
