Netapp磁盘聚合划分

1 背景

Netapp存储初始化时要做“分盘”，也就是对物理磁盘如何编组以及如何交由控制器管理做方案做规划。

其中控制器也可称为节点，是一个物理设备，也是存储的核心部件。正常情况下，一台存储由两个组成HA的控制器，以及若干盘柜组成。两台控制器均能识别到所有的盘柜中的磁盘，如下图所示。

Netapp存储空间交付前端主机使用之前，大致会经过磁盘初始化，磁盘做Raid，做聚合，从聚合中划分Volume，设定Volume的属性信息等几个步骤。

本文主要介绍存储底层配置部分——配置Raid和Aggregate。

2 目标

Netapp存储划分磁盘的关键特点是磁盘有归属，聚合及组成聚合的磁盘是归节点01管理，还是归节点02管理，是需要定义清楚的。

这样就形成了一个现象，那就是：即便是构成同一台存储中的两个HA（High Availability）控制器，平时也像是独立的设备一样各管各的盘，各做各的事，只有故障时才会出现一台控制器接管另一台的业务。

2.1 确认资产

确认待配置的存储有多少控制器、磁盘柜和磁盘。

无论是哪种架构，要处理的是同一个问题——每个单独控制器管理哪些磁盘。

2.2 完成范例

假设现在我们有一台2节点的存储，和一些磁盘，分配好的例子如下图：

表中的重要信息有：聚合名称、聚合和节点的对应关系，每个聚合包含的磁盘数等。

2.3 基本规则

1. 聚合必须分配给唯一控制器（节点）管理。
2. 控制器管理聚合时才有负载。不管理聚合则没有负载。
3. 聚合中业务读写的繁忙程度决定控制器负载大小。

因此来说，我们分盘的时候，总是希望能把两个节点都用起来。同时负载尽量均衡，包括读写操作的均衡，以及空间占用的均衡。

下面我们具体来看一下有哪些需要考虑的因素。

4 考虑因素

4.1 磁盘类型

如果存储中有多种规格的磁盘，需按规格区分。区分标准是类型和转速，不是容量。因此，相同转速的SAS盘或SATA盘、SSD盘分别构成一类，不同类别的磁盘不能混搭组合。

磁盘IOPS参考数值如下。

• 2.5" 10,000 rpm SAS 113 IOPS

• 2.5" 15,000 rpm SAS 156 IOPS

• 3.5" 15,000 rpm SAS 146 IOPS

• 2.5" 5,400 rpm SATA 71 IOPS

• 3.5" 7,200 rpm SATA 65 IOPS

4.2 Raid

磁盘不能直接分配给聚合，因此需要先把磁盘组成Raid Group。再把一个或多个Raid Group组成聚合。如果聚合由多个Raid组组成，每个Raid组的盘数最好相同，或者是相近，这样能达到性能最优。

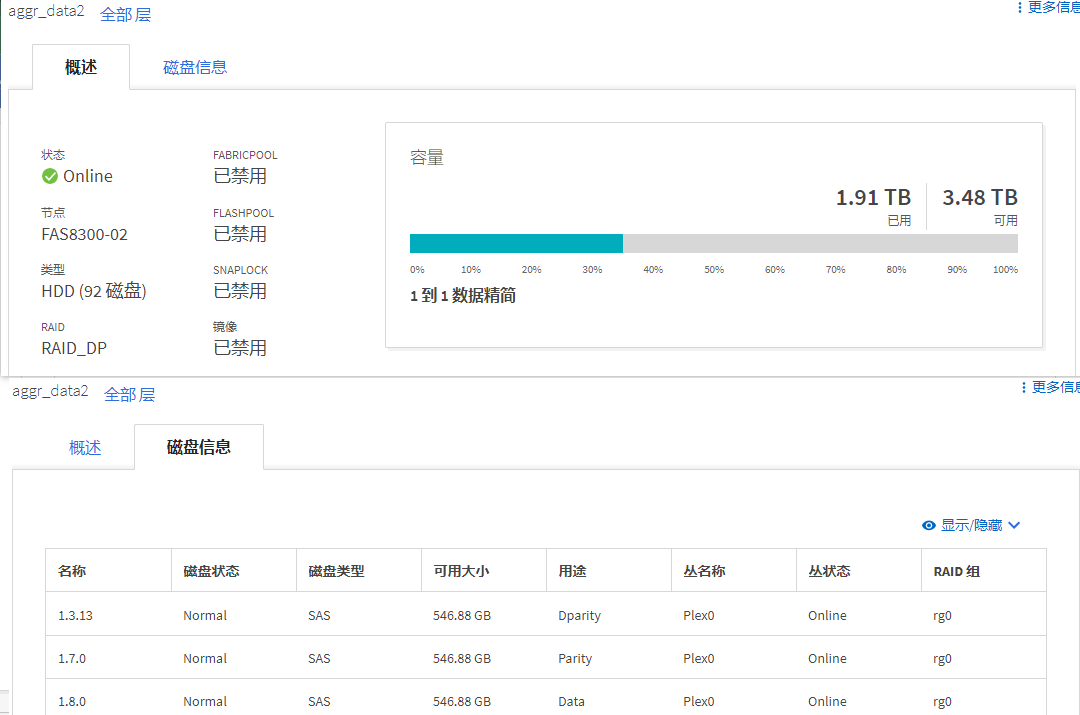

上图中，我们能看到一个磁盘聚合——aggr_data2，它由92块磁盘组成，Raid模式为RAID_DP。

点到磁盘信息，图中共列出了三块磁盘，最后一列显示它们的RAID组。均属于rg0（即Raid Group0），其实继续下拉，还会出现rg1、rg2、rg3的磁盘。这个聚合中共有4个Raid Group，每个Raid Group由23块磁盘组成。

Netapp存储能配置的Raid模式有三种。分别是Raid-DP、Raid4、Raid-TEC。

磁盘绝大多数情况下都做成Raid-DP的。Raid-DP是Netapp所开发的非标准的Raid等级技术，包含两块校验盘。做系统盘的时候最少只需要3块盘，做数据盘的时候最少7块左右，最大可支持28块磁盘（26+2）。

我遇到过的Raid-DP通常由18-23块磁盘组成。

4.3 系统盘

Netapp存储是需要安装操作系统的。系统盘是否需要占用单独磁盘，会影响到磁盘划分方案。

传统方法是在专门的Raid Group中部署操作系统。这样就会有一部分磁盘分配给系统使用。

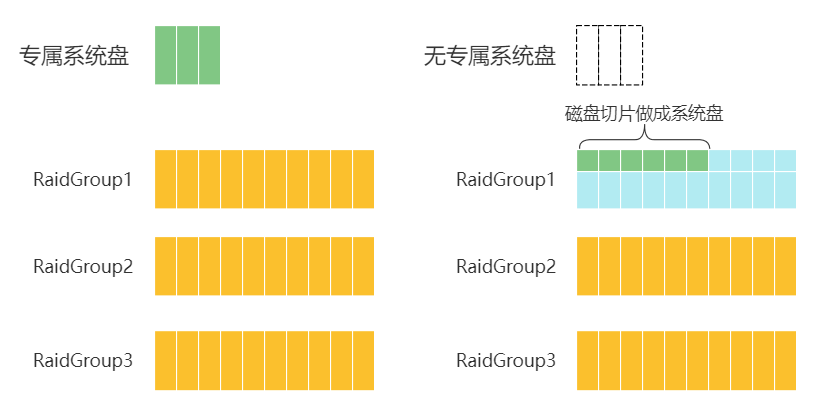

现在了解到，Netapp推出了 ADP（Advanced Disk Partition）高级磁盘分区功能对这种情况进行了改进。启用这种功能后，不再需要占用专属磁盘来安装系统。它的做法是选取一个Raid Group，把其中所有磁盘做切片，从切片后的磁盘中，选取一定数量来装系统。剩下的空间仍然可以作为数据空间使用，如下图所示。

右边启用了采用ADP功能，RaidGoup1中的每块磁盘都做了切片，被分成大小不同的两片。取多块小的切片来做系统，剩下的切片仍可存储数据，资源利用率最优。

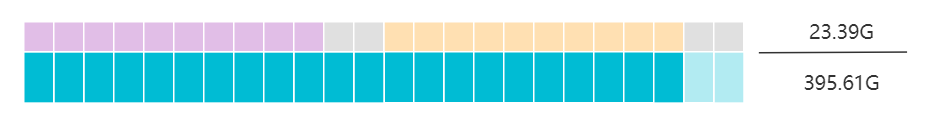

举个具体的例子。把24块450GB的磁盘切片，每个磁盘的实际可用空间分为两部分，一部分是23.39G大小，用于系统，一部分是395.61G大小，用于数据，如下图。

注意，目前ADP功能除了可以用于单台存储，还可以用于IP方式的MCC（MetroCluster）双活架构，但仅限于AFF全闪型号。

4.4 热备盘

当Raid Group中有磁盘损坏时，如果节点中配置了热备盘，那么可以立即顶替损坏的磁盘同步数据，降低业务风险。运维人员后续只要更换损坏的磁盘，再把它设置为热备盘就可以了。

热备盘平时不承载业务，它的数量除了影响系统健壮性，还会影响到最终可用空间，因此也是分盘时的考虑点。

关于热备盘，还有几个规则值得注意：

1. 热备盘作用范围是全局，即：单个节点内，不同的聚合可以共享热备盘。
2. 可以在控制台或命令行将热备盘手动更改节点，以提供更高的灵活性。
3. 只能大顶小，不能小顶大。450G的热备盘不能顶替损坏了的600G磁盘。同理，做过ADP的磁盘实际空间变小，不能顶替和它原始大小相同的磁盘。
4. 大顶小有空间损失。600G磁盘如果顶替损坏的450G磁盘，可用空间就只有450G。系统默认以相同规格的热备盘顶替。

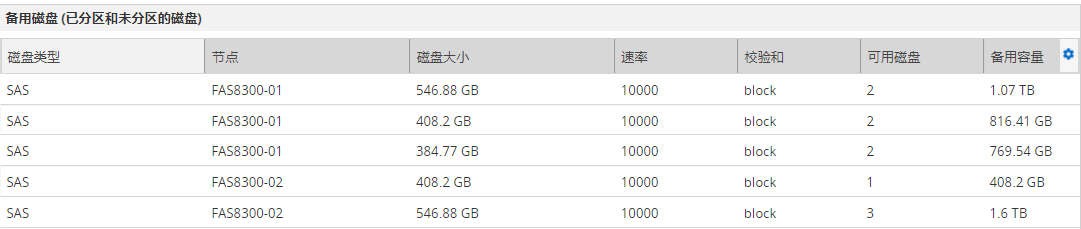

下图是一个例子，可以看到，节点01上有6块不同大小的热备盘，分别是，600G磁盘、450G磁盘、450G切片磁盘。

4.5 业务需求

业务需求会影响到分盘方案。常见思路是把业务的IOPS、空间需求等，和Aggr的性能容量做匹配。

4.6 存储技术方案

采用不同的存储技术方案也可能会产生影响，有些方案会要求两个节点协同，这样会对分盘规则提出要求或制约。

5 规划案例

5.1 案例一

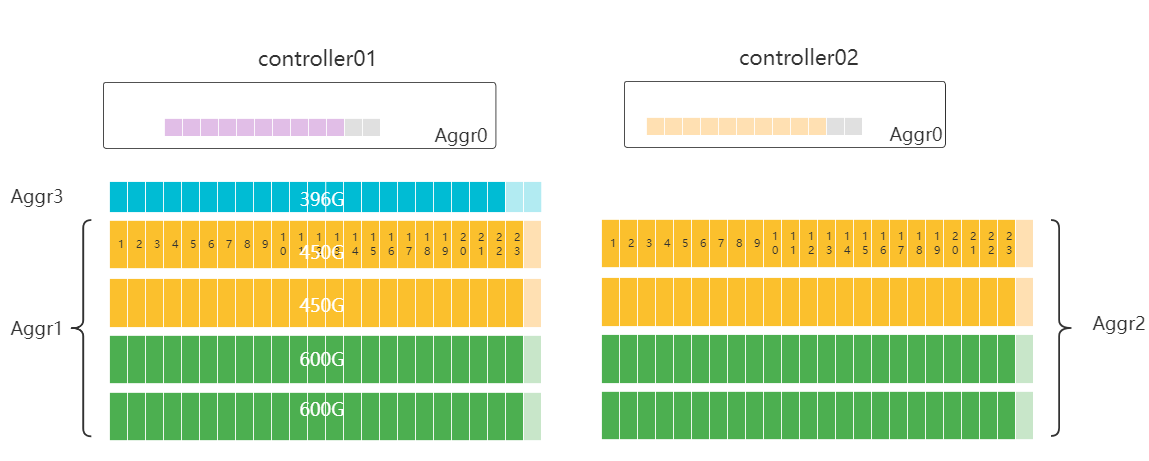

综合上面介绍的所有考虑点形成的一个规划案例如下图。（其中淡色表示热备盘）。

简单说明一下。在这套存储中，我们使用了ADP切片技术，24块小切片，两个存储节点各用10片做系统，以及2片做热备。

Aggr1和Aggr2均由4个大小相同的Raid Group组成，使用了23块盘的Raid-DP。混搭450G和600G的10K转速SAS盘。每聚合配置2块450G热备，2块600G热备。

节点01上，还有一个单独的Aggr3聚合，使用450G磁盘ADP切片后的磁盘构建，22块盘构成RAID-DP，2块做热备。

可能会产生一个疑问，既然存储节点都是独立的，为什么需要有Aggr3呢，把这些盘合并到Aggr1中不行吗？这是因为在这个项目中计划使用FlexGroup技术，它就要求两个节点有对称的Aggr。关于这项技术，以后会专门介绍。

5.2 案例二

在MCC双活场景下，会多一个概念叫Plex，现在中文管理界面内翻译为丛。

简单理解，在双活存储中，聚合有启用和备用两种状态，分别对应plex0和plex1。plex0位于本地站点，plex1位于对端站点，它们都需要有相应的聚合和磁盘承载，且完全相同。

分盘时的考虑内容和单存储情形下是相似的。简单描述一下差异部分。

通常会把业务在两个站点进行分配。不会有站点全是跑Plex0，而另一个业务全是Plex1。

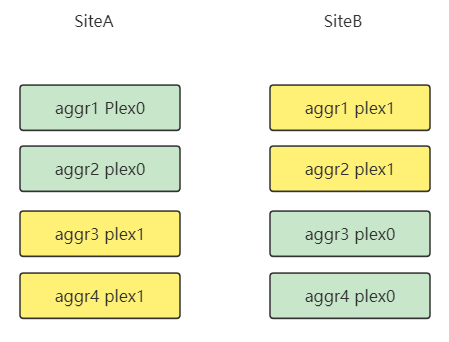

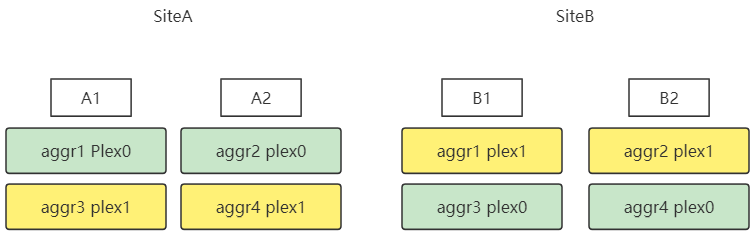

假设每个站点有两个节点，那么分盘情况可能是这样。

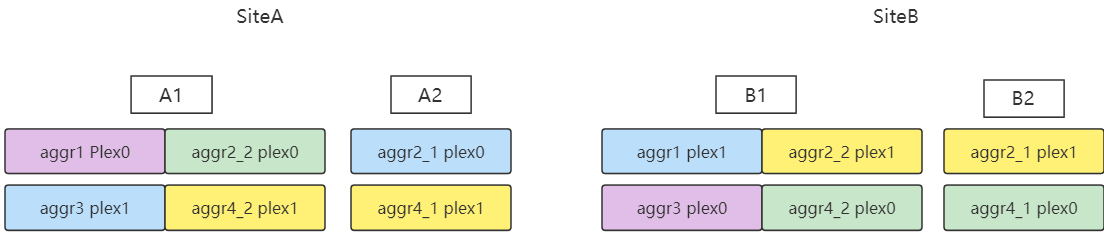

其中，aggr1和aggr3可能是等量的相同SSD盘，aggr2和aggr4可能是等量的相同SAS盘。如果结合业务，SSD和SAS 的压力不相同，SAS压力很大，那么还可以进一步切分。如下图。

当然，这种情况下，聚合数量变多，会造成管理复杂度提升。另外，聚合中盘数减少，也会使读写能力下降，好处则是控制器更均衡。
