三、图C.7具体内容

一、部分知识

1.为什么将中断启动工作安排在取指令阶段？

答：因为相比于在指令译码后测试中断，在取指令阶段进行测试，处理起来会更方便，并且也更利于指令周期的完整进行。否则，太多个指令周期嵌套起来，可能会出现栈溢出的问题。
------②浅浅的说一句，上面提到栈溢出问题，还有一个栈泄露问题。

2.堆栈指针的切换以及堆栈内容的加减

------①P655的Supervisor stack，P657的SP、SSP、USP，还有Saved_SSP、Saved_USP，读书。

------②前面我们曾说过，通用寄存器不一定通用，现如：R6就被作为存放当前栈指针（SP）的专用寄存器。SSP、USP分别是特权模式和用户模式下的栈指针，如果当前处于特权模式下，则SP是SSP；如果当前处于用户模式下，则SP是USP。注意FigA.1中SSP与USP的位置。Saved_SSP、Saved_USP则分别是被储存的特权模式和用户模式下的栈指针。

(1).关于45号状态堆栈指针的切换

答：当发生中断时，我们不确定程序处于用户模式下，还是处于正在中断的情况下又发生了嵌套中断等诸如此类的情况，因此我们必须测试当前权限模式。如图C.7中，在49号状态最后对当前权限模式进行了测试，如果当前处于用户模式则转入45号状态，并将当前栈指针指向的内容存放到Saved_USP，再将Saved_SSP指向的内容加载到当前栈指针里。

(2). 栈及一个案例（P273&P347）

------①栈

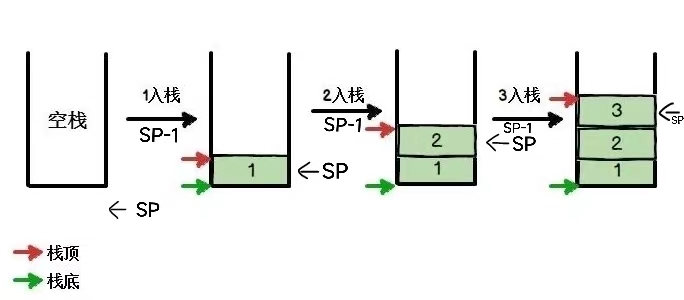

-------------( a )栈是一种数据结构，你可以理解为这事一种储存数据的结构。这种结构的构造就像一包纸抽一样：有具体容量、放入的时候只能从下往上一张一张的放、取出的时候只能从上往下的一张一张取，有着先进后出的特点。
-------------( b )当在内存开辟出一段内存空间来作为栈的容量时，它先存放的元素被放置在高地址，它后存放的元素被放置在低地址处。如P275 Fig8.9所示，当栈内元素逐渐增多时，新增的元素被存放在了更低的地址处。

------②如从P347页开始演示的嵌套中断案例，
-------------( a )在A程序执行时，相继接收到了B、C所发出的请求中断，且三者的优先级为C>B>A。因此如Fig 9.20所示，——在程序A执行完x3006处的ADD指令后，开始处理设备B的中断请求；而当设备B执行完x6202处的ADD指令后，又开始处理设备C的中断请求。——之后，直到C设备执行完才返回到设备B被中断处继续执行，又等到B设备执行完才返回到设备A被中断处继续执行，最终完成进程。——这里需要留意的是：之前曾强调过的，子程序最后会执行RTI指令。

-------------( b )现在开始配合Fig C.7的中断启动工作来创造出Fig 9.21，——当程序A执行完ADD指令后接收到B设备请求的中断，这时进入取指令阶段，PC增量，测试INT信号为1；——转入49号状态，再会到37号状态，最终再到18号状态。这个过程将主程序的PSR和主程序下一条该执行指令的地址存入了栈空间。因此在Fig9.21中，先后存入了A、B程序的PSR和下一条指令地址；——再到各子程序执行完，通过当前栈指针将各信息逐项返回，继续执行往外一层剩余的程序；——最终，程序结束。

-------------( c )第二版译版的图10-7错得太明显了。

3.Table、Vector、Table’Vector

(1).Table、Vector

------Table和Vector是两个八位的内部寄存器，
-------------( a )在违反特权模式的情况下，Vector是x00；在非法操作码的情况下的情况下，Vector是x01；在ACV异常的情况下，Vector是x02；其余Vector内容自行在FigC.7中查看。
-------------( b )Tablex00、Tablex01则分别是：系统访问程序入口地址的高八位(x0000 to x00FF)和 中断异常服务程序入口地址的高八位(x0100 to x01FF)。

(2). Table’Vector

------Table’Vector则构成了16位地址。

INTV

4.49状态内容写与存的问题

现在看49号状态的具体内容，可以看到：——在将优先级存入PSR后（PSR[10:8 ]<–Priority），又想保存上一个状态的PSR（MDR<-PSR）；——在将0赋给PSR[15]后（PSR[15]<-0），又去测试PSR[15]（[PSR[15]]）。这内容就很矛盾的。

(1).主从锁存器（P91 Fig3.33）

------①具体结构：——首先在图中找到Master和Slave，分别代表主、从；——他们外侧各有一个方框，每个方框内部就是一个锁存器，它们就分别是主、从锁存器；——因为还没讲到，我们先将锁存器的构造封装起来，只需要知道它能记忆住存储进来的1或0；——图左下角传入了时钟信号，一个时钟周期有高电频和低电频两种时钟信号。——因为时钟信号传入主从锁存器时，一个经过了非门再传入、另一个直接传入，所以当一种时钟信号传入时，主从锁存器是两种情况。

------②在高电频变低电频的一瞬间，Clock被置为0，向主锁存器传入1，主锁存器存数据，向从锁存器传入0，从锁存器什么都不能做；——在低电频变高电频的一瞬间，Clock被置为1，向主锁存器传入0，主锁存器什么都不能做，向从锁存器传入1，从锁存器从主锁存器得数据。

------③所以可以看出，当主锁存器存入数据时，从锁存器的数据并不会直接改变，仍是上一个时钟周期所存的数据。

(2). 49号状态内容

------①一个状态里面的处理步骤是同时进行的，所以对于上面提到的四个步骤，部分是向主锁存器里存值，部分是从从锁存器里取值，它们并不互相影响。

二、Fig C.7 在18号状态里，PC所存地址的指向为即将被执行指令的储存地址

1.权限模式异常

每次测试[PSR[15]]都是对权限模式进行测试，若发生异常则转入45号状态并往下进行。

2.中断启动工作

——（49）当发生中断时，分别设置Table和Vector、将中断程序的优先级写入PSR、将当前PSR保存到MDR中、将PSR[15]赋为0，并对被中断程序的权限模式进行判断；——（45）若被中断程序的权限模式处于用户模式，则切换当前栈指针并转入37号状态，若被中断程序的权限模式处于特权模式，则直接进入37号状态；——（37）将当前栈指针向上移动一项，并将指向的地址存入MAR中；——（41）在多个时钟周期中，将在49号状态里储存的PSR，通过MDR写入内存中MAR的位置上；——（43）PC减一恢复到当前指令所存地址，并存入MDR中；——（46）同37号状态；——（52）在多个时钟周期中，将在46号状态里储存的PC，通过MDR写入内存中MAR的位置上；——（54）将Table’Vector构成的16位地址存入MAR中；——（53）再将内存中MAR位置的内容写入MDR中；——（55）将MDR赋给PC，之后将开始处理异常。

3.RTI

------①当异常处理完成时，需要返回到原来被中断的程序中，这时就需要运行RTI指令。RTI指令的启动工作与 中断启动工作存储PSR和下一条指令地址的过程恰恰相反，先后从栈中取出被中断程序下一条指令的地址和PSR；——（34）在恢复了被中断程序的PC和PSR后，将当前栈指针所指内容往高地址增一位，再测试PSR[15]；——（51）如果被中断程序仍处于特权模式下，则什么也不做，进入到下一个指令周期；——（59）如果被中断程序处入用户模式，则将当前栈指针所指内容存入特权栈指针，再将用户栈指针所指内容恢复到当前栈指针中，随后进入下一个指令周期。

------②（44）若在执行RTI指令时，发生权限模式异常，则将处理程序地址装入Table、Vector，将当前执行RTI指令程序的PSR装入MDR中并修改权限模式后，进入45号状态。

4.TRAP&1101&ACV

只要悟了，它们几个都大同小异。需要额外说明的是TRAP指令15号状态中对PC进行了PC+1，来抵消42号状态中的PC-1。因为TRAP是条指令，PC+1才是下一条指令的地址，而不是PC。在ACV异常中，48、56、57、60、61号状态的内容相同。
