众所周知，目前 5nm 及以下的尖端半导体制程必须要用到价格极其高昂的 EUV 光刻机，ASML 是全球唯一的供应商。
更为尖端 2nm 制程的则需要用到 ASML 新一代 0.55 NA EUV 光刻机，售价或高达 4 亿美元。
Intel 正计划利用新一代 0.55 NA EUV 光刻机来开发其 Intel 20A（2nm）及 18A（1.8nm）制程。
但是，要想实现 1nm 以下的更先进的制程，即便是 ASML 新一代 0.55 NA EUV 光刻机也束手无策。
近日美国一家旨在开发和商业化原子精密制造 ( APM ) 技术的公司 Zyvex Labs 宣布推出了全球分辨率最高的亚纳米分辨率光刻系统 "ZyvexLitho1"。
它并没有采用 EUV 光刻技术，而是基于 STM 扫描隧道显微镜，使用的是电子束光刻（EBL）方式，可以制造出具有 0.768nm 线宽（相当于 2 个硅原子的宽度）的芯片，精度远超 EUV 光刻机。
一、实现更高的分辨率和精度的关键：氢去钝化光刻
ZyvexLitho1 所采用自我显影的电子束光刻 ( EBL ) 技术的核心是使用氢去钝化光刻 ( HDL ) 从 Si ( 100 ) 2 x 1 二聚体列（dimer row）重建表面去除氢（H）原子。
氢去钝化光刻是 EBL 的一种形式，它通过非常简单的仪器实现原子分辨率，并使用能量非常低的电子。
它使用量子物理学有效地聚焦低能电子和振动加热方法，以产生高度非线性（多电子）的曝光机制。HDL 使用附着在硅表面的单层 H 原子作为非常薄的抗蚀剂层，并使用电子刺激解吸在抗蚀剂中创建图案。
传统 EBL 使用大型昂贵的电子光学系统和非常高的能量 ( 200Kev ) 来实现小光斑尺寸；但是高能电子（获得小光斑尺寸所必需的）分散在传统 EBL 使用的聚合物抗蚀剂中，并分散沉积的能量，从而形成更大的结构。HDL 实现了比传统 EBL 更高的分辨率和精度。

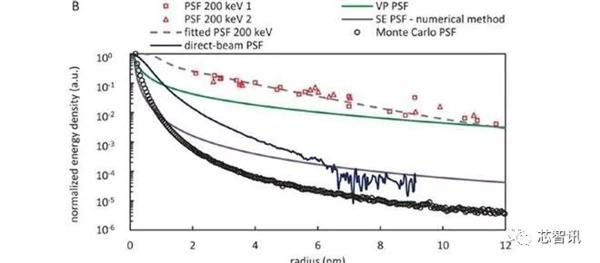

数据显示，光刻胶中的沉积能量不会下降到光束中心的 10%，直到径向距离约为 4nm。
使用 HDL，实验团队能够暴露比 EBL 的 10% 阈值半径小>10 倍的单个原子。
这个小得多的曝光区域令人惊讶，因为 HDL 不使用光学器件，只是将钨金属尖端放置在 H 钝化硅样品上方约 1nm 处。
人们会期望，如果没有光学器件来聚焦来自尖端的电子，那么曝光区域会更大。

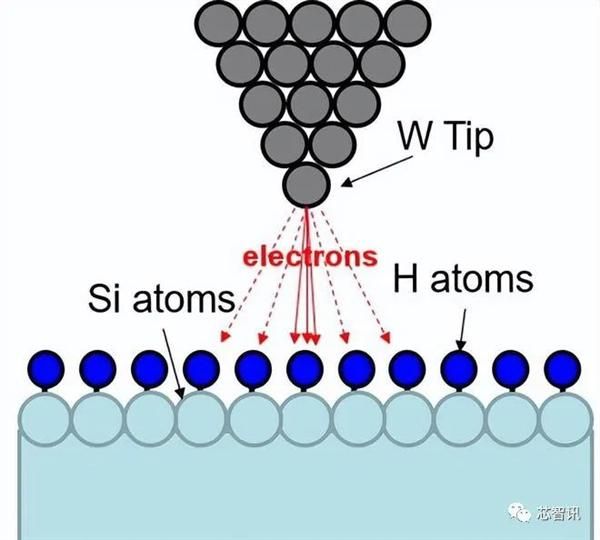

△距氢（H）钝化硅表面约 1nm 的 W 扫描隧穿显微镜（STM）尖端
电子似乎不太可能只遵循暴露单个氢原子所需的实心箭头路径。
为了解决这个谜团，必须了解电子实际上不是从尖端发射（在成像和原子精密光刻模式下），而是从样品到尖端（在成像模式下）或从尖端到样品（在光刻模式下）模式。
使用具有无限平坦和导电衬底的简单模型、STM 尖端顶点处单个 W 原子的发射以及简化的隧穿电流模型，我们将看到电流随着隧穿距离呈指数下降。

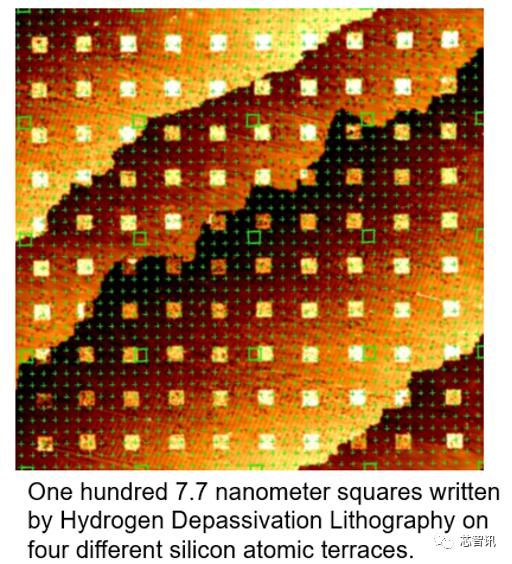

△如果没有亚纳米级别的分辨率和精度，这种 7.7 纳米（10 像素）正方形的曝光是不可能的。
二、ZyvexLitho1 的五大特色功能
ZyvexLitho1 系统基于 Zyvex Labs 自 2007 年以来一直在完善的扫描隧道显微镜 ( STM ) 技术，配备了低噪声、低延迟的 20 位数字控制系统，允许用户为固态量子器件和其他纳米器件和材料创建原子精度的图案。

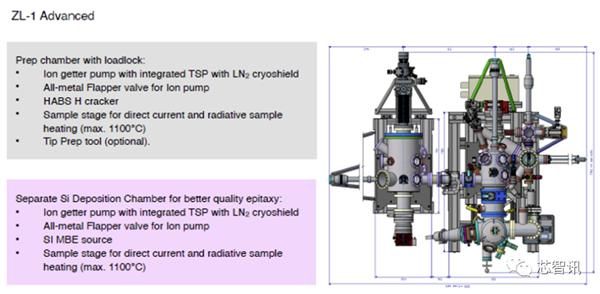

ZyvexLitho1 套件还包括配置用于构建量子器件的 ScientaOmicron 超高真空 STM。
这也使得 ZyvexLitho1 系统具备其他任何商业扫描隧道显微镜不具备的功能和自动化功能，包括：能够实现无失真成像、自适应电流反馈回路、自动晶格对准、数字矢量光刻、自动化脚本和内置计量。

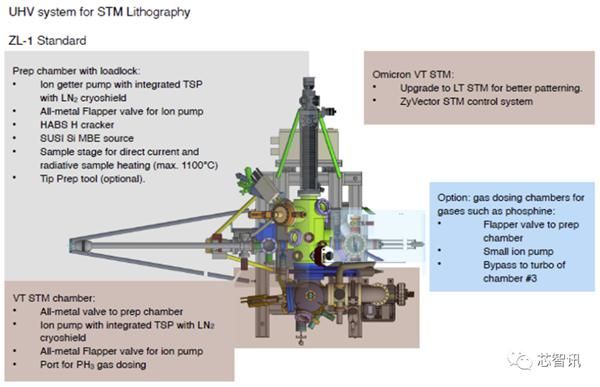

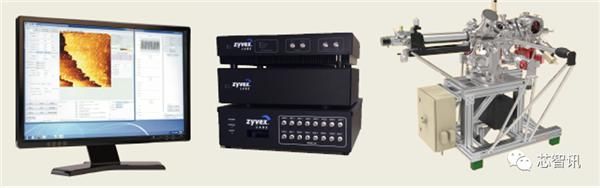

△ ZyvexLitho1 系统
无失真成像：
Zyvex Labs 称 ZyvexLitho1 系统拥有专有的蠕变和滞后位置校正算法，支持无失真成像和原子级精确的尖端定位，以实现前所未有的光刻精度。

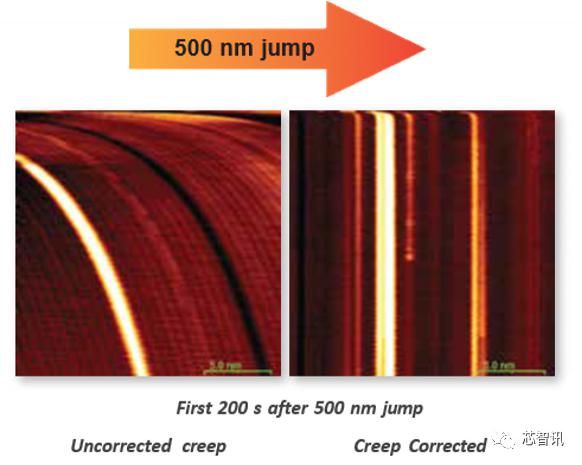

△在 200 秒完成 500nm 跳跃后的未修正蠕变 vs. 蠕变修正后
自适应电流反馈回路：
所有商业 STM 都使用相同的比例积分 ( PI ) 回路来升高和降低 STM 尖端，因为它扫描以保持设定点电流。不幸的是，这种简单的控制循环提示崩溃是常见的。如果只是用于成像，这是可以容忍的，但在进行光刻时这是一个严重的问题。ZyvexLitho1 的控制系统中采用了获得专利的自适应电流控制回路，可显着减少尖端碰撞。

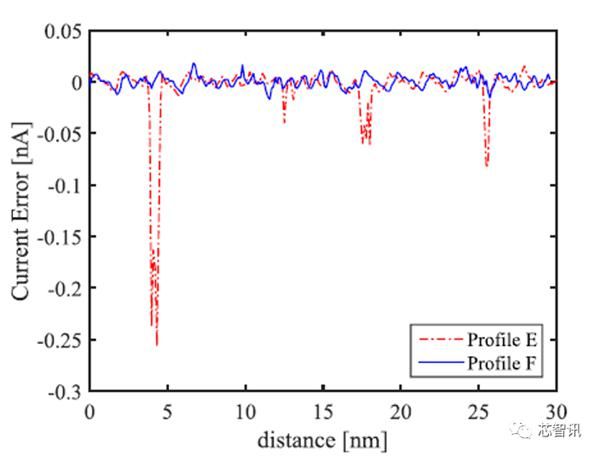

△上图显示了跨 硅 表面的线扫描，其中有几个扰动导致轮廓 E 中的电流误差，其中控制回路是标准 PI 回路。在配置文件 F 中，自适应控制回路打开，并且尖端扫描同一行。更准确的电流控制可提供更准确的轮廓，并且当表面扰动较大时，可避免尖端碰撞。（来源：Tajaddodianfar, F., Moheimani, S. O. R., & Randall, J. N. ( 2018 ) . Scanning Tunneling Microscope Control: A Self-Tuning PI Controller Based on Online Local Barrier Height Estimation*. IEEE Transactions on Control Systems Technology, 1 – 12. https://doi.org/10.1109/TCST.2018.2844781）
自动晶格对准：

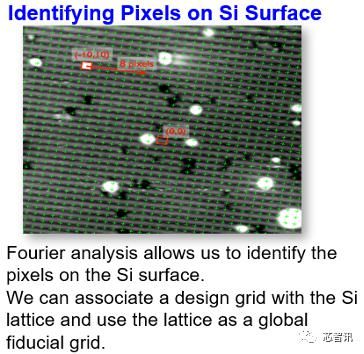

由于光刻模式和成像模式在能量上分离良好，因此可以在光刻前后对硅表面进行成像。这种非曝光成像模式允许自动识别硅晶格，因此可以自动识别像素在表面上的位置。这种 Lattice Lock 过程自动保持尖端定位（以及因此光刻）准确。
数字矢量光刻
ZyvexLitho1 使用氢去钝化光刻从 Si ( 100 ) 2 × 1 二聚体列（dimer row）重建表面去除氢（H）原子。这种自我显影的曝光技术本质上是二元的。
H-Si 键要么断裂（将 H 原子送入真空），要么不断裂。没有部分暴露或邻近效应。利用这个过程和作为硅表面晶格的全局基准网格允许数字光刻。

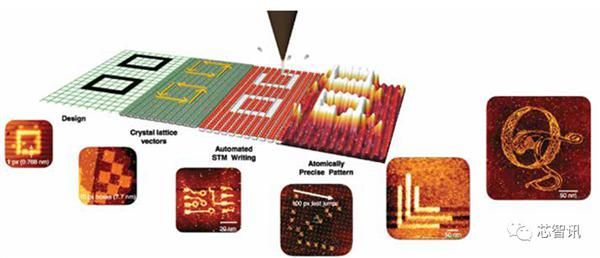

亚纳米像素是 4 个表面硅原子。可以将设计网格与 Zyvex Labs 的像素网格相同的计算机辅助设计 ( CAD ) 文件加载到 ZyvexLitho1 中，并且可以将图案自动分割成不同的几何形状，从而允许尖端矢量与不同的光刻模式一起使用。然后可以自动进行曝光。
自动化和脚本：
几乎所有操作都可以自动化。单个命令www.tangyisj.cn或脚本的命令行界面。内置和用户编写脚本的脚本菜单。多种模式输入模式——如几何形状、矢量列表、黑白位图。
内置计量：
提供无损成像模式，以便新图案可以与旧图案对齐，并且可以在写入后检查图案质量。www.xinhaotian5.cn
三、现在下单，6 个月后即可交货
需要强调的是，ZvyvexLitho1 系统并不是一款实验室原型产品，而是一款已经可以商用的产品。
根据 Zyvex Labs 官网介绍，目前其正在接受 ZvyvexLitho1 系统的订单，交货时间约为六个月。
据悉，ZvyvexLitho1 将会有标准版和高级版两个不同版本，具体售价未知。
Zyvex Labs 表示，ZvyvexLitho1 制造的芯片可以制造出高精度的固态量子器件，以及纳米器件及材料，对量子计算机来说精度非常重要。将使量子计算机能够获得强大的加密以实现真正安全的通信，更快地开发新药，并做出更准确的天气预报。
2015 年费曼奖得主、硅量子计算公司的首席执行官、新南威尔士大学量子计算和通信技术中心主任 Michelle Simmons 教授表示：" 建立一个可扩展的量子计算机有许多挑战。我们坚信，要实现量子计算的全部潜力，需要高精度的制造。我们对 ZyvexLitho1 感到兴奋，这是第一个提供原子级精密图案的商业化工具。"
STM 光刻技术的发明者、2014 年费曼奖www.xjnrg.cn得主、伊利诺伊大学教授 Joe Lyding 表示：" 到目前为止，Zyvex 实验室的技术是最先进的，也是这种原子级精确光刻技术的唯一商业化实现。"
ScientaOmicron 的 SPM 产品经理 Andreas Bettac 博士表示：" 在这里，我们将最新的超高真空系统设计和 ScientaOmicron 的成熟的 SPM 与 Zyvex 的 STM 光刻专用的高精度 STM 控制器相结合。我期待与 Zyvex 继续进行富有成效的合作。"
虽然 EBL 电子束光刻机的精度可以轻松超过 EUV 光刻机，但是，这种技术的缺点也很明显，那就是产量很低（看前面的介绍，ZvyvexLitho1 光刻时，500nm 的位移，需要 200 秒的时间。另外电子束光刻），无法大规模制造芯片，只适合制作那些小批量的高精度芯片或者器件。但不管怎样，这也给半导体制造向着 1nm 以下的皮米级前进提供了一个可行的方向。随着技术的进步，未来 EBL 电子束光刻面临的一些难题或许也有可能会被解决。
