RFLA: Gaussian Receptive Field based Label Assignment for Tiny Object Detection（Arxiv 2022）

先熟悉几个简写：

RFLA：Gaussian Receptive Field based Label Assignment，基于高斯感受野的标签分配策略

ERF：Effective Receptive Field，有效感受野

TRF：Theoretical Receptive Field，理论感受野

RFD：Receptive Field Distance，感受野距离

RFDC：Receptive Field Distance Candidates

HLA：Hierarchical Label Assignment，分层标签分配

摘要

动机：基于 anchor-based 和 anchor-free 的标签分配方法 将产生许多离群的尺度很小的 gt 样本，导致检测器对小目标的训练不足
解决方案：提出 Gaussian Receptive Field based Label Assignment（RFLA）。
- RFLA 首先利用先验信息，即遵循高斯分布的特征感受野
- 然后，使用 感受野距离（RFD）来直接测量高斯感受野和 gt 之间的相似性，而不是用IoU或中心采样策略来分配样本
- 考虑到基于IoU阈值和中心采样策略对大目标的倾斜，进一步设计一个基于RFD的层次化标签分配（HLA）模块，以实现对小目标的平衡学习

引言

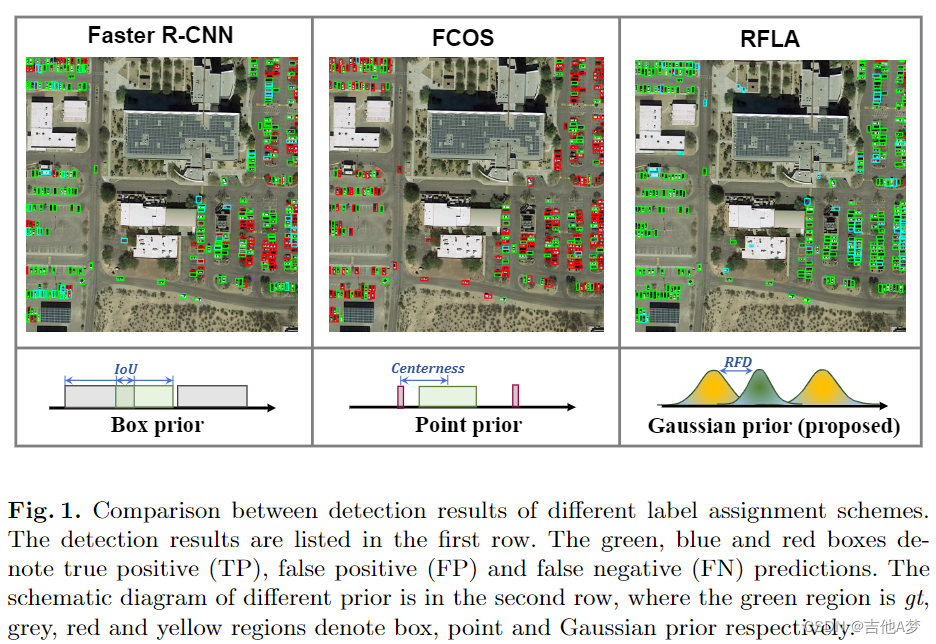

标签分配方法对比：
从分布的角度思考 prior ：
$p(v|x,y)=\frac{\epsilon (x-x_1)\epsilon (x_2-x)\epsilon(y-y_1)\epsilon(y_2-y)}{(x_2-x_1)(y_2-y_1)}$
其中 $p (v ∣ x, y)$ 是先验信息的概率密度函数， $(x, y)$ 是图像上的位置， $v$ 是相应位置的权重， $\epsilon (·)$ 是阶跃函数，当大于零的时候为1，否则为0。 $x_1,y_1),(x_2,y_2)]$ 是先验信息区域，对于 anchor-based检测器， $x_2-x_1$ 是图像宽度， $y_2-y_1$ 是图像高度；对于 anchor-free检测器， $x_2-x_1=y_2-y_1=1$ 。
现有小目标检测方法的问题：
- 第一：当特定 gt 与特定 prior 不重叠时，它们的位置关系无法通过IoU或中心采样策略解决；而大部分的小目标的 gt 与其 prior 不发生重叠
- 第二，当前先验区域主要遵循均匀分布，并对先验区域内的每个位置进行平等对待（ $v = 常数$ ）；但实际上，当将特征点的感受野重新映射回输入图像时，有效感受野实际上是高斯分布的，均匀分布先验和高斯分布感受野之间的差别将导致 gt 与分配给它的特征点的感受野不匹配
贡献：
- 通过实验揭示了当前 anchor-based 和 anchor-free 的检测器在小目标标签分配中存在尺度样本不平衡问题
- 为了缓解上述问题，引入基于感受野标签分配（RFLA）的策略。 RFLA 可以替换主流检测器中的基于 box 和基于 point 的标签分配策略，提高其在 TOD 上的性能

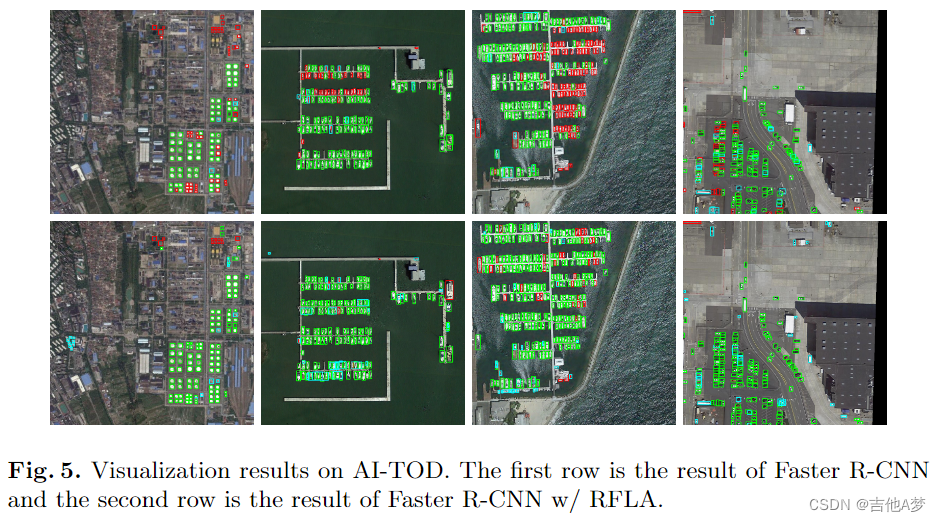

- 在四个数据集上进行了实验。在AI-TOD数据集上得到SOTA效果，且在推理阶段没有额外开销

方法

在这里插入图片描述

感受野建模（Receptive Field Modelling）

原来检测器的工作方式：
- anchor-based 的检测器在 FPN 的不同层上平铺不同尺度的先验框，以辅助标签分配，因此在FPN不同层上检测不同尺度的对象
- anchor-free检测器将不同比例范围内的对象分组到不同水平的FPN上进行检测
- 尽管标签分配策略各不相同，但 anchor-based 和 anchor-free 的一个共同点是将适当感受野的特征点分配给不同尺度的对象。
- 因此可以直接将感受野用作标签分配的先验
理论感受野TRF：
$tr_n=tr_{n-1}+(k_n-1)\prod_{i=1}^{n-1}s_i$
其中 $tr_n$ 表示第 $n$ 个卷积层上每一个点上的 TRF， $k_n$ 和 $s_n$ 表示第 $n$ 个层上卷积操作的卷积核大小和 stride
有效感受野ERF：ERF 和 TRF 具有相同的中心点，但每个特征点的 ERF 仅占整个 TRF 的一部分。因此，使用每个特征点 $x_n,y_n)$ 的位置作为标准二维高斯分布的均值向量。由于难以获得精确的 ERF，将 ERF 半径 $er_n$ 近似为 TRF 半径的一半。 $er_n$ 的平方用作标准方形卷积核的二维高斯分布的协方差。综上所述，我们将 ERF 的范围建模为二维高斯分布 $N_e(μ_e,Σ_e)$ :

感受野距离（Receptive Field Distance）

对gt建模：将 gt 框 $x_g,y_g,w_g,h_g)$ 建模为标准的二维高斯分布 $N_g(μ_g, Σ_g)$ ，其中每个 gt 的中心点作为高斯的均值向量，半边长的平方作为协方差矩阵，即
RFD：研究了高斯分布之间的三种典型距离作为感受野距离候选（RFDC）。这些距离测量包括Wasserstein距离、K-L散度和J-S散度。高斯分布之间的J-S散度没有闭式解，在近似其解时将引入大量计算，因此，不使用J-S散度

分层标签分配（Hierarchical Label Assignment）

在分配之前，计算特征点和gt之间的RFD得分矩阵
在第一阶段，根据每一个特征点与每一个gt 的RFD得分进行排序; 然后，将正标签分配给前k个RFD得分的特征点; 最后，得到分配结果 $r_1$ 和已经分配的特征的相应掩码 $m$ ，其中m是二进制值（0/1）。
在第二阶段，为了提高整体召回率和缓解离群值, 通过乘以一个阶段因子 $\beta$ 把有效半径 $er_n$ 减小，然后重复上述排序策略，对每一个 gt 补充一个正样本，得到分配结果 $r_2$ 。最终的分配结果 $r$ 如下：
$r=r_1m+r_2(1-m)$
其中采用掩码操作 m 是为了避免为那些已经分配了足够样本的 gt 引入过多的低质量样本。并不是说被遮挡的样本会被分配给较小的 gt。将 RFD 与 HLA 策略相结合，我们可以得到完整的 TOD 基于感受野的标签分配 (RFLA) 策略
