ARM 编程模拟器

ARM 编程模拟器网站地址：

https://cpulator.01xz.net/?sys=arm-de1soc

在汇编里也有函数的概念，我们将使用函数看看如何调用一个位置并返回

调用：在程序里移动到不同的标签，然后执行标签里的内容

使用链接寄存器进行分支并返回

假设我要写一个程序，作用是将两个数值相加，然后将这个功能设置为一个函数，以便重复利用

首先我们随便移动一些值到寄存器里

.global _start
_start:
	mov r0,#1
	mov r1,#3

然后写一个分支，作用是相加两个寄存器的值

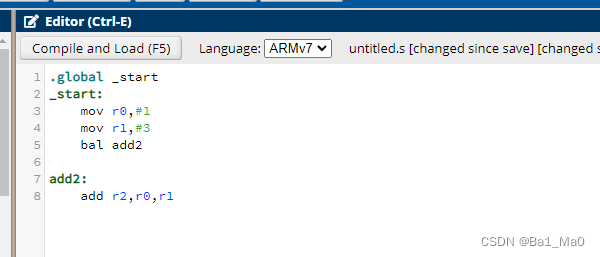

.global _start
_start:
	mov r0,#1
	mov r1,#3
	bal add2   //跳转到add2分支里执行内容

add2:
	add r2,r0,r1   //r2 = r0 + r1

在这里插入图片描述

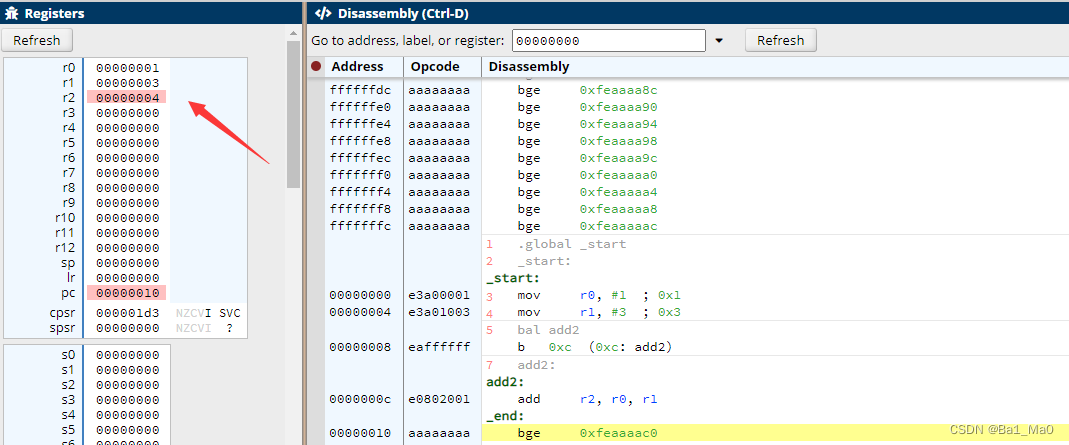

然后按f5执行程序，可以看到，这个程序以我们想要的方式执行了

在这里插入图片描述

但现在的问题是，如果我想在函数调用后继续执行主函数里的内容，但是在这里调用之后就退出程序了

我们可以添加一个返回地址就能回到主函数里了

.global _start
_start:
	mov r0,#1
	mov r1,#3
	bl add2   //bl：跳转指令，用于返回到跳转指令之后的那个指令继续执行
	mov r3,#3

add2:
	add r2,r0,r1

在使用了bl指令之后，在寄存器中有一个叫做lr的链接寄存器，作用是保存子程序返回地址，然后我们执行程序看看

在这里插入图片描述

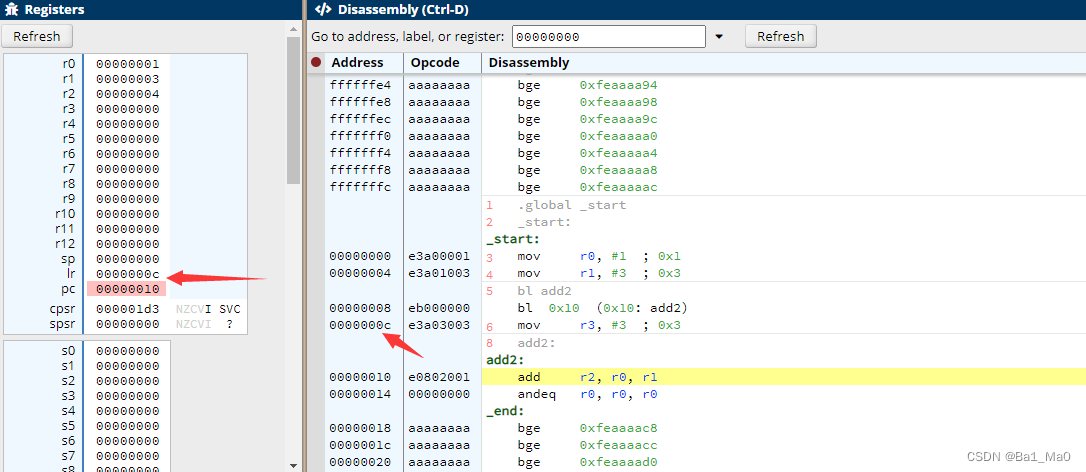

在实行了跳转之后，lr寄存器里的值就是之后mov操作的地址

之后可以使用bx指令

bx：跳转到指定寄存器里的位置

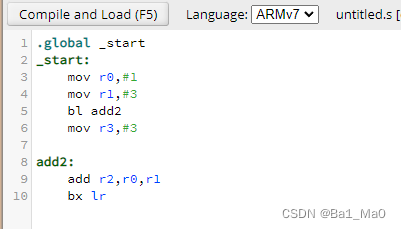

.global _start
_start:
	mov r0,#1
	mov r1,#3
	bl add2
	mov r3,#3

add2:
	add r2,r0,r1
	bx lr   //跳转到lr链接寄存器里的位置

在这里插入图片描述

然后我们执行完整的程序看看

在这里插入图片描述

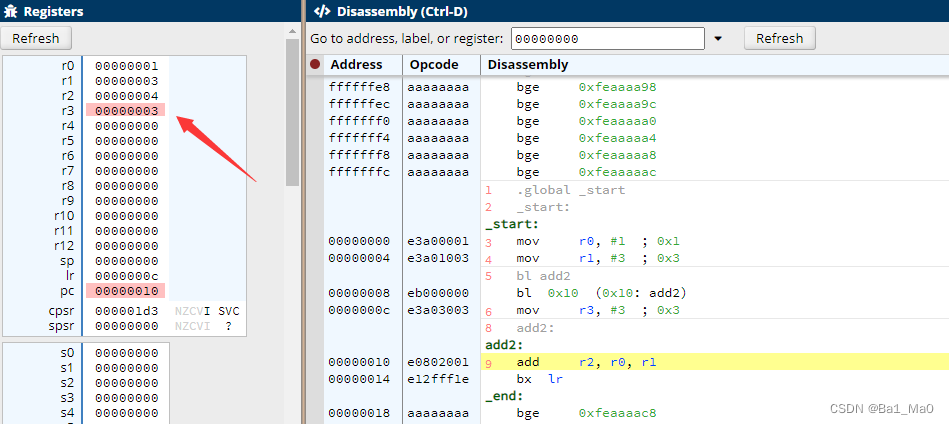

可以看到成功返回到了主函数里继续执行mov的操作了

从堆栈内存中保存和检索数据

在我们写程序时，为了进行不同的计算，我们需要在写的过程中使用不同的寄存器，但他内部的寄存器是有限的，该怎么办呢

我们可以在使用后恢复原来寄存器里的值
这里写一个简单的小程序来演示，首先移动一些值到寄存器里

.global _start
_start:
	mov r0,#1
	mov r1,#3

然后我们调用一个函数，移动一些值到相同的寄存器里，然后相加，最后返回

.global _start
_start:
	mov r0,#1
	mov r1,#3
	bl baimao   //跳转到baimao分支里执行内容
baimao:
	mov r0,#5
	mov r1,#5
	add r2,r0,r1   //r2 = r0 + r1
	bx lr   //跳转到lr链接寄存器里的位置

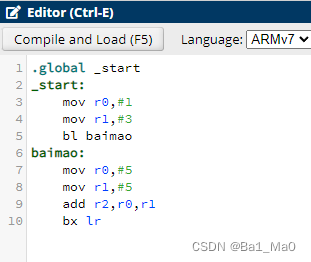

在这里插入图片描述

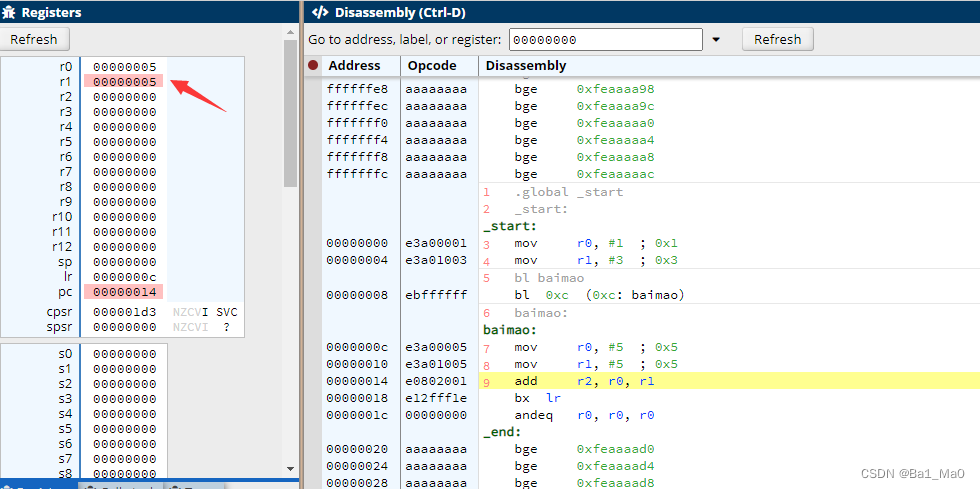

当我们进入baimao这个函数时，r0和r1寄存器里的值将被覆盖

在这里插入图片描述

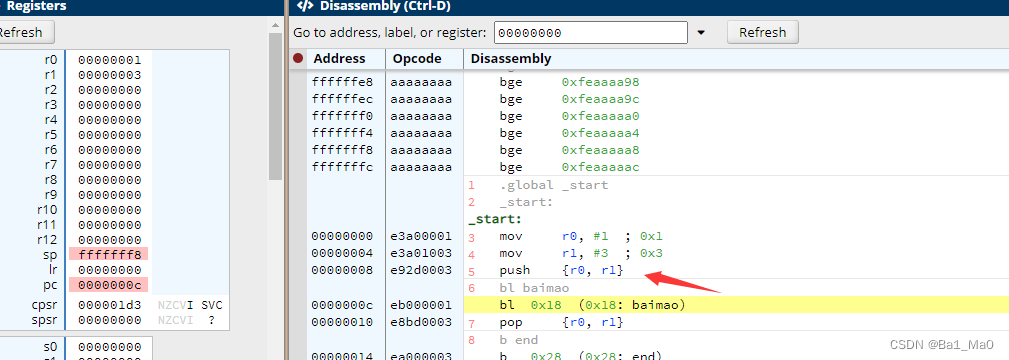

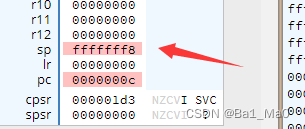

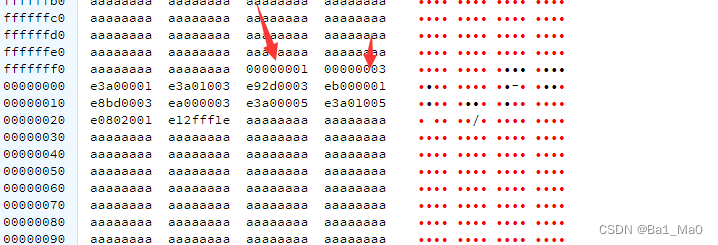

我们可以将r0和r1寄存器的值push进堆栈中，这样做的目的是，当程序执行完之后，我们还可以pop出堆栈，还原寄存器里的数值

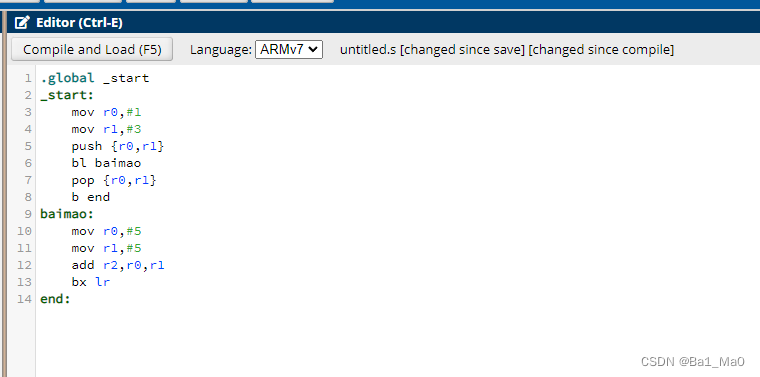

.global _start
_start:
	mov r0,#1
	mov r1,#3
	push {r0,r1}   //将r0和r1寄存器里的值push进堆栈
	bl baimao

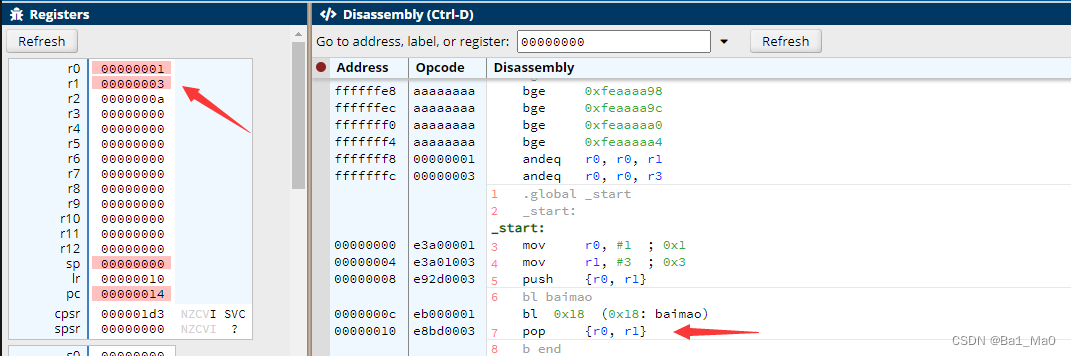

	pop {r0,r1}  //在函数执行完之后，将堆栈里的值弹出来，还原寄存器里的数值
	b end  //跳转到end分支，结束程序
baimao:
	mov r0,#5
	mov r1,#5
	add r2,r0,r1
	bx lr   //跳转到lr链接寄存器里的位置
end:

在这里插入图片描述
