OSPF---开放式最短路径优先协议

基本概念：

使用范围：IGP（AS内部使用的）
传递真实掩码（无类别的路由协议）
优先级---10
COST===参考带宽/实际带宽（参考带宽默认100M）
OSPFv1、OSPFv2、OSPFv3
SPF
及其消耗路由器资源的协议
OSPF是跨层封装（协议号---89）

OSPF 特点：
1.OSPF 是一种典型的链路状态型路由协议---LS---传递拓扑
2.传递信息称作LSA，LSA 链路状态通告，包含路由信息和拓扑信息。

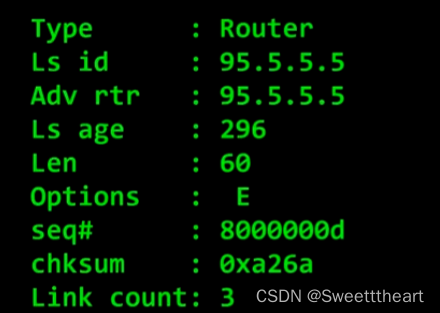

路由LSA：描述本路由器上接口的路由信息
拓扑LSA：描述路由器之间的连接状态
3.更新方式：触发更新+30分钟的链路状态刷新
4.更新地址：组播和单播更新，组播地址： 224.0.0.5（ALL SPF router） 224.0.0.6 （ALL DR router）
5.支持路由认证
6.支持手工汇总
7.支持区域划分
8.OSPF 比较消耗设备资源

OSPF区域：

区域划分的意义： 1.减少LSA的数量 2.减少LSA的传播范围
区域的划分是基于接口的（链路的）
区域的标记：使用了32个二进制 1.十进制 2.类似于IP地址 A.B.C.D
区域的分类：骨干区域：区域标记为0或0.0.0.0

非骨干区域：区域标记不等于0或0.0.0.0

区域设计原则：向日葵型网络结构

1.OSPF网络中必须存在并唯一的骨干区域（单区域除外）
2.若存在非骨干区域，非骨干区域必须与骨干区域直接相连

OSPF中路由器的角色：
骨干路由器：一个路由器所有接口都在area 0区域
非骨干路由器：一个路由器的所有接口都不属于area 0区域

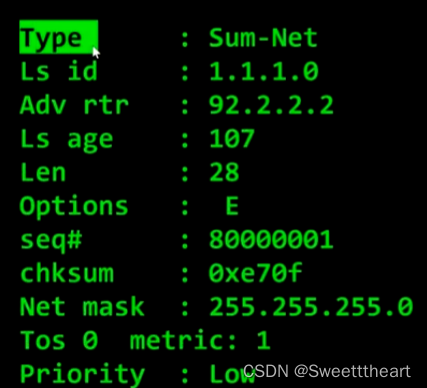

ABR：区域边界路由器，能够产生3类LSA的路由器

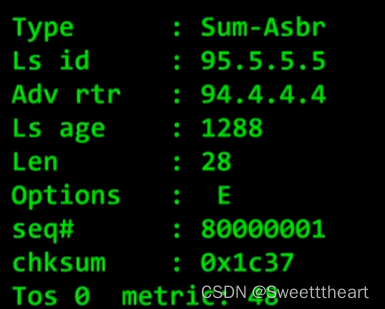

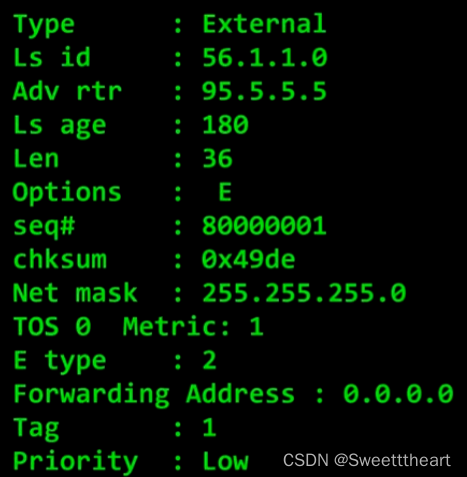

ASBR：自治系统边界路由器，能够产生5类或7类LSA的路由器

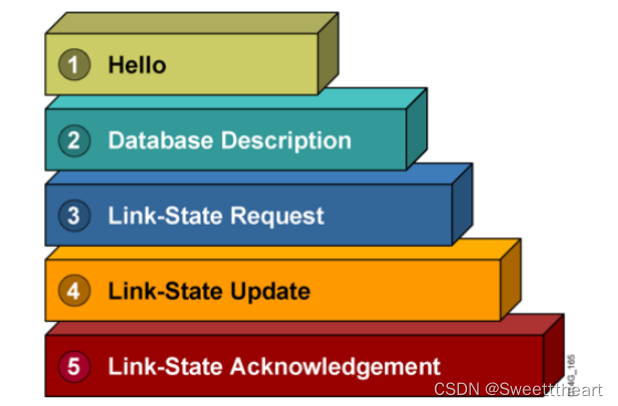

OSPF 消息数据包：

hello包：周期性发送，周期时间10s或30s（根据不同的网络类型默认10s或30s）

建立并维持OSPF 邻居关系（邻居关系建立之后充当保活包功能）

DBD包：数据库描述报文,携带LSA头部信息的DBD

包含了本地所有邻居的目录信息

LSR报文：链路状态请求，按照DBD中报文的未知LSA头部进行请求
LSU报文：链路状态更新，真正的包含了LSA信息
LSAck 报文：链路状态确认报文

OSPF 邻居状态机制：

down：关闭状态-----一旦启动OSPF协议，则发出hello包，进入下一状态
init：初始化状态----收到的hello包中存在本地的RID值，进入下一状态
attempt（尝试过渡）
2-way：双向通讯状态------邻居关系建立的标志
条件匹配：匹配成功进入下一阶段，匹配失败，则永远停留在邻居状态
exstart：预启动状态----使用未携带真实数据的DBD报文进行主从关系选举，RID大为主，优先进入

exchange：转交换状态-----使用携带真实数据的DBD报文进行目录共享
loading：加载状态----邻居之间使用LSR/LSU/LSAck三种报文来获取完整的拓扑信息

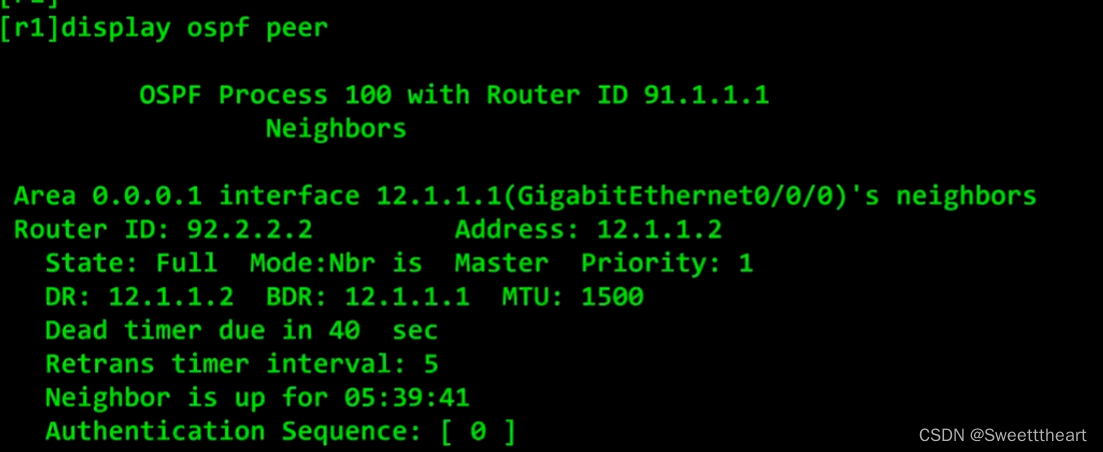

full：转发状态----拓扑交换完成后进入该状态，标志着邻接关系的建立

邻居关系建立条件：
1.router-id 必须不同
2.area ID 相同
3.认证：认证类型（不认证=0 明文认证=1 MD5=2）认证数据
4.hello时间，dead时间必须一致
5.特殊区域标识一致（E（外部路由位）=1 ； N（NSSA外部路由位）=0 P=0）
6.MA网络中，网络掩码必须一致
7.必须同时使用单播或组播更新
8.更新源检测（双方的IP地址必须在同一网段）

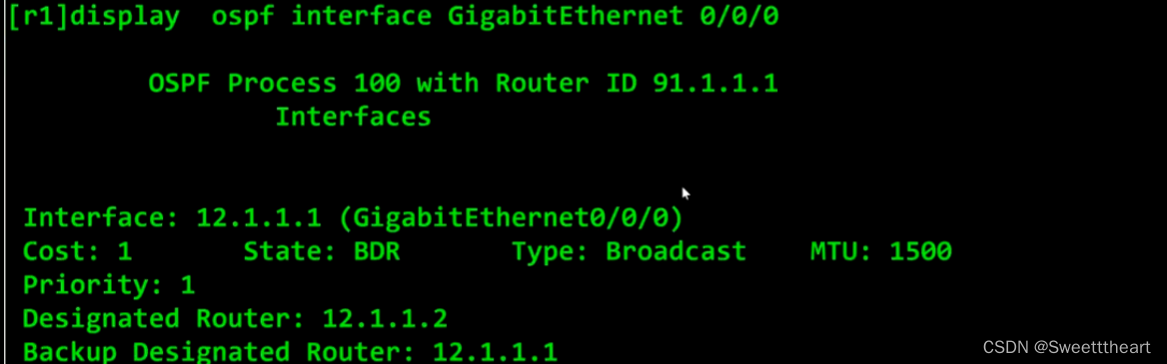

邻居状态下（two-way）： MA的网络中会选举DR（指定路由器） BDR（备份指定路由器）
