DC-DC模块中EMC产生的机理
电流、电压变化 ⇓ 电磁波、 E M C 问题 电流、电压变化 \\ \quad \\ \Downarrow \\ \quad \\ 电磁波、EMC问题 电流、电压变化⇓电磁波、EMC问题

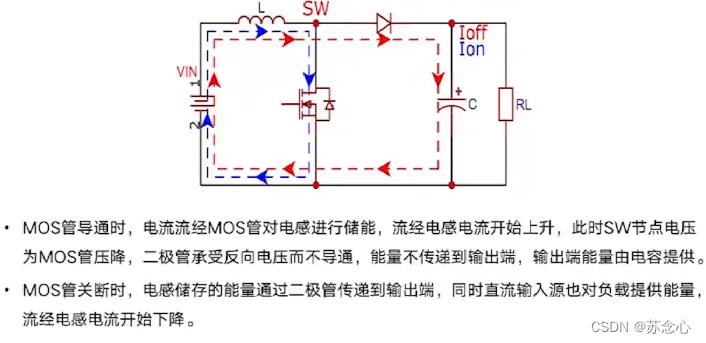

buck-boost
其中直流电压源10V
\;
buck-boost分成两个环路：
- 开通loop
- 续流loop
\;

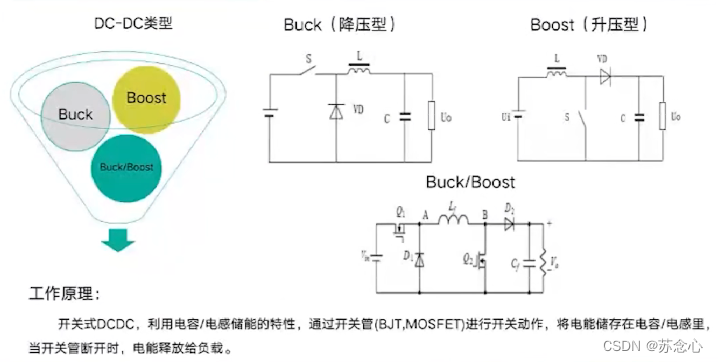

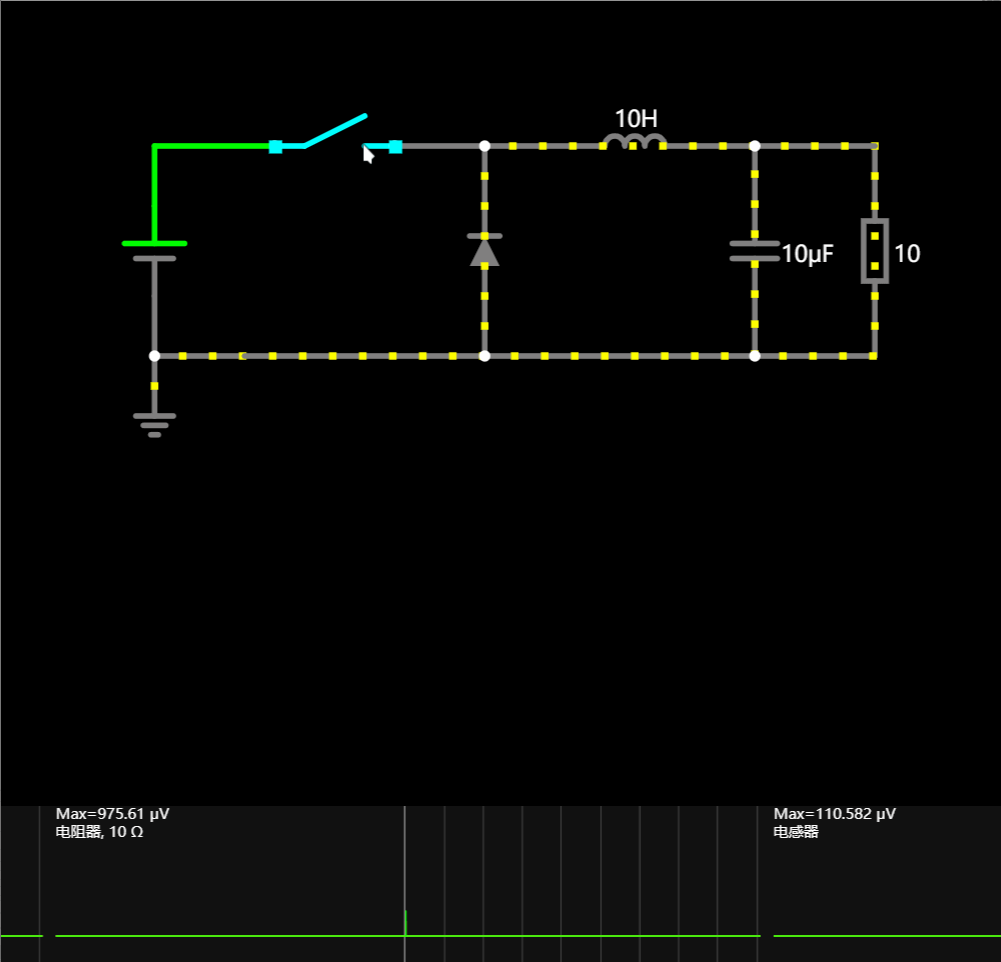

buck（降压）
\;
boost（升压）
\;

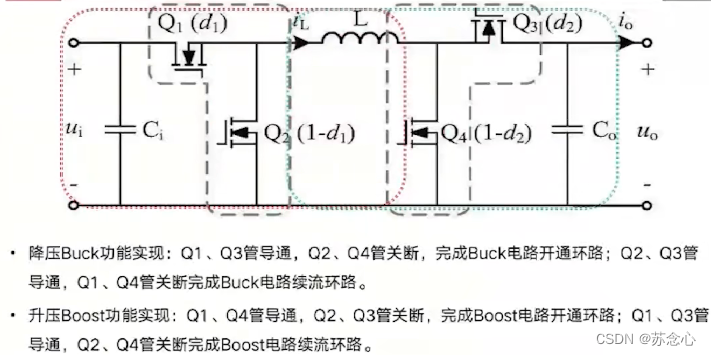

buck-boost
\;\\\;\\\;
原因
1.电感磁场
（1）电感磁场空间辐射耦合
环形线圈电感：磁路闭合，泄漏少，很少的电磁干扰
工字形电感：储能，高功率
（2） 磁场穿过金属产生的涡流
板子可能离金属近了就有问题，远了就没事了
解决方法是把电感屏蔽，或者把该金属接地
\;\\\;\\\;
2.开关噪声
开关管的高速开关及整流二极管的反向恢复产生高 d i / d t di/dt di/dt和高 d v / d t dv/dt dv/dt，它们产生的浪涌电流和尖峰电压形成了干扰源。开关管工作在硬开关时还会产生高 d i / d t di/dt di/dt和高 d v / d t dv/dt dv/dt，从而产生大的电磁干扰
d i / d t di/dt di/dt和 d v / d t dv/dt dv/dt是开关电源自身产生电磁干扰的关键因素，减小其中的任何一个都可以减小开关电源中的电磁干扰
\;
（1）MOS管开关噪声
MOS管的寄生电容放电引起开关噪声，解决的办法有两种，第一种就是降低开关速度，第二张就是在MOS上并联一个二极管
（2）二极管续流开关噪声
\;\\\;\\\;

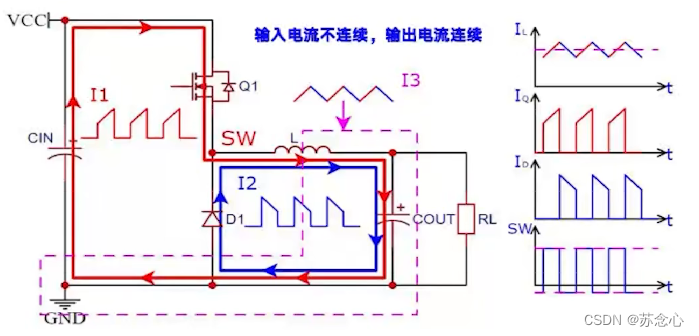

3.电流loop
开通loop
关断loop
主功率loop
高频loop
\;\\\;\\\;
4.反馈loop
反馈信号是根据负载轻重，反馈给芯片内部运放调节开关控制的信息窗口
反馈信号不稳定导致芯片误调整，后端用电设备可能损坏
（1）反馈信号设计
分压电阻参数
前馈电容补偿
FB引脚增加滤波电容（FB就是feedback）
（2）反馈信号PCB设计
反馈信号取电位置
反馈信号两侧增加地线屏蔽（只能屏蔽电场，不能屏蔽360°的磁场）
反馈信号采用差分布线（差分抗干扰强）
反馈信号loop面积最小化（反馈线尽量短）
反馈信号远离强干扰源
想要loop最小，那么磁场对消效果好，空间辐射就少，能量都在loop内部
\;\\\;\\\;
5.EN控制信号
EN脚开启电压
因为2.8V是TTL高电平(>2.4V)，所以EN脚开启电压建议设置在2.8V以上
EN脚是控制DC-DC芯片开关控制引脚，EN控制电平的稳定性是DC-DC芯片可靠工作的重要条件
当控制电平设置在芯片开启电压的边界值，抗扰度测试开启电平波动偏离芯片门限电压，会出现DC-DC芯片误关闭的情况，
引起输出电压跌落，后端用电设备异常
EN脚控制信号布线
\;\\\;\\\;
6.寄生参数
寄生参数 ⇒ 寄生振荡 ⇒ 寄生频率 寄生参数\Rightarrow 寄生振荡 \Rightarrow 寄生频率 寄生参数⇒寄生振荡⇒寄生频率
寄生振荡改变寄生电感、寄生电容
不需要再加什么东西，因为那样会有新问题
减少loop面积也可以降低寄生参数，可以通过减少地线长度来减少loop面积
功率器件寄生参数
PCB寄生参数
器件+PCB寄生参数
结构装配寄生参数
过孔和接地不能随便打，情况很复杂
（mos管寄生电容产生下冲振铃）
（续流二极管会产生上冲振铃）
\;\\\;\\\;
