一、实验目的
本次实验的目的是为了模拟现实中，使用Console口对设备进行带外管理。
不管是哪个厂商的网络设备，一般都有Console口，使用方法也是一样的。早期都是使用一端为水晶头，另一端为RS232（串行接口）的Console线来连接PC和设备。现在多使用的是一端为水晶头，另一端为USB的Console线来连接设备。（下面有附图）
连接后，要在PC上使用终端仿真程序（比如SecureCRT、PuTTY）设置波特率为9600才能登录设备。
二、华为eNSP模拟Console登录

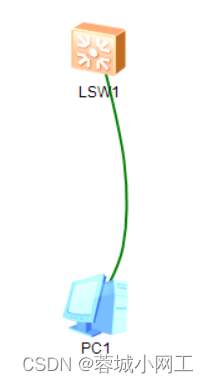

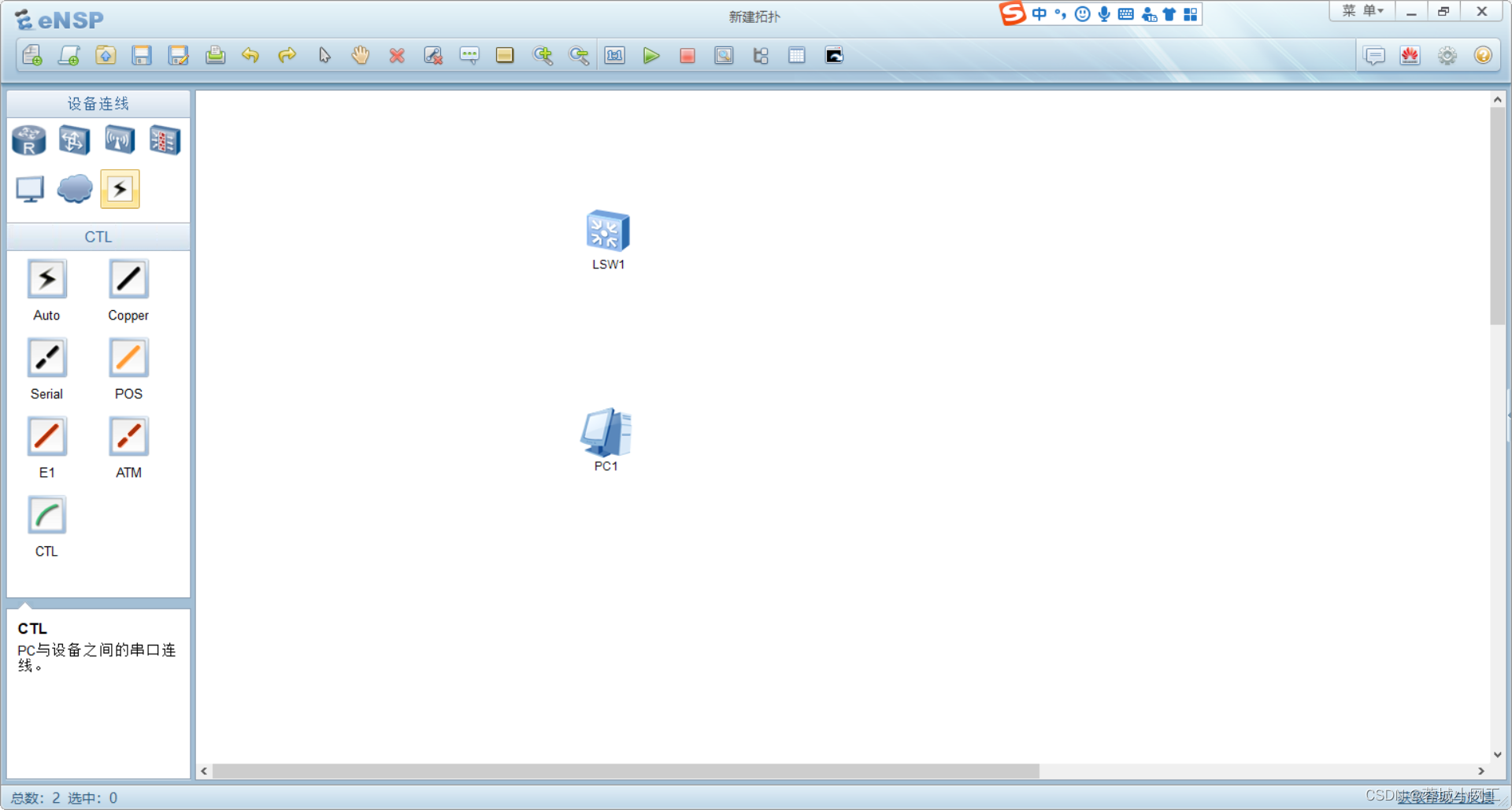

拖出一台交换机和一个PC

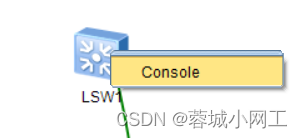

使用CTL线连接PC的RS232接口与设备的Console接口

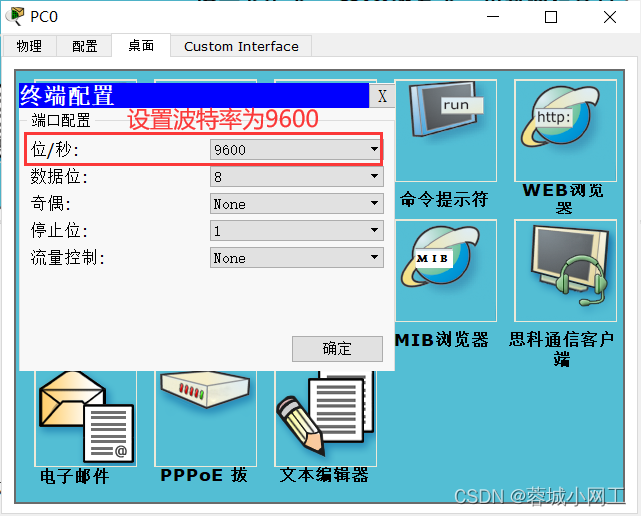

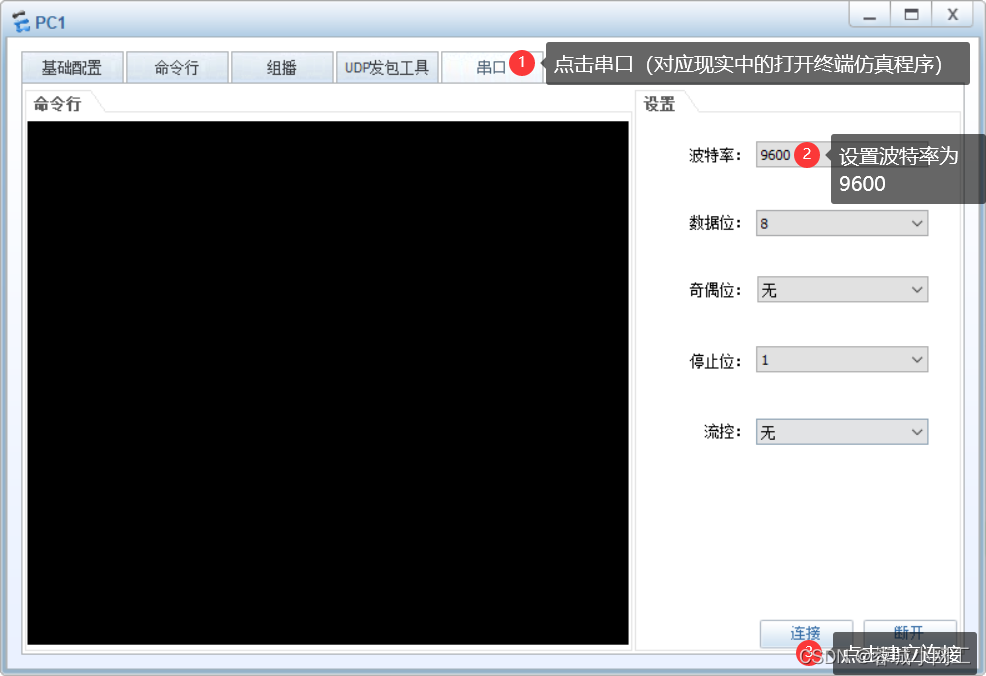

设备启动完成后，打开PC设置波特率，与设备建立连接

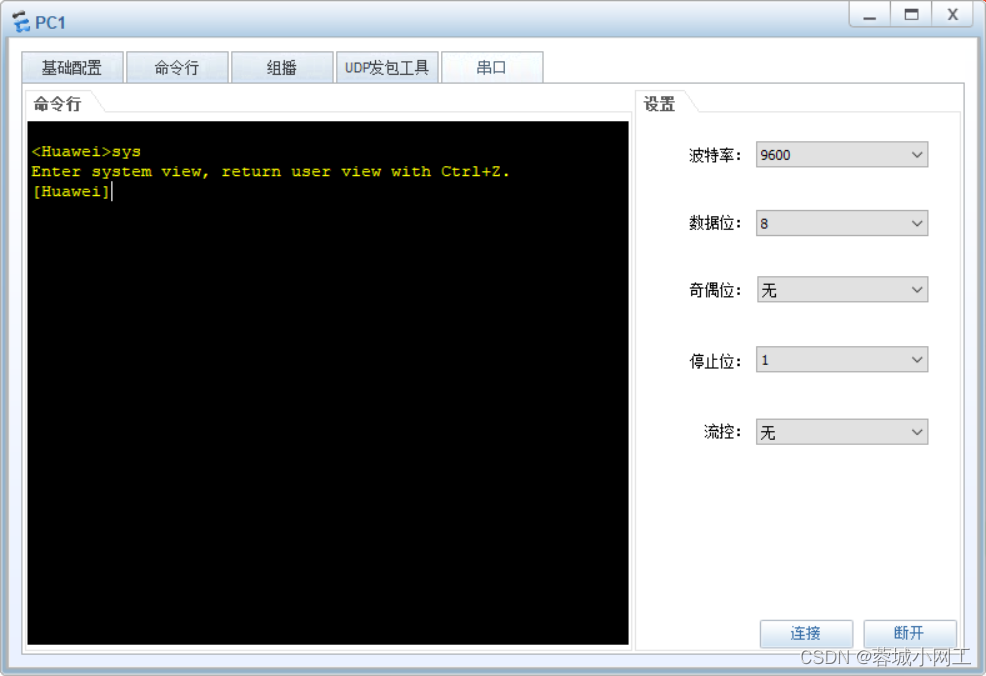

建立连接后就可以对设备进行配置了
三、思科模拟器模拟Console登录

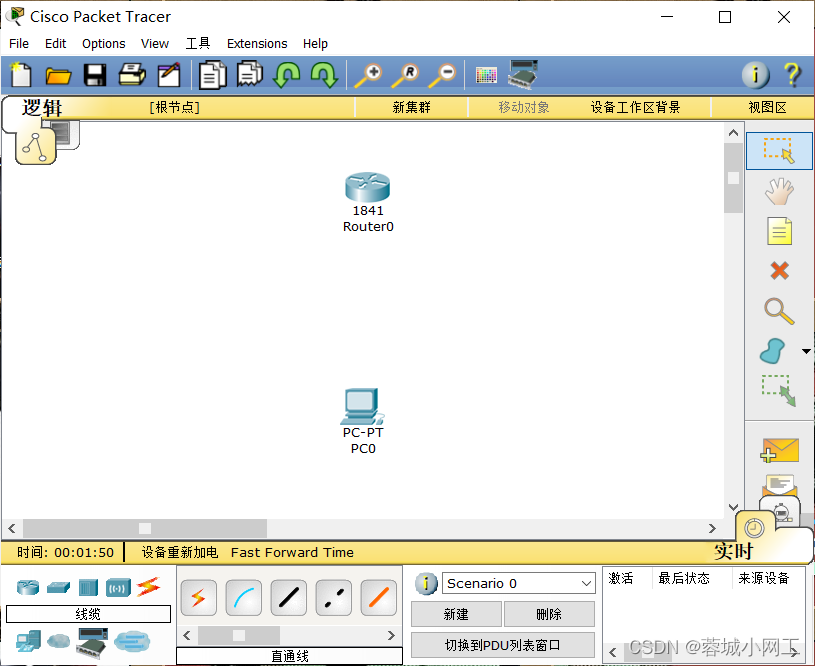

拖出一台路由器，一个PC

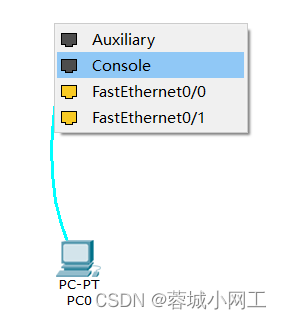

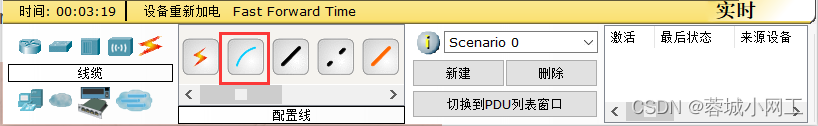

使用配置线连接PC的RS232接口和路由器Console接口

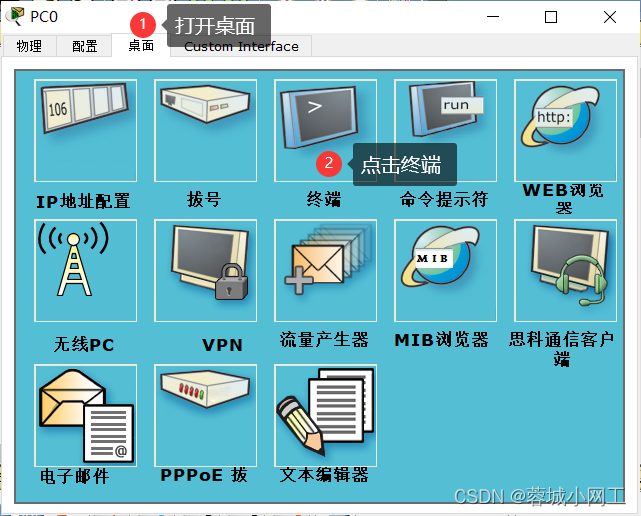

打开PC使用终端软件与设备建立连接

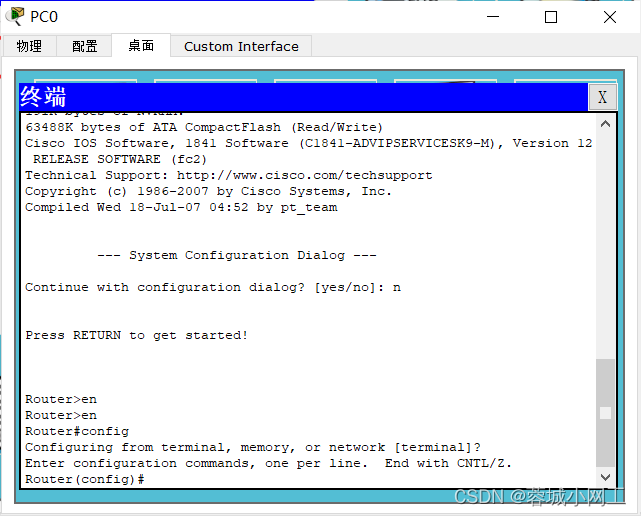

连接成功后可对设备进行配置
四、附图

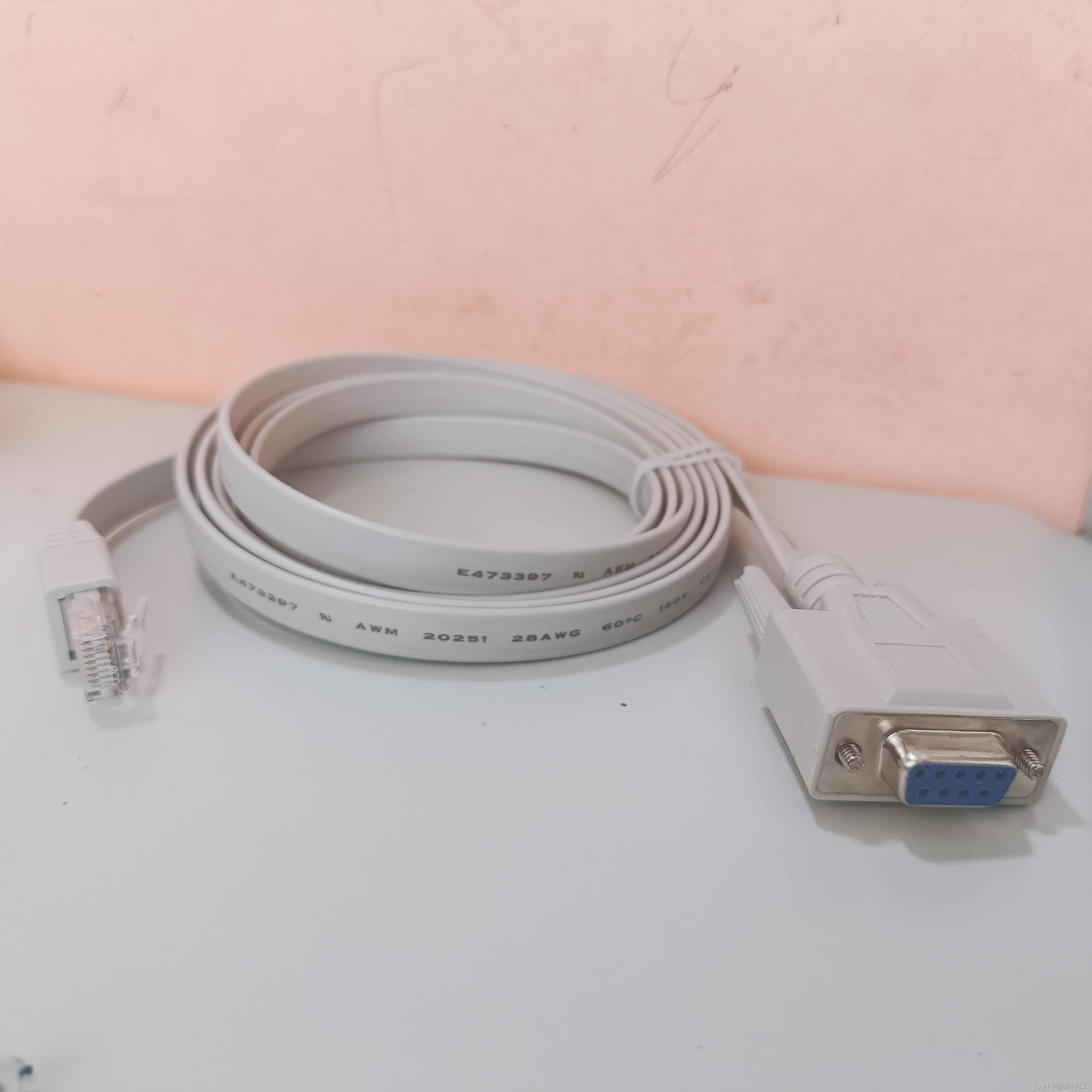

早期Console线（水晶头——RS232）

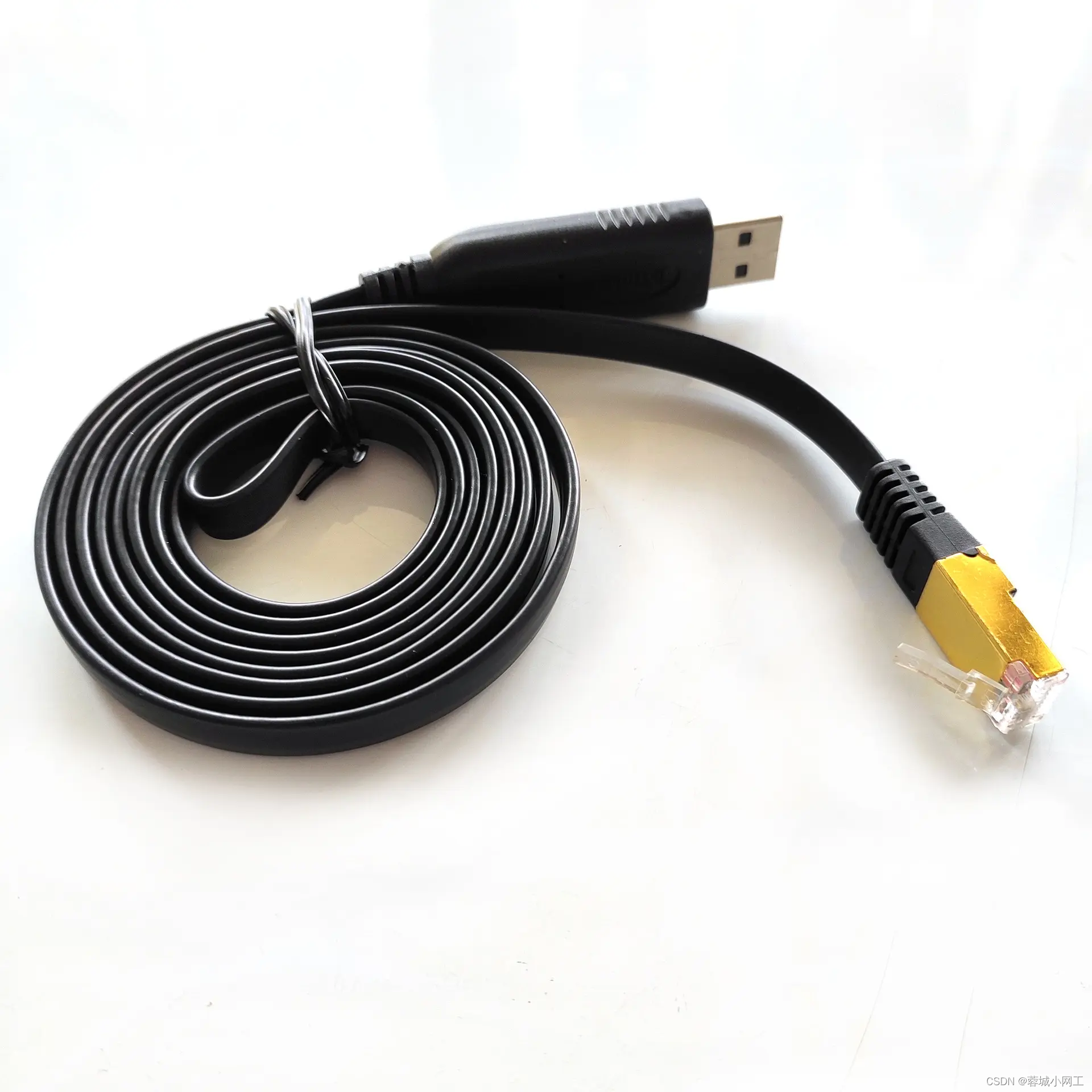

现在使用的Console线（水晶头——USB）
设备的Console接口
PC的RS232接口（串行接口）
