上节CAD入门教程中小编给大家介绍了浩辰CAD电气软件中设备表定义功能的相关使用技巧，为了让大家对此功能有更深入的了解，接下来的CAD入门教程小编将继续给大家介绍正版CAD软件——浩辰CAD电气软件中设置CAD设备表的相关操作技巧。
CAD设备表定义中表格设置技巧：

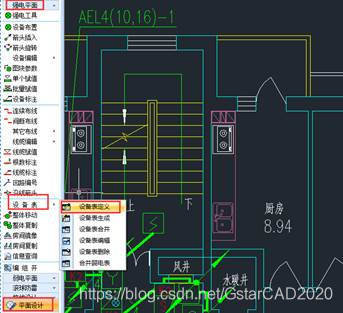

首先打开浩辰CAD电气软件，然后找到并依次点击【平面设计】→【强电平面】→【设备表】→【设备表定义】。如下图所示：

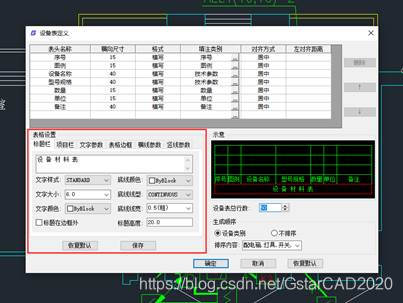

执行命令后，即可调出【设备表定义】对话框。如下图所示：
上节CAD入门教程中给大家介绍了设备表定义对话框的相关控件说明。接下来给大家具体介绍一下【设备表定义】对话框中表格设置相关控件说明：
标题栏：标题栏就是设备表名称，可以设置名称文字，文字样式、大小、颜色，底线颜色、线型、 线宽，标题栏高度，以及标题是否在边框外。

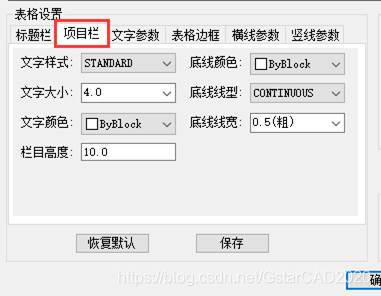

项目栏：项目栏为材料表的各项目表头，可以设置栏目高度，文字样式、大小、颜色，底线颜色、 线型、线宽。
文字参数：是指除标题栏、项目栏以外的表格内文字参数的设置。其中表格倒序是指勾选此项，生成的设备材料表倒序显示。
表格边框：是指设备材料表的外边框，可以设置边框颜色、线型、线宽。
横线参数：是指除表格边框、标题栏底线、项目栏底线以外的所有横线，可以设置颜色、线型、线 宽、行高。
竖线参数：是指除表格边框以外的所有竖线，可以设置颜色、线型、线宽。
以上CAD入门教程就是正版CAD软件——浩辰CAD电气软件中设置CAD设备表的相关操作技巧，对此感兴趣的小伙伴可以关注小编查看更多相关CAD入门教程哦！
