GPT分区表详解
GPT学习文档

概述

先说说目前广泛使用的磁盘分区表方案。传统的分区方案(称为MBR分区方案)是将分区信息保存到磁盘的第一个扇区(MBR扇区)中的64个字节中，每个分区项占用16个字节，这16个字节中存有活动状态标志、文件系统标识、起止柱面号、磁头号、扇区号、隐含扇区数目(4个字节)、分区总扇区数目(4个字节)等内容。由于MBR扇区只有64个字节用于分区表，所以只能记录4个分区的信息。这就是硬盘主分区数目不能超过4个的原因。后来为了支持更多的分区，引入了扩展分区及逻辑分区的概念。但每个分区项仍用16个字节存储。

MBR分区方案不是用得好好的吗？为什么要提出新的方案呢？那就让我们看看MBR分区方案有什么问题。前面已经提到了主分区数目不能超过4个的限制，这是其一，很多时候，4个主分区并不能满足需要。另外最关键的是MBR分区方案无法支持超过2TB容量的磁盘。因为这一方案用4个字节存储分区的总扇区数，最大能表示2的32次方的扇区个数，按每扇区512字节计算，每个分区最大不能超过2TB。磁盘容量超过2TB以后，分区的起始位置也就无法表示了。在硬盘容量突飞猛进的今天，2TB的限制将很快被突破。由此可见，MBR分区方案已经无法满足需要了。

GPT分区

GUID分区表(简称GPT，使用GUID分区表的磁盘称为GPT磁盘)是源自EFI标准的一种较新的磁盘分区表结构的标准。与目前普遍使用的主引导记录(MBR)分区方案相比，GPT提供了更加灵活的磁盘分区机制。它具有如下优点：

1、支持2TB以上的大硬盘。

2、每个磁盘的分区个数几乎没有限制（Windows系统最多只允许划分128个分区）。

3、分区大小几乎没有限制。又是一个“几乎”。因为它用64位的整数表示扇区号，对于每个扇区大小为512字节的磁盘，那意味着可以有9.4ZB(9.4 x 10^21字节)或18 E 个512字节（9,444,732,965,739,290,426,880字节 或 18,446,744,073,709,551,615（2^64-1）个扇区 x 512（=2^9）字节每扇区）。

4、分区表自带备份。在磁盘的首尾部分分别保存了一份相同的分区表，其中一份被破坏后，可以通过另一份恢复；

5、循环冗余检验值针对关键数据结构而计算，提高了数据崩溃的检测几率；

6、 虽然MBR提供1字节分区类型代码，但GPT使用一个16字节的全局唯一标识符（GUID）值来标识分区类型，这使分区类型更不容易冲突；

7、每个分区可以有一个名称(不同于卷标)。

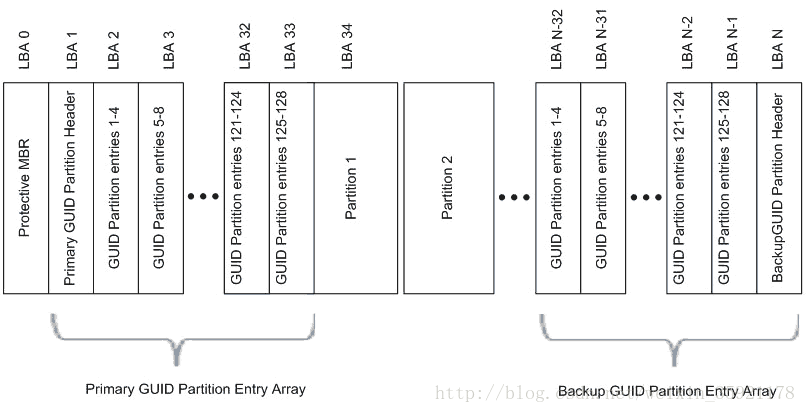

GPT分区表的结构

LBA0（保护MBR）：

在GPT分区表的最开头，处于兼容性考虑仍然存储了一份传统的MBR（LBA 0），这个MBR叫做保护性MBR（Protective MBR）。

保护性MBR保护GPT磁盘不受以前发布的MBR磁盘工具的危害。这些工具不能感知GPT，也无法正确地访问GPT磁盘。这些工具通过解释保护性MBR，将GPT磁盘看成一个封装的（可能无法识别）分区，而不是错误地当成一个未分区的磁盘，并且拒绝对硬盘进行操作。这就避免了意外删除分区的危险。

在支持从GPT启动的操作系统中，这里也用于存储第一阶段的启动代码。在这个MBR中，只有一个标识为0xEE的分区，以此来表示这块硬盘使用GPT分区表。
在使用MBR/GPT混合分区表的硬盘中，这部分存储了GPT分区表的一部分分区（通常是前四个分区），可以使不支持从GPT启动的操作系统从这个MBR启动，启动后只能操作MBR分区表中的分区。

EFI部分

EFI部分又可以分为4个区域：EFI信息区(GPT头)、分区表、GPT分区、备份区域。

1. EFI信息区(GPT头)
   起始于磁盘的LBA1，通常也只占用这个单一扇区。其作用是定义分区表的位置和大小。GPT头还包含头和分区表的校验和，这样就可以及时发现错误。

2. 分区表
   分区表区域包含分区表项。这个区域由GPT头定义，一般占用磁盘LBA2～LBA33扇区。分区表中的每个分区项由起始地址、结束地址、类型值、名字、属性标志、GUID值组成。分区表建立后，128位的GUID对系统来说是唯一的。

3. GPT分区
   最大的区域，由分配给分区的扇区组成。这个区域的起始和结束地址由GPT头定义。

4. 备份区
   备份区域位于磁盘的尾部，包含GPT头和分区表的备份。它占用GPT结束扇区和EFI结束扇区之间的33个扇区。其中最后一个扇区用来备份1号扇区的EFI信息，其余的32个扇区用来备份LBA2～LBA33扇区的分区表。

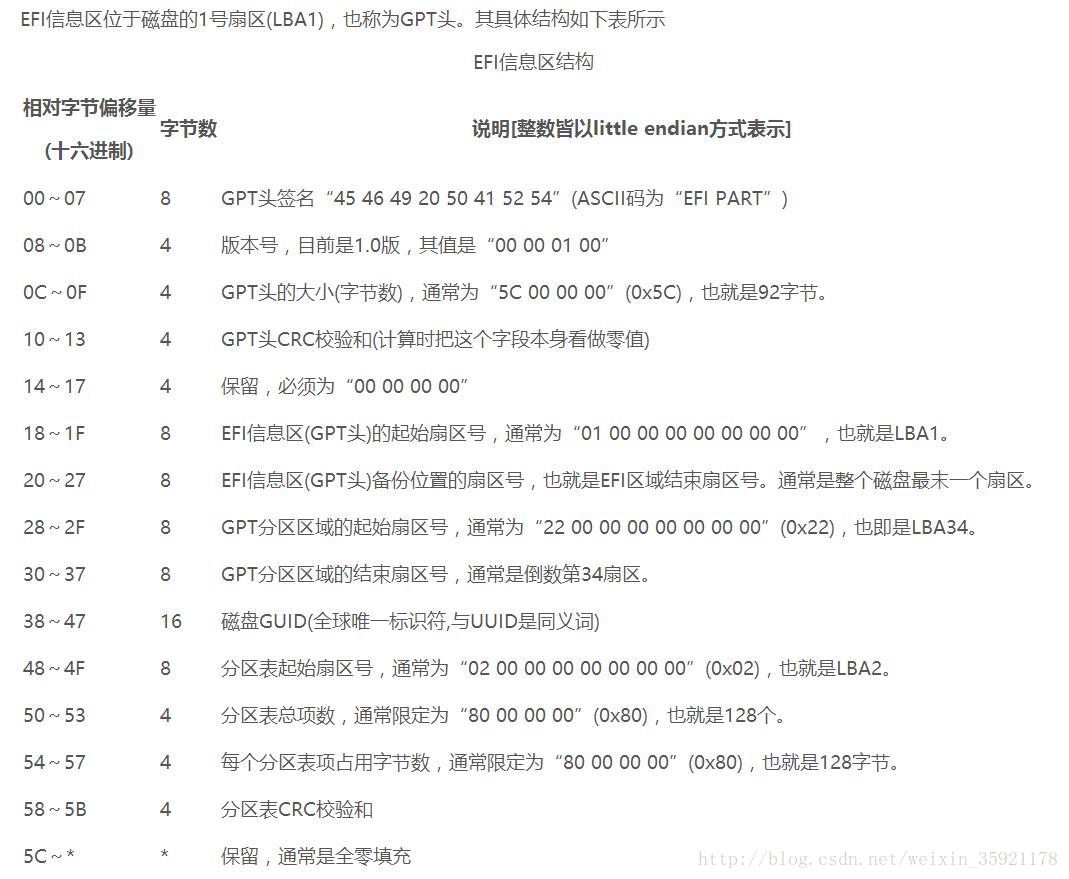

EFI信息区数据结构

分区表头（LBA 1）定义了硬盘的可用空间以及组成分区表的项的大小和数量。在使用64位Windows Server 2003的机器上，最多可以创建128个分区，即分区表中保留了128个项，其中每个都是128字节。（EFI标准要求分区表最小要有16,384字节，即128个分区项的大小）

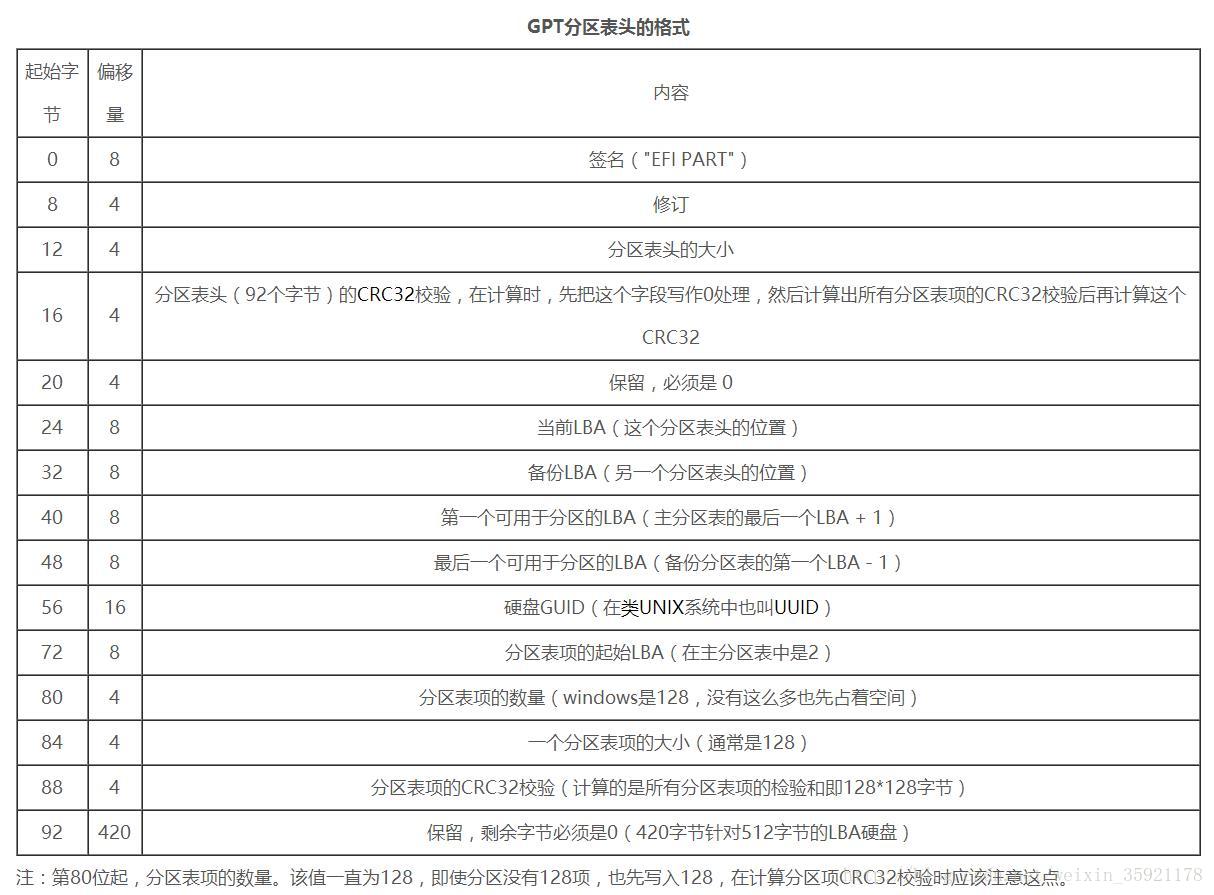

分区表头还记录了这块硬盘的GUID，记录了分区表头本身的位置和大小以及备份分区表头和分区表的位置和大小（在硬盘的最后）。它还储存着它本身和分区表的CRC32校验。固件、引导程序和操作系统在启动时可以根据这个校验值来判断分区表是否出错，如果出错了，可以使用软件从硬盘最后的备份GPT中恢复整个分区表，如果备份GPT也校验错误，硬盘将不可使用。以下是分区表头结构的具体信息：

分区项

LBA 2–33的位置存放的是分区表项。GPT分区表使用简单而直接的方式表示分区。一个分区表项的前16字节是分区类型GUID。接下来的16字节是该分区唯一的GUID（这个GUID指的是该分区本身，而之前的GUID指的是该分区的类型）。再接下来是分区起始和末尾的64位LBA编号，以及分区的名字和属性。

分区类型GUID和分区属性见参考以及UEFI Specification Version第五章，其中某些参数和实际情况不太一致，请使用dd指令来查看分区表内容对比
