一、系统架构概览
本博客介绍了领域管理扩展（RME）系统架构。用于A-profile架构的Arm架构参考手册包含了处理单元（PE）RME架构的规范，该规范定义了PE符合Arm机密计算架构（CCA）所需的一系列硬件功能和属性。
Arm CCA使得构建称为“领域”的受保护执行环境成为可能。领域允许低权限的软件（如应用程序或虚拟机）保护其内容和执行不受高权限软件（如操作系统或虚拟机监控程序）的攻击。
高权限软件仍然负责分配和管理领域所使用的资源，但无法访问其内容或影响其执行流程。
本文档描述了实现RME功能所需的系统属性。这包括对以下内容的定义：
- RME系统架构的概念和术语。
- 该架构所需的系统资源、能力和组件。
- 系统流程和标识符。
- RME系统的安全属性。
支持RME的IP符合本规范定义的系统架构。
RME系统架构适用于多种拓扑结构和平台使用场景，例如云计算、移动设备和物联网。
下图提供了一个示例，说明了RME对具有代表性single-socket拓扑的影响。
二、标识符
本章指定在跨系统结构的事务中发送的特定于RME的标识符。
1、物理地址空间标签
RME内存系统支持多个物理地址空间。 系统中任何内存映射资源的物理地址（Hardware Physical Address）与架构物理地址空间（architectural Physical Address Space）相关联。 RME定义了以下架构物理地址空间：
- 非安全PAS。
- 安全PAS。
- Realm PAS。
- Root PAS。

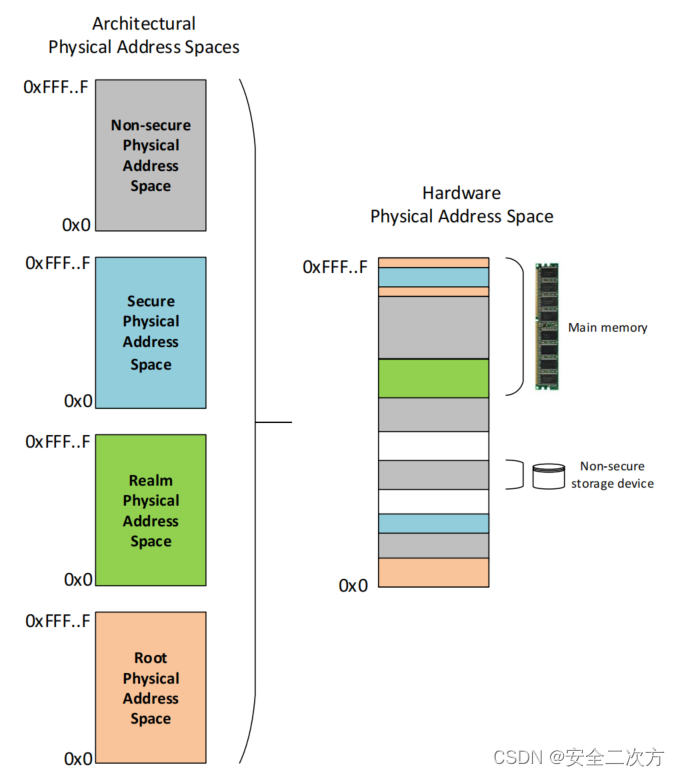

下图说明了架构物理地址空间的概念。
将内存映射资源与架构物理地址空间关联的方法有多种：
- 一个物理地址空间内的资源与PA（物理地址）的关联会使其在其他物理地址空间中无法访问。
- 例如，在启用RME的系统中，主内存就是通过粒度保护表（Granule Protection Table）以这种方式关联的。
- 两个不同的资源可以分别分配到不同的PAS（物理地址空间），但每个资源在其所属的PAS中通过相同的PA进行访问。
- 这种分配方法可能用于外设寄存器。
- 在特定情况下，单个资源可以通过相同的PA同时在多个物理地址空间中访问。
- 例如，安全PAS中的外设寄存器也可以在根PAS中访问。
- Arm强烈建议这种方法仅用于外设，而且仅用于支持PAS标签感知的外设。
物理地址空间标签（PAS标签）是一个地址空间标识符，允许在系统中形成多个物理地址空间。通过给物理地址（PA）添加PAS标签，可以将其与一个物理地址空间关联。
所有访问都与PAS相关联，并由分配给保护内存资源的PAS过滤器检查。根据系统实现、请求者类型和内存类型，这可能是实现于处理单元（PEs）和系统MMU（内存管理单元）中的请求者侧PAS过滤器（称为粒度保护检查），或者是响应者侧PAS过滤器，或者两者的结合。
对可以标记为可缓存的内存区域的访问，在到达物理别名点（PoPA）之前，会保留其关联的PAS。 对不能标记为可缓存的内存区域（例如内存映射的外设寄存器）的访问，至少在到达分配给保护该区域的PAS过滤器之前，会保留其关联的PAS。
如果一个组件（例如外设或互连）能够观察完整的PAS标签，并能够区分由RME定义的所有物理地址空间，则称该组件为PAS标签感知组件。
2、内存加密上下文标识符
内存加密上下文 (Memory Encryption Contexts, MEC) 是 RME 系统的一项可选功能，用于使用特定于该领域的加密上下文来加密某一领域（Realm）的所有内存位置。在带有 MEC 的 RME 系统中，每次访问物理地址时都会分配一个内存加密上下文标识符 (MECID)，该标识符将访问与内存加密上下文相关联。
常见 MECID 宽度是一个参数，表示 RME 系统支持的 MECID 位数。它被解析为系统中所有支持 MEC 功能的组件能够支持的最小 MECID 宽度。
每个物理地址空间都有一个独立的 MECID namespace。在领域物理地址空间中，可用的 MECID namespace从零到 2^MECID 宽度-1。根、安全和非安全物理地址空间各有一个 MECID，即默认的 MECID 为零。
对于具有大量并发执行领域的系统，例如在云和数据中心部署中，Arm 建议常用 MECID 宽度至少为 12 位。
