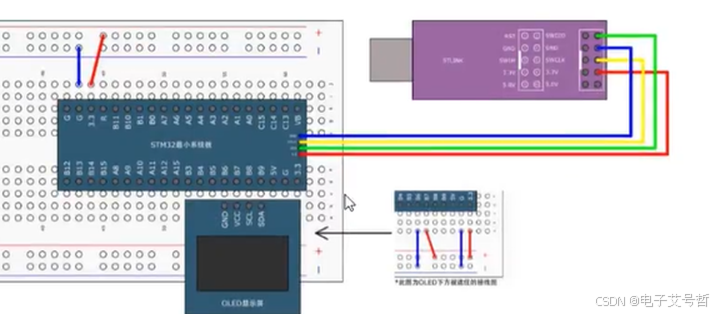

下图是实物图
引用
【STM32入门教程-2023版 细致讲解 中文字幕】
还参考了下图中的书籍:
STM32库开发实战指南：基于STM32F103（第2版）

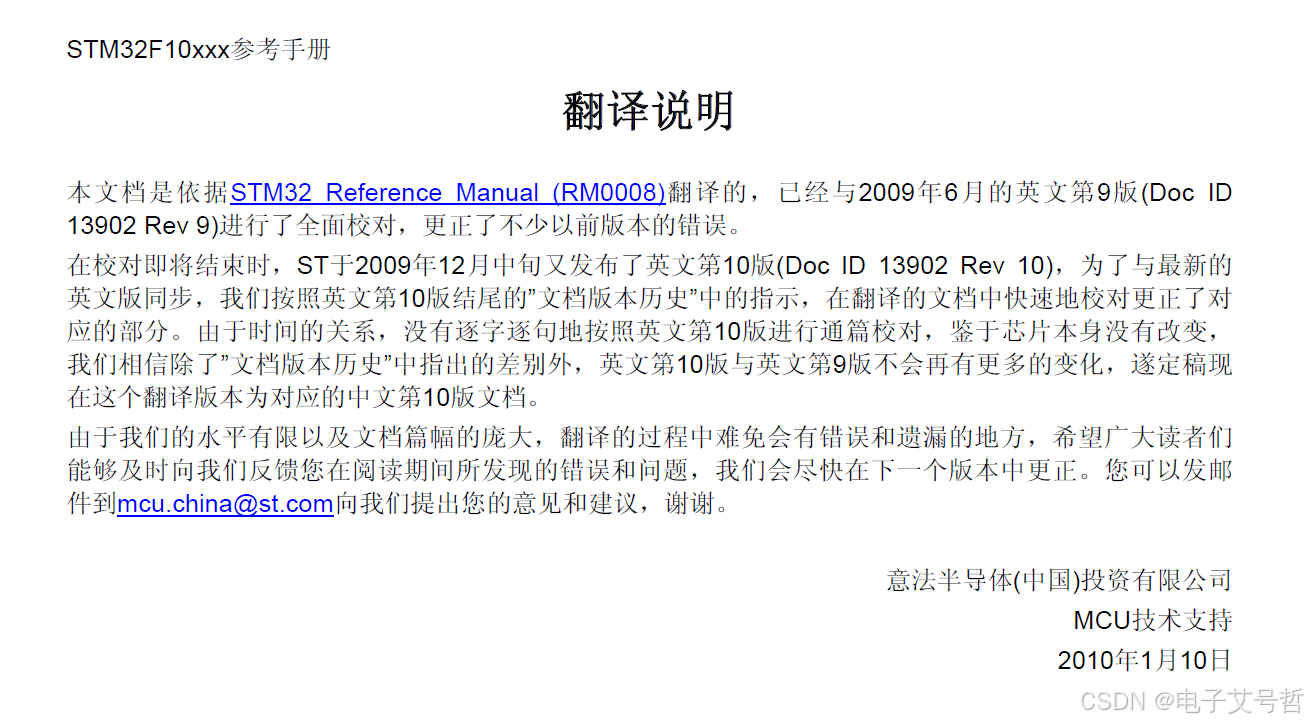

数据手册
解答和科普

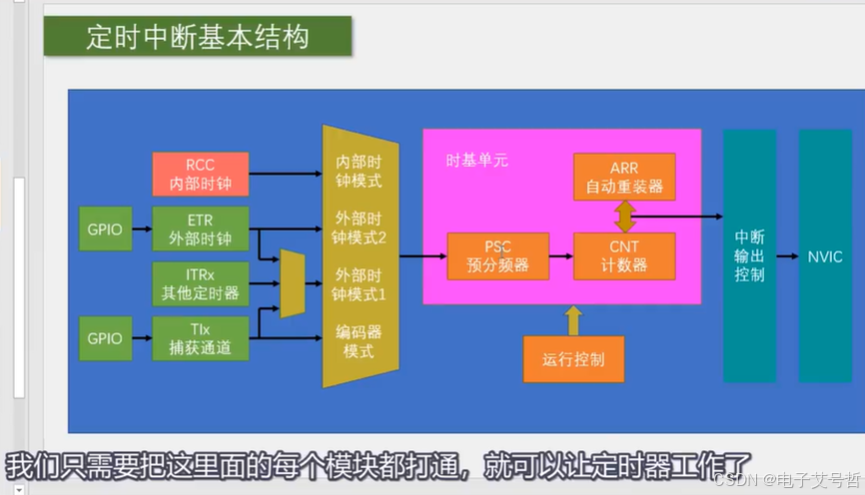

一、定时器中断代码
定时器不涉及外部硬件，所以放在了System文件夹下，
第一步：RCC开启时钟，这个基本上每个代码都是第一步，不用想
定时器的基准时钟和整个外设的工作时钟就都会同时打开了。

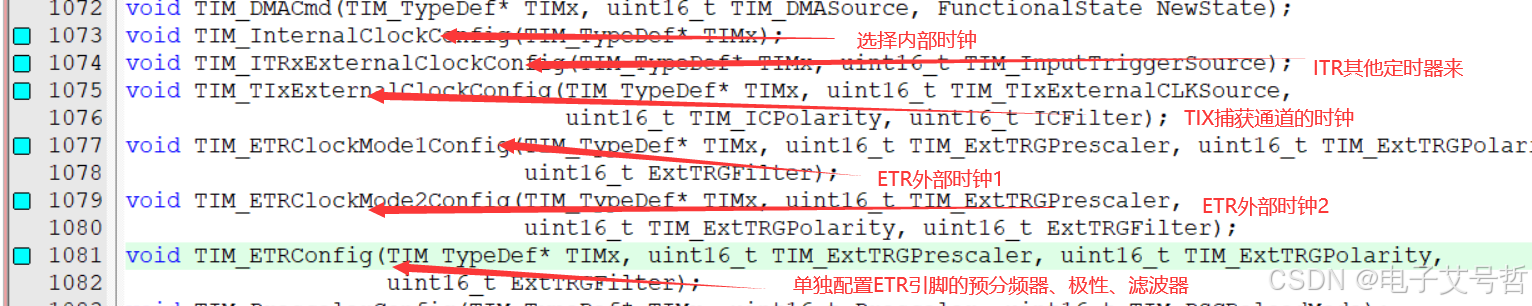

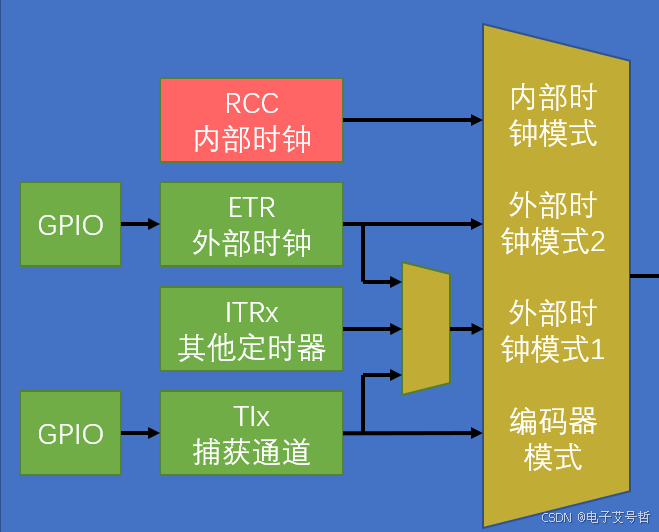

第二步：选择时基单元的时钟源,对于定时中断，我们就选择内部时钟源

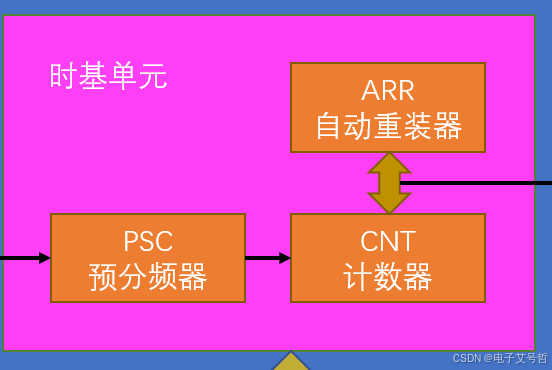

第三步：配置时基单元：包括这里的预分频器、自动重装定时器、技术模式等等

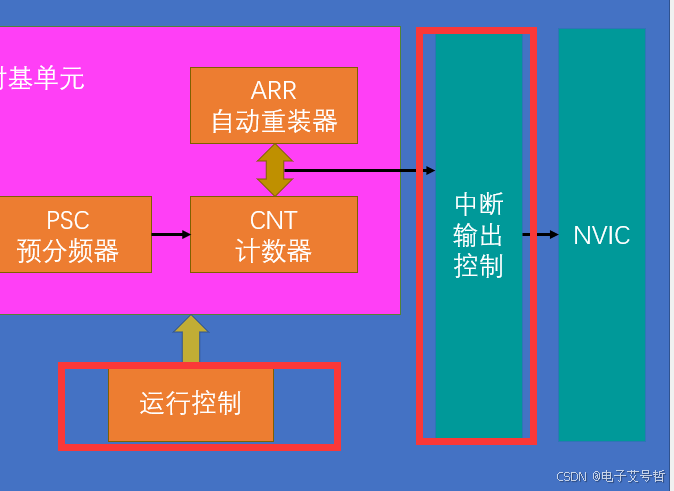

第四步：配置输出中断控制,允许更新中断输出到NVIC
第五步：配置NVIC,在NVIC中打开定时器中断的通道,并分配一个优先级
第六步：运行控制了,
整个模块配置完成后,我们还需要是能一下计数器,要不然计数器不会运行的.当定时器使能后，计数器就会开始计数了，当计数器更新时，触发中断，
最后在写一个定时器中断函数。这样这个中断函数每隔一段时间就能自动执行一次了。

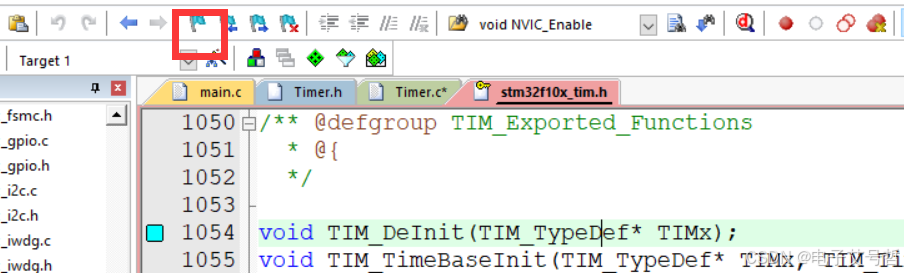

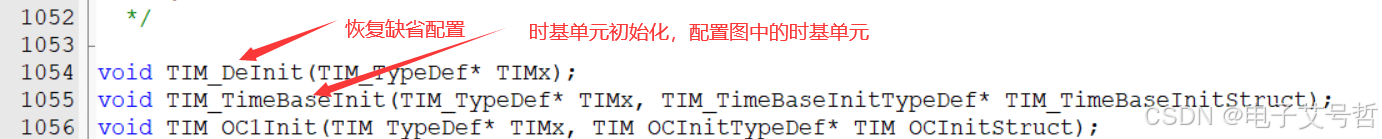

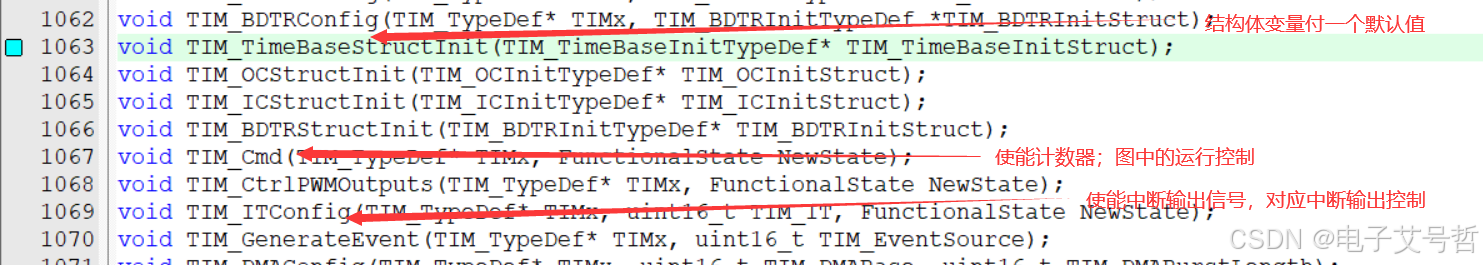

标记一下
因为在初始化结构体里有很多关键的参数，比如自动重装值和预分频值等，这些参数可能会在初始化之后还需呀更改，如果为了更改某个参数还要再调用一次初始化函数，那太麻烦了，所有这有一些单独的函数，可以方便地更改这些关键参数，比如
TIM_PrescalerConfig(TIM_TypeDef* TIMx, uint16_t Prescaler, uint16_t TIM_PSCReloadMode);
单独写预分频值的：第一个为那个定时器，第二个为值，第三个为模式，写入的值在更新事件后才有效
void TIM_CounterModeConfig(TIM_TypeDef* TIMx, uint16_t TIM_CounterMode);
改变计数器的技术模式
void TIM_ARRPreloadConfig(TIM_TypeDef* TIMx, FunctionalState NewState);
自动重装器预装功能配置：有预装还是物预装
void TIM_SetCounter(TIM_TypeDef* TIMx, uint16_t Counter);
给计数器写入一个值：如果你想手动写一个计数值，就可以用这个函数；
void TIM_SetAutoreload(TIM_TypeDef* TIMx, uint16_t Autoreload);
给自动重装值写入一个值：手动给一个自动重装值，用这个函数；
uint16_t TIM_GetCounter(TIM_TypeDef* TIMx);
获取当前计数器计数值：如果你想看当前计数器计到哪里了，调用这个函数，返回值就是当前计数器的值；
uint16_t TIM_GetPrescaler(TIM_TypeDef* TIMx);
获取当前预分频器值:如果想看预分频器值，就调用这个函数；
FlagStatus TIM_GetFlagStatus(TIM_TypeDef* TIMx, uint16_t TIM_FLAG);
void TIM_ClearFlag(TIM_TypeDef* TIMx, uint16_t TIM_FLAG);
ITStatus TIM_GetITStatus(TIM_TypeDef* TIMx, uint16_t TIM_IT);
void TIM_ClearITPendingBit(TIM_TypeDef* TIMx, uint16_t TIM_IT);
这四个和之前的一样：获取标志位和清除标志位的。
初始化TIM2,第一步开启时钟
void Timer_Init(void)
{
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);
}
选择时基单元的时钟
void Timer_Init(void)
{
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);
TIM_InternalClockConfig(TIM2); //好多人不写，默认的是内部时钟
}
配置时基单元
TIM_TimeBaseInitStructure.TIM_ClockDivision=;

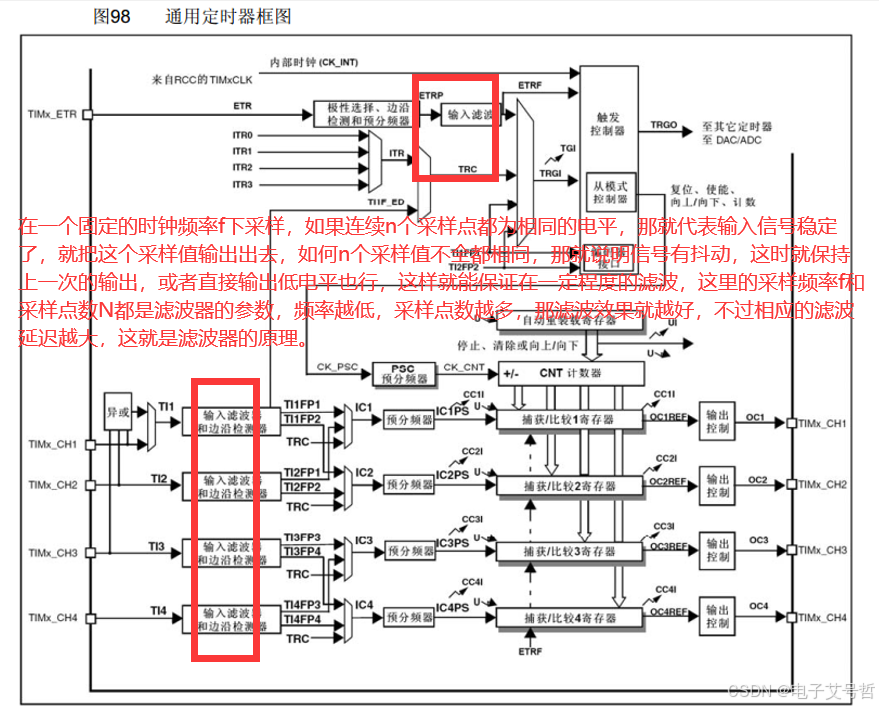

这个时钟分频的参数在之前的原理一直没出现过，那它是用来干啥的，
关键点来了，这个采样频率f从哪来，手册写的是它可以由内部时钟直接而来，也可以是由内部时钟加一个时钟分频而来，那分频多少，就由我们这个参数ClockDivision决定的；可加这个参数和时基单元关系不大，在这里我们随便配一个。
TIM_TimeBaseInitStructure.TIM_Period=;
TIM_TimeBaseInitStructure.TIM_Prescaler=;
TIM_TimeBaseInitStructure.TIM_RepetitionCounter=;
TIM_Period：周期，就是ARR自动重装器的值；
TIM_Prescaler： PSC就是预分频器的值；
TIM_RepetitionCounter：就是重复计数器的值；只有高级定时器才有。给0；
不过这里面并没有CNT计数器的参数，如果我们之后需要的话，需要用SetCounter和GetCounter这两个函数来操作计数器；
定时频率=72M/(PSC+1)(ARR+1),定时1s，也就是定时频率1Hz，那么PSC给一个7200，ARR给一个10000，然后两个参数都再减一个1，这样就完成了。因为预分频器和计数器都有一个数的偏差，所以这里要减个1，然后注意PSC和ARR的取值都在0 ~ 65535，不要超范围了。
你可以预分频器给少点，自动重装给多点，这样就是一个较高的频率计比较多的数（说明预分频后的时间短），也可以预分频器给多点，自动重装给少点，这样就是一个较低的频率计比较少的数（说明预分频后的时间长）；预分频对72M进行7200分频，得到的就是10k的计数频率，在10K的频率下，计10000个数，那不就是1s的时间吗？
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1; //滤波的分频关系不大
TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up ; //向上计数
TIM_TimeBaseInitStructure.TIM_Period=7200-1; //ARR
TIM_TimeBaseInitStructure.TIM_Prescaler=10000-1; //PSC
TIM_TimeBaseInitStructure.TIM_RepetitionCounter=0;
TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStructure);
使能更新中断
TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE); //更新中断到NVIC的通路
配置NVIC
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel=TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2;
NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;
NVIC_Init(&NVIC_InitStructure);
使能定时器
TIM_Cmd(TIM2,ENABLE);
定时器初始化
void Timer_Init(void)
{
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);
TIM_InternalClockConfig(TIM2); //好多人不写，默认的是内部时钟
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1; //滤波的分频关系不大
TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up ; //向上计数
TIM_TimeBaseInitStructure.TIM_Period=7200-1; //ARR
TIM_TimeBaseInitStructure.TIM_Prescaler=10000-1; //PSC
TIM_TimeBaseInitStructure.TIM_RepetitionCounter=0;
TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStructure);
TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE); //更新中断到NVIC的通路
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel=TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2;
NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;
NVIC_Init(&NVIC_InitStructure);
TIM_Cmd(TIM2,ENABLE);
}
接下来写中断函数

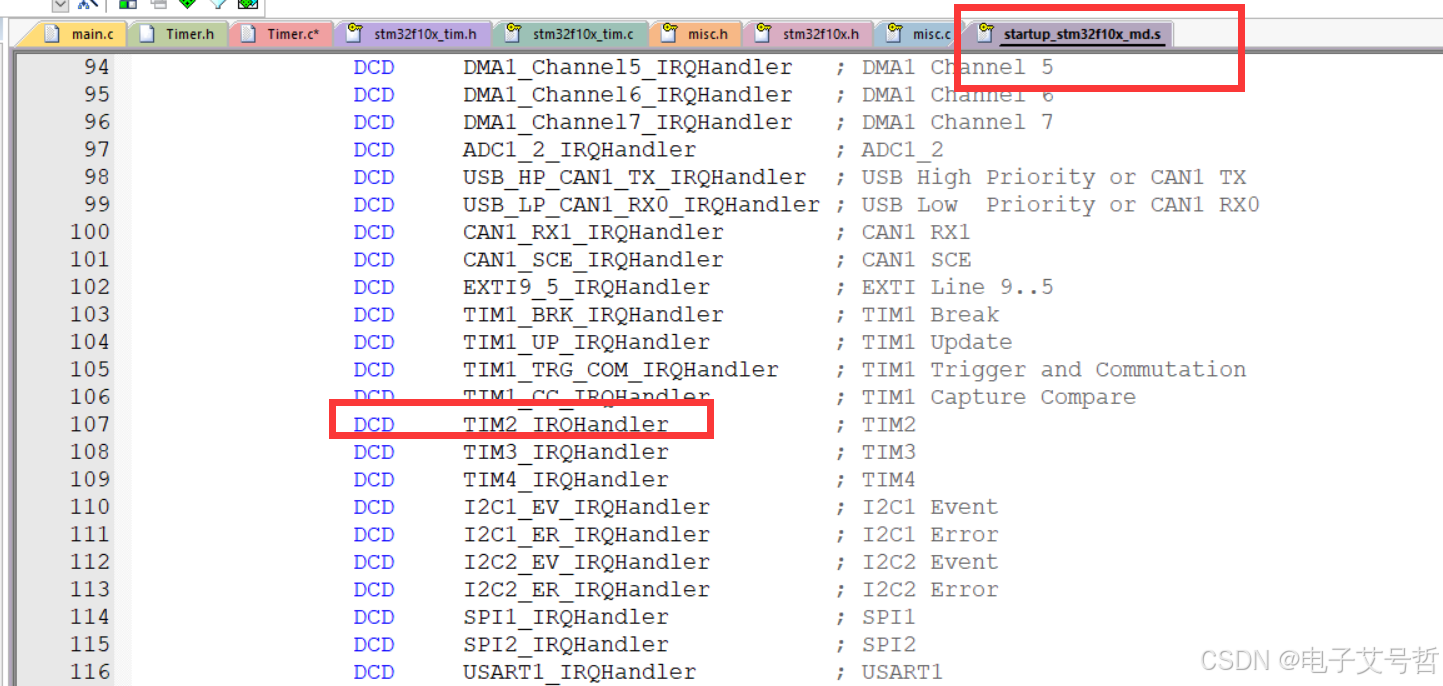

void TIM2_IRQHandler(void)
{
if(TIM_GetITStatus(TIM2,TIM_IT_Update)== SET)
{
TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
}
}
我们现在想让显示1s进行计数，uint16_t Num;然后这个Num要在中断函数里执行++；但是中断函数是在Timer模块里的，如果直接在主程序写Num++，那Num就是跨越不同.C文件的变量了，会报错；Num++:在主函数中会跨文件,所以我们有这几种方法：

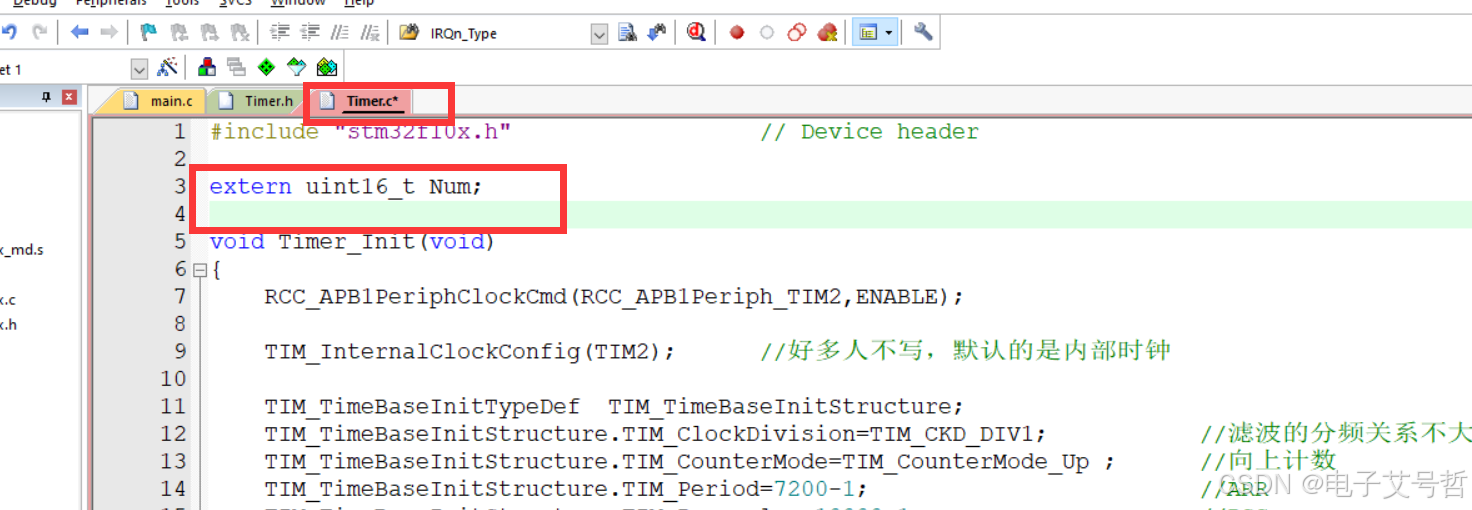

1、 如果你想跨文件使用变量，那可以在使用变量的那个文件上面，用external unit6_t Num,这样就行了，使用extern声明；就是告诉编译器，我现在有Num这个变量，他在别的文件定义了，至于在哪里，你自己帮我找好，最终在main。c找到，那编译器就知道了，他就会把这个external声明的变量，当作main.C变量的一个引用，注意这个过程没有新定义变量，他操作的还是main.c里的这个Num，其实我们头文件里面的函数声明，也是用extern 实现的。在这个函数的前面，是有一个extern的，只不过这个extern可以省略，所以我们一般不写。
当我们用extern声明了主函数的Num变量时，就可以在这里直接使用主函数的Num变量了，
2、 把定时器中断函数移动到主函数中去。这样变量就这一个.c文件里了，就不用再使用extern了；
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "Timer.h"
#include "OLED.h"
uint16_t Num;
int main(void)
{
OLED_Init();
Timer_Init();
OLED_ShowString(1,2,"Hello STM32 MCU");
OLED_ShowString(2,1,"Num:");
while(1)
{
OLED_ShowNum(1,5,Num,5);
}
}
void TIM2_IRQHandler(void)
{
if(TIM_GetITStatus(TIM2,TIM_IT_Update)== SET)
{
Num++;
TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
}
}

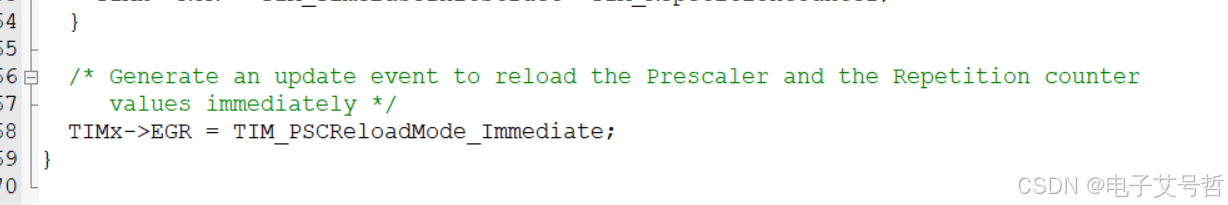

初始化后看到直接进入中断1次，为什么：
有个缓存寄存器，这时为了我们写的值只有在更新事件时，才会真正起作用，所以这里为了让值立刻起作用，就在这最后，手动生成了一个更新事件，这样预分频器的值就有效了，但同时，它的副作用就是，更新事件和更新中断是同时发生的，，更新中断会置更新中断标志位，当我们之后一但初始化
完了，更新中断就会立刻进入，这就是我们刚一上电，就立刻进中断的原因，解决方案也很简单，在TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStructure)的后面，开启中断的前面，再手动调用一下，TIM_ClearFlag(TIM2,TIM_FLAG_Update);手动把更新标志位清除一下，就能避免刚初始化完就进中断的问题了。
TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStructure);
TIM_ClearFlag(TIM2,TIM_FLAG_Update); //手动把更新标志位清除一下，就能避免刚初始化完就进中断的问题了
ARR和PSC
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "Timer.h"
#include "OLED.h"
uint16_t Num;
int main(void)
{
OLED_Init();
Timer_Init();
OLED_ShowString(1,2,"Hello STM32 MCU");
OLED_ShowString(2,1,"Num:");
while(1)
{
OLED_ShowNum(2,5,Num,5);
OLED_ShowNum(3,5,TIM_GetCounter (TIM2),5); //查看CNT计数器值的变化
}
}
void TIM2_IRQHandler(void)
{
if(TIM_GetITStatus(TIM2,TIM_IT_Update)== SET)
{
Num++;
TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
}
}
代码
main.c
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "Timer.h"
#include "OLED.h"
uint16_t Num;
int main(void)
{
OLED_Init();
Timer_Init();
OLED_ShowString(1,2,"Hello STM32 MCU");
OLED_ShowString(2,1,"Num:");
while(1)
{
OLED_ShowNum(2,5,Num,5);
}
}
void TIM2_IRQHandler(void)
{
if(TIM_GetITStatus(TIM2,TIM_IT_Update)== SET)
{
Num++;
TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
}
}
Timer.Ch
#include "stm32f10x.h" // Device header
extern uint16_t Num;
void Timer_Init(void)
{
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);
TIM_InternalClockConfig(TIM2); //好多人不写，默认的是内部时钟
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1; //滤波的分频关系不大
TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up ; //向上计数
TIM_TimeBaseInitStructure.TIM_Period=7200-1; //ARR
TIM_TimeBaseInitStructure.TIM_Prescaler=10000-1; //PSC
TIM_TimeBaseInitStructure.TIM_RepetitionCounter=0;
TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStructure);
TIM_ClearFlag(TIM2,TIM_FLAG_Update); //手动把更新标志位清除一下，就能避免刚初始化完就进中断的问题了
TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE); //更新中断到NVIC的通路
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel=TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2;
NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;
NVIC_Init(&NVIC_InitStructure);
TIM_Cmd(TIM2,ENABLE);
}
/*
void TIM2_IRQHandler(void)
{
if(TIM_GetITStatus(TIM2,TIM_IT_Update)== SET)
{
Num++;
TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
}
}
*/
#ifndef __TIMER_H
#define __TIMER_H
void Timer_Init(void);
#endif
实验现象
定时器中断Num++
二、外部时钟
TIM_ETRClockMode2Config();
通过ETR引脚的外部时钟模式2配置，
TIM_ETRClockMode2Config(TIM2,TIM_ExtTRGPSC_OFF,TIM_ExtTRGPolarity_NonInverted,0x00);

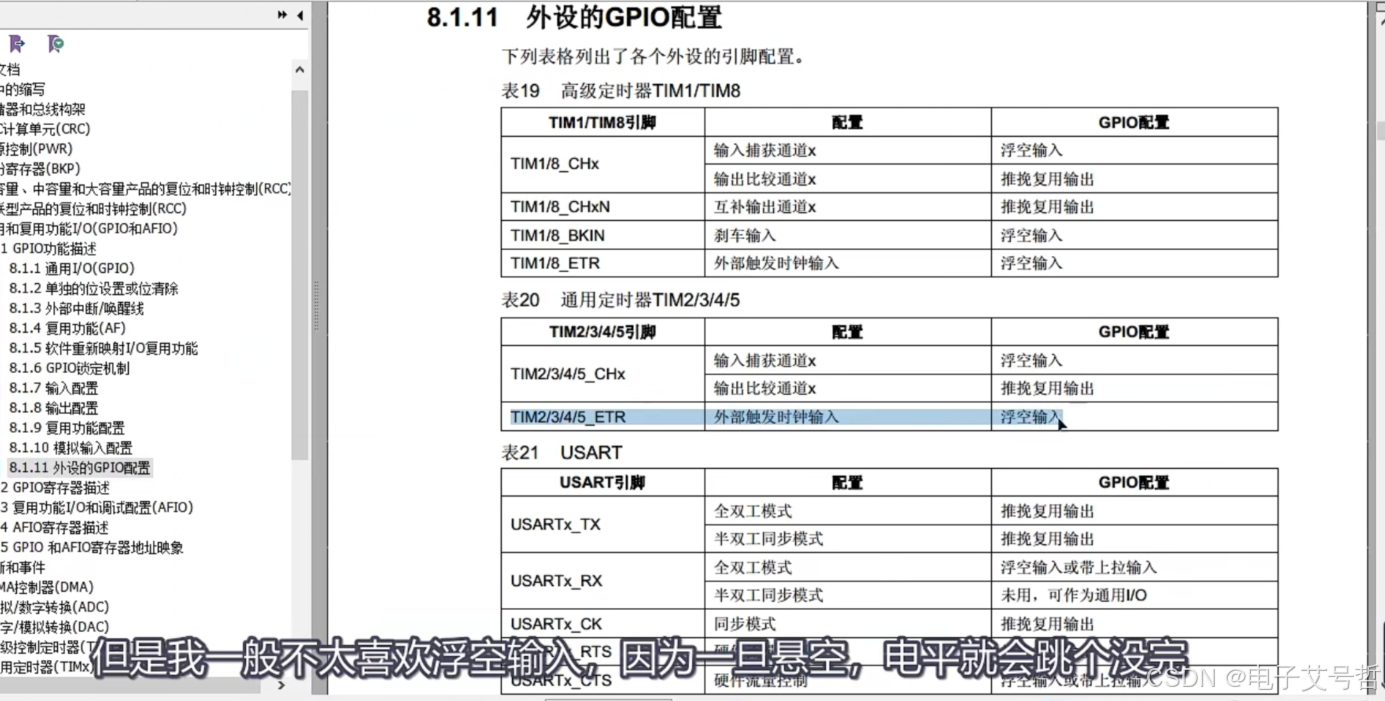

引脚要用到GOIO,在这之前还要配置GPIO，
给了上啦输入，也是可以的。浮空输入时外部功率很小，内部的上拉电阻可能影响到这个输入信号，这时候就可以用浮空输入，防止影响外部输入的电平，
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "Timer.h"
#include "OLED.h"
uint16_t Num;
int main(void)
{
OLED_Init();
Timer_Init();
OLED_ShowString(1,2,"Hello STM32 MCU");
OLED_ShowString(2,1,"Num:");
OLED_ShowString(3,1,"CNT:");
while(1)
{
OLED_ShowNum(2,5,Num,5);
OLED_ShowNum(3,5,Timer_GetCounter(),5);
}
}
void TIM2_IRQHandler(void)
{
if(TIM_GetITStatus(TIM2,TIM_IT_Update)== SET)
{
Num++;
TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
}
}
main.C
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "Timer.h"
#include "OLED.h"
uint16_t Num;
int main(void)
{
OLED_Init();
Timer_Init();
OLED_ShowString(1,2,"Hello STM32 MCU");
OLED_ShowString(2,1,"Num:");
OLED_ShowString(3,1,"CNT:");
while(1)
{
OLED_ShowNum(2,5,Num,5);
OLED_ShowNum(3,5,Timer_GetCounter(),5);
}
}
void TIM2_IRQHandler(void)
{
if(TIM_GetITStatus(TIM2,TIM_IT_Update)== SET)
{
Num++;
TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
}
}
Timer.CH
#include "stm32f10x.h" // Device header
extern uint16_t Num;
void Timer_Init(void)
{
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);
//TIM_InternalClockConfig(TIM2); //好多人不写，默认的是内部时钟
TIM_ETRClockMode2Config(TIM2,TIM_ExtTRGPSC_OFF,TIM_ExtTRGPolarity_NonInverted,0xaa);
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1; //滤波的分频关系不大
TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up ; //向上计数
TIM_TimeBaseInitStructure.TIM_Period=10-1; //ARR
TIM_TimeBaseInitStructure.TIM_Prescaler=1-1; //PSC
TIM_TimeBaseInitStructure.TIM_RepetitionCounter=0;
TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStructure);
TIM_ClearFlag(TIM2,TIM_FLAG_Update); //手动把更新标志位清除一下，就能避免刚初始化完就进中断的问题了
TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE); //更新中断到NVIC的通路
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
NVIC_InitTypeDef NVIC_InitStructure;
NVIC_InitStructure.NVIC_IRQChannel=TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2;
NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;
NVIC_Init(&NVIC_InitStructure);
TIM_Cmd(TIM2,ENABLE);
}
uint16_t Timer_GetCounter(void)
{
return TIM_GetCounter (TIM2);
}
/*
void TIM2_IRQHandler(void)
{
if(TIM_GetITStatus(TIM2,TIM_IT_Update)== SET)
{
Num++;
TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
}
}
*/
#ifndef __TIMER_H
#define __TIMER_H
void Timer_Init(void);
uint16_t Timer_GetCounter(void);
#endif
实验现象

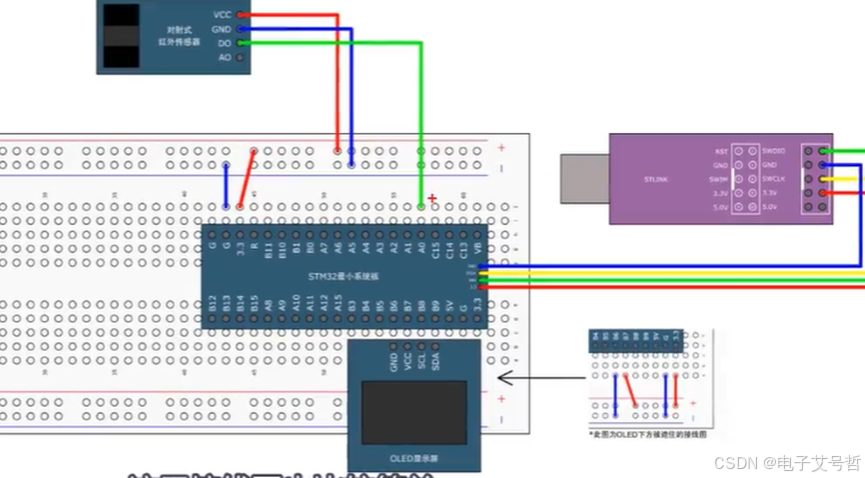

这时上面是Num,下面是CNT计数器的值，我们用挡光片档一下，CNT加1，因为现在时基单元没有预分频，所以每次遮挡CNT都会加1如果有预分频了就是遮挡几次，才能加1次，然后加到9后，自动清零，同时申请中断，Num++；这里不准需要加滤波。
外部时钟源完成计数
问题
1、复杂凌乱
总结
本节课主要学了了如何配置定时器，首先是定时器中断，其中还多了对滤波器的设置，外部毛刺确实可以设置，主要是按照上一节课的理论也是打通这个线路，第一步：RCC开启时钟，这个基本上每个代码都是第一步，不用想定时器的基准时钟和整个外设的工作时钟就都会同时打开了。第二步：选择时基单元的时钟源,对于定时中断，我们就选择内部时钟源第三步：配置时基单元：包括这里的预分频器、自动重装定时器、技术模式等等；第四步：配置输出中断控制,允许更新中断输出到NVIC；第五步：配置NVIC,在NVIC中打开定时器中断的通道,并分配一个优先级；第六步：运行控制了。整个模块配置完成后,我们还需要是能一下计数器,要不然计数器不会运行的.当定时器使能后，计数器就会开始计数了，当计数器更新时，触发中断，最后在写一个定时器中断函数。这样这个中断函数每隔一段时间就能自动执行一次了。然后是选择外部时钟作为时钟源的设置。
