【大数据知识】Flink分布式流处理和批处理框架

发布于：2025-04-05 ⋅ 阅读:(14) ⋅ 点赞:(0)

Flink分布式流处理和批处理框架

概述

Flink入门介绍

1. Flink是什么？

Apache Flink 是一个分布式流处理和批处理框架，用于在无界（实时流）和有界（历史数据）数据流上进行有状态计算。它结合了高吞吐量、低延迟和容错能力，适合处理大规模实时数据流。

2. 核心特性
  • 流批统一：用同一套API处理流和批数据。
  • 事件驱动：支持事件时间（Event Time）和处理时间（Processing Time），解决乱序事件问题。
  • 状态管理：提供托管状态（Managed State），支持复杂有状态操作（如窗口计算）。
  • Exactly-Once语义：通过检查点（Checkpoint）机制确保数据处理的精确一致性。
  • 高扩展性：支持本地、Standalone、YARN、Kubernetes等部署模式。
3. 核心组件
  • JobManager：主节点，负责任务调度、资源分配和故障恢复。
  • TaskManager：工作节点，执行具体任务（如数据流处理和状态管理）。
  • Client：提交作业到集群，生成JobGraph。
  • ResourceManager：管理集群资源（如YARN/K8s中的资源分配）。
4. 应用场景
  • 实时分析：如实时风控、用户行为分析。
  • 事件驱动应用：如实时报警、异常检测。
  • ETL流水线：持续数据转换和加载。
  • 复杂事件处理（CEP）：检测特定事件模式。

Flink底层实现原理详细说明

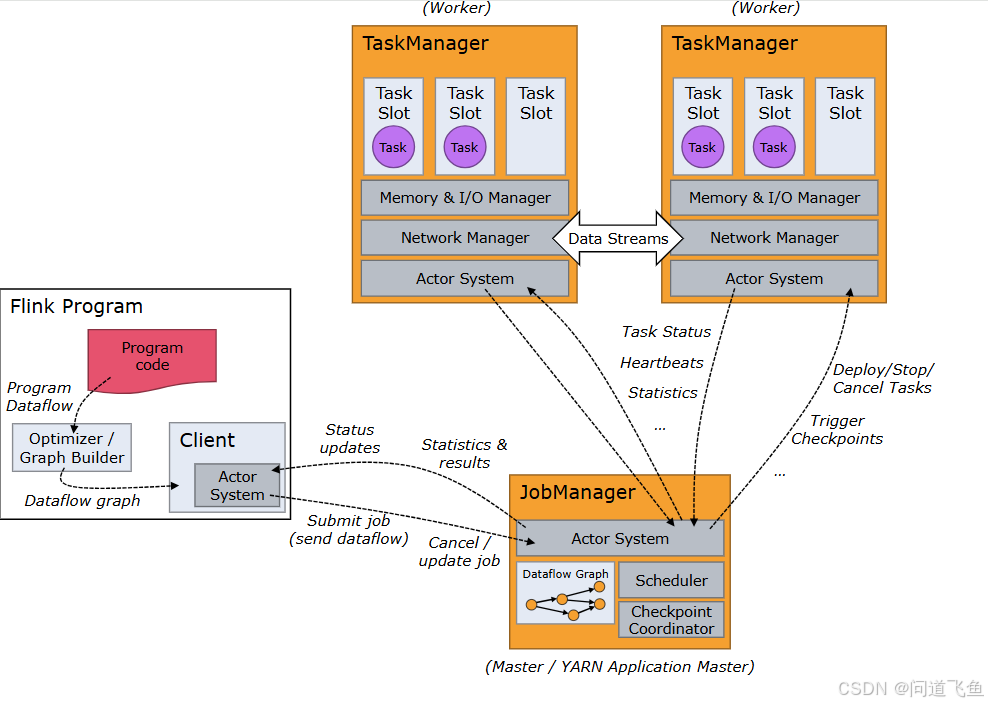

1. 分布式架构
  • Master-Slave架构：
    • JobManager：协调任务执行，管理检查点和故障恢复。
    • TaskManager：执行具体任务，每个TaskManager包含多个TaskSlot（资源隔离单元）。
  • 任务调度：
    • JobManager将作业转换为执行图（ExecutionGraph），并分配到TaskManager的Slot上。
    • 支持链式任务（Operator Chaining）优化性能。
      flink-art
2. 流处理模型
  • 数据流（DataStream）：
    • 数据以流的形式处理，支持无界和有界流。
    • 操作包括Map、Filter、KeyBy、Window等。
  • 时间语义：
    • 事件时间：基于事件产生的时间戳，解决乱序问题。
    • 水位线（Watermark）：衡量事件时间进展，触发窗口计算。
  • 窗口机制：
    • 支持时间窗口、计数窗口、会话窗口等。
    • 窗口操作通过状态后端管理中间状态。
3. 状态管理
  • 托管状态（Managed State）：
    • 算子状态（Operator State）：与特定算子实例关联。
    • 键控状态（Keyed State）：按Key分区，支持高效状态访问。
  • 状态后端（State Backends）：
    • MemoryStateBackend：状态存于内存，适合小状态调试。
    • FsStateBackend：状态存于文件系统（如HDFS），支持大状态。
    • RocksDBStateBackend：状态存于RocksDB，支持增量检查点。
4. 容错机制
  • 检查点（Checkpoint）：
    • 定期保存作业状态到外部存储（如HDFS、S3）。
    • 使用**栅栏（Barrier）**机制实现分布式快照。
  • 保存点（Savepoint）：
    • 手动触发的全局一致状态快照，用于作业升级或迁移。
  • 故障恢复：
    • 从最近检查点恢复状态，重新计算未处理数据。
    • 支持Exactly-Once语义，确保数据不丢失、不重复。
5. 网络通信与数据传输
  • 数据分区：
    • 使用哈希分区或自定义分区策略，将数据分配到不同任务实例。
  • 序列化/反序列化：
    • 数据传输前序列化为字节流，接收方反序列化后处理。
  • 缓冲机制：
    • 使用内存缓冲区优化网络传输效率，减少序列化开销。
6. 资源管理与扩展性

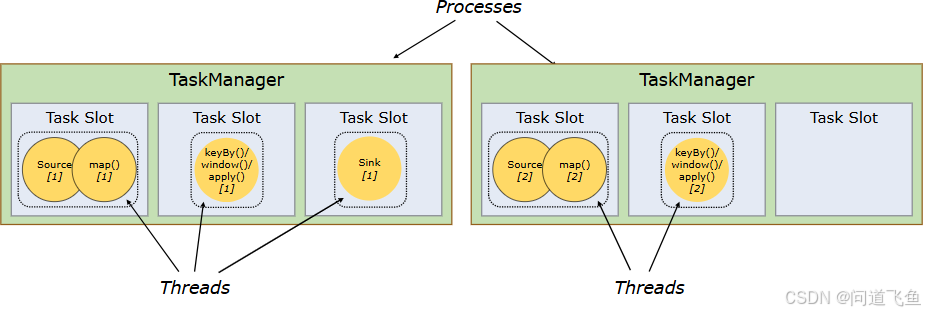

  • TaskSlot：
    • 每个TaskManager包含多个Slot，每个Slot可运行一个任务子链。
    • Slot数量决定并行度上限。
  • 动态扩展：
    • 支持在YARN/K8s中动态申请和释放资源。
    • 通过调整TaskManager数量或Slot数扩展计算能力。
      task-slot

总结

Flink通过分布式架构、流处理模型、状态管理和容错机制实现了高性能、低延迟的流批处理。其底层设计围绕状态一致性、高效资源利用和容错能力展开，适用于实时性要求高、数据规模大的场景。

实现过程

Flink如何实现高效流式处理及数据处理过程详解

一、高效流式处理的核心机制

Flink通过以下机制实现低延迟、高吞吐的流式处理：

  1. 数据流抽象与算子链优化

    • DataStream模型：将实时数据抽象为DataStream，支持链式转换操作（如map→filter→keyBy）。
    • 算子链（Operator Chaining）：
      • 合并执行：将多个算子合并到同一线程执行，减少序列化/反序列化开销。
      • 条件：上下游算子并行度相同、未禁用链、分区策略为ForwardPartitioner。
      • 示例：inputStream.map(...).filter(...).keyBy(...)可能合并为单个任务。

  2. 时间语义与窗口机制

    • 时间语义：
      • 事件时间（Event Time）：基于数据生成时间，解决乱序问题。
      • 处理时间（Processing Time）：依赖系统时钟，低延迟但结果不精确。
      • 摄入时间（Ingestion Time）：数据进入Flink的时间，平衡延迟与准确性。
    • 水位线（Watermark）：
      • 作用：标记事件时间进展，触发窗口计算。
      • 生成规则：Watermark = maxEventTime - 延迟阈值，确保迟到数据可控。
    • 窗口类型：
      • 滚动窗口：固定大小、无重叠（如每小时统计）。
      • 滑动窗口：固定大小+滑动步长（如每10分钟滑动5分钟）。
      • 会话窗口：按活动间隙分组（如用户连续点击行为）。

  3. 状态管理

    • 托管状态（Managed State）：
      • 键值状态（Keyed State）：按Key分区，支持高效访问（如ValueState, ListState）。
      • 算子状态（Operator State）：与算子实例关联，用于全局统计（如Kafka偏移量）。
    • 状态后端（State Backend）：
      • MemoryStateBackend：状态存内存，适合调试。
      • RocksDBStateBackend：状态存磁盘，支持增量检查点，适合大状态场景。

  4. 检查点机制（Checkpointing）

    • 作用：定期保存状态，实现故障快速恢复。
    • 精确一次（Exactly-Once）：
      • 两阶段提交（2PC）：确保状态与输出的一致性。
      • 幂等写入：如Kafka事务性写入，避免重复数据。
    • 配置：env.enableCheckpointing(间隔毫秒)，默认关闭，需手动启用。

  5. 资源调度

    • TaskSlot：
      • 资源隔离：每个TaskManager划分多个Slot，每个Slot运行一个任务链。
      • 动态分配：根据任务需求申请/释放Slot，提升集群利用率。
    • 部署模式：
      • YARN/K8s：支持弹性扩缩容，适应负载波动。
二、数据处理全流程（附代码示例）

  1. 数据源接入

    // 创建执行环境
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
// 接入Socket数据源（示例）
DataStream<String> inputStream = env.socketTextStream("localhost", 9999);

  2. 数据转换

    // 自定义分词函数
public static class Tokenizer implements FlatMapFunction<String, Tuple2<String, Integer>> {
    @Override
    public void flatMap(String value, Collector<Tuple2<String, Integer>> out) {
        String[] words = value.split(" ");
        for (String word : words) {
            out.collect(new Tuple2<>(word, 1));
        }
    }
}
// 执行转换：分词 → 键控 → 聚合
DataStream<Tuple2<String, Integer>> counts = inputStream
    .flatMap(new Tokenizer())
    .keyBy(0)  // 按单词键控
    .sum(1);    // 聚合计数

  3. 状态更新（以窗口统计为例）

    // 定义时间窗口（5秒滚动窗口）
DataStream<Tuple2<String, Integer>> windowCounts = counts
    .window(TumblingProcessingTimeWindows.of(Time.seconds(5)))
    .sum(1);
// Flink自动管理窗口状态（存储每个窗口的计数）

  4. 检查点触发

    // 启用检查点（间隔1秒）
env.enableCheckpointing(1000);
// 可选：设置检查点模式（精确一次/至少一次）
env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);

  5. 结果输出

    // 打印到控制台（生产环境可写入数据库/Kafka）
windowCounts.print();
// 执行任务
env.execute("Socket Window WordCount");
三、性能优化实践

  1. 算子链优化

    • 避免禁用链：除非需强制拆分任务（如隔离资源）。
    • 手动控制链边界：使用startNewChain()方法。

  2. 状态后端选择

    • 小状态场景：使用MemoryStateBackend（低延迟）。
    • 大状态场景：使用RocksDBStateBackend（支持增量检查点）。

  3. 资源隔离

    • 调整TaskSlot数：根据任务类型分配不同Slot（如计算密集型任务分配更多Slot）。

  4. 检查点调优

    • 调整间隔：频繁检查点影响性能，间隔过长恢复慢。
    • 设置超时：env.getCheckpointConfig().setCheckpointTimeout(60000);
总结

Flink通过数据流抽象、算子链优化、时间语义、状态管理、检查点机制和资源调度实现高效流式处理。其处理流程围绕数据接入→转换→状态更新→检查点→输出展开，结合代码示例可清晰理解各环节。实际生产环境中，需根据场景选择状态后端、调优检查点参数，并合理利用算子链提升性能。

部署与使用

Flink部署过程及使用说明

一、部署方式详解

Flink支持多种部署模式，适应不同场景需求：

  1. Standalone模式（独立集群）

    • 适用场景：开发测试环境，需快速搭建独立集群。
    • 部署步骤：
      1. 下载与解压：
        wget https://flink.apache.org/downloads/1.17.1/flink-1.17.1-bin-scala_2.12.tgz
tar -zxvf flink-1.17.1-bin-scala_2.12.tgz
cd flink-1.17.1
      2. 配置环境变量：
        echo 'export PATH=$PATH:/path/to/flink/bin' >> ~/.bashrc
source ~/.bashrc
      3. 修改配置文件：
        • flink-conf.yaml：
          jobmanager.rpc.address: localhost
taskmanager.numberOfTaskSlots: 2
        • masters（指定JobManager节点）：
          localhost:8081
        • workers（指定TaskManager节点）：
          localhost
      4. 启动集群：
        ./bin/start-cluster.sh
      5. 验证部署：
        • 访问Web界面：http://localhost:8081。
        • 提交测试作业：
          ./bin/flink run examples/streaming/SocketWindowWordCount.jar --port 9000

  2. YARN模式（Hadoop资源管理器）

    • 适用场景：生产环境，与Hadoop生态（如HDFS）集成。
    • 部署步骤：
      1. 环境准备：
        • 确保Hadoop集群已安装并配置。
        • 下载Flink的YARN支持版本。
      2. 配置环境变量：
        export HADOOP_CLASSPATH=`hadoop classpath`
      3. 提交作业：
        ./bin/flink run -m yarn-cluster -yn 2 examples/streaming/SocketWindowWordCount.jar --port 9000

  3. Kubernetes模式（容器化部署）

    • 适用场景：云原生环境，需动态资源分配。
    • 部署步骤：
      1. 部署Kubernetes集群：使用工具如kubeadm或托管服务（如EKS）。
      2. 应用Flink配置：
        kubectl apply -f https://raw.githubusercontent.com/apache/flink/release-1.17/flink-kubernetes/kubernetes-session.yaml
      3. 提交作业：
        ./bin/flink run -m kubernetes-session -yk 2 examples/streaming/SocketWindowWordCount.jar --port 9000
二、使用步骤（以Standalone模式为例）

  1. 环境准备

    • 安装JDK 1.8+，配置JAVA_HOME。

  2. 启动集群

    ./bin/start-cluster.sh

  3. 提交作业

    ./bin/flink run -c com.example.YourJobClass /path/to/your-job.jar

  4. 监控与管理

    • Web界面：查看作业状态、日志和资源使用情况。
    • 命令行：
      ./bin/flink list          # 查看运行中的作业
./bin/flink cancel <job-id>  # 取消作业
三、代码示例（Socket词频统计）
import org.apache.flink.api.common.functions.FlatMapFunction;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.util.Collector;

public class SocketWordCount {
    public static void main(String[] args) throws Exception {
        // 创建执行环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        // 接入Socket数据源（本地9999端口）
        DataStream<String> textStream = env.socketTextStream("localhost", 9999);
        // 数据处理：分词并计数
        DataStream<Tuple2<String, Integer>> counts = textStream
            .flatMap(new Tokenizer())  // 分词
            .keyBy(value -> value.f0)  // 按单词键控
            .sum(1);                   // 聚合计数
        // 输出结果到控制台
        counts.print();
        // 执行任务
        env.execute("Socket WordCount");
    }

    // 自定义分词函数
    public static class Tokenizer implements FlatMapFunction<String, Tuple2<String, Integer>> {
        @Override
        public void flatMap(String value, Collector<Tuple2<String, Integer>> out) {
            String[] words = value.toLowerCase().split(" ");
            for (String word : words) {
                if (!word.isEmpty()) {
                    out.collect(new Tuple2<>(word, 1));
                }
            }
        }
    }
}
四、部署与使用注意事项

  1. 配置文件调优

    • 内存分配：根据集群资源调整taskmanager.memory.process.size。
    • 并行度：设置parallelism.default控制默认并行度。

  2. 高可用性（HA）

    • Standalone HA：配置多个JobManager节点并使用ZooKeeper协调。
    • YARN HA：依赖YARN的ResourceManager HA机制。

  3. 日志与调试

    • 查看日志：检查log目录下的日志文件。
    • Web界面：通过http://<JobManager-IP>:8081查看任务日志和指标。

  4. 资源隔离

    • TaskManager槽位：通过taskmanager.numberOfTaskSlots控制资源隔离粒度。

通过以上步骤，您可以在不同环境中快速部署Flink集群并提交作业。实际生产环境中，建议根据需求选择YARN或Kubernetes模式，并充分测试配置参数以优化性能。
