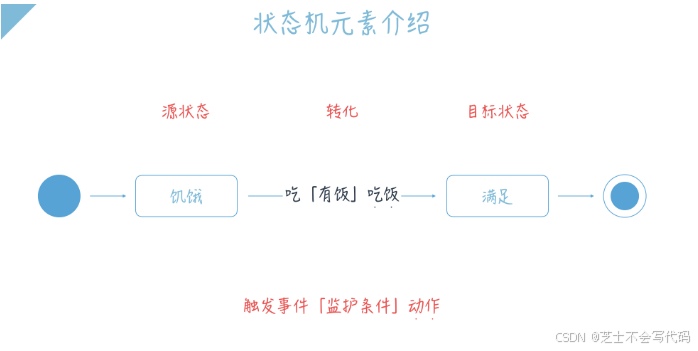

module led_fsm(
    input clk,          // 50MHz时钟
    input rst_n,        // 复位信号（低有效）
    output reg [7:0] led
);
    // 状态定义（8个状态）
    localparam [2:0] S0=0, S1=1, S2=2, S3=3, S4=4, S5=5, S6=6, S7=7;
    reg [2:0] state;
    reg [24:0] cnt;
    wire en = (cnt == 25'd24_999_999); // 分频使能

    // 分频计数器
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) cnt <= 0;
        else if (en) cnt <= 0;
        else cnt <= cnt + 1;
    end

    // 状态机主逻辑
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            state <= S0;
            led <= 8'b00000001; // 初始状态S0点亮LED0
        end
        else if (en) begin
            case(state)
              S0: begin led <= 8'b00000010; state <= S1; end  //S0→S1（第2个LED亮）
                S1: begin led <= 8'b00000100; state <= S2; end  //S1→S2（第3个LED亮）
              S2: begin led <= 8'b00001000; state <= S3; end  //S2→S3（第4个LED亮）
             S3: begin led <= 8'b00010000; state <= S4; end  //S3→S4（第5个LED亮）
                S4: begin led <= 8'b00100000; state <= S5; end  //S4→S5（第6个LED亮）
                S5: begin led <= 8'b01000000; state <= S6; end  //S5→S6（第7个LED亮）
             S6: begin led <= 8'b10000000; state <= S7; end  //S6→S7（第8个LED亮）
                S7: begin led <= 8'b00000001; state <= S0; end  //S7→S0（第1个LED亮，循环）
            default: state <= S0;                          // 默认回到初始状态
            endcase
        end
    end
endmodule

1.3 modesim仿真

创建工程文件后，跟着步骤来进行仿真操作（可参考参考文件三仿真步骤比较详细，由于之前的博客写过步骤，我就只保存截图了关键部分）

设置成为顶层文件后编译代码

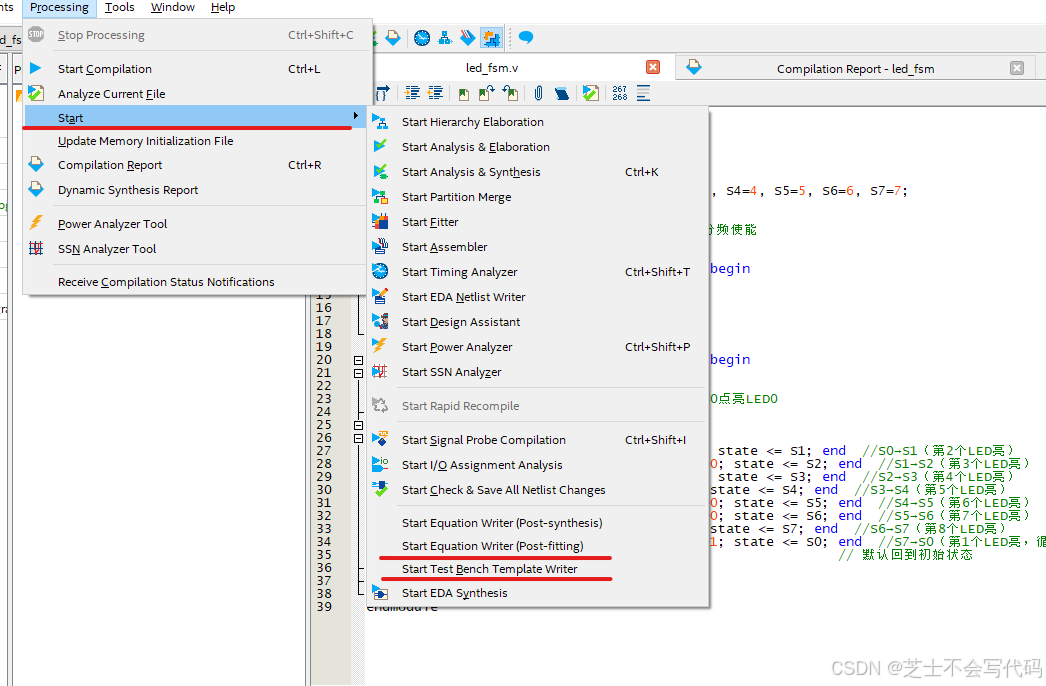

点击Processing-->Start-->Start test bench template writer，这时我们的文件夹之下已经有了一个example.vt文件

（默认是保存在当前目录simulationmodelsim文件夹下的.vt格式文件。）对刚才生成的文件进行修改（可以直接复制下面代码，注意修改文件名称），然后在编译一次

`timescale 1ns/1ns

module led_fsm;
   reg        clk;
	reg        rst_n;
	reg        data;

	wire       pos_edge;
   wire       neg_edge;
   wire       data_edge;
	wire [1:0] D;


  example   u1(
      .clk(clk),
      .rst_n(rst_n),
      .data(data),

      .pos_edge(pos_edge),
      .neg_edge(neg_edge),
      .data_edge(data_edge),
		.D(D)
 );

 //产生时钟激励
 initial  clk = 1;
 always #10  clk = ~clk;


 //输入激励
 initial  begin
      rst_n=0;
		data=0;
      #100;
      rst_n = 1;
		#50
      data=1;
      #201;
      data=0;
      #201;
      data=1;
      #101;
      data=0;
      #200;
      $stop;

 end

 endmodule

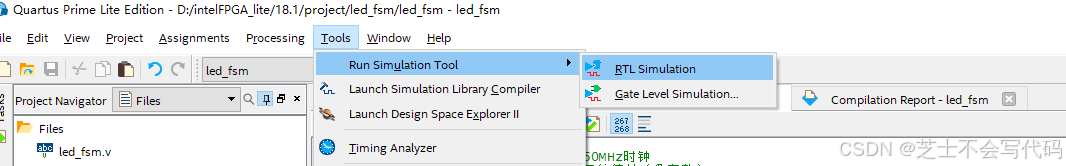

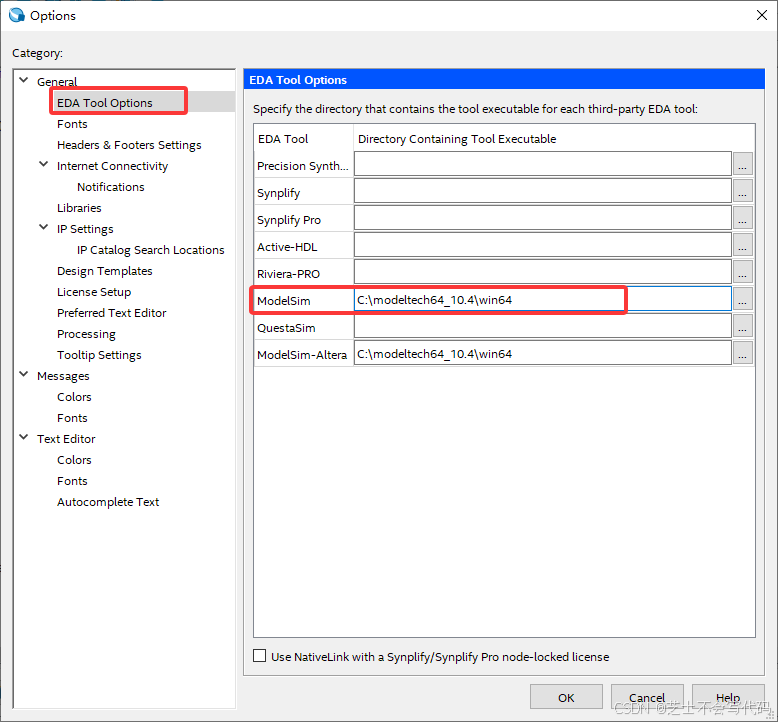

现在设置仿真，点击Tools-->Options-->EDA ToolsOptions选项，点击浏览Modelsim安装目录下的Win64或者Win32

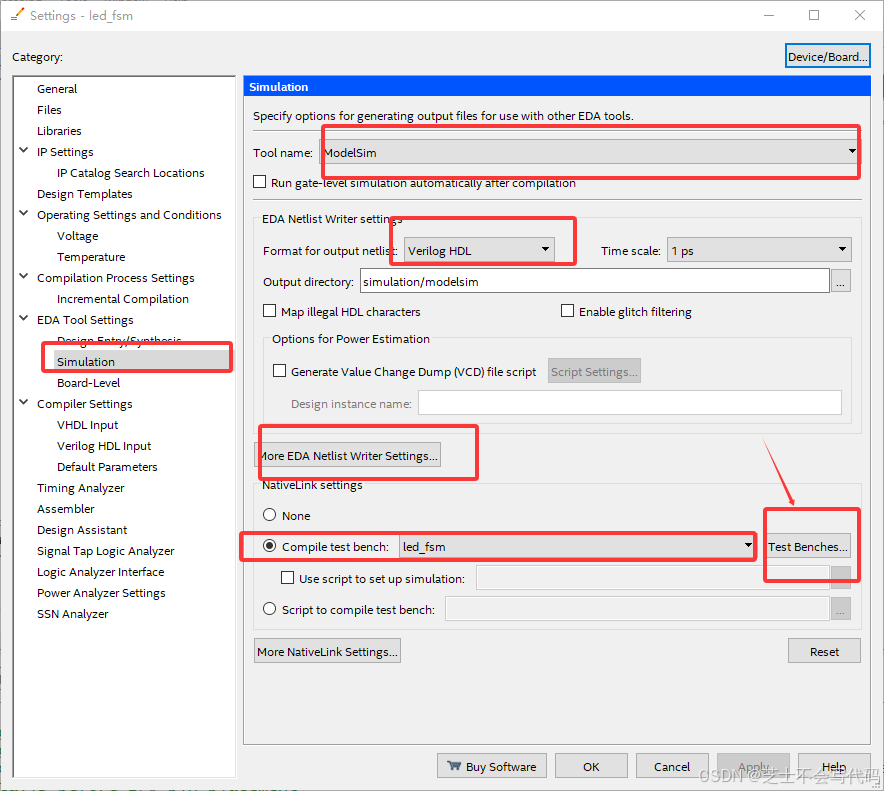

4、然后对仿真文件设置点击Assignments-->Settings，再点击下面的Simulation按照如图设置

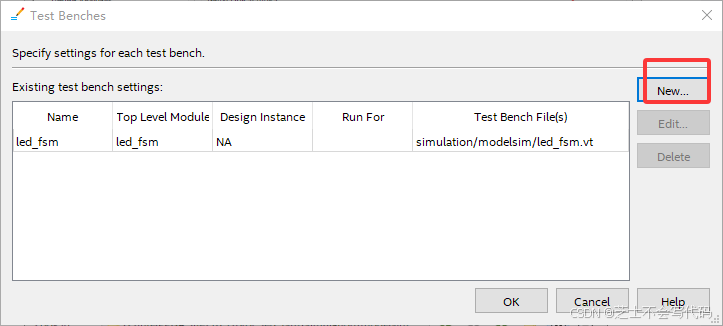

5、选择上面的Compile test bench点击后面Test Bench进入选择，点击New新建

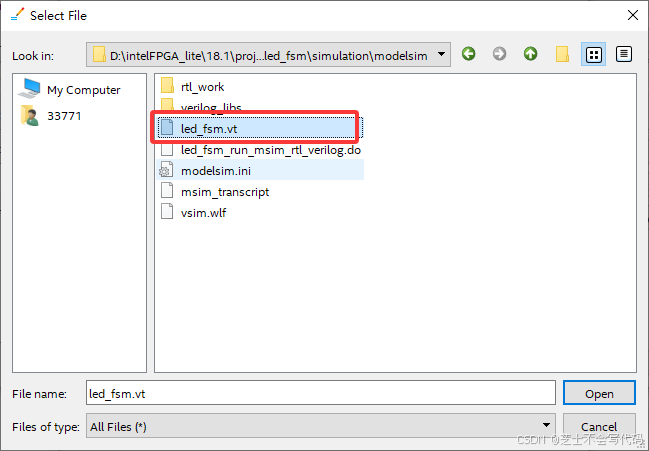

按照顺序先编辑名字，然后浏览刚才的.vt文件，最后点击Add添加达到如下图效果，再点击OK，这里如果浏览的是.vo文件则后面仿真需要自己设置时间及电平，然后一直点击OK回到代码编辑界面

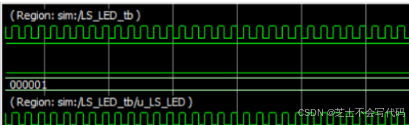

来到主页点击：自动跳转至Modelsim，选择下面的Wave即可看到波形。

1.4 FPGA烧录实现

配置确认引脚，烧录程序（可参考之前的FPGA文件，有详细记录每一步操作，这里就给出关键操作截图）

烧录效果：

【博客调用】状态机思想实习流水灯

二、CPLD和FPGA芯片

CPLD（Complex Programmable Logic Device，复杂可编程逻辑器件）和FPGA（Field-Programmable Gate Array，现场可编程门阵列）是可编程逻辑器件的两大分支，它们在结构、性能和应用场景上有显著差异。

1. 核心结构与技术原理

特性	CPLD	FPGA
逻辑单元	基于乘积项（Product-Term）结构，包含与阵列和或阵列，逻辑块较大且固定。	基于查找表（LUT）结构，每个LUT（如4/6输入）模拟任意组合逻辑，逻辑块细粒度。
互连资源	全局总线式互连，延迟固定且确定性高。	分布式可编程互连，延迟可变但灵活性高。
存储技术	非易失性（如Flash/EEPROM），配置掉电保留。	易失性（SRAM为主），需外部配置芯片（如Flash）存储代码。
触发器数量	较少，适合组合逻辑为主的设计。	大量触发器，支持复杂时序逻辑。

2. 性能与容量

指标	CPLD	FPGA
逻辑规模	较小（数百至数千逻辑门）	大（数万至数百万逻辑门）
运行速度	高（固定延迟，适合高速控制）	中高（依赖布线优化，适合并行计算）
功耗	低（静态功耗为主）	中高（动态功耗显著，尤其高频场景）
配置时间	毫秒级（非易失性，上电即用）	秒级（需从外部加载配置）

3. 适用场景

场景	CPLD	FPGA
简单控制逻辑	电源管理、接口转换、总线桥接。	不适用（资源浪费）。
复杂算法处理	不适用（容量不足）。	图像处理、通信协议（如5G）、AI推理。
确定性时序需求	高（如电机控制、工业PLC）。	低（时序受布线影响）。
原型验证	不适用。	高（可快速迭代设计)

４. 选型建议

选择CPLD：
- 需要非易失性存储，上电即用。
- 设计简单（如组合逻辑、小型状态机）。
- 对功耗敏感（电池供电设备）。
选择FPGA：
- 处理复杂算法（如FFT、卷积运算）。
- 需要动态重构（如通信协议切换）。
- 高并行性需求（如数据中心加速）。

三、HDLbitsFPGA练习记录（combinational logic）

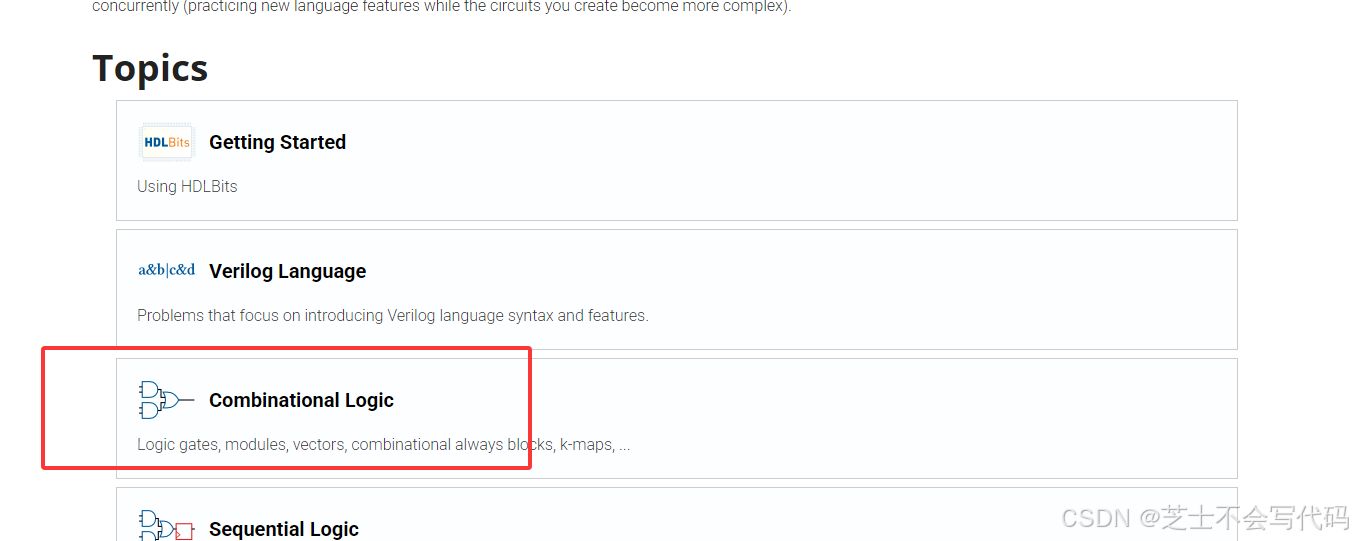

练习点击这里：HDLBitshttps://hdlbits.01xz.net/wiki/Main_Page

实验记录：

练习一：7420chip

7400 系列集成电路是一系列每个都包含几个门电路的数字芯片。7420 是一种包含两个 4 输入 NAND 门的芯片。
创建一个具有与 7420 芯片相同功能的模块。该模块有 8 个输入和 2 个输出。

分析：

每个 4 输入的 NAND 门的逻辑功能是：当所有输入都为 1 时，输出为 0；否则，输出为 1。
每个 4 输入 NAND 门的输入是4个输入信号，输出是 1 个信号。

代码：

module top_module (
    input p1a, p1b, p1c, p1d,
    output p1y,
    input p2a, p2b, p2c, p2d,
    output p2y );
	assign p1y=~(p1a&p1b&p1c&p1d);
    assign p2y=~(p2a&p2b&p2c&p2d);
endmodule

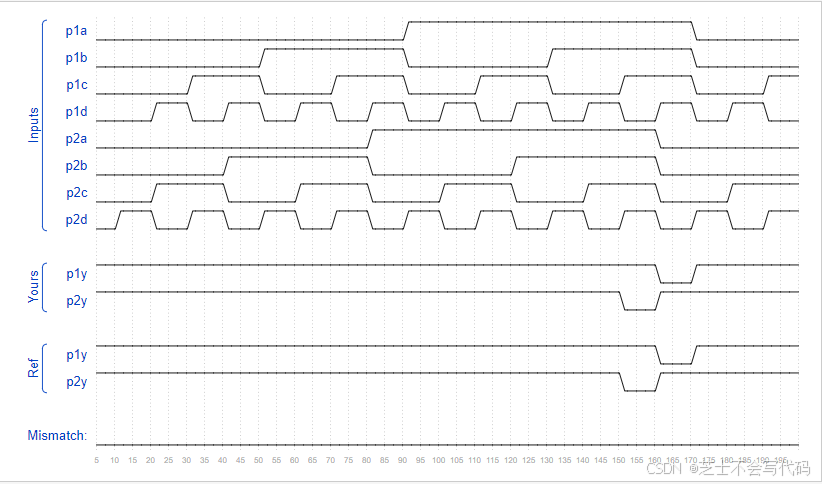

仿真电路图;

练习二：电路描述

电路 B 可以通过以下模拟波形来描述：

代码：

module top_module ( input x, input y, output z );
	assign z = ~(x ^ y);
endmodule

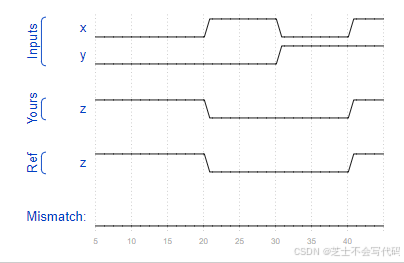

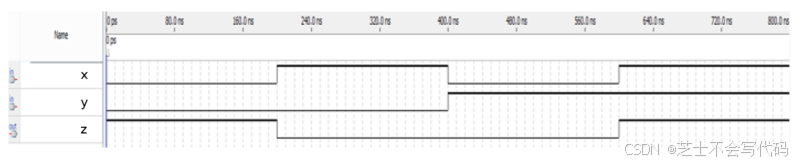

仿真图：

练习三、多路选择器１－９

设计一个 16 位宽、9 对 1 的多路复用器。当 sel=0 时选择 a，当 sel=1 时选择 b，以此类推。对于未使用的模式（sel=9 到 15），将所有输出位都设置为 '1'。

代码如下：

module top_module (
    input [15:0] a,
    input [15:0] b,
    input [15:0] c,
    input [15:0] d,
    input [15:0] e,
    input [15:0] f,
    input [15:0] g,
    input [15:0] h,
    input [15:0] i,
    input [3:0] sel,
    output logic [15:0] out
);

    // Case语句只能用在过程性块（always块）中
    // 这是一个组合逻辑电路，所以使用组合逻辑的always @(*)块。
    always @(*) begin
        out = '1;    // '1 是一种特殊的字面量语法，表示所有位都为1的数。
                     // '0、'x 和 'z 也是有效的。
                     // 给 'out' 赋一个默认值，
        case (sel)
            4'h0: out = a;
            4'h1: out = b;
            4'h2: out = c;
            4'h3: out = d;
            4'h4: out = e;
            4'h5: out = f;
            4'h6: out = g;
            4'h7: out = h;
            4'h8: out = i;
        endcase
    end

endmodule

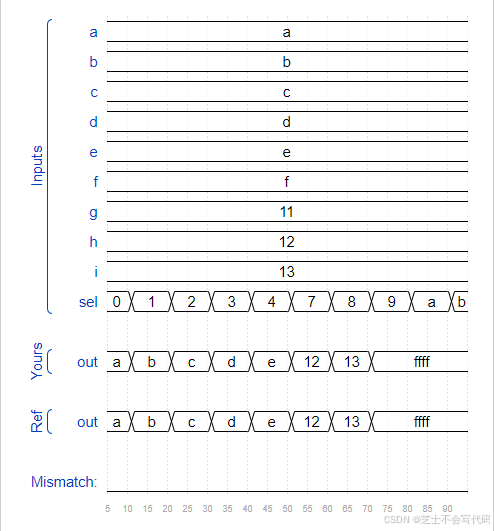

仿真波形图:

练习四：Full adder

创建一个全加器。全加器接收三个位（包括进位输入）并输出和以及进输出。位

预期的解决方案长度：约 2 行。

代码：

module top_module (
    input a,         // 输入位a
    input b,         // 输入位b
    input cin,       // 进位输入
    output sum,      // 和输出
    output cout      // 进位输出
);

    assign {cout, sum} = a + b + cin;  // 使用加法运算直接计算和与进位

endmodule

代码解释

模块接口：
- input a 和 input b：两个加数位。
- input cin：进位输入（来自低位的进位）。
- output sum：加法结果的和。
- output cout：进位输出（用于更高位的加法）。
逻辑实现：
- 使用 assign 语句实现组合逻辑。
- a + b + cin：直接对三个输入位进行加法运算。
- {cout, sum}：将加法结果的高位赋值给 cout（进位输出），低位赋值给 sum（和输出）。

练习五、Bcdadd4

您将获得一个名为 bcd_fadd 的 BCD（二进制编码十进制）一位数加法器，它能将两个 BCD 数字以及进位输入相加，并生成和以及进位输出。

module bcd_fadd (
    input [3:0] a,
    input [3:0] b,
    input     cin,
    output   cout,
    output [3:0] sum );

实例化 4 个 bcd_fadd 模块以创建一个 4 位 BCD 溪流进位加法器。您的加法器应将两个 4 位 BCD 数字（打包成 16 位向量）和一个进位输入相加，以产生一个 4 位和进位输出。

代码：

module top_module (
    input [15:0] a, b,  // 输入的两个 4 位 BCD 数字，打包成 16 位向量
    input cin,         // 进位输入
    output cout,       // 进位输出
    output [15:0] sum  // 4 位 BCD 和，打包成 16 位向量
);

    // 中间进位信号，用于连接各个 BCD 加法器
    wire c1, c2, c3;

    // 实例化 4 个 bcd_fadd 模块
    bcd_fadd fa0 (
        .a(a[3:0]),      // 第一个 BCD 数字的最低位
        .b(b[3:0]),      // 第二个 BCD 数字的最低位
        .cin(cin),       // 进位输入
        .cout(c1),       // 输出到下一个加法器的进位
        .sum(sum[3:0])   // 第一个 BCD 位的和
    );

    bcd_fadd fa1 (
        .a(a[7:4]),      // 第一个 BCD 数字的次低位
        .b(b[7:4]),      // 第二个 BCD 数字的次低位
        .cin(c1),        // 从上一个加法器传来的进位
        .cout(c2),       // 输出到下一个加法器的进位
        .sum(sum[7:4])   // 第二个 BCD 位的和
    );

    bcd_fadd fa2 (
        .a(a[11:8]),     // 第一个 BCD 数字的次高位
        .b(b[11:8]),     // 第二个 BCD 数字的次高位
        .cin(c2),        // 从上一个加法器传来的进位
        .cout(c3),       // 输出到下一个加法器的进位
        .sum(sum[11:8])  // 第三个 BCD 位的和
    );

    bcd_fadd fa3 (
        .a(a[15:12]),    // 第一个 BCD 数字的最高位
        .b(b[15:12]),    // 第二个 BCD 数字的最高位
        .cin(c3),        // 从上一个加法器传来的进位
        .cout(cout),     // 最终的进位输出
        .sum(sum[15:12]) // 第四个 BCD 位的和
    );

endmodule

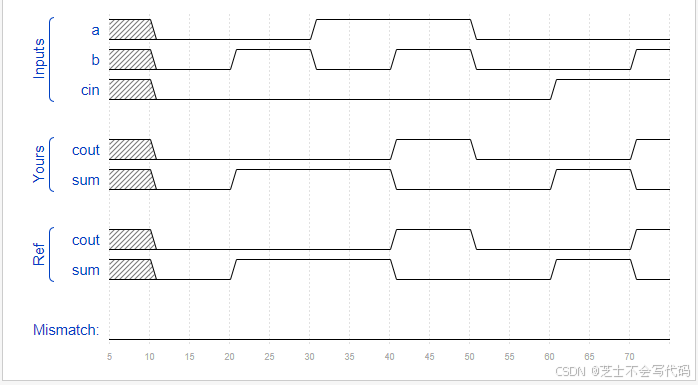

练习结果仿真图：
