最近看到用50欧姆同轴线测电源纹波的很多流行文章，各式各样，不明觉厉，终于抽空自己查阅相关文章，在此谈一下个人在工作中用示波器测量纹波&噪声的一些建议。

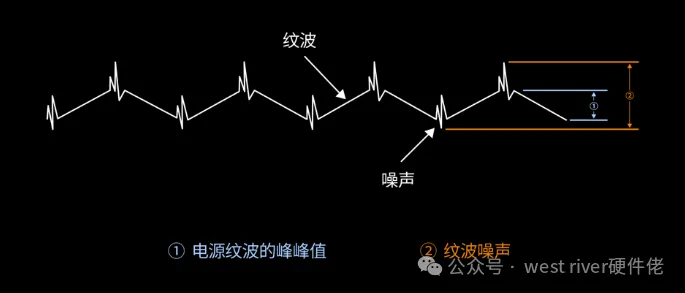

在测试电源波形的时候，我们经常会发现有一些上下波动的现象，有人说这是纹波，有人说这是噪声
首先明确文波和噪声的两个概念：
在此借用deepseek中的描述：
纹波（Ripple）
定义
纹波是指电源输出直流电压中叠加的周期性波动成分，主要由电源内部的开关动作（如开关电源）或整流滤波不完善（如线性电源）引起。
频率范围：通常与电源的开关频率（如几十kHz到MHz）或输入交流频率（如50Hz/60Hz工频）相关。
波形特征：呈现规律的周期性波动（如正弦波、锯齿波）。
产生原因
开关电源：MOSFET的快速开关导致LC滤波后的残留波动。
线性电源：整流后的交流成分未完全滤除（如滤波电容容量不足）。
负载变化：动态负载导致反馈环路调节时的微小振荡。
噪声（Noise）
定义
噪声是电路中存在的非周期性、随机的高频干扰信号，可能来自内部或外部。
频率范围：宽频带（从几Hz到GHz），无明显规律。
波形特征：随机杂散信号（如白噪声、尖峰脉冲）。
产生原因
内部噪声：半导体器件热噪声（约翰逊噪声）、散粒噪声、1/f噪声等。
外部干扰：电磁辐射（EMI）、地线耦合、开关瞬态（如继电器动作）。
电源噪声：DC-DC转换器的高频开关噪声（如振铃、寄生振荡）。

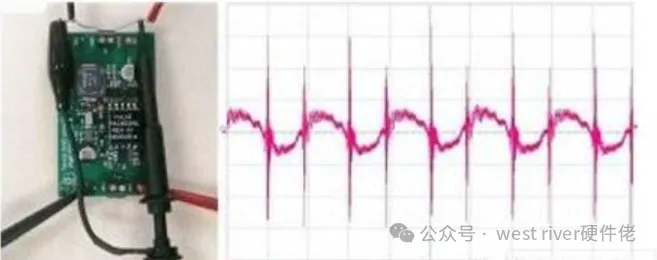

测纹波目前主流的一般就是用接地探针和50欧姆同轴线两种测试方法：

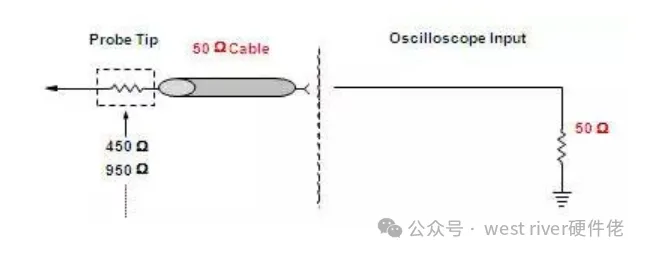

当然，也有第三种，但是不建议学，

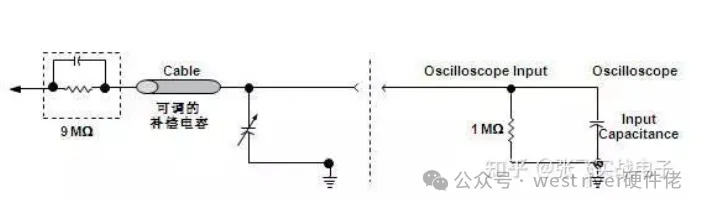

在讲测量方法之前，先讲一下示波器的探头到示波器通道的内部电路
带补偿的高阻无源探头是最常用的无源探头，一般示波器标配的探头都是此类探头

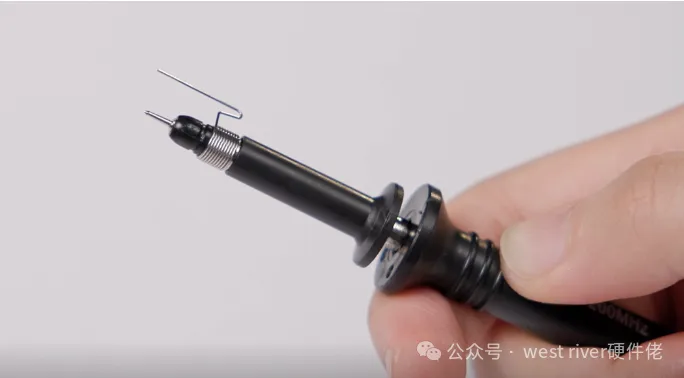

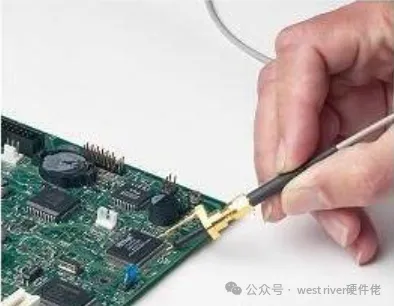

用这种探头加接地探针
带宽：限制到20MHz，
通道耦合：交流耦合

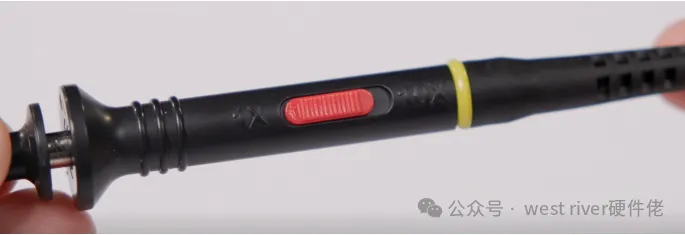

探头倍率：设置为1X 因为电源纹波的幅值一般都比较小，如果设置为10:1的话，信号衰减十倍进入仪器，再通过数字计算放大十倍，这个过程会放大很多噪声，从而导致纹波测量值偏高
输入阻抗：设置为1MΩ
电压档位：20mV/div（此处可根据所测纹波的实际大小灵活调整）
大量程下示波器的本底噪声会被放大，如：示波器的基本量程为10mV/格，此时底噪为500uV，当量程改为100mV/格，示波器输入会增加10:1的衰减器，显示时再将信号放大10倍，底噪变为5mV

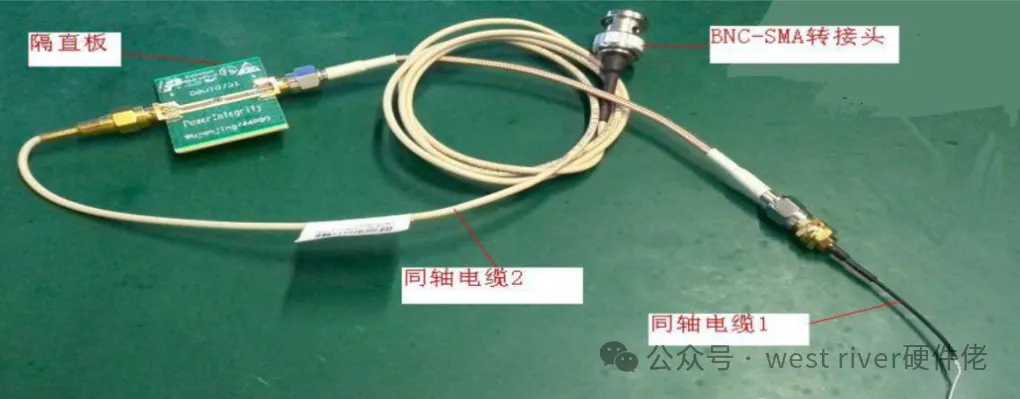

用50欧姆同轴线
带宽：限制到20MHz
通道耦合：交流耦合
(有些示波器在交流的情况下不支持50欧姆阻抗，故设直流耦合也认为是可以的，但是都建议在隔直流小板)

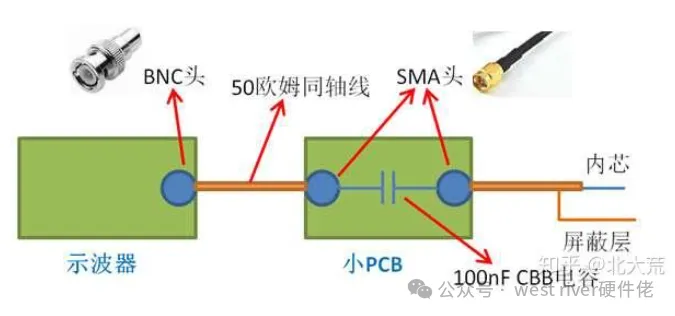

直流小板的示意图：这里加的隔直流电容的容量有人加100nF,有人加10uF，个人认为二者可以并联
探头倍率：设置为1X
输入阻抗：设置为50Ω
电压档位：20mV/div（此处可根据所测纹波的实际大小灵活调整）

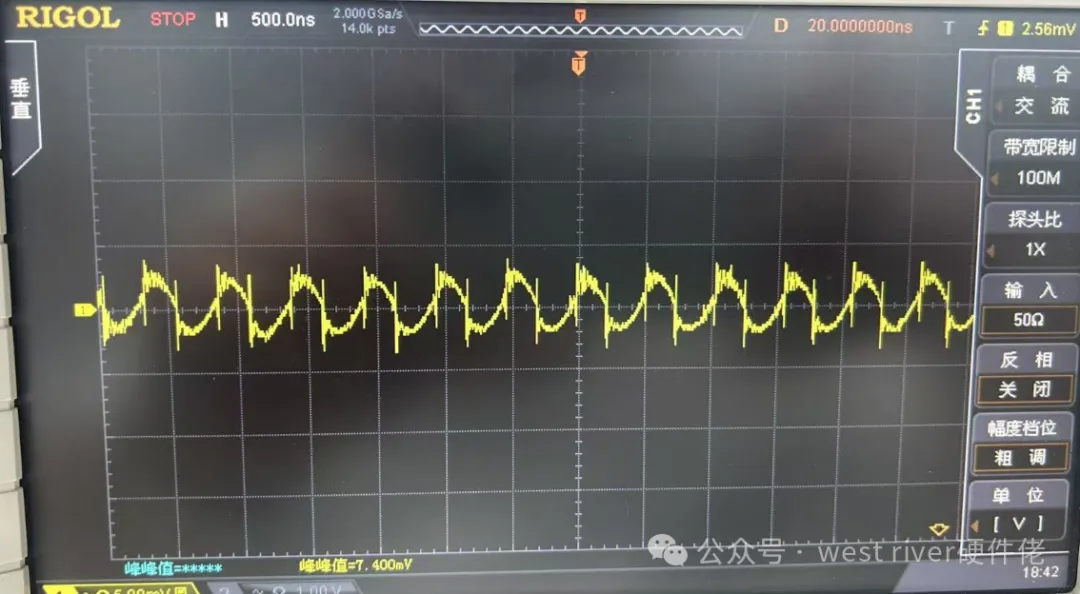

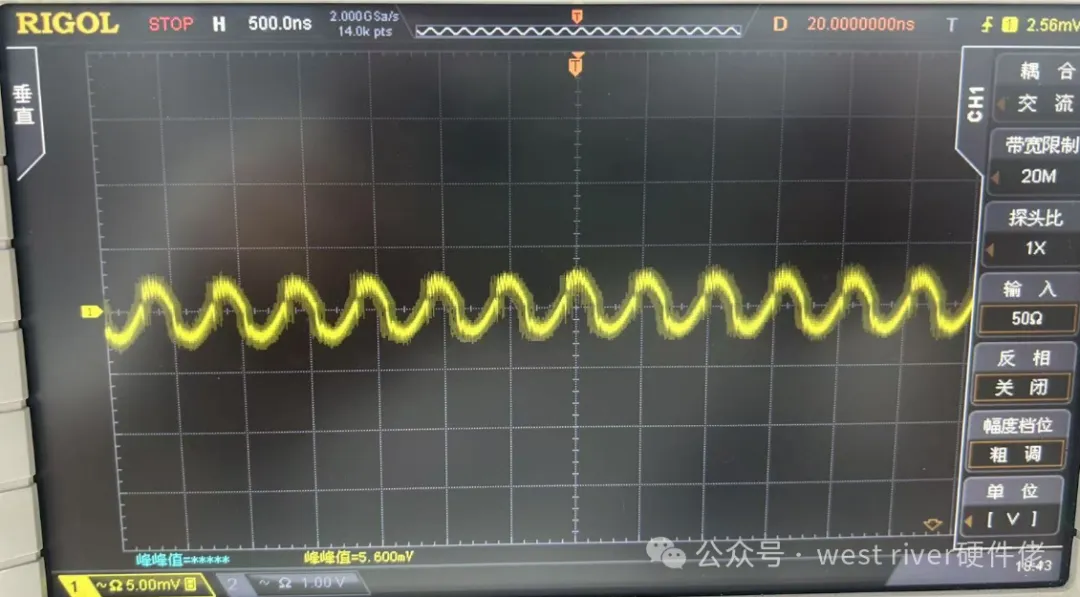

下图是用50欧姆同轴测试的带宽限制20MHz和限制100MHz的纹波
可见100MHz的图像引入了噪声。
之所以测纹波需要将带宽限制到20MHz,这一操作主要是为了避免数字电路的高频噪声影响纹波的测量，尽量保证测量的准确性。
因为前文提到：纹波的频率范围通常与电源的开关频率（如几十kHz到MHz）或输入交流频率（如50Hz/60Hz工频）相关。
若测噪声，可将示波器的带宽限制关闭。
