1.RIP V2简介：

RIP V2（Routing Information Protocol Version 2）是 RIP 路由协议的第二版，属于距离矢量路由协议，主要用于中小型网络环境。相较于 RIP V1，RIP V2 在功能和性能上进行了多项改进，支持无类域间路由（CIDR）和可变长子网掩码（VLSM），提高了网络地址的利用率和路由灵活性。

1.1RIP V2 的主要特性：

支持 VLSM 和 CIDR：

RIP V2 可以在路由更新中携带子网掩码信息，支持无类路由，允许更灵活的 IP 地址分配和子网划分。
解决了 RIP V1 无法支持不连续子网的问题。

组播路由更新：

RIP V2 使用组播地址 224.0.0.9 发送路由更新报文，而不是广播地址，减少了不必要的网络流量，提高了效率。

认证机制：

支持明文认证和 MD5 密文认证，增强了路由信息交换的安全性，防止路由信息被篡改。

路由标记（Route Tag）：

允许在路由条目中添加标记，用于标识路由的来源或类型，便于路由策略的实施。

下一跳地址（Next Hop）：

支持指定下一跳地址，提供了更灵活的路由选择和优化。

保持与 RIP V1 的兼容性：

RIP V2 可以与 RIP V1 互操作，通过在报文中设置版本号，确保不同版本的路由器能够共存。

1.2RIP V2 的工作原理：

路由更新 ：

路由器每隔 30 秒向邻居发送路由更新报文，报文中包含自身的路由表信息。

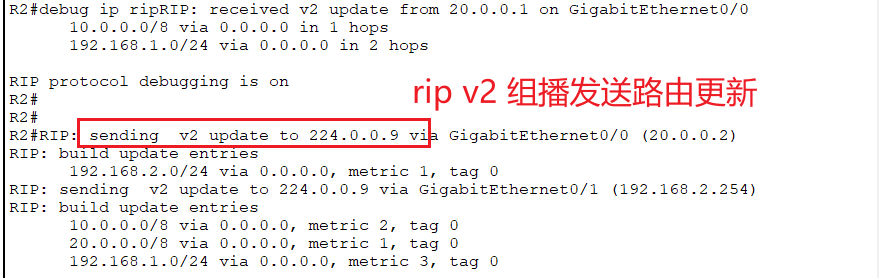

更新报文使用组播地址 224.0.0.9 发送，只有运行 RIP 的路由器会接收并处理这些报文。

水平分割（Split Horizon）：

防止路由环路的一种机制，路由器不会将从某个接口学到的路由信息再通过该接口发送回去。

毒性逆转（Poison Reverse）：

当路由器检测到某个路由不可达时，会将该路由的度量值设置为 16（不可达），并通过所有接口发送更新，通知邻居路由器。

触发更新（Triggered Update）：

当路由表发生变化时，路由器会立即发送更新报文，而不是等待下一个更新周期，从而加快路由收敛速度。

抑制计时器（Hold-Down Timer）：

当路由器收到某条路由的度量值变为 16 的更新时，会启动抑制计时器，在计时器超时前，忽略该路由的任何变化，防止路由抖动。

1.3RIP V2 的报文格式：

RIP V2 的报文格式在 RIP V1 的基础上进行了扩展，主要包括以下字段：

命令（Command）：1 字节，表示报文类型（请求或响应）。
版本号（Version）：1 字节，RIP V2 的版本号为 2。
必须为 0（Unused）：1 字节，保留字段，必须为 0。
地址族标识符（Address Family Identifier, AFI）：2 字节，表示网络层协议（如 IP）。
路由标记（Route Tag）：2 字节，用于标识路由的来源或类型。
IP 地址（IP Address）：4 字节，表示目标网络的地址。
子网掩码（Subnet Mask）：4 字节，表示目标网络的子网掩码。
下一跳地址（Next Hop）：4 字节，表示到达目标网络的下一跳地址。
度量值（Metric）：4 字节，表示到达目标网络的跳数。

1.4RIP V2 的优缺点：

优点：

简单易用：配置简单，适合中小型网络。
支持 VLSM 和 CIDR：提高了 IP 地址的利用率。
组播更新：减少了网络流量。
认证机制：增强了路由信息的安全性。

缺点：

最大跳数限制：RIP 的最大跳数为 15，限制了网络规模。
收敛速度慢：由于采用定期更新和距离矢量算法，路由收敛速度较慢。
不适合大型网络：在大型网络中，路由更新开销大，容易产生路由环路。

1.5RIP V2 的应用场景：

RIP V2 适用于以下场景：

中小型企业网络：网络规模较小，拓扑结构简单。
教育机构网络：如学校、实验室等，网络需求相对简单。
分支机构网络：多个分支机构通过低速链路连接，需要简单的路由协议。

2. 具体配置：

本实验IP都采用静态配置

2.1实验准备：

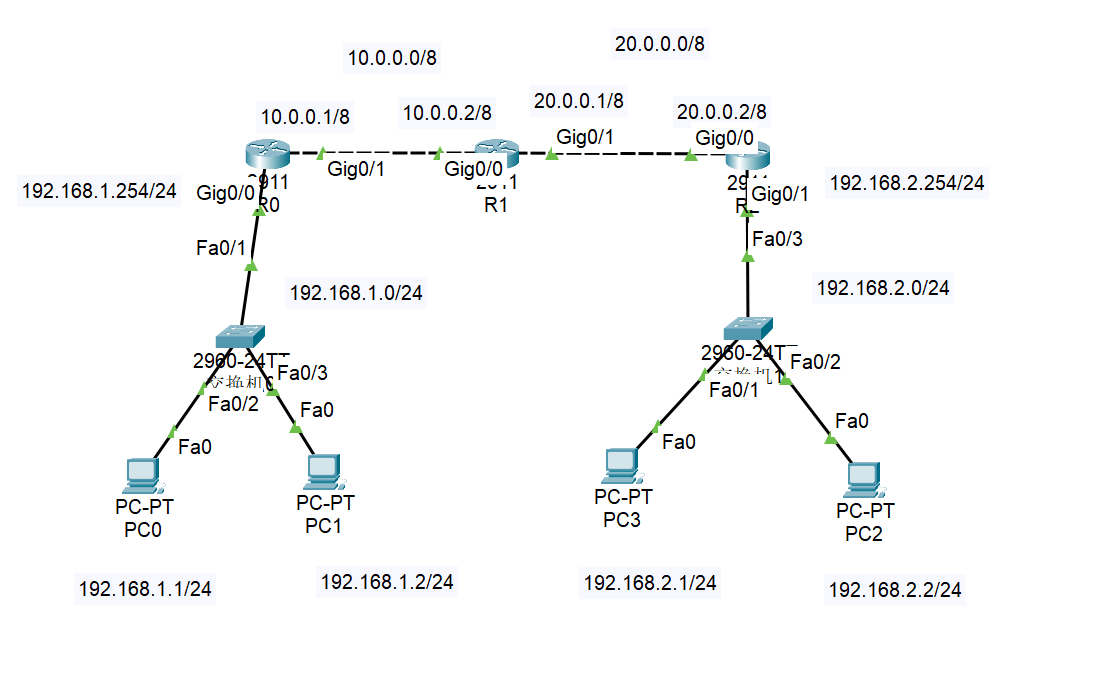

2.1.1拓扑搭建和网段划分：

2.1.2各个PC的IP配置：

PC0：

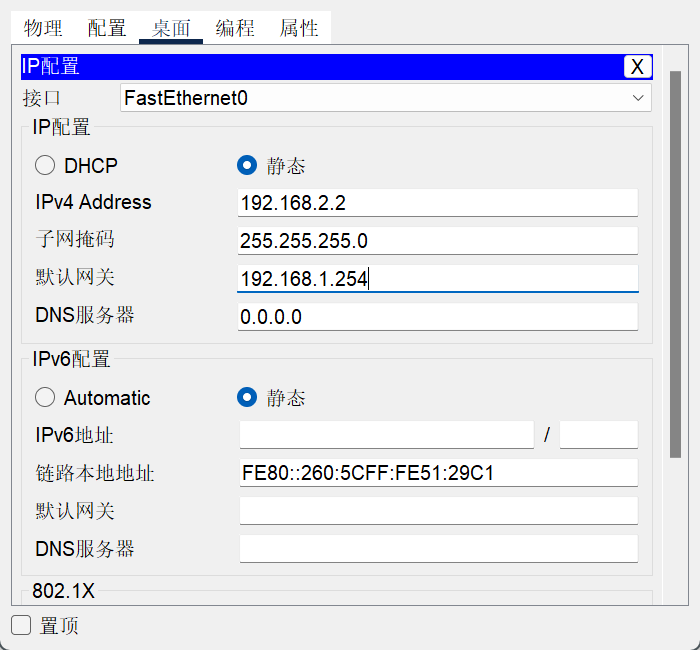

PC1：（注意：下面图片PC1IP配置有误，正确的应为：192.168.1.2）

PC3：

PC2：

2.1.3各个路由器接口IP配置：

R0：

Router>en
Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#hostname R0

R0(config)#interface g0/0
R0(config-if)#ip address 192.168.1.254 255.255.255.0
R0(config-if)#no shutdown

R0(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up

R0(config-if)#exit

R0(config)#interface g0/1
R0(config-if)#ip address 10.0.0.1 255.0.0.0
R0(config-if)#no shutdown

R0(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up

R0(config-if)#exit
R0(config)#

R1：

Router>enable
Router#conf terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#hostname R1

R1(config)#interface g0/0
R1(config-if)#ip address 10.0.0.2 255.0.0.0
R1(config-if)#no shutdown

R1(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up
R1(config-if)#exit

R1(config)#interface g0/1
R1(config-if)#ip address 20.0.0.1 255.0.0.0
R1(config-if)#no shutdown

R1(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up
R1(config-if)

R2：

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#hostname R2

R2(config)#interface g0/0
R2(config-if)#ip address 20.0.0.2 255.0.0.0
R2(config-if)#no shutdown

R2(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up
R2(config-if)#exit

R2(config)#interface g0/1
R2(config-if)#ip address 192.168.2.254 255.255.255.0
R2(config-if)#no shutdown

R2(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to up
R2(config-if)#exit
R2(config)#

2.2RIP V2配置：

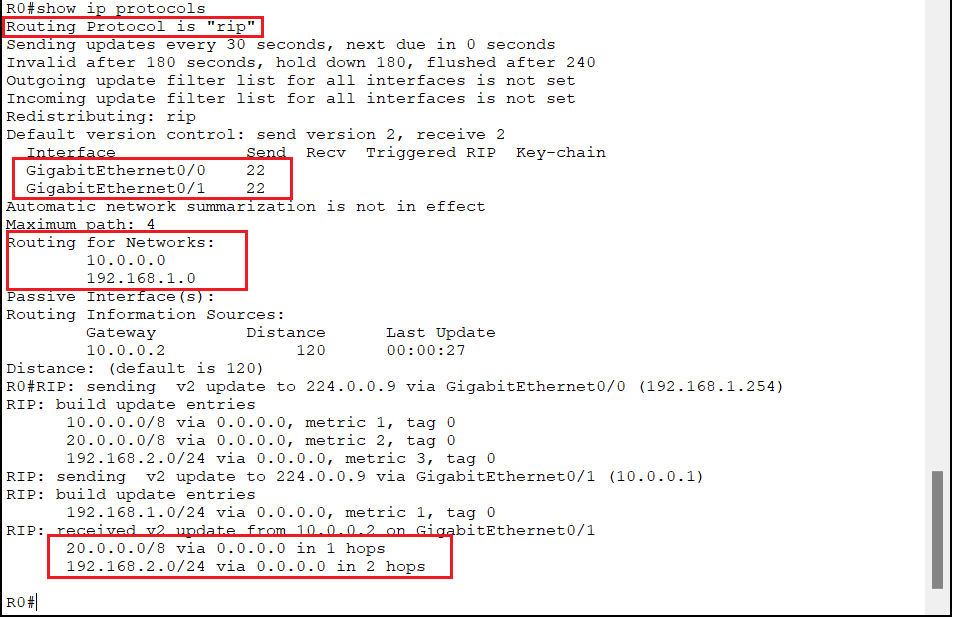

R0：

R0(config)#router rip # 开启rip服务
R0(config-router)#version 2 # 使用rip v2版本
R0(config-router)#no auto-summary # 默认边界自动汇总，配置支持可变长子网，需要配置为不进行自动汇总
R0(config-router)#netw
R0(config-router)#network 192.168.1.0 # 向外宣告有哪些主网络网段，此网段所有接口将向外宣告rip路由信息，并同时接收rip更新信息
R0(config-router)#net
R0(config-router)#network 10.0.0.0
R0(config-router)#exit
R0(config)#

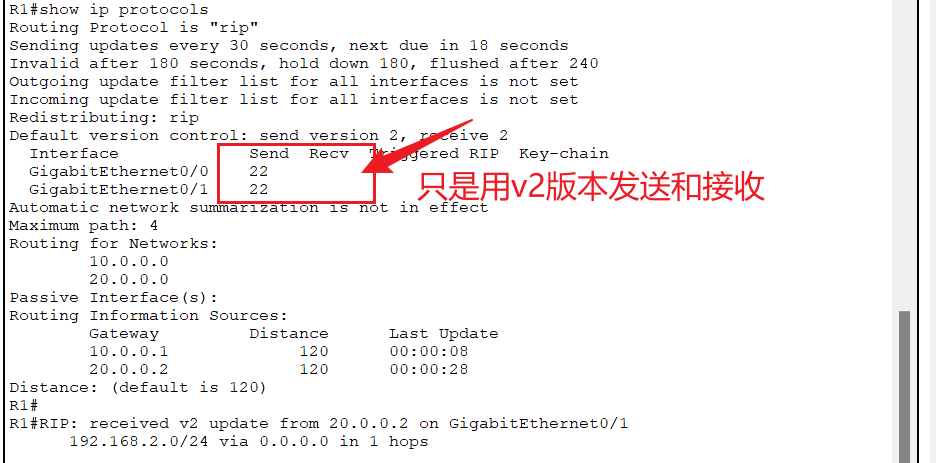

R1：

R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#no auto-summary
R1(config-router)#network 10.0.0.0
R1(config-router)#network 20.0.0.0
R1(config-router)#exit

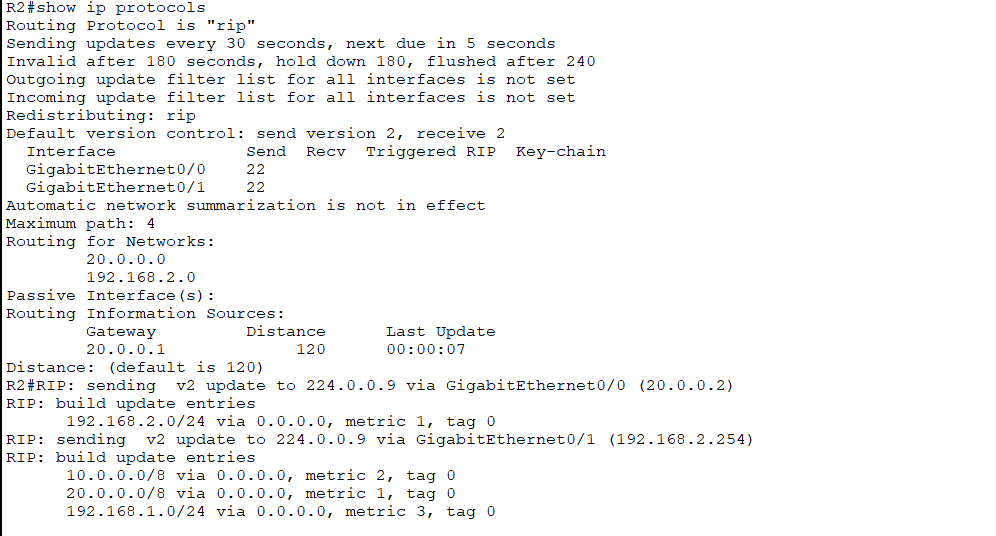

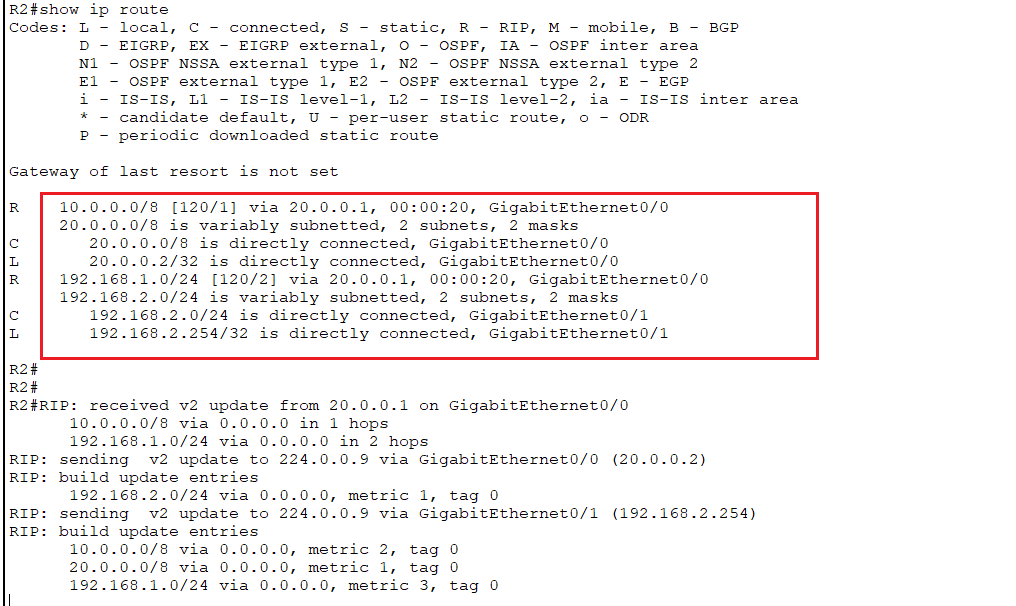

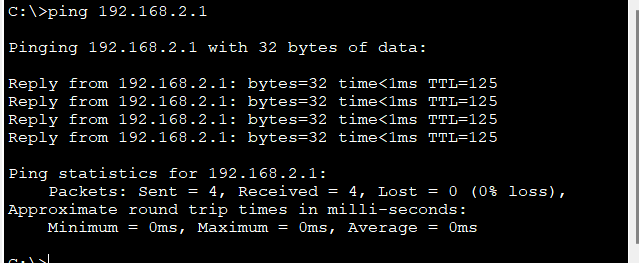

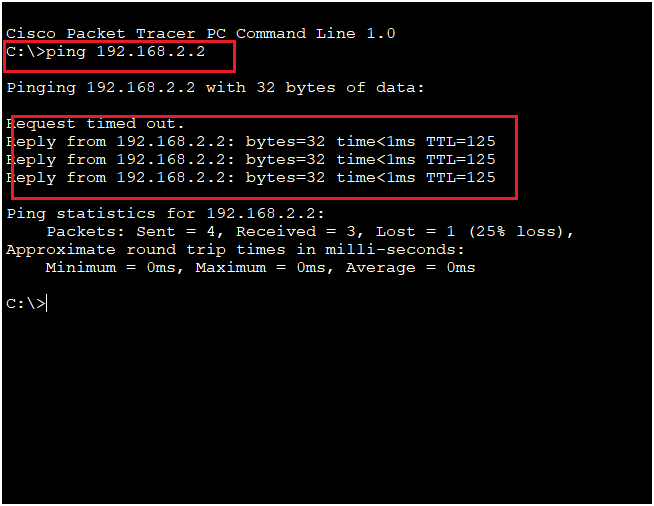

R2：

R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#no auto-summary
R2(config-router)#network 20.0.0.0
R2(config-router)#network 192.168.2.0
R2(config-router)#exit
