一、UML顺序图（Sequence Diagram）
UML顺序图（Sequence Diagram）是一种用于描述系统中对象之间交互的动态建模工具，它通过时间顺序展示对象之间的消息传递和行为响应。顺序图的核心在于清晰地表达系统中各个组件（如用户、机器前端、分配器等）在特定场景下的交互流程，帮助开发者理解系统的运行逻辑并优化设计。
下面我们根据一个具体问题来分析绘画UML顺序图
二、问题原型
在饮料自动销售系统中，顾客选择想要的饮料。系统提示需要投入的金额，顾客从机 器的前端钱币口投入钱币，钱币到达钱币记录仪，记录仪更新自己的选择。正常时记录仪通 知分配器分发饮料到机器前端，但可能饮料已售完，也可能用完了找给顾客的零钱而无法销 售饮料。先写出“买到饮料”的场景、“饮料已售完”的场景以及“机器没有合适的零钱” 的场景，然后根据场景，用 UML 分别表示出“买到饮料”“饮料已售完”以及“无法找零” 的顺序图。
三、顺序图分析与绘画
场景一：买到饮料
场景描述
在理想情况下，顾客能够成功购买到所需的饮料。这一过程包括顾客选择饮料、投入钱币、系统验证金额并分配饮料，最后返还零钱。
详细流程
选择饮料：顾客在机器的前端界面上选择想要的饮料。
检查库存：机器前端向分配器发送请求，检查所选饮料的库存情况。
返回库存信息：分配器查询库存后，将库存信息返回给机器前端。
查询饮料价格：机器前端向分配器请求所选饮料的价格信息。
提示饮料价格：分配器返回价格信息后，机器前端提示顾客所需支付的金额。
投币：顾客根据提示金额，从机器前端的钱币口投入钱币。
查看投币金额：钱币到达钱币记录仪，记录仪计算并记录投币的总金额。
计算金额：钱币记录仪验证投币金额是否满足饮料价格要求。
确认选择的饮料：如果金额足够，钱币记录仪向分配器发送信号，确认顾客的选择。
分配饮料：分配器接收到信号后，将选定的饮料分配到机器的取货口。
返回找零：钱币记录仪计算应找零的金额，并通过机器前端返还给顾客。
找零完成：顾客取走饮料和零钱，交易完成。
顺序图分析
对于“买到饮料”场景，顾客从机器的前端钱币口投入钱币，然后选择想要的饮料， 钱币到达钱币记录仪，记录仪通知分配器分发饮料到机器前端。钱币记录仪向顾客返还零钱。

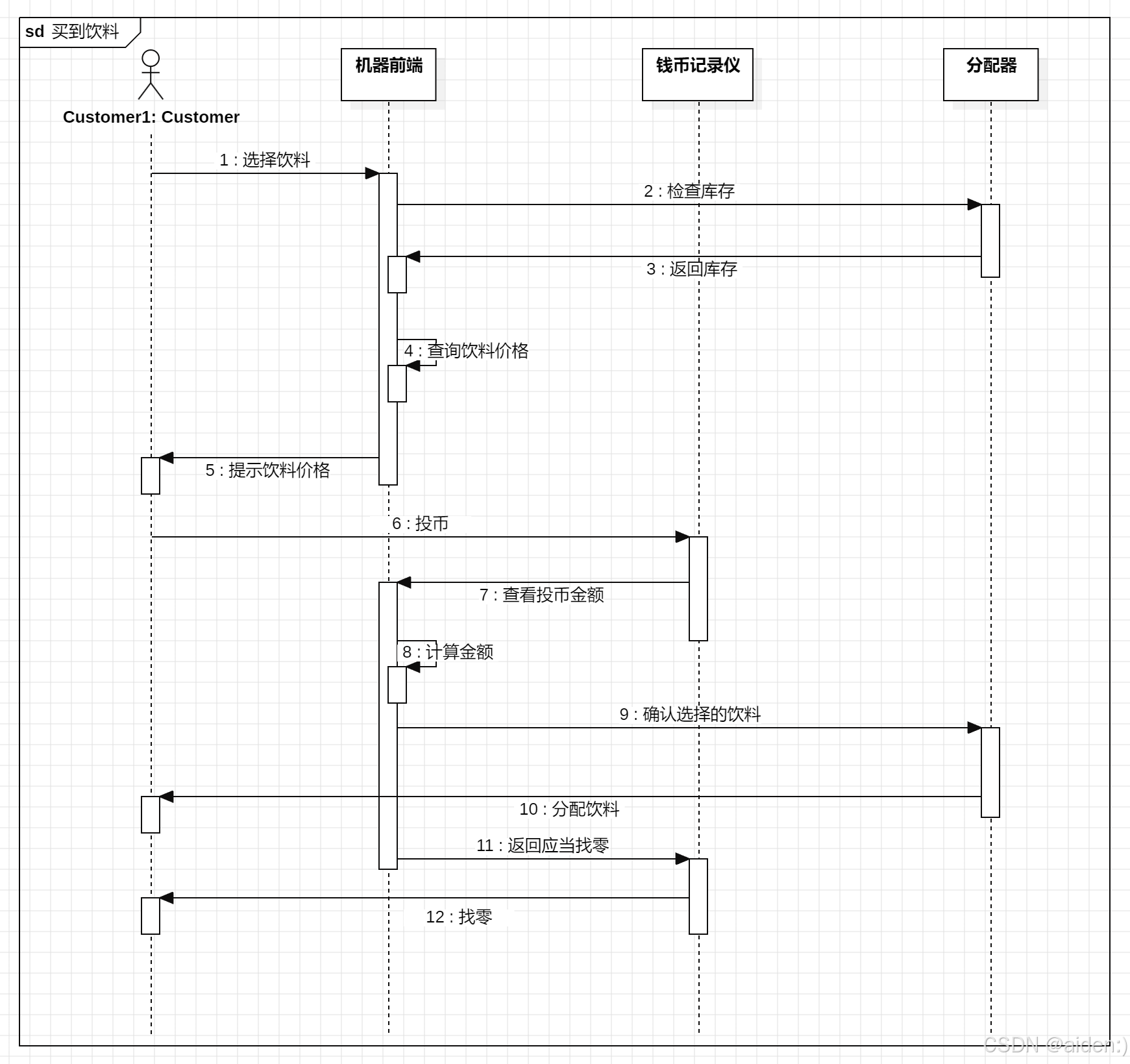

买到饮料顺序图如下图所示：
场景二：饮料已售完
场景描述
当顾客选择的饮料库存不足时，系统需要能够及时检测并通知顾客，避免不必要的交易步骤。
详细流程
选择饮料：顾客在机器前端选择想要的饮料。
检查库存：机器前端向分配器发送库存查询请求。
返回库存信息：分配器检查后发现库存为零，将此信息返回给机器前端。
提示饮料已售完：机器前端接收到库存不足的信息后，提示顾客所选饮料已售完，并建议选择其他饮料或结束交易。
顺序图分析
对于“饮料已售完”场景，顾客从机器的前端钱币口投入钱币，然后选择想要的饮料，钱币
到达钱币记录仪，记录仪通知分配器分发饮料到机器前端。分配器通知机器前端饮料已售完。
记录仪返还零钱。

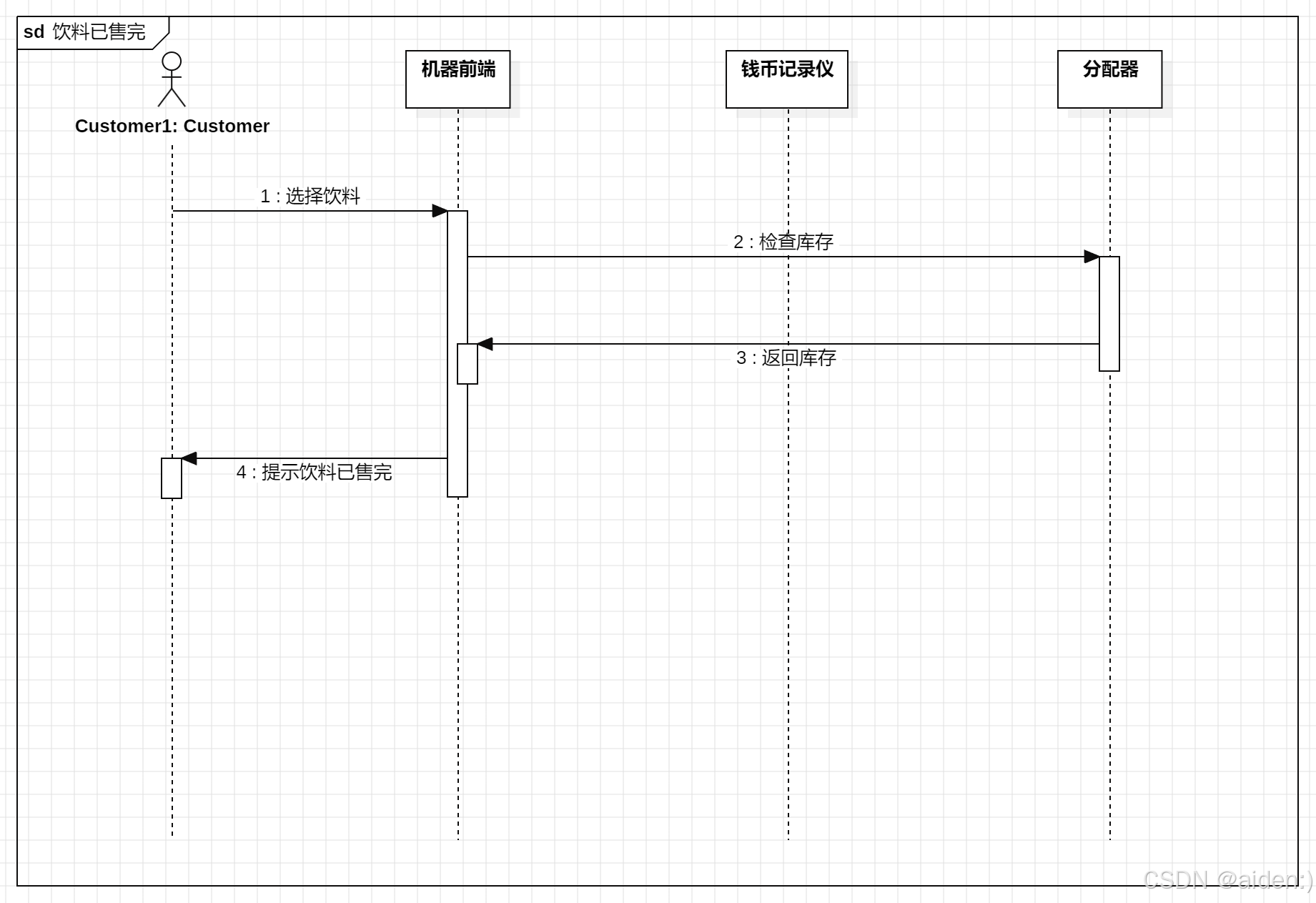

饮料已售完顺序图如下图所示
场景三：无法找零
场景描述
在顾客投入的钱币超过饮料价格，而系统无法提供合适的零钱时，需要能够及时检测并处理这种情况，避免交易失败。
详细流程
选择饮料：顾客选择饮料后，机器前端检查库存。
检查库存：分配器返回库存信息，确认饮料可用。
获取饮料价格：机器前端获取饮料价格，并提示顾客所需金额。
提示投币金额：顾客根据提示投入钱币。
投币：钱币到达钱币记录仪。
查看投币金额：钱币记录仪计算投币总额。
计算金额：记录仪验证金额是否满足饮料价格。
提示无法找零：钱币记录仪发现无法提供合适的零钱，向机器前端发送信号。
返还钱币：机器前端提示顾客无法完成交易，并返还已投入的所有钱币。
顺序图分析
对于“无法找零”的场景，顾客从机器的前端钱币口投入钱币，然后选择想要的饮料，钱币
到达钱币记录仪，记录仪没有合适的零钱，向用户返还已投入的钱币。

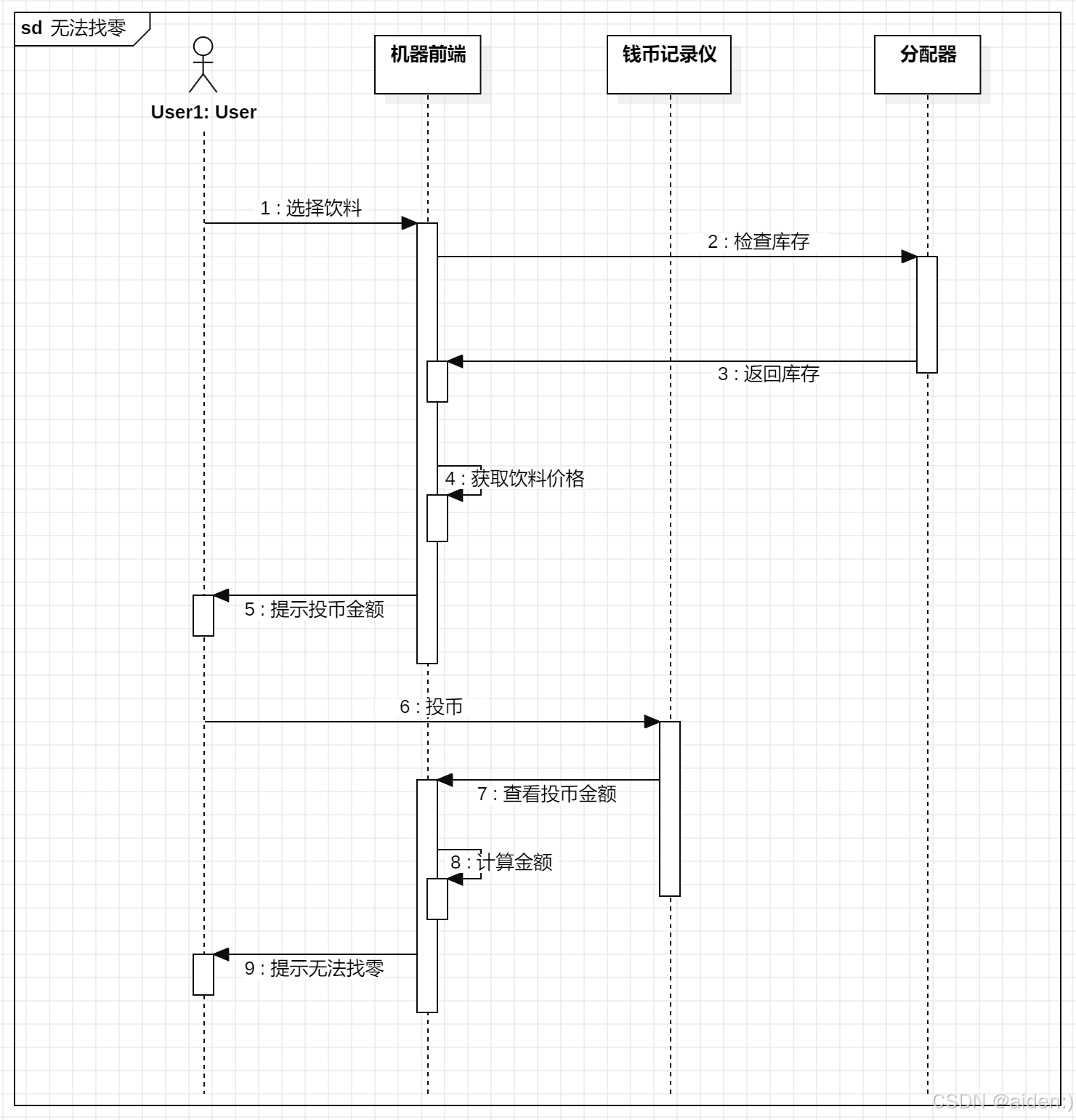

无法找零顺序图如下图所示
四、总结
在饮料自动销售系统中，我们通过三个典型场景（“买到饮料”“饮料已售完”和“无法找零”）展示了顺序图的实际应用。例如，在“买到饮料”场景中，顺序图详细描述了顾客选择饮料、投入钱币、系统验证金额并分配饮料的完整流程；在“饮料已售完”场景中，顺序图展示了系统如何及时检测库存不足并通知顾客；而在“无法找零”场景中，顺序图揭示了系统如何处理零钱不足的问题并返还顾客投入的钱币。
通过以上三个场景的详细分析，我们可以看到饮料自动销售系统在不同情况下的工作流程。这些顺序图不仅帮助我们理解系统的交互逻辑，还为优化系统功能提供了依据。
