前言
在现代软件开发过程中，建模是连接需求与实现的桥梁。统一建模语言（UML）为开发者提供了一套系统化的图形工具，用于从不同角度刻画软件系统的结构与行为。其中，动态图（Dynamic Diagrams）尤为关键，它们聚焦于系统在运行时的行为、交互和状态变迁，是需求分析与系统设计阶段不可或缺的一部分。
本篇文章将系统梳理UML中的各类动态图，包括用例图、顺序图、活动图、状态图、通信图与定时图。通过详实的说明与应用场景分析，帮助读者全面掌握动态图的建模技巧，为实际开发中的需求提炼、逻辑设计与系统验证打下坚实基础。
1. 动态图概述
动态图不同于静态图，它们关注的是“变化”而非“结构”。在系统的生命周期中，尤其是在运行过程中，对象的行为、交互和状态会随时间不断演变，动态图正是用来捕捉这种动态特征。
UML中主要的动态图类型包括：
- 用例图（Use Case Diagram）
- 顺序图（Sequence Diagram）
- 活动图（Activity Diagram）
- 状态图（State Machine Diagram）
- 通信图（Communication Diagram）
- 定时图（Timing Diagram）
接下来，我们将逐一对上述图形进行深入讲解，结合其在实际开发中的应用场景，帮助读者理解每种图的本质与价值。

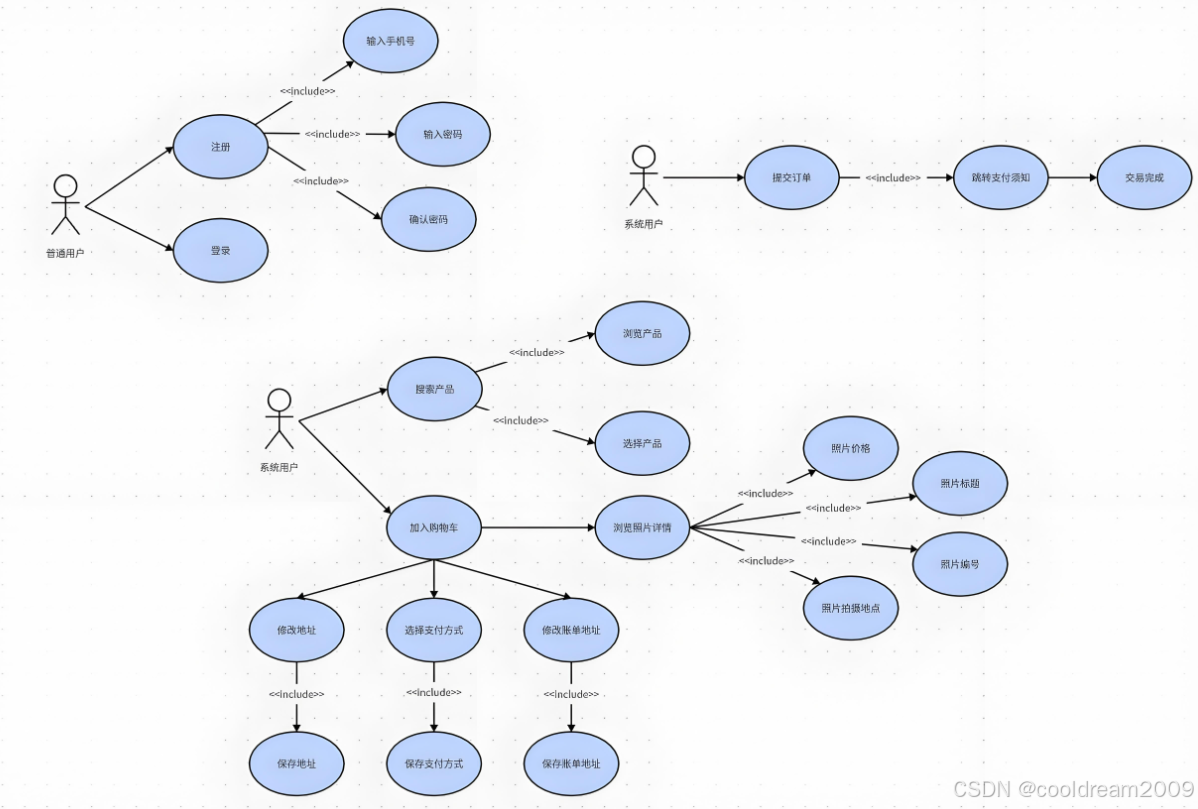

2. 用例图（Use Case Diagram）
2.1 定义与作用
用例图是系统建模中最基础、最直观的图形之一，主要展示系统的功能点以及用户如何与这些功能进行交互。虽然传统上用例图被视为静态图的一部分，但其本质上更关注系统与外部参与者之间的行为关系，因此本文将其归为动态图。
通过“角色 + 用例”的组合方式，用例图可以清晰地表达系统的功能边界和业务需求。例如，在一个在线购物系统中，用户可以“浏览商品”、“添加购物车”、“提交订单”，而管理员则可以“管理商品”、“处理订单”等。
2.2 应用价值
- 明确系统的功能点与用户角色之间的关系
- 作为需求分析的基础，便于开发与测试人员理解系统预期行为
- 有助于识别功能用例之间的继承、包含、扩展关系，提高建模灵活性
2.3 实践建议
在绘制用例图时，建议优先识别出系统的主要参与者（人、系统、设备等），然后逐步列出他们与系统交互的场景。避免将实现细节引入图中，保持用例图的抽象性与通用性。
3. 顺序图（Sequence Diagram）
3.1 定义与特征
顺序图是一种时序图，它描述了对象之间在特定时间顺序下的信息交换过程，是建模交互行为的核心图形之一。顺序图以纵向时间线和横向对象划分界面，通过消息箭头表示方法调用或事件响应。
顺序图特别适合用于建模某个用例的实现流程，如“用户注册”场景中的各个子系统（前端页面、验证服务、数据库等）之间的调用关系。
3.2 应用优势
- 精确展示对象之间的消息传递顺序
- 有助于分析协作模式与系统职责分工
- 可用于生成测试用例、验证业务逻辑完整性
3.3 建模建议
在使用顺序图时，建议关注以下几点：
- 保持消息流程的连贯性，避免过度冗杂
- 对关键消息标注返回值、条件与循环信息
- 配合用例图，增强用例的实现可视化程度

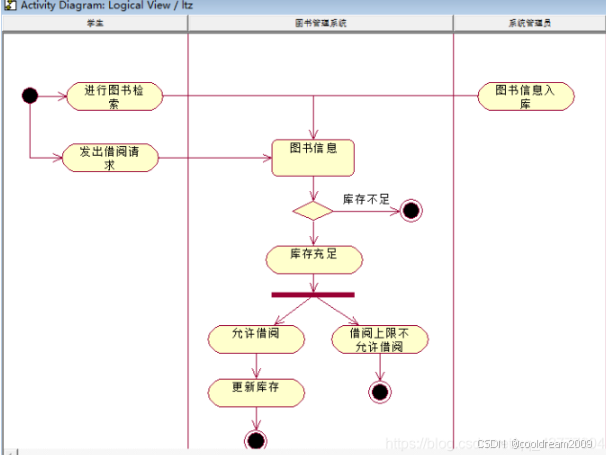

4. 活动图（Activity Diagram）
4.1 定义与用途
活动图是UML中用于描述控制流与数据流的图形工具，它类似传统的流程图，但具备更强的抽象能力和建模表达力。活动图特别适合用于展示业务逻辑流程、算法步骤、用户行为路径等。
例如，在一个工作流系统中，从“任务创建”到“审批处理”再到“归档完成”，整个流程都可以通过活动图来直观地展示。
4.2 优势体现
- 支持并发流程与条件分支的建模
- 有助于需求分析中用例细化
- 可用于验证操作流程的合理性与完备性
4.3 应用建议
绘制活动图时，应清晰标明起始节点、动作节点、判断节点与合并节点。特别是在涉及多个分支与并行操作的场景中，活动图能够有效提升流程建模的清晰度与可维护性。

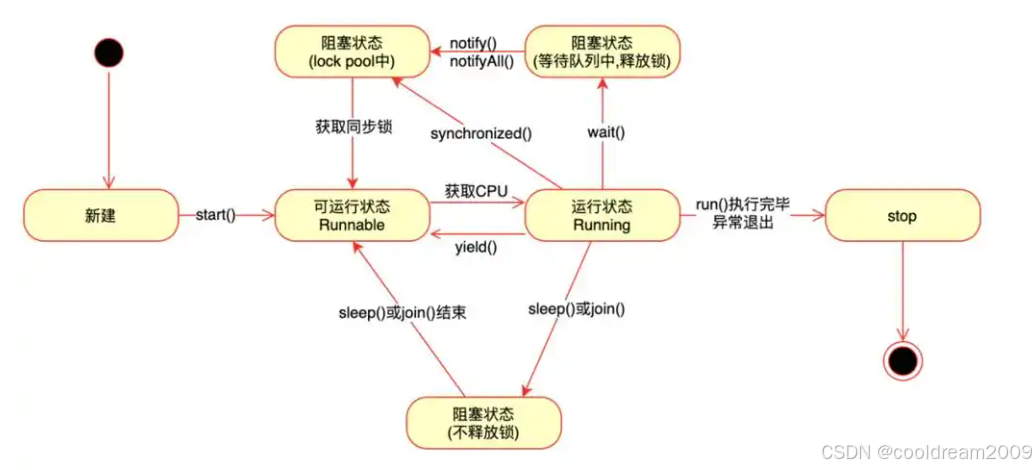

5. 状态图（State Machine Diagram）
5.1 图形概述
状态图（也称状态机图）用于刻画对象在生命周期中所经历的各种状态及其之间的转移条件。适用于那些行为受状态驱动的对象，例如订单、交易、设备、协议等。
一个“订单”对象可能经历“已创建”、“已支付”、“已发货”、“已完成”多个状态，每个状态的转移由特定事件或条件触发，状态图正是用来捕捉这种动态行为的工具。
5.2 实用价值
- 建模状态驱动对象的生命周期变化
- 提高系统对事件响应的清晰度与一致性
- 特别适用于嵌入式系统、物联网、控制系统等
5.3 建模建议
状态图中需明确初始状态、终止状态、各状态之间的转换逻辑及触发条件。合理地组织复合状态和并发状态，可提升模型的表达力和可扩展性。

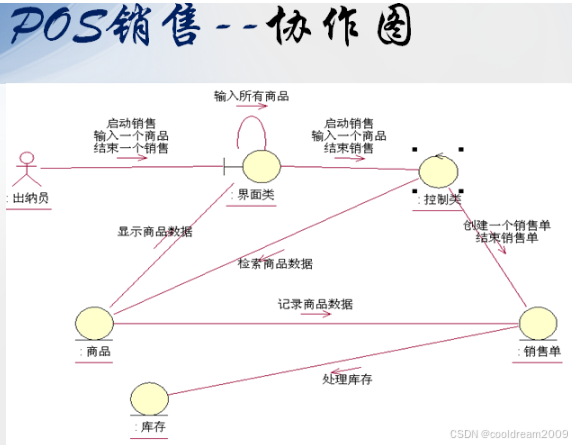

6. 通信图（Communication Diagram）
6.1 图形解析
通信图（原名协作图）与顺序图有相似之处，也用于表示对象之间的交互。但与顺序图强调“时间顺序”不同，通信图更侧重于展示对象之间的结构关系与交互路径。
它以对象为节点，以带编号的消息箭头表示交互流程，适用于分析系统中组件的协作结构。
6.2 使用场景
- 强调对象间的协作关系而非时间
- 适合从结构角度审视系统设计
- 可与顺序图互补使用，提供双重视角
6.3 建模要点
在建模通信图时，应注意消息编号的顺序合理性，避免在复杂系统中产生混乱。同时，清晰标注各个对象的职责与交互路径，有助于系统架构的优化。
7. 定时图（Timing Diagram）
7.1 图形特点
定时图是UML中用于描述时间敏感行为的图形，它详细展示对象状态或属性值随时间变化的轨迹。特别适合用于实时系统、硬件建模、通信协议等领域。
定时图中的横轴表示时间，纵轴表示对象状态，通过状态变化曲线明确标示对象在时间维度上的响应行为。
7.2 应用优势
- 可视化系统状态与时间之间的精确映射
- 有助于发现潜在的时序性冲突或性能瓶颈
- 提供对系统响应时效的验证基础
7.3 实践建议
绘制定时图时，应保证时间轴刻度统一、状态切换清晰，必要时可标注事件触发点或延迟周期，提升图形的可读性与实用性。
结语
UML动态图是理解系统运行机制的强大工具。从用例图的需求梳理到顺序图、活动图的流程建模，再到状态图与定时图的精细控制，它们各自承担着不同建模任务，但又相辅相成，共同构建出一幅完整的系统行为图景。
掌握这些图形不仅有助于开发人员更好地理解系统逻辑，也能促进团队成员之间的沟通协作。随着系统复杂度的提高，动态图的重要性将愈加凸显，建议读者结合实际项目多加练习，灵活运用各类图形，以模型驱动开发的方式提升软件工程效率与质量。
