【Kubernetes】Kubernetes 网络插件 Flannel/Calico/Cilium

这是一篇关于 Kubernetes 常见网络插件（Flannel、Calico 和 Cilium）的文章，详细介绍了不同网络插件之间的优缺点及其适用场景，提供详细的安装指导，希望这篇文章能帮助您找到合适的网络插件！

• 操作系统：CentOS Linux 7 (Core)
• Containerd：1.6.33
• Kubernetes：1.30.1

1、Flannel vs Calico vs Cilium

• 核心特性对比

• 性能对比指标

        1、吞吐量

                Cilium(eBPF) > Calico(BGP) > Calico(IPIP) > Flannel(VXLAN)

        2、延迟

                Cilium(eBPF) ≈ Calico(BGP) < Calico(IPIP) < Flannel(VXLAN)

        3、CPU 利用率

                Flannel ≈ Calico(BGP) < Calico(IPIP) < Cilium(高负载下更好)

        4、策略执行效率

                Cilium(L3-L7) > Calico(L3-L4) > Flannel(基本)

• 综合优缺点分析

        1、Flannel

        a、优点：

                安装配置简单，适合简单的网络需求

                资源消耗低

                社区支持广泛，稳定性高

        b、缺点：

                仅支持基本网络策略

                性能一般（使用VXLAN封装有开销）

                缺乏高级网络功能

        c、典型场景：

                开发测试环境、小型生产集群

                不需要复杂网络策略的场景

                资源受限的环境

        2、Calico

        a、优点：

                高性能（BGP模式无封装开销）

                丰富的网络策略支持

                良好的可扩展性

                支持IP地址管理（IPAM）

        b、缺点：

                配置相对复杂

                BGP 模式需要网络基础设施支持

                eBPF 功能较 Cilium 有限

        c、典型场景：

                企业级生产环境

                需要严格网络策略的场景、需要高性能网络的环境

                混合云/多集群环境

        3、Cilium

        a、优点：

                基于eBPF的极致性能

                高级网络策略（L3 - L7）

                内置服务网格功能

                强大的可观测性

                原生支持多集群

        b、缺点：

                学习曲线陡峭

                对内核版本有要求（≥4.19）

                资源消耗相对较高

                某些高级功能需要商业版

        c、典型场景：

                高性能需求场景，大规模集群

                安全敏感型环境

                服务网格集成需求

                需要深度网络可视化的环境

2、安装 Flannel 网络插件

• Flannel：v0.26.7

### 安装 ###

# 下载 flannel.yml 配置（文件内容见附件）
wget https://raw.githubusercontent.com/flannel-io/flannel/master/Documentation/kube-flannel.yml

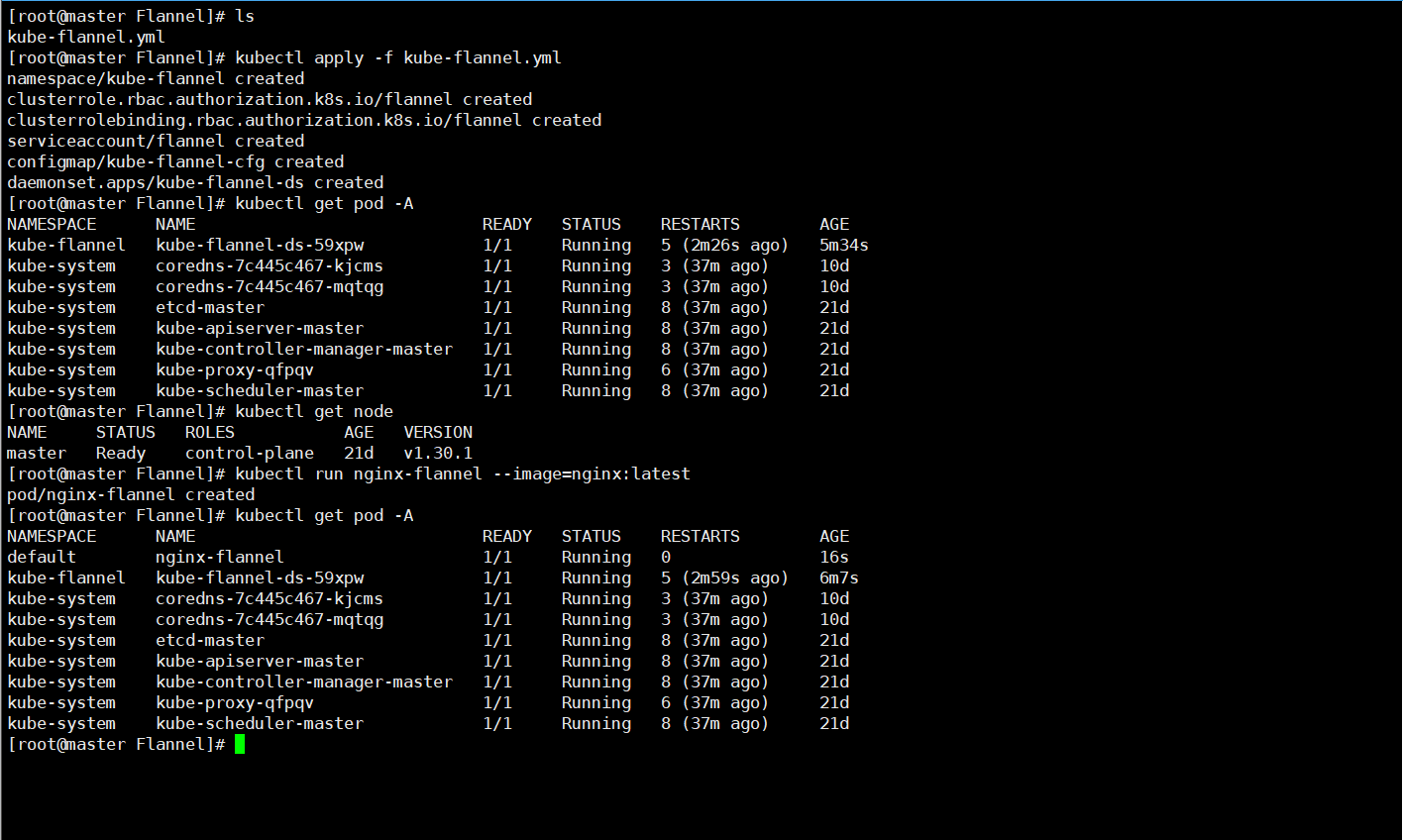

# 应用 kube-flannel.yml
kubectl apply -f kube-flannel.yml
# 验证测试网络插件部署成功
kubectl get pods -n kube-system
kubectl run nginx-flannel --image=nginx:latest

## 报错：Failed to check br netfilter: stat /proc/sys/net/bridge/bridge-nf-call-iptables: no such file or directory
## 原因：通常表示内核模块 br_netfilter 未加载或未正确配置
## 解决：
# 加载 br_netfilter 模块
modprobe br_netfilter
# 配置以启用桥接网络的 iptables 规则
cat > /etc/sysctl.d/k8s.conf << EOF
net.ipv4.ip_forward = 1                       # 开启路由转发
net.bridge.bridge-nf-call-ip6tables = 1       # 开启桥流量监控
net.bridge.bridge-nf-call-iptables = 1        # 开启桥流量监控
EOF
# 生效
sysctl --system
# 重启 kubelet、containerd
systemctl daemon-reload
systemctl restart kubelet
systemctl restart containerd

## 配置 ghcr.io镜像加速
## 解决：
mkdir -p /etc/containerd/certs.d/ghcr.io
tee /etc/containerd/certs.d/ghcr.io/hosts.toml << 'EOF'
server = "https://ghcr.io"
[host."https://ghcr.m.daocloud.io"]
  capabilities = ["pull", "resolve", "push"]
EOF

3、安装 Calico 网络插件

• Calico：v3.29.3

### 安装 ###

# 下载 tigera-operator.yaml、custom-resources.yaml（文件内容见附件）
wget https://raw.githubusercontent.com/projectcalico/calico/v3.29.3/manifests/tigera-operator.yaml
wget https://raw.githubusercontent.com/projectcalico/calico/v3.29.3/manifests/custom-resources.yaml

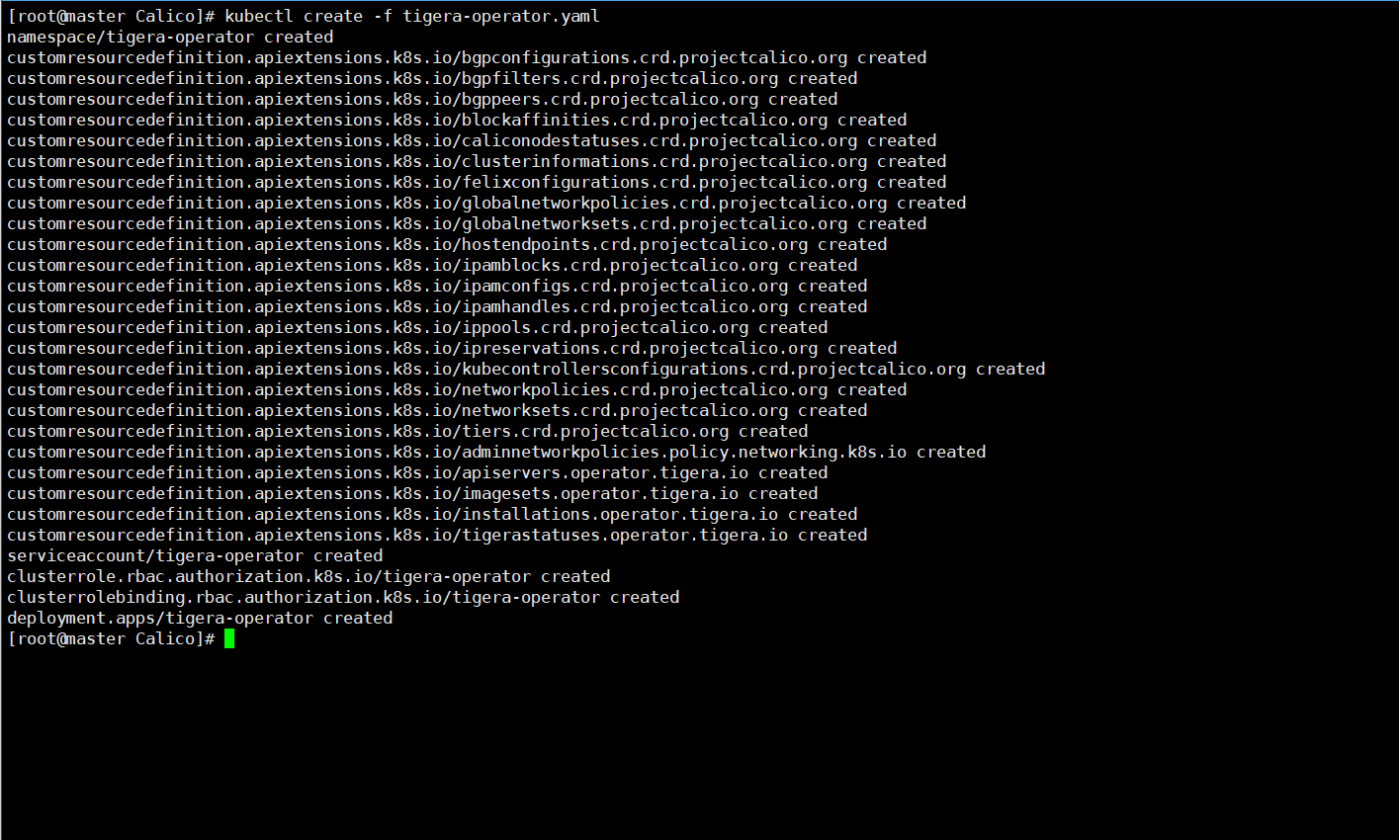

# 部署 tigera-operator.yaml
kubectl create -f tigera-operator.yaml

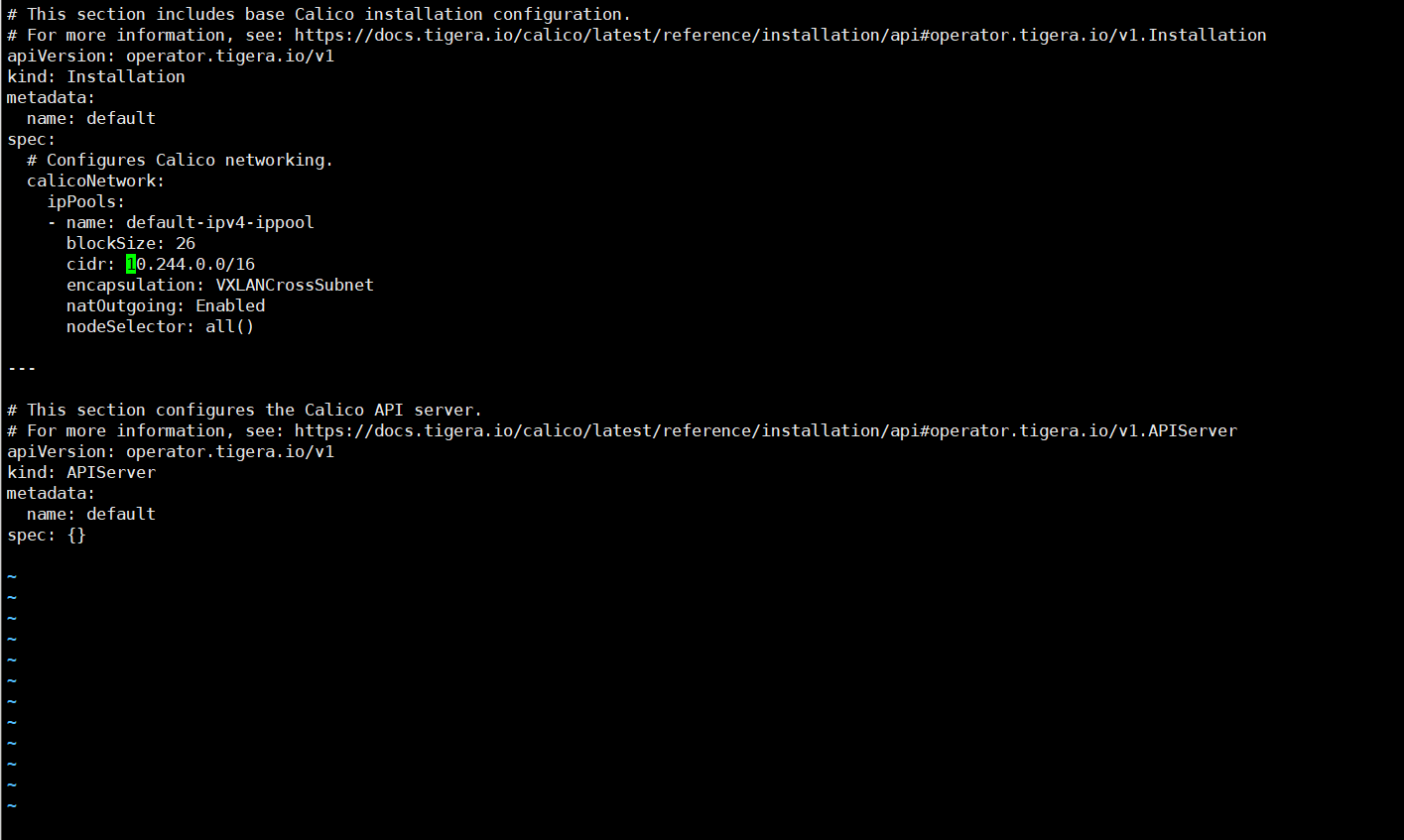

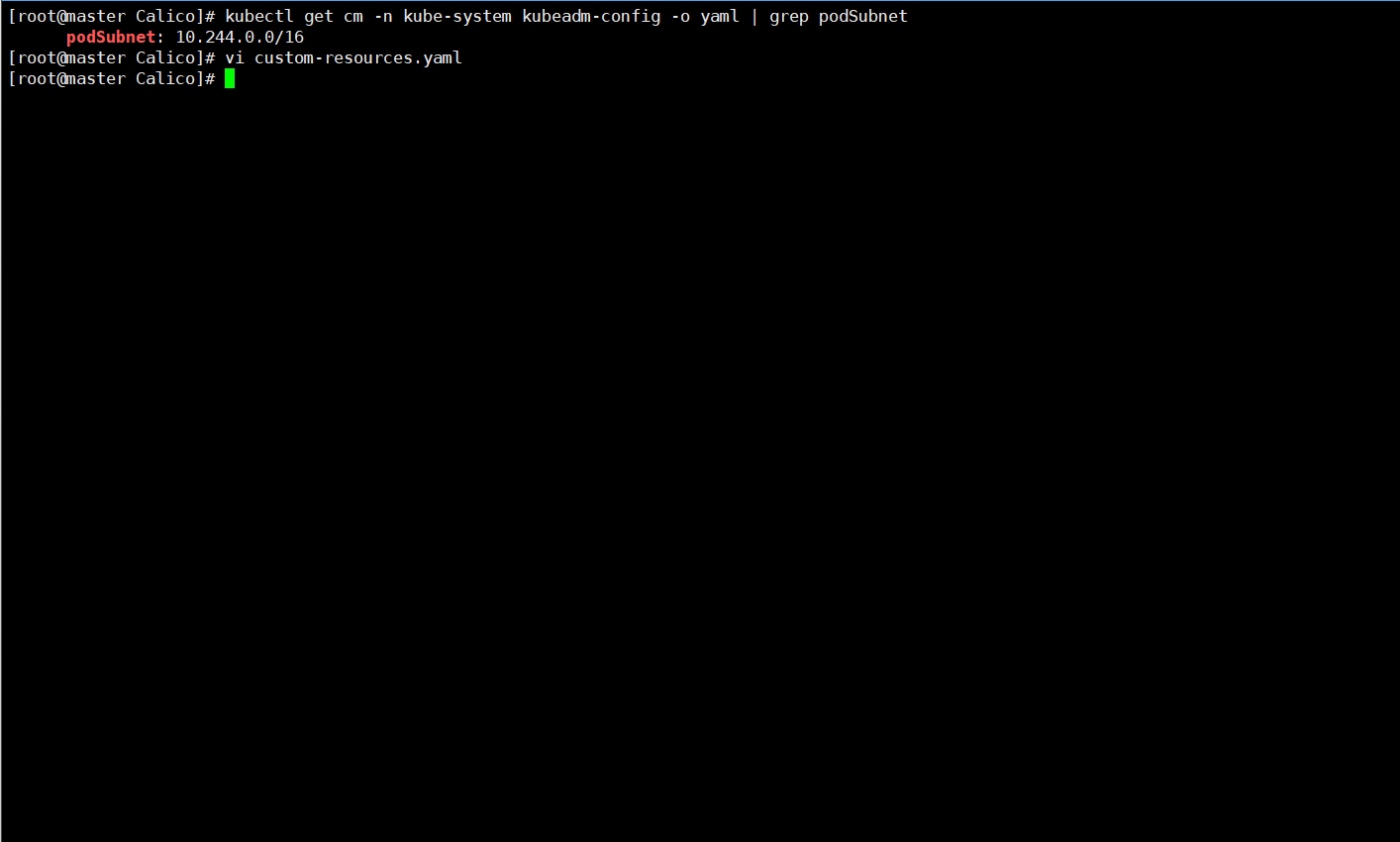

# 查看 podSubnet 并修改 custom-resources.yaml 中的 spec.calicoNetwork.ipPools.cidr
kubectl get cm -n kube-system kubeadm-config -o yaml | grep podSubnet
vi custom-resources.yaml
...
cidr: 10.244.0.0/16
...

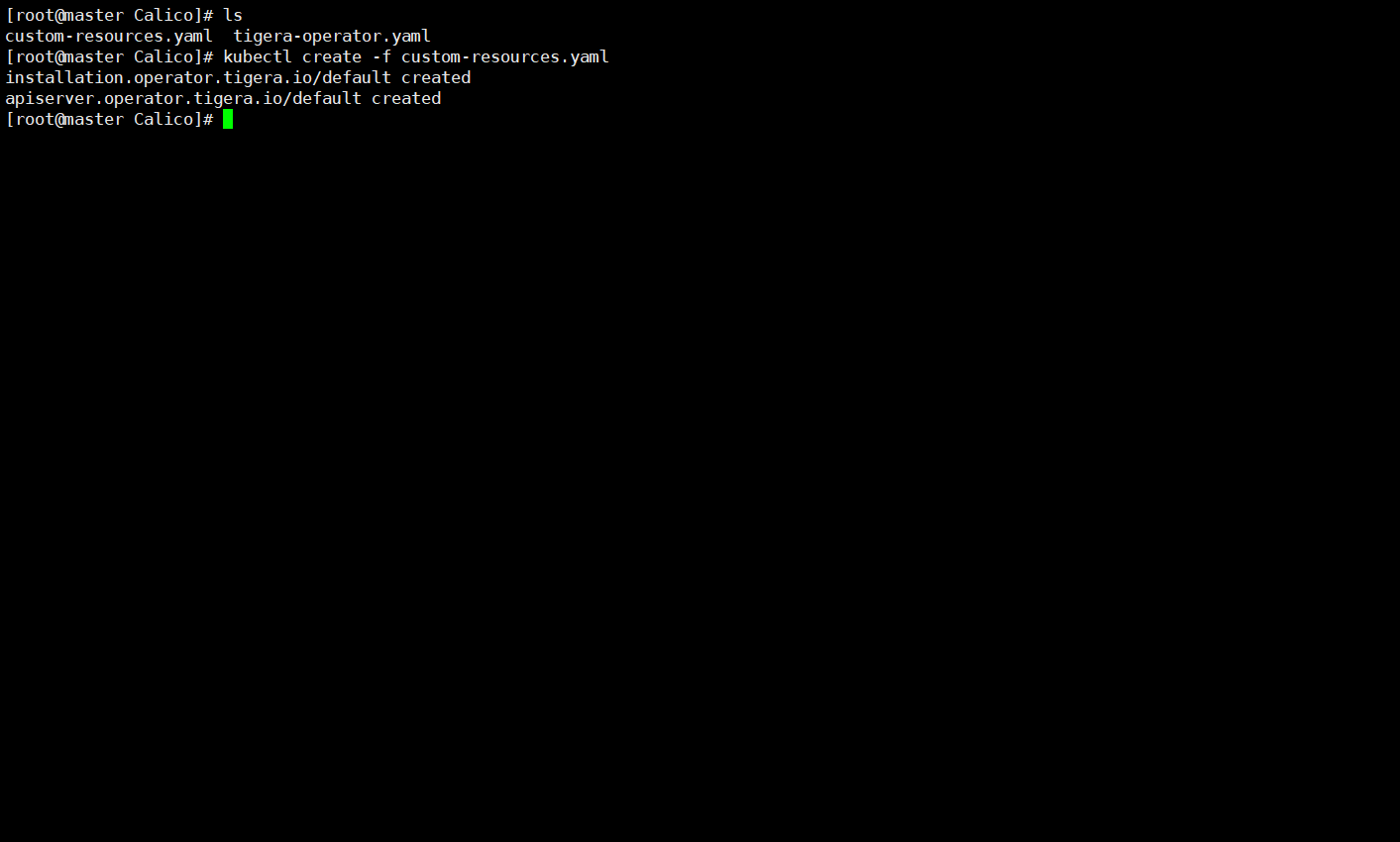

# 部署 custom-resources.yaml
kubectl create -f custom-resources.yaml

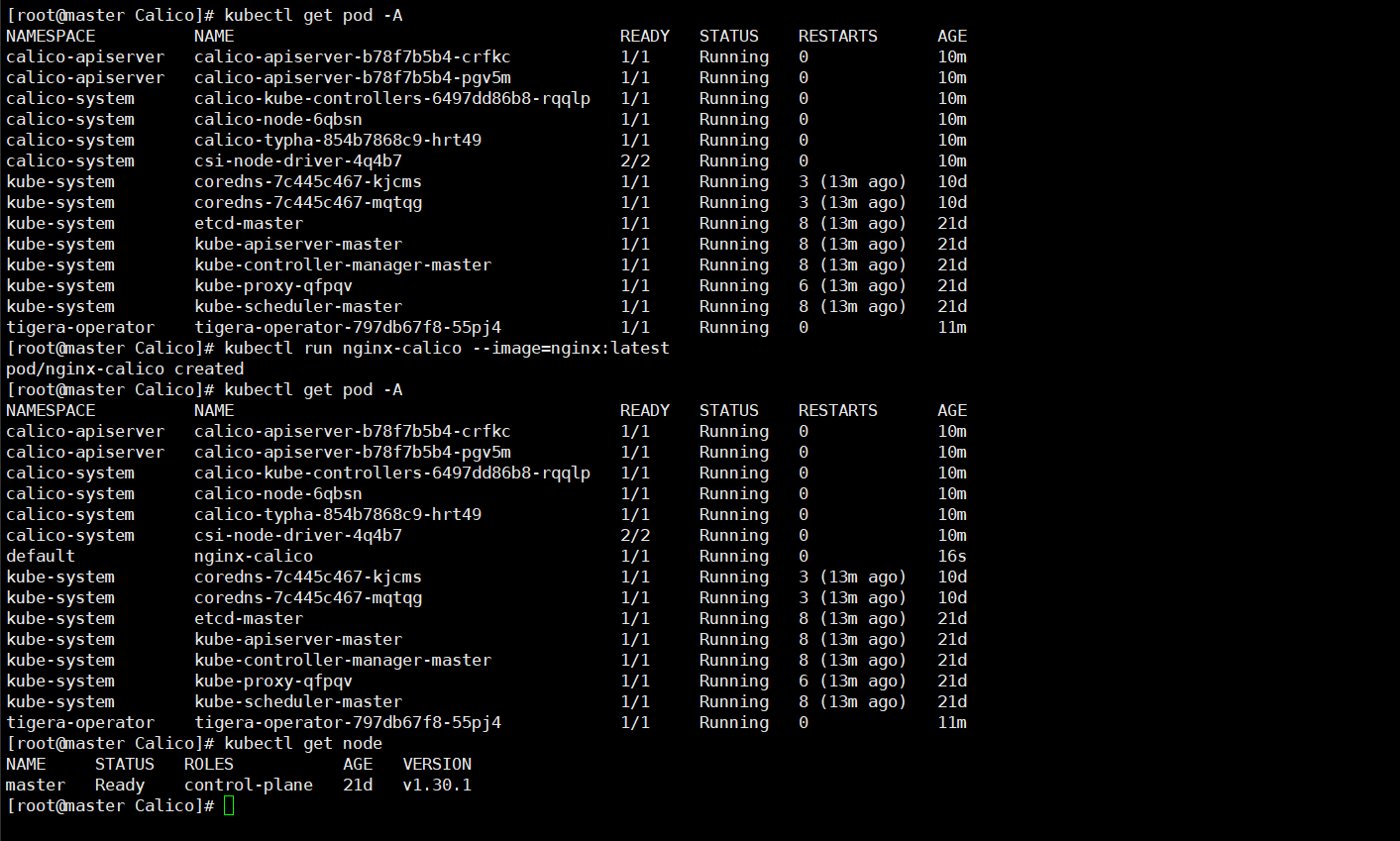

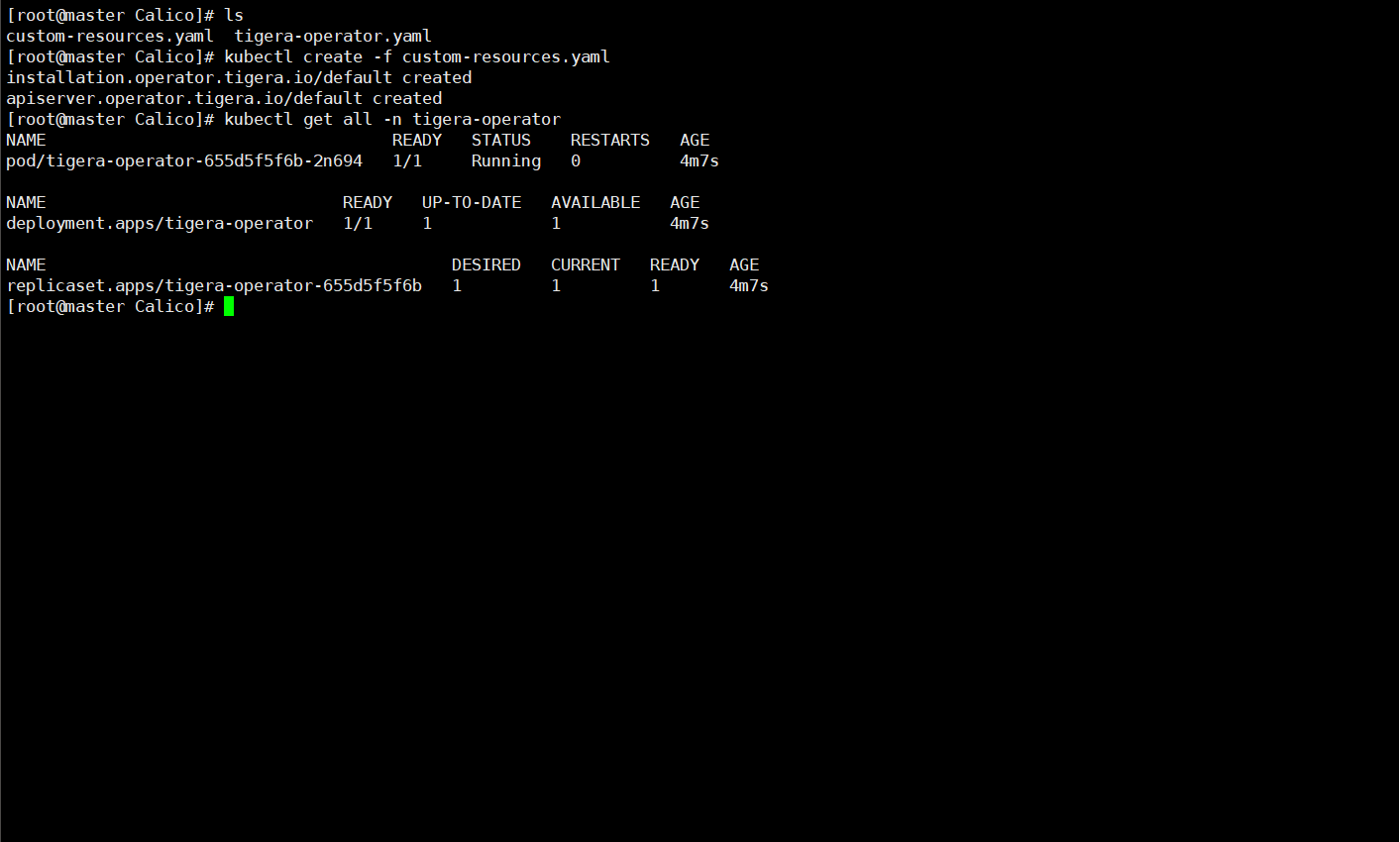

# 验证测试网络插件部署成功
kubectl get all -n calico-system
kubectl get pod -A
kubectl run nginx-calico --image=nginx:latest


## 报错：The CustomResourceDefinition "installations.operator.tigera.io" is invalid: metadata.annotations: Too long: must have at most 262144 bytes
## 原因（官方文档）：
# NOTE：Due to the large size of the CRD bundle, kubectl apply might exceed request limits. Instead, use kubectl create or kubectl replace.
## 解决：使用 kubectl create -f xxx.yaml 命令即可

4、安装 Cilium 网络插件

• cilium-cli: v0.18.3 compiled with go1.24.2 on linux/amd64
• cilium image (default): v1.17.2
• cilium image (stable): v1.17.3
• cilium image (running): 1.17.2

### 安装 ###

# 下载安装包（安装包见附件）
wget curl -LO https://github.com/cilium/cilium-cli/releases/download/v0.17.0/cilium-linux-amd64.tar.gz

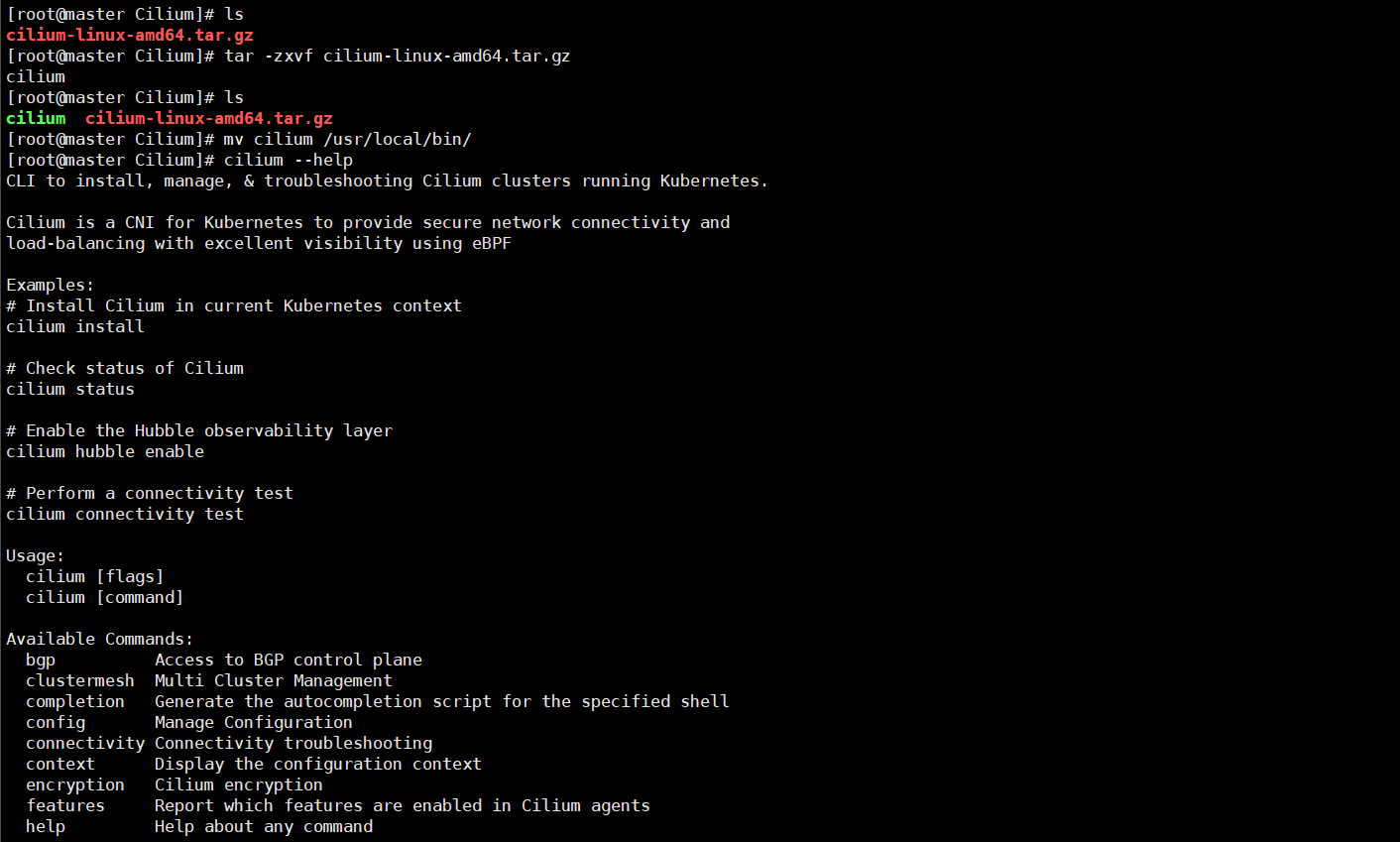

# 解压后将 cilium 移动到 /usr/local/bin
tar -zxvf cilium-linux-amd64.tar.gz
mv cilium /usr/local/bin
# 完成后可执行 cilium --help 验证 cilium 可用
cilium --help
# 使用 cilium install 命令安装 cilium 网络插件

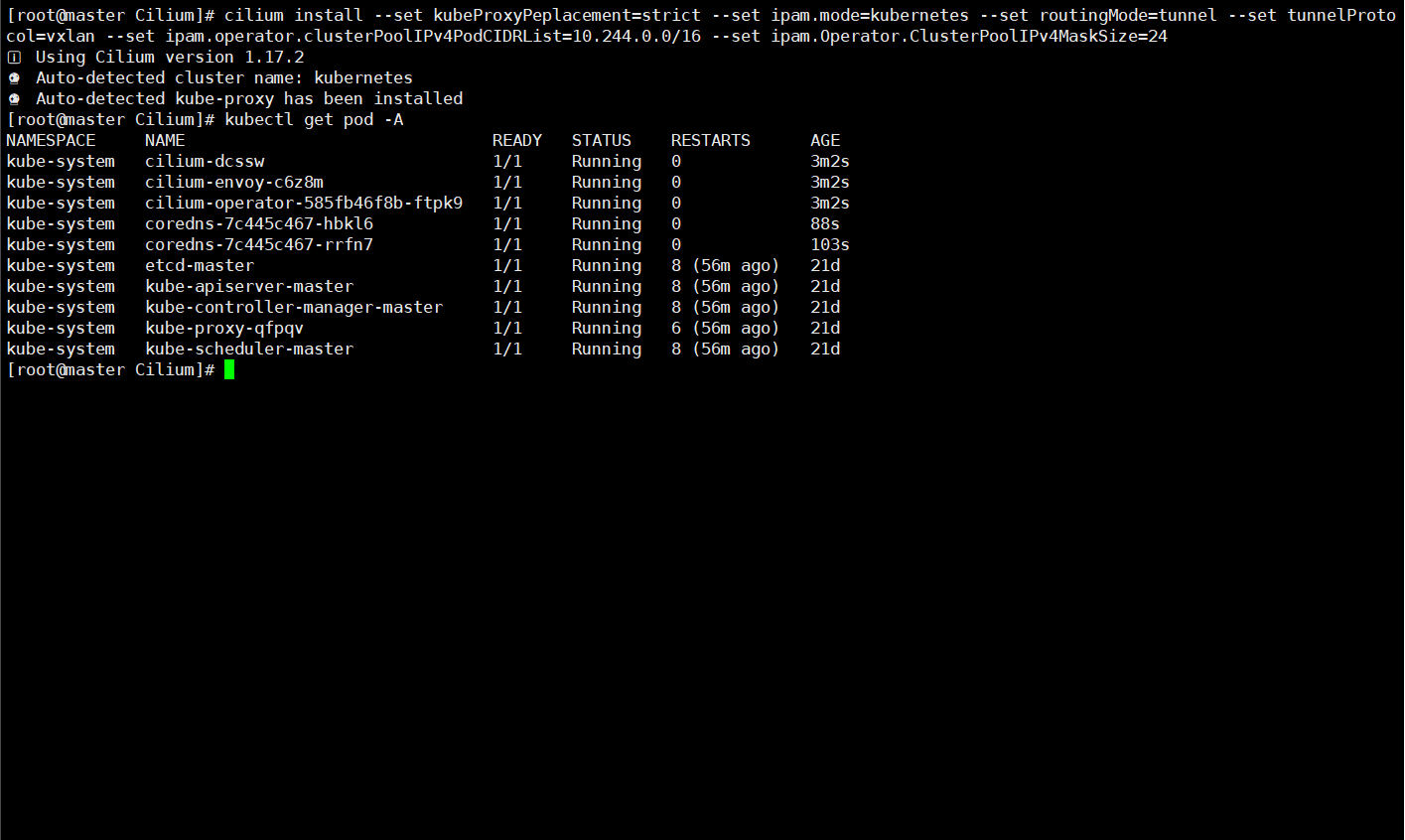

cilium install --set kubeProxyPeplacement=strict --set ipam.mode=kubernetes --set routingMode=tunnel --set tunnelProtocol=vxlan --set ipam.operator.clusterPoolIPv4PodCIDRList=10.244.0.0/16 --set ipam.Operator.ClusterPoolIPv4MaskSize=24
# 查看安装状态
kubectl get pod -A

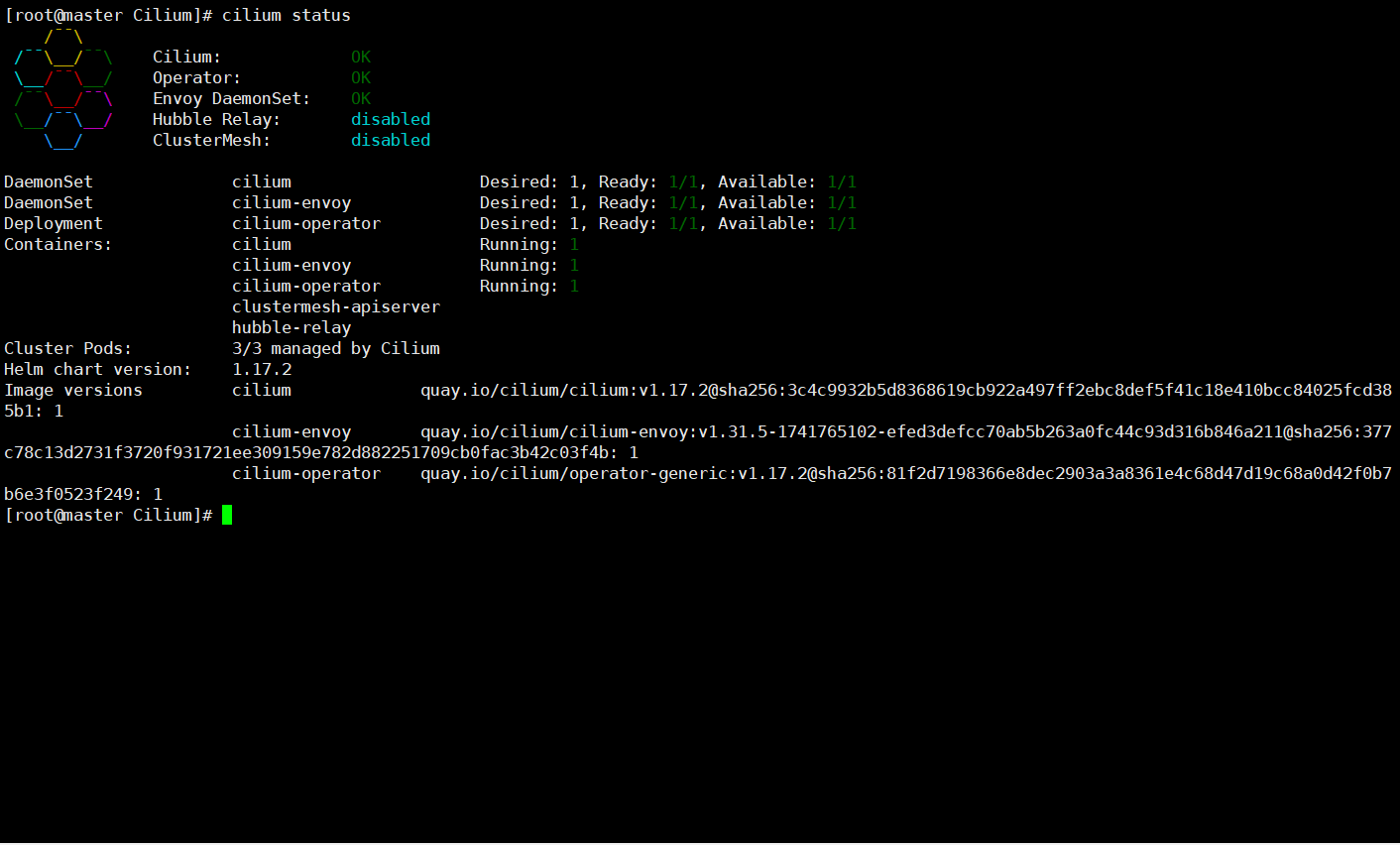

cilium status
# 验证测试网络插件部署成功
kubectl run nginx-cilium --image=nginx:latest
