锁相环HMC830的调试

发布于：2025-05-08 ⋅ 阅读:(13) ⋅ 点赞:(0)

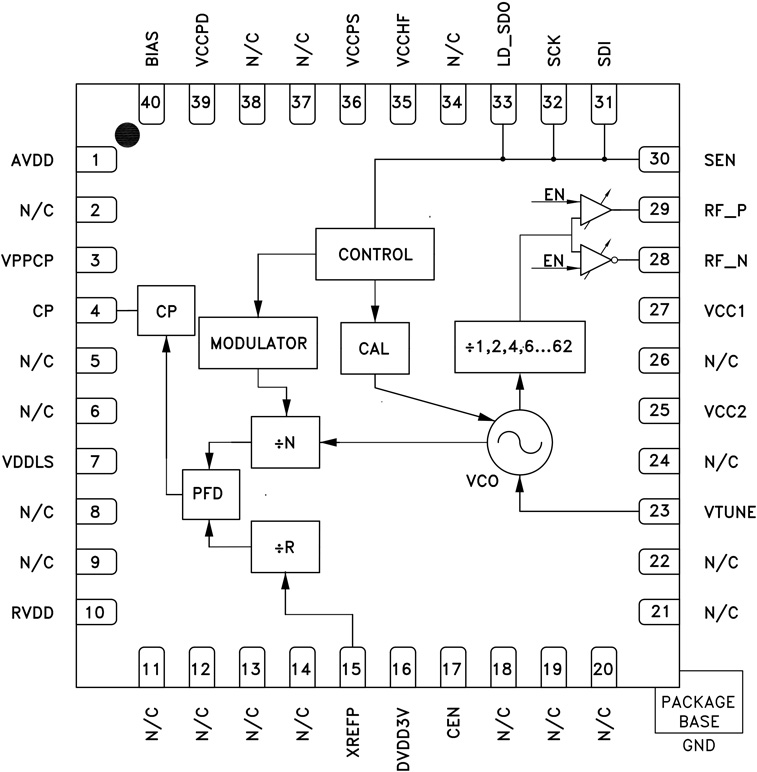

锁相环HMC830 集成VCO 的小数N分频PLL，输出频率支持25~3000 MHz，国产24所有PIN-TO-PIN替换的器件，在UD PCIe-402上用此器件接收2外部10MHz参考信号，然后锁出任意的频点给FPGA使用，以便用于多设备的同步、ECL的任意速率的发射等场景。

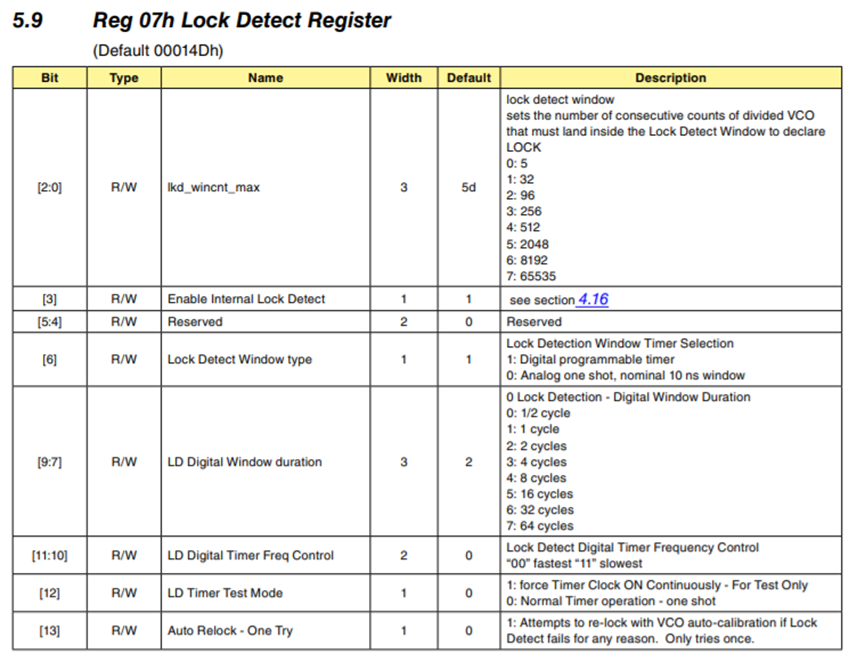

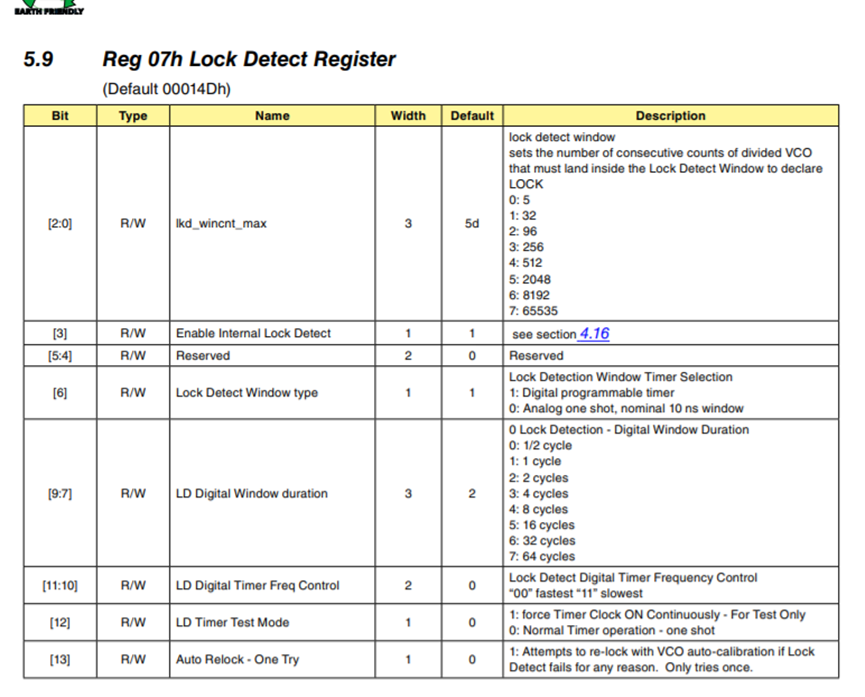

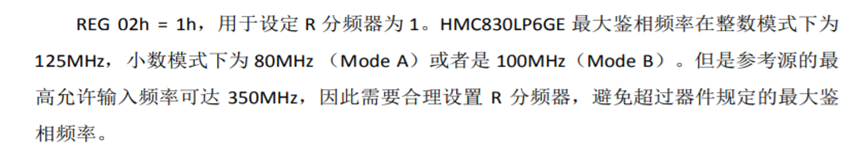

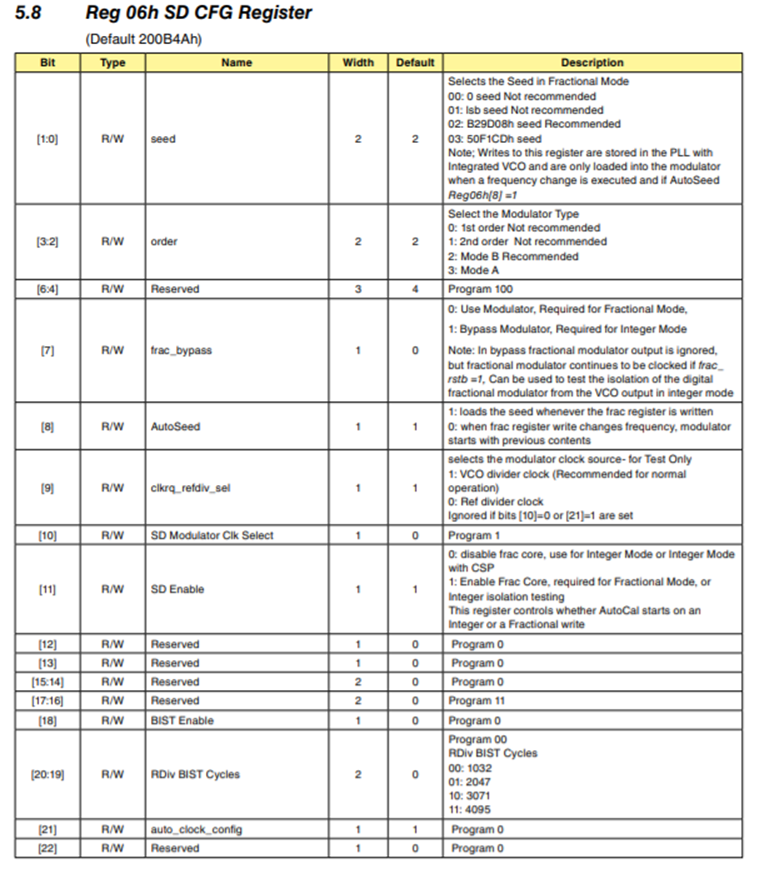

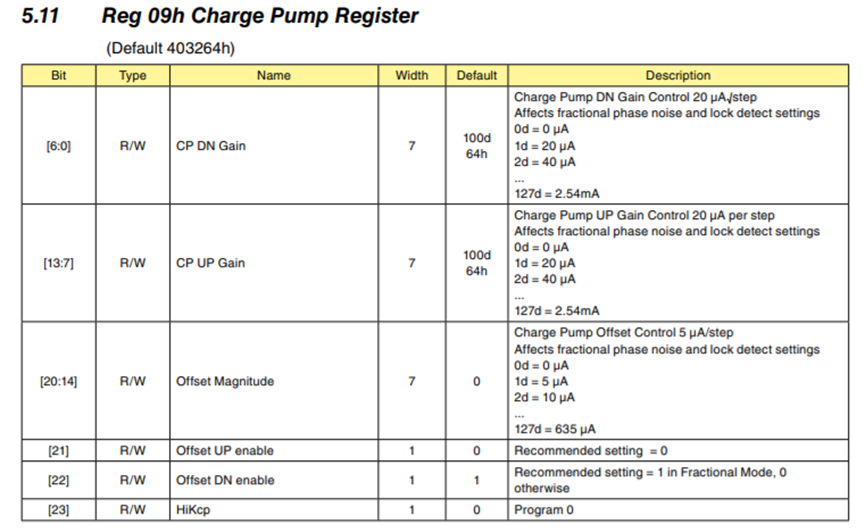

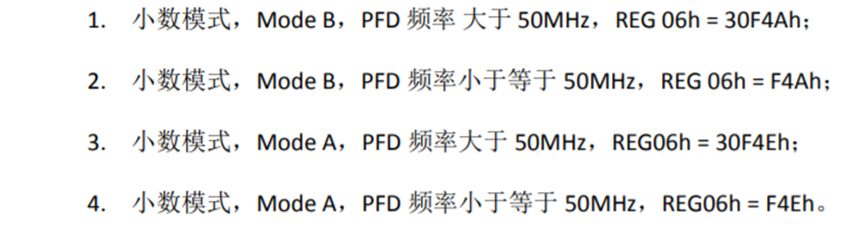

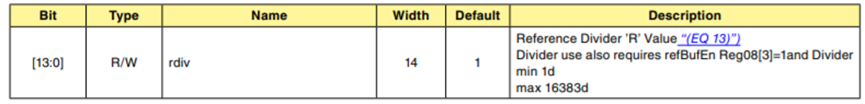

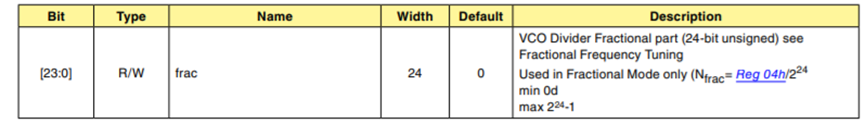

该芯片控制比较简单，采用标准FPGA实现的SPI总线即可对其进行控制。配置时要注意的是：

1 SEN是高有效。主机（Master）拉低 SDI，拉低 SEN，并产生一个 SCK 的上升沿
        1.1SEN 拉低表示开始一次通信（SEN = Serial Enable）。
        1.2SDI 这时候拉低，表示这是一个 “写操作”。
        1.3紧接着产生第一个 SCK 的上升沿（时钟信号）。
2 从机（Slave）在 SEN 拉低之后的第一个 SCK 上升沿读取 SDI，判断是读还是写
        2.1这个时候从机会读取 SDI 的状态：
        2.2若 SDI = 0：是写操作。
        2.3若 SDI = 1：是读操作（通常这种协议里读操作是不常见的）。
3 主机在接下来的 6 个 SCK 下降沿上，依次发送地址（共 6 bit，MSB First）每个地址位在 SCK 的下降沿放到 SDI 上。
4 从机在这 6 个时钟的上升沿上接收这 6 位地址1也就是说：主机在 SCK 下降沿发数据，从机在上升沿接收。
5 接下来主机发送 24 位数据，也是在下降沿上发送继续沿用刚才的节奏：主机在下降沿上发送 24 个数据位。仍然是 MSB first。
6 从机在随后的 24 个上升沿上接收这 24 位数据
7 在第 32 次上升沿后，从机把刚才收到的地址+数据写入寄存器
        7.1从第 2 个到第 31 个 SCK 上升沿，是数据接收阶段。
        7.2第 32 个上升沿时：正式将数据加载写入到目标寄存器里（完成写入）。
8 主机释放（拉高） SEN，结束传输SEN 要保持一小段时间（t5）再拉高，表示传输结束。
